真空断路器施工方案

开闭所重点工程、关键工序施工方案1、真空断路器安装方法施工准备-“L”支架安装-断路器安装-断路器调整-整理收尾操作要领：施工准备：清扫断路器安装间隔地面，并检查地面的水平度。

“L”型支架安装：在预埋的螺栓上安装支架，调整支架地面的水平度、立面的垂直度符合设计要求。

断路器的安装调整：将手车（断路器本体）推入至工作位置，检查动、静触头是否对正，上下、左右方向的偏差应满足产品技术文件的有关要求。

更换手车，将其它手车分别推入工作位，根据检查情况重复上述步骤，保证手车的互换性。

整理收尾：清理现场，在断路器触头上薄薄涂抹一层电力复合脂。

填写施工技术记录，并请监理工程师进行质量检查、签认。

2、室外隔离开关安装方法施工准备-吊装就位-本体调整-传动机构装配-传动调整-涂油补漆操作要领：施工准备：检查隔离开关支架是否水平方正，机构支架的高度和方向是否符合要求。

检查、确认接线端子及载流部分清洁且接触良好；绝缘子表面清洁，无裂纹、破损；零部件齐全。

吊装就位：将隔离开关绑扎牢固后，先进行试吊，确认安全可靠再继续起吊。

就位时调整开关方向使之符合产品及设计规定，就位后及时拧紧固定螺栓。

本体调整：调整好开关的相间距离，并保证底座相互平行。

调整各支柱绝缘子垂直于底座。

传动机构装配、调整：将隔离开关置于合位，依次安装连杆，调整相间拉杆、合闸拐臂拉杆及连杆的长度，使各刀闸的开合角度及三相同期满足规定。

在分合闸状态下，调整合分闸止钉，使之符合规定。

检查触头与处指两侧的接触力，两侧压力均匀。

涂油补漆：清洗触头的油污，除去氧化层后，涂敷一层电力复合脂。

清洗传动机构及轴销处的油污，涂以适合当地气候的润滑剂。

填写施工技术记录，并请监理工程师进行质量检查、签认。

3、电压互感器安装方法施工准备-拆箱检查-吊装-调整-测试-尾工处理4、配电盘（柜）安装方法施工准备-盘柜组立-安装固定-补漆接地操作要领：施工准备：配电盘（柜）到达现场后，要进行外观和设备本体全面的检查，仪器、仪表是否良好。

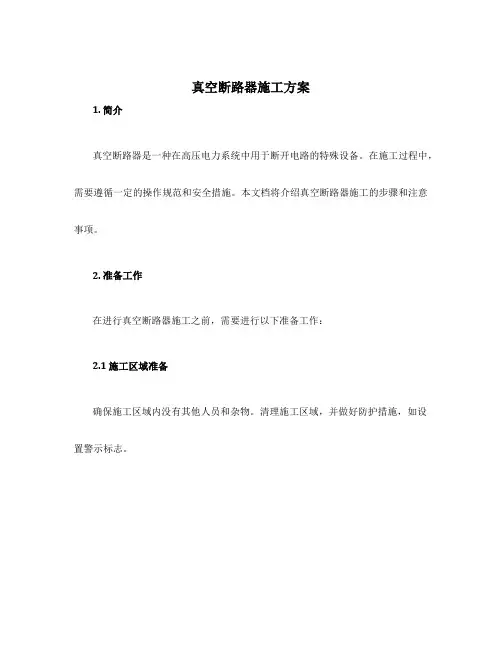

真空断路器施工方案1. 简介真空断路器是一种在高压电力系统中用于断开电路的特殊设备。

在施工过程中，需要遵循一定的操作规范和安全措施。

本文档将介绍真空断路器施工的步骤和注意事项。

2. 准备工作在进行真空断路器施工之前，需要进行以下准备工作：2.1 施工区域准备确保施工区域内没有其他人员和杂物。

清理施工区域，并做好防护措施，如设置警示标志。

2.2 工具与材料准备准备好施工所需的工具和材料，包括但不限于： - 手动工具：扳手、钳子、螺丝刀等 - 电动工具：电钻、电动扳手等 - 绝缘工具：绝缘手套、绝缘毯等 - 施工材料：绝缘胶带、连接器、电线等3. 施工步骤3.1 断路器安装将真空断路器安装在预先准备好的断路器板上，确保断路器与板的连接牢固。

使用扳手和螺丝刀进行紧固。

3.2 接线连接根据电路图纸，正确连接断路器的电线。

使用绝缘工具和连接器进行接线连接。

确保接线牢固并且不会松动。

3.3 绝缘处理对已连接的电线进行绝缘处理，使用绝缘胶带将连接处包裹好，以确保电线不会因外界环境导致短路或漏电等问题。

3.4 开关操作在进行开关操作之前，确保所有连接牢固且绝缘完好。

根据使用手册或相关指导，按照正确的操作步骤进行开关的合闸和分闸。

遵循安全规范，确保自身和他人的安全。

3.5 断路器测试在完成施工后，需要对断路器进行测试，以确保其正常工作。

使用专用设备进行测试，如电流表、电压表等。

根据测试结果，进行必要的调整和维护。

4. 注意事项4.1 安全第一在进行真空断路器的施工过程中，安全是最重要的。

遵循相关安全规范和操作指南，严格遵守各项安全措施。

4.2 操作规范遵循正确的操作步骤进行施工，不要随意更改或省略任何步骤。

如果有任何疑问或不确定的地方，及时咨询专业人员。

4.3 维护保养真空断路器施工完成后，定期进行维护保养是必要的。

定期检查和清洁断路器，确保其正常工作，并及时处理发现的问题。

4.4 进一步培训对于没有施工经验的操作人员，在进行真空断路器施工之前，建议接受专业培训，了解相关知识和操作技巧。

真空断路器施工方案真空断路器是一种新型的断路器，具有体积小、操作可靠、使用寿命长等特点。

在施工过程中，需要特别注意一些关键点，以确保施工质量，保证设备的正常运行。

下面是一个真空断路器的施工方案，详细介绍了施工的步骤和注意事项。

一、施工准备1.安排专业施工队伍，确保施工人员有相关的电气知识和施工经验。

2.根据工程要求准备所需设备和材料，确保质量可靠。

3.对项目进行详细的勘测和测量，确定设备的安装位置和布线方案。

4.制定详细的施工计划和安全措施，确保施工过程安全有序。

二、设备安装1.根据设备安装位置和布线方案，在相关位置进行基础施工，确保设备的稳定安装。

2.根据设备的尺寸和重量，采用相应的起吊设备进行安装，确保操作安全可靠。

3.配置设备对应的连接器和线缆，并根据相关电路图进行正确的接线。

4.安装并接好设备的辅助元件和接地装置，确保设备的正常运行和安全使用。

三、设备调试1.确保设备安装正确可靠后，进行设备的初次通电测试。

检查设备的各项指标是否符合规定要求。

2.根据设备的使用说明书，进行设备的各种操作测试，确保操作准确可靠。

3.对设备进行分段调试，依次检查各个功能模块的工作情况。

如开闭、短路、过载等功能的正常性。

4.清理设备表面的灰尘和污垢，确保设备的外观整洁。

四、防护措施1.在设备周围设置相关的防护装置，防止施工人员误碰设备或受到电击。

2.对设备进行包装和防尘操作，以防止环境污染和设备老化。

3.在设备入口和出口设置相应的安全门和警示标志，提醒人员注意设备的存在。

4.对设备进行定期维护和检查，确保设备的正常运行和安全使用。

五、施工记录和验收1.在施工过程中进行详细的施工记录，包括设备安装、调试和防护措施等内容。

2.对设备进行验收，确保设备满足工程要求和相关标准。

3.提供设备的相关资料和施工记录，留档备查。

六、施工注意事项1.施工人员应提前做好安全教育和培训，熟悉设备的结构和操作规程。

2.在施工过程中，严格按照操作规程进行操作，杜绝违章操作和施工错误。

真空断路器施工方案一、背景真空断路器是电力系统中常用的一种高压开关设备，用于在电路中断开和接通电流。

其施工方案需要经过详细规划和执行，以确保设备运行稳定、可靠。

二、施工准备在进行真空断路器的施工前，需要做好以下准备工作： - 确定施工人员及施工队伍，明确各自的责任和任务； - 召集会议，对施工方案进行详细讨论，并制定施工计划； - 准备所需的施工工具、器材和材料，确保施工过程中的顺利进行； - 对施工现场进行安全检查，消除可能存在的安全隐患。

三、施工步骤真空断路器的施工主要包括以下几个步骤： 1. 现场测量：在施工现场进行测量，确保真空断路器的安装位置和周围环境符合要求。

2. 基础施工：进行基础施工，包括挖掘基础、浇筑混凝土等，确保设备安装的稳固。

3. 设备安装：将真空断路器设备按照安装图纸要求进行安装，注意安装的位置、角度和连接方式。

4. 连接测试：连接设备至电力系统，进行测试，确保设备能够正常运行。

5. 运行试验：对安装完毕的真空断路器进行运行试验，检查设备的性能和功能是否符合要求。

6. 验收和记录：完成施工后进行验收，记录施工过程中的关键信息和数据，以备日后查阅和维护。

四、施工注意事项在进行真空断路器施工时，需特别注意以下事项： - 严格按照施工方案和相关规范进行操作，确保施工质量； - 注意施工现场的安全，做好安全防护措施，防止事故发生； - 施工过程中要随时与相关部门和人员保持沟通，及时解决问题； - 施工完成后要对设备进行详细检查和测试，确保安全可靠。

五、总结真空断路器施工是一个重要的工程环节，需严格按照施工方案进行操作，确保设备安装和运行的稳定。

通过合理的准备和细致的施工过程，可以提高施工效率，保障设备的可靠性和安全性。

在施工中要注重团队合作，做好沟通和协调，共同完成施工任务，为电力系统的正常运行提供保障。

27.5KV真空断路器（储能机构）安装调整施工工艺一、施工准备1、劳动组织表12、工机具表2二、操作程序1、工序流程图图1：27.5KV真空断路器安装工序流程图2、操作要领：（1）、施工准备①、清扫断路器安装间隔地面，并检查地面的水平度是否小于5/2000，当水平度不满足要求时，请房建专业处理。

②、检查断路器的所有部件和备品应齐全，无锈蚀和机械损伤，规格型号和设计图纸相符。

（2）、“L”型支架安装①、按照高压室设备平面布置图给出的尺寸，画出断路器在地面上的安装中心线，用线坠将地面上的中心线延长至墙面上。

②、在“L”型支架上画出支架本体的中心线，将支架放置于安装位置，支架本体中心线与地面上，墙上的中心线重合，支架立面距墙面40mm。

（如图2所示）`图2：“L”型支架安装示意图：③、画出支架在地面上安装孔的位置，移开支架用冲出钻打眼，安装M12×150的金属膨胀螺栓。

④、将支架在地面上安装好，并用水平尺调平，画出支架在墙面上的安装孔的位置；拧开支架在地面上的固定螺栓的螺母，移开支架。

⑤、用冲击钻打眼，安装4个M12×220×110的金属膨胀螺栓，图3所示的膨胀螺栓C垫片，用-40×4镀锌扁钢加工成40×40的方垫片，四角磨成圆弧角，螺栓露出墙面70mm。

⑥、支架在墙面上的安装方式如图3所示，A 、B 螺母夹紧支架，用线坠检查支架立面的垂直度，调整垂直度时，可分别调整墙上固定螺栓的A 、B 两螺母，使支架立面在同一垂直平面内。

⑦、用水平尺检查支架底座是否水平，可在支架底面加垫铁的方法调整支架的水平度。

图3：支架墙面上安装示意图⑧、清扫支架底座和断路器网栅间隔。

（3）、断路器的安装调整：①、将手车（断路器本体）推入轨道内，插入手柄摇动丝杠，将手车推至工作位置，检查动、静触头是否对正，上下、左右方向的偏差应满足产品技术文件的有关要求，不能满足要求时，可分别调整支架墙上固定螺栓的A 、B 两螺母，直到满足要求为止。

真空断路器施工工艺要求下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!真空断路器施工工艺要求：①施工准备：组建专业施工队伍，准备工器具与材料，确保真空断路器及附件完整无损。

②基础检验：检查安装基础，确保其平整、坚固，符合设计要求。

③外观检查：拆箱后，检查断路器外观，确认无损伤、锈蚀，绝缘部件完好。

④安装就位：使用适宜吊装设备，将真空断路器平稳吊装至预定位置，按规范固定。

⑤极间距离调整：测量并调节上下出线位置距离，确保符合技术规程标准。

⑥连接固定：正确连接电气线路及接地装置，紧固各部位螺丝，防止松动。

⑦功能测试：初步接线后，进行电气功能测试，包括分合闸操作、绝缘电阻测试等。

⑧机构调试：调整操作机构参数，确保动作顺畅，配合保护装置完成传动试验。

⑨密封性验证：对真空灭弧室进行密封性检查，防止漏气影响性能。

⑩最终验收：全面检查安装质量，记录测试数据，完成现场清理，准备验收资料。

此流程概括了真空断路器从施工前准备到最终验收的主要工艺要求，确保安装质量及运行安全性。

一、工程概况本工程为真空开关安装工程，主要针对工业、商业及民用建筑中的配电系统。

真空开关具有结构简单、可靠性高、故障率低、维修方便等优点，广泛应用于电力系统中。

为确保施工质量，特制定本施工方案。

二、施工准备1. 技术准备（1）熟悉真空开关的安装工艺、技术要求及操作规程。

（2）了解现场环境，确定施工方案。

2. 材料准备（1）真空开关、支架、接地线、绝缘子、电缆等材料。

（2）扳手、螺丝刀、电工刀、剥线钳、电焊机、水平尺、线槽等工具。

3. 人员准备（1）施工人员应具备一定的电气安装经验。

（2）施工前对施工人员进行技术交底，确保施工质量。

三、施工步骤1. 施工现场检查（1）检查现场环境，确保符合施工要求。

（2）检查支架、接地线、绝缘子等材料是否齐全、完好。

2. 真空开关安装（1）根据设计图纸，确定真空开关安装位置。

（2）安装支架，确保支架固定牢固。

（3）将真空开关放置在支架上，调整位置使其符合要求。

（4）连接接地线，确保接地可靠。

（5）检查真空开关的接线是否正确，绝缘是否良好。

3. 电缆敷设（1）根据设计图纸，确定电缆敷设路径。

（2）使用剥线钳、螺丝刀等工具，将电缆端头剥去绝缘层。

（3）将电缆与真空开关连接，确保连接牢固。

（4）检查电缆绝缘是否良好，无破损。

4. 工程验收（1）检查真空开关安装位置、接线、接地等情况。

（2）检查电缆敷设路径、绝缘情况。

（3）对真空开关进行空载、负载试验，确保其性能符合要求。

四、质量保证措施1. 施工过程中，严格按照施工方案执行，确保施工质量。

2. 对施工人员进行技术交底，提高施工人员的技能水平。

3. 对施工材料、工具进行检查，确保其符合质量要求。

4. 对施工过程进行监督检查，发现问题及时整改。

5. 施工完成后，对工程进行全面验收，确保工程质量。

五、安全措施1. 施工人员必须佩戴安全帽、手套、绝缘鞋等安全防护用品。

2. 高空作业时，必须系好安全带，确保施工安全。

3. 施工现场严禁烟火，确保施工环境安全。

断路器安装项目施工方案
2015年4月
一、慨况
本工程位于**乡（镇）**村**台区，在该台区**号杆安装真空断路器一台。

二、技术实施方案：
一、作业前预备：检查施工机具、器具、材料（10kV验电器、接地线、安全带、吊绳、滑车、导线保险绳、双钩紧线器、钢丝套、脚扣、个人安全防护用具、钢丝卡子、检查合格的绝缘子、扎线、铝包带等）
二、做现场安全方法：(1)所利用的验电器、绝缘手套、安全带等安全工器具必需查验合格。

(2)验电先自检，先低压，后高压，先近后远，先基层，后上层。

(3)杆上作业人员必需利用安全带，安全带应系在电杆及牢固构件上，并检查扣环是不是扣牢。

(4)工器具安装应靠得住到位。

杆上人员转位时不得失去安全带的爱惜。

(5)登杆前检查拉线，杆根是不是牢固靠得住。

(6)登杆工具应做冲击实验
(7)挂接地线，先接地端后导体端，先挂基层，后挂上层。

3、安装断路器时在工作区域设置安全围栏、警示标志，工作人员必需配戴安全帽，工作时必需设专人监护，运输材料必需正确利用绳索传递，严禁抛接。

4、搭接引流线时工作负责人认真检查，监护人严格履行监护制度。

五、工作区域清理：工作终止后，工作负责人对工作情形进行检查，避免工作后不慎将工器具或物体遗漏在线路上可能致使送电时引发短路、跳闸等。

三、设备及材料表
四、附图
一、断路安装图。

户外真空开关安装施工方案1. 简介户外真空开关安装施工方案是指在户外环境下针对真空开关进行安装和施工的详细方案。

本文将介绍户外真空开关的选型、安装前的准备工作、安装步骤以及施工注意事项，以确保施工过程顺利进行。

2. 选型在选择户外真空开关时，需要考虑以下几个方面：•额定电流和额定电压：根据实际需求确定户外真空开关的额定电流和额定电压。

•防护等级：户外环境通常会受到各种不利因素的影响，因此要选择具有足够的防护等级，以确保开关在恶劣天气条件下正常运行。

•抗雷击能力：户外设备容易受到雷击，因此要选择具有较强抗雷击能力的真空开关。

•耐候性能：户外设备要长期暴露在自然环境中，需要具有良好的耐候性能，不容易受到紫外线、温度变化等因素的影响。

3. 安装前准备工作在进行户外真空开关的安装之前，需要进行以下准备工作：3.1 确定安装位置根据实际需求和设计要求确定户外真空开关的安装位置。

安装位置应远离易燃物品和其他危险物，以确保人身安全和设备安全。

3.2 准备安装材料和工具根据安装的具体情况，准备好相应的安装材料和工具。

常用的安装材料包括支架、螺栓、密封垫片等，常用工具包括扳手、电钻等。

3.3 检查安装环境在进行安装之前，要仔细检查安装环境，确保没有电源、电缆等可能影响安装的障碍物。

4. 安装步骤4.1 安装支架首先，根据真空开关的尺寸和重量，选择合适的支架，并固定在安装位置上。

确保支架与地面垂直且稳固。

4.2 安装真空开关将真空开关放置在支架上，并根据开关的固定孔位置使用螺栓进行固定。

使用扳手进行拧紧，确保真空开关稳固固定在支架上。

4.3 连接电缆根据真空开关的电气连接图，使用导线连接真空开关和电源以及其他相关设备。

在连接过程中，注意遵循安装规范和电气安全要求。

5. 施工注意事项在进行户外真空开关的安装施工过程中，需要注意以下事项：•安全第一：施工人员必须戴好安全帽、工作服等个人防护装备，确保施工过程的安全。

•检查安装质量：在安装完成后，要仔细检查安装质量，确保支架和真空开关固定牢固，电缆连接牢靠。
