直流断路器的接线方法

BB2D系列产品使用说明书1、用途与适用范围BB2D-63系列直流小型断路器适用于单极额定电压不超过250V，两极不超过440V，额定电流1~63A，额定绝缘电压500V的直流系统线路中。

用来对建筑及类似场所的直流系统线路、电气设备进行过电流保护，也可用于不频繁的通断操作，该产品具有体积小、分断能力高，安装方便、动作灵敏度高等特点。

可广泛用于电厂、变电站、电信、交通、冶金和工矿业等。

2、符合标准及使用条件符合标准：GB/T 14048.2、IEC 60947-2使用温度：-35℃~+70℃，24h内平均温度不超过+35℃海拔高度：≤2000m大气条件：增加安装地点的空气相对湿度+40℃时≤50%，最大时90%3、外形及安装尺寸124、接线能力安全警示:1、产品安装时，不应带电操作，以防触电；2、安装时，接线螺钉应拧紧（扭矩2.5N·m），导线不易松动和拔出，导线截面积应严格按照本说明规定要求选取；3、断路器的保护特性由制造厂整定，不允许随意拆开或调节；4、严禁湿手操作断路器，否则可能发生触电事故。

注: (1) L+ 电源正极，L-电源负极，产品具有无极性接线特点，满足不同接线需求。

(2) 3极产品的负载可根据实际需要，从2、4或2、6或4、6接线端引出。

接线方式1、用途与适用范围BB2D-63H系列高分断直流小型断路器是极限分断能力到20kA的新型产品，适用于大容量电力系统，该产品具有体积小、分断能力高，安装方便、动作灵敏度高等特点。

2、符合标准及使用条件符合标准：GB/T 14048.2、IEC 60947-2使用温度：-35℃~+70℃，24h内平均温度不超过+35℃海拔高度：≤2000m大气条件：安装地点的空气相对湿度+40℃时≤50%，最大时90%3、外形及安装尺寸344、接线能力安全警示:1、产品安装时，不应带电操作，以防触电；2、安装时，接线螺钉应拧紧（扭矩2.5N·m），导线不易松动和拔出，导线截面积应严格按照本说明规定要求选取；3、断路器的保护特性由制造厂整定，不允许随意拆开或调节；4、严禁湿手操作断路器，否则可能发生触电事故。

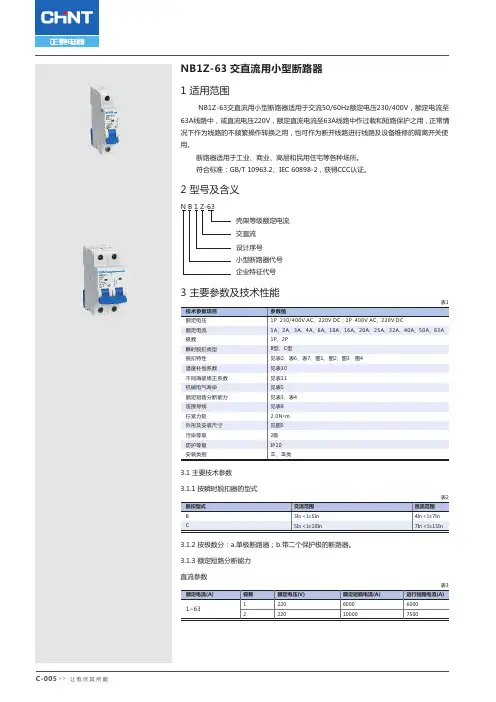

NB1Z-63 交直流用小型断路器1 适用范围NB1Z-63交直流用小型断路器适用于交流50/60Hz额定电压230/400V63A线路中，或直流电压220V，额定直流电流至63A线路中作过载和短路保护之用，正常情况下作为线路的不频繁操作转换之用，也可作为断开线路进行线路及设备维修的隔离开关使用。

断路器适用于工业、商业、高层和民用住宅等各种场所。

符合标准：GB/T 10963.2、IEC 60898-2，获得CCC认证。

，额定电流至N B 1 Z-63壳架等级额定电流交直流设计序号小型断路器代号企业特征代号2 型号及含义3.1.1 按瞬时脱扣器的型式直流参数3.1.2 按极数分：a.单极断路器；b.带二个保护极的断路器。

3.1.3 额定短路分断能力3.1 主要技术参数3 主要参数及技术性能交流参数3.1.4 机械电气寿命3.1.5 过电流保护特性(基准温度30℃)直流参数交流参数3.1.6 脱扣特性曲线C终端电器终端电器断路器类3.1.8 断路器的每极功耗4 其它4.1 结构特点4.1.1 额定短路分断能力高。

4.1.2 双重接线功能，出线端可方便地连接标准汇流排和软硬导线。

4.1.3 具有红绿安全指示，安全性更高。

4.1.4 带储能式机构操作，触点快速闭合，克服了因人力操作手柄 速度快慢带来的不利影响，大大提高了产品的使用寿命。

4.1.5 接线端子带有防误接线功能的燕尾，提高接线效率和可靠性。

4.1.6 产品可配合多种模块化附件使用，如S 9，V 9，XF 9，XF 9J 。

4.1.7 壳体等塑料零件均采用高阻燃、耐高温、耐冲击塑料制成。

4.1.8 适用工作条件和工作环境：a . 环境温度：环境温度-5℃~+40℃。

当环境温度不是基准的30℃时，电流值参考表10的系数修正。

23.1.7 接线：适用25mm 以下铜导线连接（见表8），钉压紧接线，扭矩为2.0N •m 。

接线方法用螺. 安装方式：采用TH35-7.5型钢安装轨安装。

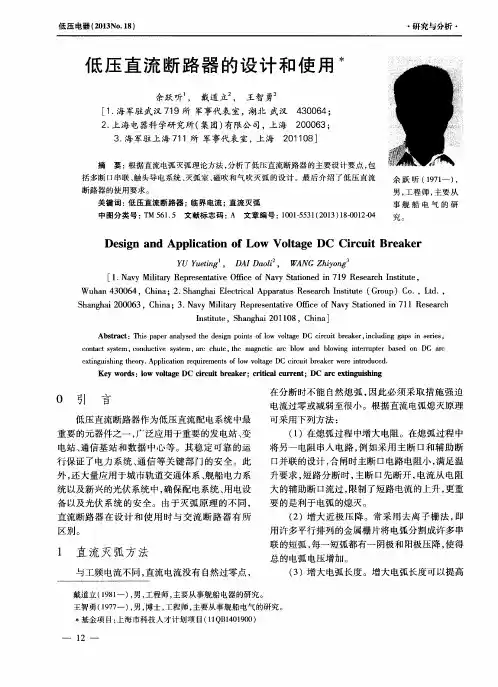

直流断路器的基本原理和实现方法研究摘要：近年来，随着储能技术的不断进步，分布式电源的快速发展，直流负荷的日益增加，以及由于具有传输容量大、线损低、可靠性高等优势，直流电网受到了人们的关注。

建立直流电网，可以充分实现多种能源形式、多时间尺度、大空间跨度、多用户类型之间的互补，是未来电网的重要发展方向。

关键词：直流断路器；断流原理；实现方法引言：直流断路器技术是直流电网发展的技术瓶颈。

现有的混合型高压直流断路器存在成本高的缺陷，现有的机械式直流断路器开断速度慢、可靠性低。

1直流断路器的基本原理和未来发展直流电网有2种基本的构网方式：第1种构网方式采用基于半桥子模块的MMC加直流断路器方案，这种构网方式适用于端数任意多的直流电网；采用半桥子模块MMC加直流断路器的构网方式时，直流线路故障期间通常要求换流站继续运行，不能闭锁，故障线路由直流断路器快速切除，其故障处理原则与交流电网类似。

第2种构网方式采用具有直流故障自清除能力的MMC，例如采用基于全桥子模块的MMC，但无需直流断路器，这种构网方式适用于端数小于10的小规模直流电网；采用无直流断路器的构网方式时，直流线路故障期间网内相关换流器闭锁，闭锁后约10ms时间内直流故障电流到零并稳定于零值，再通过隔离开关来隔离故障线路，然后相关换流器解锁重新恢复送电，从故障开始到恢复送电的时间一般约为20ms，通常对交流电网的冲击在可以承受的范围之内。

开发直流断路器的根本难点主要在2个方面：（1）直流电网的直流故障电流是单极性的，没有过零点，无法套用交流断路器的开断原理；（2）直流电网中的直流故障电流发展速度大大高于交流电网中的故障电流，直流断路器必须在直流故障电流达到稳态值前开断直流故障电流，因此对直流断路器的开断速度要求很高。

直流断路器由其结构特点和工作原理可知，正常工作时，电流流过机械断路器，所以其通态损耗低，与机械断路器相当；发生短路故障时，流过机械开关的电流到固态断路器，固态断路器分断速度迅速，整个直流断路器分断时间小于10ms（有些拓扑结构小于6ms），能够满足目前直流输电的要求，并且可扩充容量，可重复操作，但是技术难度相对较大。

125CDM6Z 直流塑壳断路器，适用于额定工作电压DC250V 、DC500V 、DC750V 、DC1000V,额定电流63A ～630A 的直流电路中，可广泛应用于光伏发电、充电桩、发电厂、电力电源、轨道交通、通讯等直流环境，用来分配电能，保护线路和电源设备，使免受过载、短路等故障的危害。

■ 产品介绍备注：1、125AF 可选电压为250V(2P)、500V(3P)2、250AF 可选电压为250V(2P)、500V(3P)、750V(4P)、1000V(4P)3、400AF 可选电压为250V(2P)、500V(3P)、750V(4P)、1000V(4P)4、630AF 可选电压为250V(2P)、500V(3P)、750V(4P)、1000V(4P)5、注意：分断能力需与极数对应匹配6、2P 产品无串接排工作温度：-5℃～40℃储存温度：-40℃～70℃海拔高度：≤2000米■ 适用环境污染等级：3级防护等级：IP20抗湿热能力：干冷、干热、湿热■ 符合标准GB/T 14048.1 低压开关设备和控制设备第1部分：总则GB/T 14048.2 低压开关设备和控制设备第2部分：断路器IEC 60947-1 Low Voltage Switchgear and Controlgear-Part 1：General Rules IEC 60947-2 Low Voltage Switchgear and Controlgear-Part 2：Circuit-breakers126■ 单卖附件型号解释备注：1、扩展端子，也叫附件板，或者接线铜排2、AL/MX/OF有分带端子与带引线两种类型3、MX分励电压类型：DC24V、DC110V（定制）、DC220V（定制）、AC230V、AC400V4、只有250壳架有端子罩127CDM6Z直流塑壳断路器技术参数型号CDM6Z-125CDM6Z-250壳架等级125250额定电流In（A）63、80、100、125100、125、160、200、225、250额定绝缘电压Ue（V）10001000额定冲击耐受电压Uimp（kV）88额定电压Ue（V）DC250V DC500V DC250V DC500V DC750V DC1000V 极数（2P/3P/4P）23234分断能力S N S H R N H F额定极限短路分断能力Icu（kA）1535105065355020额定运行短路分断能力Ics（kA）1535105065355020机械寿命有维护2500025000免维护2000020000电气寿命80008000安装方式固定板前●●隔离功能●●选择性类别A A认证CCC、CE CCC、CE飞弧距离（mm）＜50＜50可选附件分励脱扣器●●辅助触点（1开1闭）●●辅助触点（2开2闭）●●报警触头●●辅助报警触头●●圆形直接手操●●方形直接手操●●圆形延伸手操●●方形延伸手操●●交流电操●●直流电操●●相间隔板●●串接排（3P/4P）●（仅3P）●外形尺寸长 L150165165宽 W92107142高 H93.59494CDM6Z直流塑壳断路器128CDM6Z-400CDM6Z-630CDM6Z-800 400630800 250、315、350、400400、500、630600、700、800 100010001000888 DC250V DC500V DC750V DC1000V DC250V DC500V DC750V DC1000V DC250V 2342342H R H R F H R H R F H R 506550652050655065205065 506550652050655065205065 20000150001000015000100008000800065005000●●●●●●A A BCCC、CE CCC、CE CCC、CE＜100＜100＜100●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●257257257257280150198150198210107.5107.5107.5107.5158129■ 降容表说明周围温度不在+40℃时,需要校验时的额定电流进行温度补偿修正值温度补偿修正系数表海拔降容系数高度在2000米以下不会对断路器性能有影响。

RDM8DC 系列直流型塑料外壳式断路器选型指南附件2P 产品只提供08、10、20、28注：RDM8DC 直流型塑料外壳式断路器RDM8PV 光伏用塑料外壳式断路器250(63~250)315(280~315)400(250~400)630(400~630)800(630~800)无代号：手柄直接操作P:电操操作Z:转动手柄操作2:单磁式3:热磁式2:2级3:3级00:无附件08:报警接点10:分励脱扣器18:分励、报警20:辅助触头28:辅助、报警40:分励、辅助49:分励、辅助报警60:两组辅助68:双辅助、报警DC250V 、DC500V 、DC750V 、DC1000V 、DC1250V 、DC1500V63、80、100、125、140、160、180、200、225、250、280、300、315、350、400、500、630、700、800DC24V 、DC400V 、分励脱扣器:板前接线(无代号板后接线)产品概论RDM8DC 系列直流断路器(以下简称断路器)是使用于其额定电压DC250V~DC1500V ，额定工作电流63A~800A 的直流电网电路中，本断路器具有过载长延时，短路瞬时保护功能，用来分配电能和保护线路及电源设备免受过载、短路等故障危害。

本产品标准：IEC60947-1 IEC 60947-2GB/T 14048.1《低压开关设备和控制设备第1部分：总则》GB/T14048.2《低压开关设备和控制设备第2部分：断路器》/57正常工作条件和安装条件□ 安装地点的海拔不超过2000m ；□ 允许环境温度不高于+50℃，不低于-5℃；(超过+50℃降容使用，具体须与制造商协商)。

□ 大气条件：在周围温度为50℃时，大气相对湿度不超过50%，在较低温度下允许有较高的相对湿度，如20℃时90%，并考虑到因温度变化发生在产品 表面的凝露；□ 污染等级为3级；□ 安装类别为Ⅲ；□ 安装位置的磁场在任何方向不超过地磁场的5倍；□ 在无爆炸危险的介质中，且介质中没有足以腐蚀金属和破坏绝缘的气体与导电尘埃；□ 在没有风雪浸蚀的地方；□ 可以进行水平安装和垂直安装；□ 安装处应无显著的冲击和震动，不得安装在易燃易爆场所。

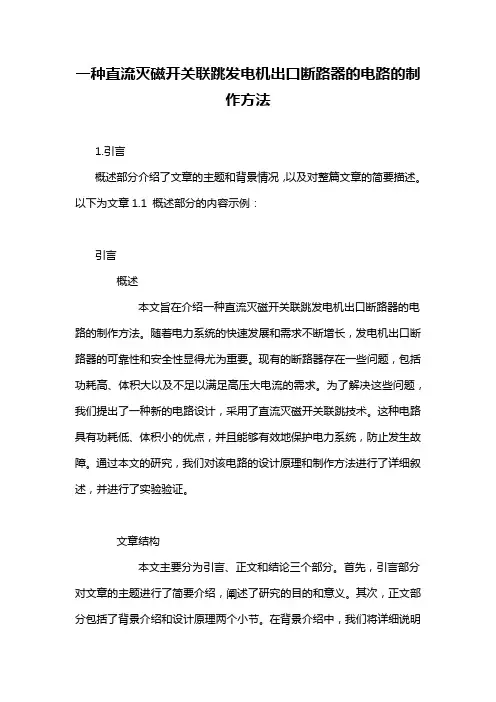

一种直流灭磁开关联跳发电机出口断路器的电路的制作方法1.引言概述部分介绍了文章的主题和背景情况，以及对整篇文章的简要描述。

以下为文章1.1 概述部分的内容示例：引言概述本文旨在介绍一种直流灭磁开关联跳发电机出口断路器的电路的制作方法。

随着电力系统的快速发展和需求不断增长，发电机出口断路器的可靠性和安全性显得尤为重要。

现有的断路器存在一些问题，包括功耗高、体积大以及不足以满足高压大电流的需求。

为了解决这些问题，我们提出了一种新的电路设计，采用了直流灭磁开关联跳技术。

这种电路具有功耗低、体积小的优点，并且能够有效地保护电力系统，防止发生故障。

通过本文的研究，我们对该电路的设计原理和制作方法进行了详细叙述，并进行了实验验证。

文章结构本文主要分为引言、正文和结论三个部分。

首先，引言部分对文章的主题进行了简要介绍，阐述了研究的目的和意义。

其次，正文部分包括了背景介绍和设计原理两个小节。

在背景介绍中，我们将详细说明发电机出口断路器的现状和存在的问题。

接着，设计原理部分将介绍我们提出的直流灭磁开关联跳电路的原理和独特之处。

最后，结论部分将对实验结果进行分析，并综合总结制作方法的重要性和可行性。

目的本文旨在介绍一种新的发电机出口断路器电路的制作方法，该电路通过采用直流灭磁开关联跳技术，具有功耗低、体积小等优点，能够有效地保护电力系统。

通过本文的研究，我们希望能够为电力系统的安全运行提供一种新的解决方案，并为相关领域的研究者和工程师提供参考。

1.2文章结构文章结构:本文主要通过引言、正文和结论三个部分来阐述一种直流灭磁开关联跳发电机出口断路器的电路的制作方法。

下面将对每个部分的内容进行详细介绍。

1. 引言部分主要包括概述、文章结构和目的三个小节。

概述部分介绍了直流灭磁开关联跳发电机出口断路器在电路设计中的重要性和应用背景，以及该技术的研究现状。

文章结构部分简要说明了本文的结构安排，以帮助读者更好地理解文章的内容和思路。

直流系统常见接线方式直流系统常见接线方式直流系统常用接线包括：直流电源系统接线直流馈线接线直流电源系统常用接线方式直流系统电源接线应根据电力工程的规模和电源系统的容量确定。

按照各类容量的发电厂和各种电压等级的变电所的要求，直流系统主要有以下几种接线方式。

一组充电机一组蓄电池单母线接线特点:接线简单、清晰、可靠。

一套充电机接至直流母线上，所以蓄电池浮充电、均衡充电以及核对性放电都必须通过直流母线进行，当蓄电池要求定期进行核对性充放电或均衡充电而充电电压较高，无法满足直流负荷要求时，不能采用这种接线。

适用范围:适用于110kV以下小型变（配）电所和小容量发电厂，以及大容量发电厂中某些辅助车间。

对电压波动范围要求不严格的直流负荷，不要求进行核对性充放电和均衡充电电压较低，能满足直流负荷要求的阀控型密封铅酸蓄电池组。

二组充电机一组蓄电池单母分段接线蓄电池经分段开关接至两端母线，二套充电机分别接至两段母线。

分段开关设保护元件，限制故障范围，提高安全可靠性。

适用范围：适用于110kV以下小型变（配）电所和小容量发电厂，以及大容量发电厂中某些辅助车间。

对电压波动范围要求不严格的直流负荷。

不要求进行核对性充放电和均衡充电电压较低的蓄电池，如阀控型密封铅酸蓄电池组。

二组充电机二组蓄电池双母接线整个系统由二套单电源配置和单母线接线组成，两段母线间设分段隔离开关，正常两套电源各自独立运行，安全可靠性高。

与一组电池配置不同，充电装置采用浮充、均充以及核对性充放电的双向接线，运行灵活性高。

适用范围：适用于500kV以下大、中型变电所和大、中型容量发电厂。

负荷对直流母线电压的要求和对运行方式的要求不受限制。

三组充电机二组蓄电池双母接线特点:备用充电机采用均充、浮充兼备的接线，运行方式灵活，可靠性高。

正常运行时充电装置与蓄电池在母线并联运行，直流母线电源切换时不停电，提高了直流母线供电的可靠性适用范围:适用于500kV大型变电所和大容量发电厂。

直流断路器的选择l 根据直流回路的正常负荷电流初步选择相应规格型号的断路器，这与交流回路的选择没有任何区别。

l 根据直流电源的额定电压、接地方式（A、B、C型）和计算所得短路电流值，最终确定断路器的级数和接线方式。

具体确定方法如下：对于A型（负极接地）系统：根据电源电压和计算所得需要分断的短路电流从而确定正极所需串联的极数，考虑到负极的绝缘隔离需另外增加1极接于断路器的负极。

对于B型（中心点接地）系统：将电源电压乘以二分之一得到正、负极上分别施加的电压，以此电压和需要分断的短路电流从而确定正负极均需串接的断路器极数。

对于C型（正负极均不接地）系统：以电源电压和需要分断的短路电流确定所需断路器极数，（我们要求至少两极加入分断，若查得极数为1P则改为2P），将所得极数均匀分配在正负极分别串接。

注意：对于Multi９和NS断路器各极的串联接线，由用户自行实现；而Masterpact断路器各极间的串联接线方式必须在订货时指明，由施耐德生产厂完成。

l 保护脱扣单元的选择对于C65/NC100和NS100-250断路器用于保护直流回路时，脱扣保护单元与用于AC回路时通用，只是短路保护整定时分别有一个校正系数K=1.38和K=1.42，短路脱扣整定值Izd≥Isc/k对于NS400/630配套专用的直流保护脱扣器MP1/MP2/MP3，NW-DC断路器提供专用的MIC DC1.0直流控制单元。

它们仅有短路保护且定值都可以调整，但都没有过载保护，如果需要过载保护，可以提供外加的电流继电器或热继电器。

来源：[]机电之家·机电行业电子商务平台！断路器极数选用对于微型断路器来说，1P+N、1P、2P一般都用来作为单相用电器的通断控制，但效果不同。

1P------单极断路器，具有热磁脱扣功能，仅控制火线（相线）；1P+N----单极+N断路器，同时控制火线、零线，但只有火线具有热磁脱扣功能；2P------单相2极断路器，同时控制火线、零线，且都具有热磁脱扣功能。

空开的选择（塑壳断路器及小型断路器）2010-08-17 22:31:45| 分类：工程经验| 标签：空开的选择|字号大中小订阅电源柜类型及空开电源柜类型：1、-48V直流电源分配柜2、输入单相220V交流电源分配柜3、输入三相380V：a)输出接单相设备的交流电源分配柜b)输出接三相设备的交流电源分配柜c)输出接三相设备和单相设备交流电源分配柜4、交、直流电源分配柜（其中交流部分为：输入单相220V）一、主空开、分路空开均选用小型断路器时：略二、主空开选用塑壳式断路器，分路空开选用小型断路器时：（一）、对于直流电源分配柜：1、对于支路：空开需要选择专用的直流空气开关。

1）沈阳梅兰日兰小型直流空气开关，电压127V，额定电流值为0～40A（问：也适用于-48V电路中吗？还有超过40A的规格吗？）2）现在看天津梅兰日兰的产品：适合我们们使用的小型断路器：C45N，NC100H（C型）。

这两种型号都是交流的小型断路器，但它们也可以用于直流系统中。

这些交流断路器用于直流系统中检测的断路器的分断能力如下：（P为极数）断路器型号额定电流（A）直流分断能力（KA）25/48V 125V 250VC45AD 1～40 10（1P）20（3P）C45N 1～63 15（1P）20（2P）50（4P）NC100H 50～100 20（1P）20（2P）15（2P）30（1P）天津梅兰日兰还有一种专用于直流线路中的断路器：C32H-DC（只谈1P）它的的额定电流1～40A，额定工作电压127V，分断能力10000A3）还可以选用SIEMENS的小型断路器。

SIEMENS的小型断路器，常用的交流型也可以用于直流电网中，最大至DC120V（2极）或DC60V（1极）[还有一种专用于直流电网中的小型断路器，5SX5，它可以用于最大至DC440V（2极）或DC220V（1极）的电力系统中。

选用时，在至60V或120V的直流电网中，N-系统的各种小型断路器都能单极或2极地应用（0～125A）。

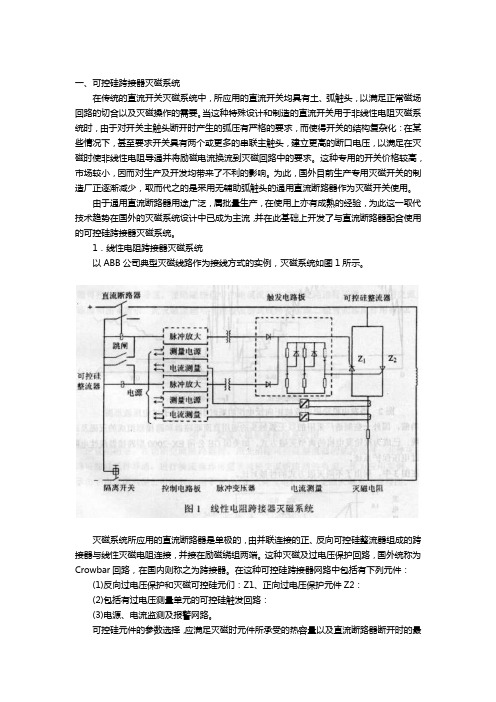

一、可控硅跨接器灭磁系统在传统的直流开关灭磁系统中，所应用的直流开关均具有土、弧触头，以满足正常磁场回路的切合以及灭磁操作的需要。

当这种特殊设计和制造的直流开关用于非线性电阻灭磁系统时，由于对开关主触头断开时产生的弧压有严格的要求，而使得开关的结构复杂化：在某些情况下，甚至要求开关具有两个或更多的串联主触头，建立更高的断口电压，以满足在灭磁时使非线性电阻导通并将励磁电流换流到灭磁回路中的要求。

这种专用的开关价格较高，市场较小，因而对生产及开发均带来了不利的影响。

为此，国外目前生产专用灭磁开关的制造厂正逐渐减少，取而代之的是采用无辅助弧触头的通用直流断路器作为灭磁开关使用。

由于通用直流断路器用途广泛，属批量生产，在使用上亦有成熟的经验，为此这一取代技术趋势在国外的灭磁系统设计中已成为主流，并在此基础上开发了与直流断路器配合使用的可控硅跨接器灭磁系统。

1．线性电阻跨接器灭磁系统以ABB公司典型灭磁线路作为接线方式的实例，灭磁系统如图1所示。

灭磁系统所应用的直流断路器是单极的，由并联连接的正、反向可控硅整流器组成的跨接器与线性灭磁电阻连接，并接在励磁绕组两端。

这种灭磁及过电压保护回路，国外统称为Crowbar回路，在国内则称之为跨接器。

在这种可控硅跨接器网路中包括有下列元件：(1)反向过电压保护和灭磁可控硅元们：Z1、正向过电压保护元件Z2：(2)包括有过电压测量单元的可控硅触发回路：(3)电源、电流监测及报警网路。

可控硅元件的参数选择，应满足灭磁时元件所承受的热容量以及直流断路器断开时的最大弧电压。

为保证与直流断路器配合使用的可控硅跨接器可靠地工作，ABB公司在设计中作了许多作了许多考虑，为励磁提供通路的可控硅Z1的触发回路由多重的测量回路予以保证。

在对直流断路器发出跳闸指令的同时，由独立的触发回路使灭磁可控硅元件Z1导通。

即使此触发回路故障，由直流断路器断开时所产生的过电压也足以使灭磁可控硅元件Z1导通。
