手机基带电路工作原理

手机原理图分析一、手机基本电路框图：二、基带CPU（MT6226）内部框图：1、组成部分：z DSP：主要完成对语音信号的编解码、信道编码、加密、交织处理等；z ARM7：主要是对外部Memory接口、用户接口（LCD、键盘、触摸等）、语音接口、射频接口、电源管理等的命令控制，使各部分协调工作。

2、基带部分语音编码过程（DSP）：GSM标准规定时隙宽为0.577ms，8个时隙为一帧，帧周期为0.577×8＝4.615ms。

因此，用示波器观测GSM移动电话机收发信息，会看到周期为4.615ms、宽0.577ms的突发脉冲。

基带部分电路包括信道编/译码、加密/解密、TDMA帧形成/信道分离及基准时钟电路，它还包括话音/译码、码速适配器等电路。

来自送话器的话音信号经过8kHz抽样及A/D转换，变成13bit均匀量化的104kbit/s数据流，再由话音编码器进行RPE－LTP编码。

编码输入为每20ms一段，经话音编码压缩后变为260bit，其中LPC－LTP为72bit，RPE为188bit。

话音编码后的信号速率为13kbit/s。

同时话音编码器还提供话音活性检测(vAD)功能，即当有话音时，其SP信号为1；当无话音传输时，将SP示为0(即SID帧)。

13kbit/s 话音信号进入信道编码器进行编码。

对于话音信号的每20ms 段，信道编码器首先对话音信号中最重要的Ia 类50bit 进行分组编码(CRC 校验)，产生3bit 校验位，再与132bit 的Ib 类比特组成185bit ，再加上4个尾比特“0”，组合为189bit ，这189bit 再进入1/2速率卷积码编码器，该编码限制长度为5，最后产生出378bit 。

这378bit 再与话音信号中对无线信道最不敏感的II 类78bit 组成最终的456bit 组。

同样，对于信令信号，由控制器产生并送给信道编码器，首先按FIRE(法尔)码进行分组编码(称为块编码)，然后再进入1/2卷积编码，最后形成456bit 组。

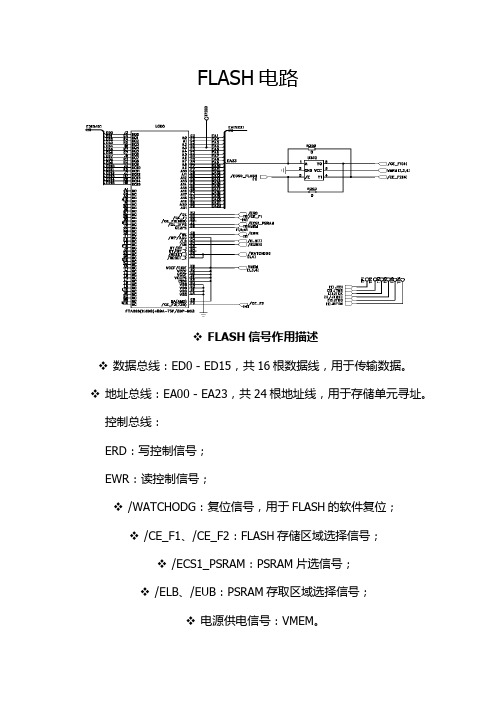

FLASH电路FLASH信号作用描述数据总线：ED0－ED15，共16根数据线，用于传输数据。

地址总线：EA00－EA23，共24根地址线，用于存储单元寻址。

控制总线：ERD：写控制信号；EWR：读控制信号；/WATCHODG：复位信号，用于FLASH的软件复位；/CE_F1、/CE_F2：FLASH存储区域选择信号；/ECS1_PSRAM：PSRAM片选信号；/ELB、/EUB：PSRAM存取区域选择信号；电源供电信号：VMEM。

照相电路主屏LCD显示电路SIM卡电路马达电路PWM2_VIB_EN经过PMIC转换后变成马达的驱动信号VIB_DRV，R409为限流电阻，马达可以和键盘灯通过调整限流电阻R或者调整占空比调整背光亮度一样调整马达的震感。

马达电路上的二极管D403是由于马达为线圈，运作时会产生反向电动势，若无二极管反向电动势无法消耗，会影响马达的寿命，二极管可以在马达停震后把反向电动势消耗掉而保护线圈。

MIC电路MICBIASP和MICBIASN为MIC电路的正负两路偏置电压，一般为2.4V-2.7V左右的电压。

C204，C205主要为滤除射频信号的干扰。

如果有GSM900MHZ的干扰则使用33PF的电容，如果有DCS1800MHZ的干扰可以使用12PF的电容，如果有WIFI 2.4GHZ的干扰则使用8.2PF的电容。

C206主要是抑制共模信号。

C201,C202为100NF电容，主要作用为隔直通交，防止直流电使PA饱和，产生信号偏移，主要滤除100HZ一下的电流。

B201，B202为磁珠，主要滤除高频部分的干扰。

MIC偏置电流流向为从MICBIASP----MICBIASN，而不用公共的GND，主要是因为GND干扰太大。

磁珠有很高的电阻率和磁导率，他等效于电阻和电感串联，但电阻值和电感值都随频率变化。

他比普通的电感有更好的高频滤波特性，在高频时呈现阻性，所以能在相当宽的频率范围内保持较高的阻抗，从而提高调频滤波效果按键电路菜单键开关机键手机键盘电路一般采用行列式键盘，按键铜箔的外圈一般为行，里圈一般为列。

基带是什么意思
基带 (Baseband)是手机中的一块电路，负责完成移动网络中无线信号的解调、解扰、解扩和解码工作，并将最终解码完成的数字信号传递给上层处理系统进行处理，基带即为俗称的BB，Baseband可以理解为通信模块。

基带英文全称Baseband，也可以翻译为“信源”（信息源，也称发终端）发出的没有经过调制（进行频谱搬移和变换）的原始电信号所固有的频带（频率带宽），称为基本频带，简称基带。

基带和频带相对应，频带：对基带信号调制前所占用的频率带宽（一个信号所占有的从最低的频率到最高的频率之差)。

基带版本就是手机中的一块电路，负责完成移动/联通/电信网络中无线信号的解调、解扰、解扩和解码工作，并将最终解码完成的数字信号传递给上层处理系统进行处理。

在我们的手机中通常由两大部分电路组成，一部分是高层处理部分，相当于我们使用的电脑；另一部分就是基带，这部分相当于我们使用的Modem，手机支持什么样的网络制式（GSM、CDMA、WCDMA、TD-SCDMA等）都是由它来决定的，就像ADSL Modem和普通窄带Modem的区别一样。

我们用手机打电话、上网、发短信等等，都是通过上层处理系统下发指令（通常是标准AT指令）给基带部分，并由基带部分处理执行，基带部分完成处理后就会在手机和无线网络间建立起一条逻辑通道，我们的话音、短信或上网数据包都是通过这个逻辑通道传送出去的。

而随着软件无线电技术的发展，现在手机中的基带部分基本上都可以利用软件来实现无
线信号的解码工作，同时采用软件无线电技术可以方便的实现基带部分的升级，以满足不同的需要或是修正基带部分的BUG。

一、射频电路组成和特点：
普通手机射频电路由接收通路、发射通路、本振电路三大电路组成。

其主要负责接收信号解调；发射信息调制。

早期手机通过超外差变频（手机有一级、二级混频和一本、二本振电路），后才解调出接收基带信息；新型手机则直接解调出接收基带信息（零中频）。

更有些手机则把频合、接收压控振荡器（RX—VCO）也都集成在中频内部。

（射频电路方框图）
1、接收电路的结构和工作原理：
1
接收时，天线把基站发送来电磁波转为微弱交流电流信号经滤波，高频放大后，送入中频内进行解调，得到接收基带信息（RXI-P、RXI-N、RXQ-P、RXQ-N）；送到逻辑音频电路进一步处理。

1、该电路掌握重点:
（1）、接收电路结构。

（2）、各元件的功能与作用。

（3）、接收信号流程。

电路分析:
（1）、电路结构。

接收电路由天线、天线开关、滤波器、高放管（低噪声放大器）、中频集成块（接收解调器）等电路组成。

早期手机有一级、二级混频电路，其目的把接收频率降低后再解调(如下图)。

2
（接收电路方框图）
（2）、各元件的功能与作用。

1)、手机天线：
结构：（如下图）
由手机天线分外置和内置天线两种；由天线座、螺线管、塑料封套组成。

3。

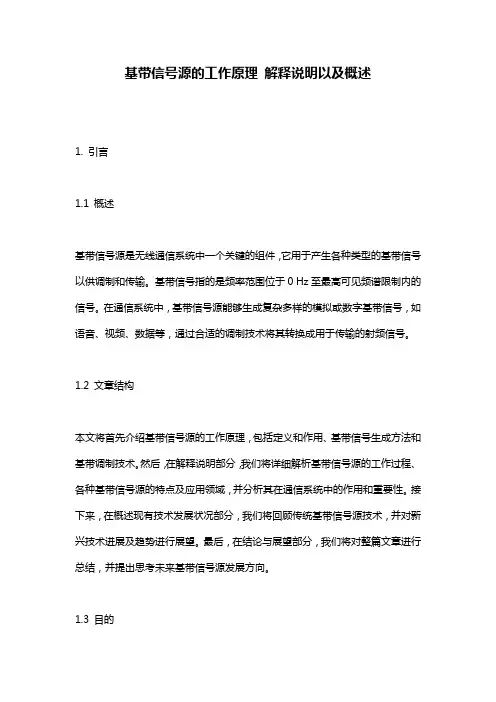

基带信号源的工作原理解释说明以及概述1. 引言1.1 概述基带信号源是无线通信系统中一个关键的组件，它用于产生各种类型的基带信号以供调制和传输。

基带信号指的是频率范围位于0 Hz至最高可见频谱限制内的信号。

在通信系统中，基带信号源能够生成复杂多样的模拟或数字基带信号，如语音、视频、数据等，通过合适的调制技术将其转换成用于传输的射频信号。

1.2 文章结构本文将首先介绍基带信号源的工作原理，包括定义和作用、基带信号生成方法和基带调制技术。

然后，在解释说明部分，我们将详细解析基带信号源的工作过程、各种基带信号源的特点及应用领域，并分析其在通信系统中的作用和重要性。

接下来，在概述现有技术发展状况部分，我们将回顾传统基带信号源技术，并对新兴技术进展及趋势进行展望。

最后，在结论与展望部分，我们将对整篇文章进行总结，并提出思考未来基带信号源发展方向。

1.3 目的本文旨在全面介绍基带信号源的工作原理和技术发展状况，通过深入分析其在通信系统中的应用和重要性，为读者提供一个清晰的认识和理解。

同时，我们希望通过对传统技术和新兴技术的比较与评估，探讨未来基带信号源的发展方向，并为相关研究和应用提供有益的参考。

2. 基带信号源的工作原理2.1 定义和作用基带信号源是指产生基带信号的设备或模块，它负责生成用于调制的基带信号。

基带信号通常是频率低于载波频率的信号，其作用是为了传输信息。

2.2 基带信号生成方法基带信号可以通过多种方式来生成。

其中一种常见的方法是使用激励函数来产生周期性或非周期性的波形。

例如，正弦波、方波、三角波等都可以作为基带信号。

此外，还可以通过数字转模数(D/A)转换器将数字信息转换为模拟信号形式。

这种方法通常在数字通信系统中使用，将数字信息转化为对应的模拟基带信号。

另一种方法是利用滤波器和幅度调制技术来生成基带信号。

通过对不同频段的滤波和调制处理，可以得到所需的基带信号。

2.3 基带调制技术在通信系统中，基带调制技术用于将信息编码到基带信号中，并将其传输到接收端。

基带信号源的工作原理
基带信号源是指能够产生基带信号的设备或电路。

基带信号是指频率范围在直流到某个最高频率之间的信号，通常用于调制载波信号，以实现无线通信。

基带信号源的工作原理可以简单描述为以下几个步骤：
1. 产生基带信号：利用信号发生器、数字信号处理器等设备，通过各种算法或处理方式生成需要的基带信号。

比如，音频信号可以通过麦克风采集、数字化转换，然后经过滤波、调制等处理得到基带信号。

2. 滤波处理：基带信号源通常会对产生的基带信号进行滤波处理，以去除不需要的频率成分，使得输出的信号频谱能够适应通信系统的要求。

3. 数字转模拟转换：如果基带信号是数字信号，需要通过数字模拟转换器（DAC）将数字信号转换为模拟信号。

DAC会按照一定的取样率将数字信号转换为连续的模拟信号。

4. 信号调制：基带信号一般是经过调制的，以便在无线通信中传输。

调制可以通过将基带信号与一定频率和幅度的载波信号进行乘法运算得到。

调制方式可以是幅度调制（AM）、频率调制（FM）、相位调制（PM）等。

5. 信号输出：调制完成后的信号通过功率放大器等设备进行放大，然后输出到无线通信系统中，以进行信号传输。

总之，基带信号源的工作原理是通过产生基带信号、滤波处理、数字模拟转换、信号调制和信号输出等步骤将原始信号转化为可以在无线通信中传输的信号。

射频电路篇本次培训内容：手机各级电路原理及故障检修1，基带电路发话电路、受话电路、蜂鸣电路、耳机电路、 背光电路、马达电路、按键电路、充电电路、开 关机电路、摄像电路、蓝牙电路、FM电路、显示 电路、SIM卡电路、TF卡电路2，射频电路接收电路、发射电路一、手机通用的接收与发射流程天线：ANT 声表面滤波器：SAWfilter 低噪声放大器：LNA 功放：PA手机通用的接收与发射流程1、信号接收流程： 天线接收——天线匹配电路——双工器——滤波（声 表面滤波器SAWfilter）——放大（低噪声放大器 LNA）——RX_VCO混频（混频器Mixer）——放大 （可编程增益放大器PGA）——滤波——IQ解调（IQ 调制器）——（进入基带部分）GMSK解调——信道均 衡——解密——去交织——语音解码——滤波—— DAC——放大——话音输出。

手机通用的接收与发射流程2、信号发射流程： 话音采集——放大——ADC——滤波——语音编码——交织——加密——信道均衡——GMSK调制—— （进入射频部分）IQ调制（IQ调制器）——滤波—— 鉴相鉴频（鉴相鉴频器）——滤波——TX_VCO混频 （混频器Mixer）——功率放大（PA）——双工器—— 天线匹配电路——天线发射。

手机通用的接收与发射流程3、射频电路原理框图：二、射频电路的主要元件及工作原理天线：ANT 声表面滤波器：SAWfilter 低噪声放大器：LNA 功放：PA射频电路的主要元件及工作原理1、天线、匹配网络、射频连接器： • 天线（E600）：作用是将高频电磁波转化为高频信号电流。

射频电路的主要元件及工作原理• 天线匹配网络（L604、C611、C614）：主要是完成主板与 天线之间的功率匹配，以使天线的效率尽可能高。

射频连接器（J600）：又叫同轴连接器或射频开关，作 用主要是为手机的测试提供端口。

其内部是簧片的接触结 构，相当于一个机械开关，通常状态下开关处于闭合状态， 当射频线探头插入射频连接器时，簧片一端将与主板的天线 通路断开，而与射频线探头接触，此时手机与测试仪器之间 就通过射频连接器与射频线进行信号的传输。

手机的核心部分有3大部分：
一：逻辑部分，也叫PDA部分，就是手机的开机部分，比如：cpu+电源+硬盘+时钟=逻辑部分
二：外部接口部分，也叫人机接口部分，比如：屏幕，键盘，照相等三：基带部分，也叫通讯部分，也是由：基带cpu+基带电源+时钟+基带字库或者码片+射频，组成。

所以，简单点说，只要是与通信相关的，就是基带部分，娱乐部分叫pda或者逻辑部分。

举个最简单的例子，
wifi版的ipad就没有基带部分，因为没有通讯功能。

而3G版本的ipad就有基带部分，因为有了通讯的部分功能。

基带部分如果不正常：首先查供电，时钟，换射频，最后考虑基带cpu 和套件的问题。

现在的手机苹果的，如果基带不正常，手机最多亮屏幕，显示品牌logo，不能进入菜单，安卓的就算进了菜单也是不能打电话的。

只有逻辑部分和基带部分全部正常，才能进入菜单。

三星和国产安卓手机基带CPU是可以单换的，单是苹果的基带CPU 不可以单换，苹果的基带cpu和码片必须是一套的。

苹果的码片里面存了串号，硬盘里面存了序列号，串号和序列号一致，手机才可以
激活正常使用。

否则就是基带三无。

详细的我们会在后面再讲一遍这里我们重点讲基带cpu，也就是基带处理器，简而言之：信号，音频，都要通过基带处理器处理以后才能输送到各电路。

基带cpu工作不正常通常会有：空串号，无信号，不读sim卡，通话无声，等。

在目前的高端手机中基带处理器一般都是BGA封装的，
如图所示：。

基带、射频，到底是干什么用的？在都流行“端到端”，我们就以手机通话为例，观察信号从手机到基站的整个过程，来看看基带和射频到底是干什么用的。

当手机通话接通后，人的声音会通过手机麦克风拾音，变成电信号。

这个电信号，是模拟信号，我们也可以称之为原始信号。

声波(机械波)转换成电信号此时，我们的第一个主角——基带，开始登场。

基带，英文叫Baseband，基本频带。

基本频带是指一段特殊的频率带宽，也就是频率范围在零频附近(从直流到几百KHz)的这段带宽。

处于这个频带的信号，我们成为基带信号。

基带信号是最“基础”的信号。

现实生活中我们经常提到的基带，更多是指手机的基带芯片、电路，或者基站的基带处理单元(也就是我们常说的BBU)。

回到我们刚才所说的语音模拟信号。

这些信号会通过基带中的AD数模转换电路，完成采样、量化、编码，变成数字信号。

信源编码，说白了，就是把声音、画面变成0和1。

在转换的过程中，信源编码还需要进行尽可能地压缩，以便减少“体积”。

对于音频信号，我们常用的是PCM编码(脉冲编码调制，上图就是)和MP3编码等。

在移动通信系统中，以3GWCDMA为例，用的是AMR语音编码。

对于视频信号，常用的是MPEG-4编码(MP4)，还有H.264、H.265编码。

大家应该也比较熟悉。

除了信源编码之外，基带还要做信道编码。

编码分为信源编码和信道编码信道编码，和信源编码完全不同。

信源编码是减少“体积”。

信道编码恰好相反，是增加“体积”。

信道编码通过增加冗余信息，对抗信道中的干扰和衰减，改善链路性能。

举个例子，信道编码就像在货物边上填塞保护泡沫。

如果路上遇到颠簸，发生碰撞，货物的受损概率会降低。

除了编码之外，基带还要对信号进行加密。

接下来的工作，还是基带负责，那就是调制。

调制，简单来说，就是让“波”更好地表示0和1。

最基本的调制方法，就是调频(FM)、调幅(AM)、调相(PM)。

如下图所示，就是用不同的波形，代表0和1。

智能手机基带处理器电路原理在普通手机中，通常将MCU(Micro Control Unit，微控制电路)、DSP（ (Digital SignalProcessing，数字信号处理）、ASIC（Application Specific IntegratedCircuit，专用集成电路）电路集成在一起，得到数字基带信号处理器；将射频接口电路、音频编译码电路及一些ADC（模拟至数字转换器）、DAC（数字至模拟转换器）电路集成在一起，得到模拟基带信号处理器。

在智能手机中，一般是将数字基带信号处理器和模拟基带信号处理器集成在一起，称为基带处理器。

不论移动电话的基带电路如何变化，它都包MCU 电路（也称CPU 电路）、DSP电路、ASIC电路、音频编译码电路、射频逻辑接口电路等最基本的电路。

我们可以这样理解智能手机的无线部分，我们将智能手机无线部分电路再分为两部分，一部分是射频电路，完成了信号从天线到基带信号的接收和发射处理；一部分是基带电路，完成了信号从基带信号到音频终端（听筒或送话器）的处理。

这样看来，基带处理器的主要工作内容和认为就比较容易理解了。

以基带处理器电路PMB8875 为例，框图如图1所示。

图1 基带处理器电路PMB8875 框图1、模拟基带电路模拟基带信号处理器（ABB）又被称为话音基带信号转换器，包含手机中所有的ADC与DAC变换器电路。

模拟基带信号处理器包含基带信号处理电路、话音基带信号处理电路（也称音频处理电路）、辅助变换器单元（也被称为辅助控制电路）。

（1）基带信号处理电路基带信号处理电路将接收射频电路输出的接收机基带信号RXIQ转换成数字接收基带信号，送到数字基带信号处理器DBB。

在发射方面，该电路将DBB电路输出的数字发射基带信号转换成模拟的发射基带信号TXIQ，送到发射射频部分的IQ 调制器电路。

基带信号处理电路是用来处理接收、发射基带信号的，连接数字基带与射频电路——射频逻辑接口电路，在基带方面，通过基带串行接口连接到数字基带信号处理器；在射频方面,它通过分离或复合的IQ信号接口连接到接收I/Q 解调与发射I/Q 调制电路。
