mtk平台基带电路原理

手机原理图分析一、手机基本电路框图：二、基带CPU（MT6226）内部框图：1、组成部分：z DSP：主要完成对语音信号的编解码、信道编码、加密、交织处理等；z ARM7：主要是对外部Memory接口、用户接口（LCD、键盘、触摸等）、语音接口、射频接口、电源管理等的命令控制，使各部分协调工作。

2、基带部分语音编码过程（DSP）：GSM标准规定时隙宽为0.577ms，8个时隙为一帧，帧周期为0.577×8＝4.615ms。

因此，用示波器观测GSM移动电话机收发信息，会看到周期为4.615ms、宽0.577ms的突发脉冲。

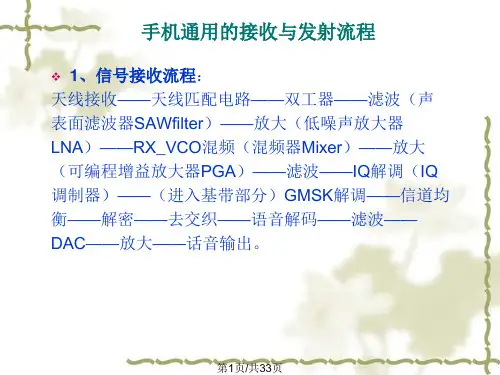

基带部分电路包括信道编/译码、加密/解密、TDMA帧形成/信道分离及基准时钟电路，它还包括话音/译码、码速适配器等电路。

来自送话器的话音信号经过8kHz抽样及A/D转换，变成13bit均匀量化的104kbit/s数据流，再由话音编码器进行RPE－LTP编码。

编码输入为每20ms一段，经话音编码压缩后变为260bit，其中LPC－LTP为72bit，RPE为188bit。

话音编码后的信号速率为13kbit/s。

同时话音编码器还提供话音活性检测(vAD)功能，即当有话音时，其SP信号为1；当无话音传输时，将SP示为0(即SID帧)。

13kbit/s 话音信号进入信道编码器进行编码。

对于话音信号的每20ms 段，信道编码器首先对话音信号中最重要的Ia 类50bit 进行分组编码(CRC 校验)，产生3bit 校验位，再与132bit 的Ib 类比特组成185bit ，再加上4个尾比特“0”，组合为189bit ，这189bit 再进入1/2速率卷积码编码器，该编码限制长度为5，最后产生出378bit 。

这378bit 再与话音信号中对无线信道最不敏感的II 类78bit 组成最终的456bit 组。

同样，对于信令信号，由控制器产生并送给信道编码器，首先按FIRE(法尔)码进行分组编码(称为块编码)，然后再进入1/2卷积编码，最后形成456bit 组。

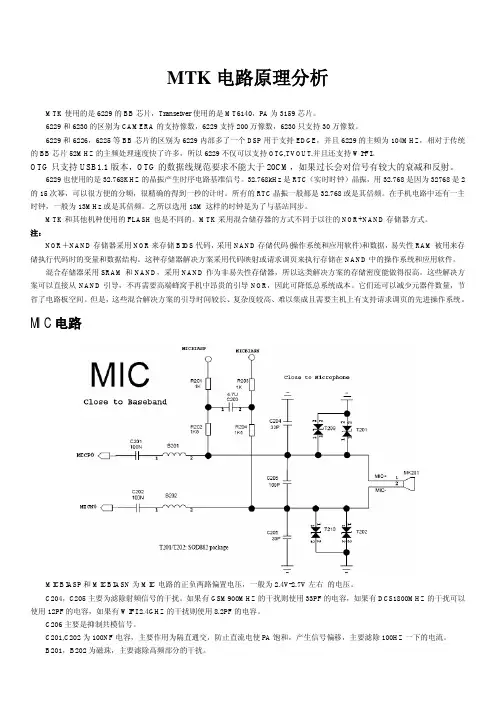

MTK电路原理分析MTK使用的是6229的BB芯片，Transeiver使用的是MT6140，PA为3159芯片。

6229和6230的区别为CAMERA的支持像数，6229支持200万像数，6230只支持30万像数。

6229和6226，6225等BB芯片的区别为6229内部多了一个DSP用于支持EDGE，并且6229的主频为104MHZ，相对于传统的BB芯片52MHZ的主频处理速度快了许多，所以6229不仅可以支持OTG,TVOUT,并且还支持WI-FI。

OTG只支持USB1.1版本，OTG的数据线规范要求不能大于20CM，如果过长会对信号有较大的衰减和反射。

6229也使用的是32.768KHZ的晶振产生时序电路基准信号。

32.768kHz是RTC（实时时钟）晶振，用32.768是因为32768是2的15次幂，可以很方便的分频，很精确的得到一秒的计时。

所有的RTC晶振一般都是32.768或是其倍频。

在手机电路中还有一主时钟，一般为13MHz或是其倍频。

之所以选用13M这样的时钟是为了与基站同步。

MTK和其他机种使用的FLASH也是不同的。

MTK采用混合储存器的方式不同于以往的NOR+NAND存储器方式。

注：NOR＋NAND存储器采用NOR来存储BIOS代码，采用NAND存储代码(操作系统和应用软件)和数据，易失性RAM被用来存储执行代码时的变量和数据结构。

这种存储器解决方案采用代码映射或请求调页来执行存储在NAND中的操作系统和应用软件。

混合存储器采用SRAM和NAND，采用NAND作为非易失性存储器，所以这类解决方案的存储密度能做得很高。

这些解决方案可以直接从NAND引导，不再需要高端蜂窝手机中昂贵的引导NOR，因此可降低总系统成本。

它们还可以减少元器件数量，节省了电路板空间。

但是，这些混合解决方案的引导时间较长、复杂度较高、难以集成且需要主机上有支持请求调页的先进操作系统。

MIC电路MICBIASP和MICBIASN为MIC电路的正负两路偏置电压，一般为2.4V-2.7V左右的电压。

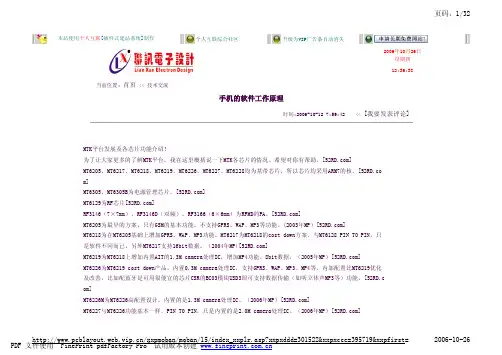

本站使用个人互联[插件式建站系统]制作个人互联综合社区升级为VIP广告条自动消失2006年10月26日星期四12:36:38 当前位置: 首页 << 技术交流手机的软件工作原理时间:2006-10-12 7:59:42 << [我要发表评论]MTK平台发展及各芯片功能介绍！为了让大家更多的了解MTK平台，我在这里概括说一下MTK各芯片的情况。

希望对你有帮助。

[]MT6205、MT6217、MT6218、MT6219、MT6226、MT6227、MT6228均为基带芯片，所以芯片均采用ARM7的核。

[52RD.com]MT6305、MT6305B为电源管理芯片。

[]MT6129为RF芯片[]RF3146（7×7mm）、RF3146D（双频）、RF3166（6×6mm）为RFMD的PA。

[]MT6205为最早的方案，只有GSM的基本功能，不支持GPRS、WAP、MP3等功能。

(2003年MP）[]MT6218为在MT6205基础上增加GPRS、WAP、MP3功能。

MT6217为MT6218的cost down方案，与MT6128 PIN TO PIN，只是软件不同而已，另外MT6217支持16bit数据。

（2004年MP)[]MT6219为MT6218上增加内置AIT的1.3M camera处理IC，增加MP4功能。

8bit数据。

（2005年MP）[]MT6226为MT6219 cost down产品，内置0.3M camera处理IC，支持GPRS、WAP、MP3、MP4等，内部配置比MT6219优化及改善，比如配蓝牙是可用很便宜的芯片CSR的BC03模块USD3即可支持数据传输（如听立体声MP3等）功能。

[52RD.com]MT6226M为MT6226高配置设计，内置的是1.3M camera处理IC。

（2006年MP）[]MT6227与MT6226功能基本一样，PIN TO PIN，只是内置的是2.0M camera处理IC。

MTK平台原理解析MTK平台是指由联发科技（MediaTek）公司开发的移动通信平台，它包括处理器、调制解调器、无线局域网芯片等硬件组件，以及与之配套的软件系统。

MTK平台广泛应用于手机、平板电脑、智能手表等移动设备中。

在底层物理层，MTK平台使用先进的半导体技术，包括超低功耗的制程工艺、高性能的处理器架构以及现代化的无线通信技术，以实现高效的数据处理和通信功能。

物理层负责执行各种硬件操作，如无线信号传输、信号解调、功耗管理等。

在中间层协议栈，MTK平台实现了一系列的通信协议，包括蜂窝网络协议（如GSM、CDMA、LTE等）、无线局域网协议（如Wi-Fi）以及蓝牙协议等。

协议栈是在物理层之上的软件层，它负责处理各种通信协议的连接、数据传输、安全性等。

MTK平台使用自家研发的通信协议栈，具有良好的兼容性和稳定性。

在上层应用层，MTK平台提供了丰富的应用程序接口（API），供开发者开发各种应用软件。

应用层包括操作系统、图形界面、多媒体功能、传感器管理等。

MTK平台的操作系统主要基于Android系统进行开发和优化，Android系统是目前移动设备中最广泛使用的操作系统，它提供了丰富的应用开发框架和工具。

1.高效的处理器架构：MTK平台使用了领先的处理器架构设计，可提供出色的性能和功耗优化。

这意味着移动设备使用MTK平台可以获得流畅的用户体验，较长的电池寿命和良好的稳定性。

2.全面的无线通信技术支持：MTK平台支持多种无线通信技术，包括2G、3G、4GLTE，以及Wi-Fi和蓝牙等。

这使得移动设备能够在全球范围内实现高速数据传输和无线连接，从而满足用户对通信速度和网络连接的需求。

3.良好的兼容性和稳定性：MTK平台使用自家研发的通信协议栈，确保与不同网络运营商和硬件设备的兼容性。

同时，MTK平台具有丰富的软件开发工具和API，使开发者能够轻松创建稳定和高质量的应用程序。

4. 开放的生态系统：MTK平台基于Android操作系统进行开发和优化，这使得开发者能够充分利用Android生态系统的资源和工具，包括应用商店、开发者社区以及第三方应用和服务。

MTK手机芯片平台MTK平台发展及各芯片功能介绍MT6205、MT6217、MT6218、MT6219、MT6226、MT6227、MT6228均为基带芯片，所以芯片均采用ARM7的核。

MT6305、MT6305B为电源管理芯片。

MT6129为RF芯片RF3146（7×7mm）、RF3146D（双频）、RF3166（6×6mm）为RFMD的PA。

MT6205为最早的方案，只有GSM的基本功能，不支持GPRS、WAP、MP3等功能。

MT6218为在MT6205基础上增加GPRS、WAP、MP3功能。

MT6217为MT6218的cost down方案，与MT6128 PIN TO PIN，只是软件不同而已，另外MT6217支持16bit数据。

MT6219为MT6218上增加内置AIT的1.3M camera处理IC，增加MP4功能。

8bit数据。

MT6226为MT6219 cost down产品，内置0.3M camera处理IC，支持GPRS、WAP、MP3、MP4等，内部配置比MT6219优化及改善，比如配蓝牙是可用很便宜的芯片CSR的BC03模块USD3即可支持数据传输（如听立体声MP3等）功能。

MT6226M为MT6226高配置设计，内置的是1.3M camera处理IC。

MT6227与MT6226功能基本一样，PIN TO PIN，只是内置的是2.0M camera 处理IC。

MT6228比MT6227增加TV OUT功能，内置3.0M camera处理IC，支持支持GPRS、WAP、MP3、MP4。

从MT6226后软件均可支持网络摄像头功能，也就是说你的机子可以用于QQ视频。
