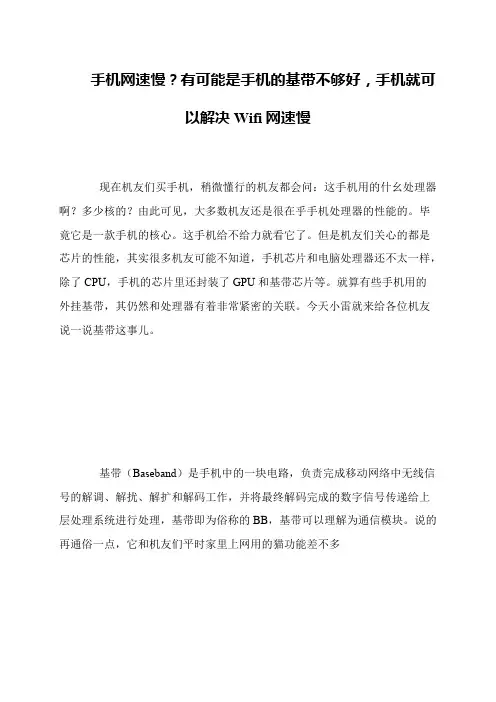

手机网速慢？有可能是手机的基带不够好,手机就可以解决Wifi网速慢
手机网速慢？有可能是手机的基带不够好，手机就可
以解决Wifi网速慢
现在机友们买手机，稍微懂行的机友都会问：这手机用的什幺处理器啊？多少核的？由此可见，大多数机友还是很在乎手机处理器的性能的。
毕竟它是一款手机的核心。
这手机给不给力就看它了。
但是机友们关心的都是芯片的性能，其实很多机友可能不知道，手机芯片和电脑处理器还不太一样，除了CPU，手机的芯片里还封装了GPU和基带芯片等。
就算有些手机用的
外挂基带，其仍然和处理器有着非常紧密的关联。
今天小雷就来给各位机友说一说基带这事儿。
基带（Baseband）是手机中的一块电路，负责完成移动网络中无线信号的解调、解扰、解扩和解码工作，并将最终解码完成的数字信号传递给上层处理系统进行处理，基带即为俗称的BB，基带可以理解为通信模块。
说的再通俗一点，它和机友们平时家里上网用的猫功能差不多。
GSM手机工作原理简介
GSM 工作原理简介GSM是采用FDMA〔频分〕与TDMA〔时分〕制式相结合的一种通信技术，其网络中所有用户分时使用不同的频率进行通信。
在GSM900频段，25MHZ的频率范围划分为124个不同的信道，每个信道带宽为200K，每个信道含8个时隙，即GSM900M频段在同一区域内，可同时供近1000个用户使用。
而CDMA 是采用码分多址技术的一种通信系统，在这个系统中所有用户都使用同一频率。
FDMA、TDMA及CDMA 的比拟一、GSM的理论根底.GSM系统是第二代数字蜂窝移动通信系统,它采用900MHz频段,在后期又参加了1800MHz频段及1900MHz频段,为便于区别,分别称为GSM900、DCS1800及PCS1900. 凌锐具有GSM900MHz及DCS1800MHz两个频段自动切换的功能.初期的GSM的工作频率是890～915MHz(移动台发),935～960MHz(基站发)共25MHz的双工频率;后参加了EGSM(扩展GSM)其频段为880～890MHz(移动台发),925～935MHz(基站发),为与EGSM区别,把前者称之为PGSM。
GSM900上行与下行频段的间隔为45MHz,信道间隔为200KHz,可分为124个信道〔EGSM参加了975～1023共49个信道〕；因此E-GSM共有174个信道。
DCS1800的频段为1710～1785MHz(移动台发),1805～1880MHz(基站发),上行与下行频段的间隔为95MHz，频带宽度为75M，可分为374个信道〔512至885〕。
PCS1900的频段分为上行：1850～1910MHz，下行：1930～1990MHz，上行与下行频段的间隔为80MHz，频带宽度为60M，可分为300个信道。
每信道分成8个时隙(半速率是有16个),每个时隙信道速率是22.8kb/s,信道总传输速率270.83Kb/s,采用GMSK调制，通信方式是全双工，分集接收，每秒跳频217次,交错信道编码,自适应均衡.现在GSM 向前开展开发了GPRS业务，作为2G向3G的过渡方式。

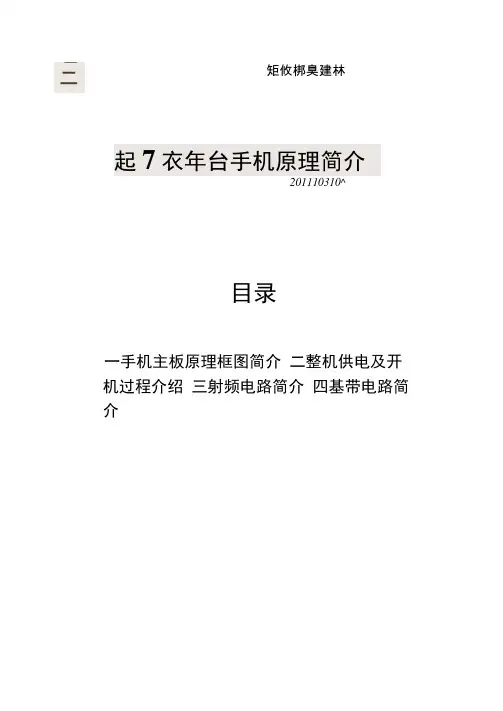

MTK平台手机原理简介.
矩攸梆臭建林201110310^目录一手机主板原理框图简介 二整机供电及开机过程介绍 三射频电路简介 四基带电路简介起7衣年台手机原理简介J二二槪述MTK平台手机使用的是MTK方案，基带平台由MT6225和MT6318组成，它的RF平台使用MT6139芯片和Sky77318/RF3166/RDA6212+/PF081558 功率放大器，附加功能有蓝牙、收音机，蓝牙使用的MTK 6601方案。
MTK平台手机电路从功能上分为电源管理、存储器、CPU、键盘、LCD模块、音频电路、射频电路、蓝牙电路等儿个部分。
见图I。
一手二整机供电及开机过程介绍1.电源模块供电电路逻辑供电1. VDD.2.8V.Digital IO Supply ：供MT6225 U200-A. FLASH U701： 2. VCORE 1.8V, Digital core supply ：供MT6225U204A 使用:3. VRTC: 1.5V• real time dock supply ：为表时钟提供电压。
农时钟 RTC (Real Time Clock) •它的作用是在乎机进入探睡眠模式(Deep Sleep Model)时.系统时钟将被关掉,RTC 将被用來十作部分电路 匸耍足电源以及操作电垮的时钟.以便对外部的操作进行响应.RTC 的频:彳足32.768KH 乙 将它15次方分频后町得到1HZ 的秒侑4 配合m 独的供电电源.可为于机捉供计时功能。
4. AVDD.2.8V;analog supply ：供卜 1T6225 U200»A ・ MT6139UI01：5. VMG2.8V;Bluetoo (h Supply ：供MT6601 UIQ2使用：MT6225Keyboa rdBattery和充电 电路图一左板原理框图LCD 根｝夬一CMOS sensor AudioBluetooth RfCircuitinotoi6. VMEM,2.8V;Memory supply；供flash U701 使用：7. VSIM. 3.OV;S1M supply：供SIM PftHJ：8. SENSOR_2V8;Cameni supply：供Camera使川:2开机过程介绍•手机的开关机过程主要受到PMIC U500、中央处理益U200-A及•Memory U701的控制“廿给乎机加电乐VBAT电压立即产生•而II PMIC U500的开机触发脚为廊电平3.9V.按F开关權时,即把. PWRKEY接地.此触发信号令PMIC U500迖IH2.8V的VCXOEN电■压26MHz晶体，使氏起报产生26MH/的时钟°此时钟经过U10I放■人看."为系统时仲送到中央处理器U200・A•同时PMIC U500送出■VDD及VCORE修逻辑电爪.送到逻怫部分的U200.A- UI0LU70I•等模块.并HU500送出2.8V的复位侑号(SYSRST)到中央处理签■U200-A.当系统时复位信匸逻啊供电血送到中央处理器•U200-A lii. U200-A送出2.8伏的开机请求信弘此电压勺上经过开关健卜拉为低电平.当趙过淀时间(64ms)对.U200・A会判断为开机请求.它从闪速存储»U70l内调出开机程序.送到蘆机存储. 器U701内运伉 X运行通过后.屮央处理器U200-A送出开机维持■值乩此信号送到PMICU500.令具维持送出备项电压.以达到维•持开机的11的・Z三射频电路简介■:1射频部分原理框图■> MT K手机射频部分包括MT6139、PA和z FEM等组成。
MTK原理图
手机原理图分析一、手机基本电路框图：二、基带CPU（MT6226）内部框图：1、组成部分：z DSP：主要完成对语音信号的编解码、信道编码、加密、交织处理等；z ARM7：主要是对外部Memory接口、用户接口（LCD、键盘、触摸等）、语音接口、射频接口、电源管理等的命令控制，使各部分协调工作。
2、基带部分语音编码过程（DSP）：GSM标准规定时隙宽为0.577ms，8个时隙为一帧，帧周期为0.577×8＝4.615ms。
因此，用示波器观测GSM移动电话机收发信息，会看到周期为4.615ms、宽0.577ms的突发脉冲。
基带部分电路包括信道编/译码、加密/解密、TDMA帧形成/信道分离及基准时钟电路，它还包括话音/译码、码速适配器等电路。
来自送话器的话音信号经过8kHz抽样及A/D转换，变成13bit均匀量化的104kbit/s数据流，再由话音编码器进行RPE－LTP编码。
编码输入为每20ms一段，经话音编码压缩后变为260bit，其中LPC－LTP为72bit，RPE为188bit。
话音编码后的信号速率为13kbit/s。
同时话音编码器还提供话音活性检测(vAD)功能，即当有话音时，其SP信号为1；当无话音传输时，将SP示为0(即SID帧)。
13kbit/s 话音信号进入信道编码器进行编码。
对于话音信号的每20ms 段，信道编码器首先对话音信号中最重要的Ia 类50bit 进行分组编码(CRC 校验)，产生3bit 校验位，再与132bit 的Ib 类比特组成185bit ，再加上4个尾比特“0”，组合为189bit ，这189bit 再进入1/2速率卷积码编码器，该编码限制长度为5，最后产生出378bit 。
这378bit 再与话音信号中对无线信道最不敏感的II 类78bit 组成最终的456bit 组。
同样，对于信令信号，由控制器产生并送给信道编码器，首先按FIRE(法尔)码进行分组编码(称为块编码)，然后再进入1/2卷积编码，最后形成456bit 组。
手机各电路原理射频电路内容详细,不看后悔
射频电路篇本次培训内容：手机各级电路原理及故障检修1，基带电路发话电路、受话电路、蜂鸣电路、耳机电路、 背光电路、马达电路、按键电路、充电电路、开 关机电路、摄像电路、蓝牙电路、FM电路、显示 电路、SIM卡电路、TF卡电路2，射频电路接收电路、发射电路一、手机通用的接收与发射流程天线：ANT 声表面滤波器：SAWfilter 低噪声放大器：LNA 功放：PA手机通用的接收与发射流程1、信号接收流程： 天线接收——天线匹配电路——双工器——滤波（声 表面滤波器SAWfilter）——放大（低噪声放大器 LNA）——RX_VCO混频（混频器Mixer）——放大 （可编程增益放大器PGA）——滤波——IQ解调（IQ 调制器）——（进入基带部分）GMSK解调——信道均 衡——解密——去交织——语音解码——滤波—— DAC——放大——话音输出。
手机通用的接收与发射流程2、信号发射流程： 话音采集——放大——ADC——滤波——语音编码——交织——加密——信道均衡——GMSK调制—— （进入射频部分）IQ调制（IQ调制器）——滤波—— 鉴相鉴频（鉴相鉴频器）——滤波——TX_VCO混频 （混频器Mixer）——功率放大（PA）——双工器—— 天线匹配电路——天线发射。
手机通用的接收与发射流程3、射频电路原理框图：二、射频电路的主要元件及工作原理天线：ANT 声表面滤波器：SAWfilter 低噪声放大器：LNA 功放：PA射频电路的主要元件及工作原理1、天线、匹配网络、射频连接器： • 天线（E600）：作用是将高频电磁波转化为高频信号电流。
射频电路的主要元件及工作原理• 天线匹配网络（L604、C611、C614）：主要是完成主板与 天线之间的功率匹配，以使天线的效率尽可能高。
射频连接器（J600）：又叫同轴连接器或射频开关，作 用主要是为手机的测试提供端口。
其内部是簧片的接触结 构，相当于一个机械开关，通常状态下开关处于闭合状态， 当射频线探头插入射频连接器时，簧片一端将与主板的天线 通路断开，而与射频线探头接触，此时手机与测试仪器之间 就通过射频连接器与射频线进行信号的传输。
手机维修电路原理及维修案例精选
© 2007 Lenovo 24
2、案例分析(以S5为例）
▪ 案例2：部份整机故障
▪ 显示问题：首先应该用替换法确定是装配问题，屏问题不这是主板问题？
▪ 1、屏无显示分2种情况：
▪ A、有字无光；此种情况说明，从CPU来的数据是没有问题的，只是没有背光。 所以应该检查LED供电信号有无问题或连接器有无工艺问题。
技能培训教材
自由联想，快乐共享
© 2007 Lenovo 20
1、测试主板故障的类别
▪ A、下载软件
▪
定义：软件下载就是将手机的软件写入到手机主板芯片（flash）的
过程。（类似给电脑安装WIN2000或XP等操作系统）。
▪
方式：利用电脑、电源、接口板等硬件设备以及相应的程序，将软件
写入到手机芯片中。
▪
注：软件有版本之分（如S010、S011），一般要使用与硬件代码对应
的最新版本软件。
▪ B、下载SN号
▪ 定义：下载SN号就是将SN贴纸上的SN号写入到手机主板芯片（flash） 的过程。
▪ 实现方式：利用电脑、电源、接口板、扫描枪等硬件设备以及相应的 程序，将软件写入到手机芯片中。
▪ 注：有些机型没有单独的下载SN号工位，而直接在软件下载工位写入 SN号。（依不同平台而定）
b、在开机状态电流为20MA的情况下，用示波器在主板C1114输 入点测量出有 26M波形，说明主时钟正常工作。
c、在上一点分析前提下，测量电源IC输出Vmem2.8V为正常。
d、在以上分析结果下，可怀疑此主板在下载时，CPU至IO口的下载通路有问题， 测量此主板IO口URXD1信号脚对地阻抗为正常、UTXD1信号脚对地阻抗不正常，测 UTXD1通路上元件，发现D1301贴反了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
手机基带电路
基带信号处理器
手机基带电路
1、单芯片基带信号处理器
集成了微处理器单元、数字语音处理器单元、射频逻辑接口单元 、语音编译码及音频放大单元、接口及总线（ASCI单元）等多个单 元电路 单芯片的基带信号处理器通常可以直接与人机界面的终端连接， 如受话器、送话器与耳机等
手机基带电路
单芯片基带 信号处理器
手机基带电路
双芯片基带信号处理器
DBB
手机基带电路
双芯片基带 信号处理器
ABB
手机基带电路
3、微处理器内核
移动电话中的基带信号处理器是采用单芯片方案，抑或是采用双芯片方案 ，大都采用双处理器内核，其中一个是微处理器内核（MCU），一个是DSP内 核 实际上，MCU与DSP都可以说是微处理器，只是应用的侧重点不同而已 MCU的侧重点在于手机系统的控制功能 DSP的侧重点在于数字信号处理器、信号编译码功能 ARM7TDMI是ARM核，而不是芯片，ARM核与其他部件，如RAM、ROM、片内外 设组合在一起才构成现实的芯片
手机基带电路
单芯片的基带信号处理器其本质也是DBB、ABB两个芯片用多芯片组装工 艺形成的 飞利浦与英飞凌公司出品的基本上都是单芯片的基带信号处理器 高通公司的CDMA基带芯片也是单芯片的处理器 ADI、杰尔、Skyworks与TI公司出品的基本上都是双芯片的基带信号处 理器
手机基带电路
单芯片的CDMA 基带信号处理器
数字基带信号处理器电路
手机基带电路
手机基带电路
基带电路概述
移动电话的电路分为射频（RF）与基带（Baseband）两大部分 现代移动电话的基带电路多采用高度集成的基带信号处理器 基带信号处理器分两片与单芯片两种 两芯片的基带信号处理器包含
➢数字基带信号处理器（DBB，Digital Baseband） ➢模拟基带信号处理器（ABB，Analog Baseband）
手机基带电路
MCU通常执行多种功能
系统控制（System Control）；通讯控制（Communication Control）； 身份验证（Authentication）；射频监测（RF Monitoring）；工作模式控 制（Power up / down Control）；附件监测（Accessory Monitoring）； 电池监测（Battery Monitoring）等 提供与PC机、外部调试设备的通讯接口，如JTAG接口等 不同厂家MCU或许在构造上有这样那样的不同，但它们的基本功能都相似 移动电话中的MCU单元都被集成在（数字）基带信号处理器中
手机基带电路
手机基带电路
3、ASIC 单 元
ASIC是application specific integrated circuit的缩写，即专用应用 集成电路 在移动电话中，ASIC通常包含如下的一些功能：
➢ 提供MCU与用户模组之间的接口； ➢提供MCU与DSP之间的接口； ➢提供MCU、DSP与射频逻辑接口电路之间的接口； ➢产生时钟； ➢提供用户接口； ➢提供SIM卡接口（GSM手机），或提供UIM接口（CDMA手机）；提供时 间管理及外接通讯接口等 除了诺基亚早期的一些GSM手机外，很少有独立的ASIC单元 ASIC单元所包含的接口电路通常被集成在数字基带信号处理器中
杰尔（AGERE）的基带信号处理器实物图
手机基带电路
不论移动电话的基带电路如何变化，它都包MCU单元（也称CPU单元） 、DSP单元、ASIC单元、音频编译码单元、射频接口单元，提供按键接口 、显示接口、送话器与受话器、铃声驱动等最基本的人机界面电路
在现代移动电话中，通常将MCU、DSP、ASIC单元集成在一起，得到数 字基带信号处理器；将射频接口单元、音频编译码单元及一些A/DC、 D/AC单元集成在一起，得到模拟基带信号处理器
手机基带电路
2、数字语音处理器单元
DSP 是Digital signal processing的缩写，即是数字信号处理 移动电话的DSP由DSP内核加上内建的RAM和加载了软件代码的ROM 组成 DSP通常提供如下的一些功能：
➢ 射频控制；信道编码；均衡；分间插入与去分间插入；AGC、AFC 、SYCN；密码算法、邻近蜂窝监测等 ➢DSP 核心还要处理一些其他的功能，包括双音多频音的产生和一些 短时回声的抵消 ➢在GSM移动电话的DSP中，通常还有突发脉冲（Burst）建立
手机基带电路
1、微处理器单元
微处理器MCU（ Microcontroller Unit）相当于计算机中的CPU，它通 常是简化指令集的计算机芯片（RISC） MCU单元通常会提供一些用户界面、系统控制等；它通常包含一个CPU （中央处理器）核心，和单片机支持系统 移动电话的微处理器单元有采用Intel处理器内核的，有采用ARM处理 器内核的 多数移动电话的微处理器单元都采用ARM处理器内核
模拟基带部分
数字基带部分
手机基带电路
2、双芯片基带信号处理器
双芯片基带信号处理器实际上被称为基带芯片组，包含数字基带信号 处理器DBB与模拟基带信号处理器ABB 优势：比较灵活，通信平台稳定、省电，而外挂的协处理器由手机的 定位决定，例如，中低端手机就可以选择一个处理MP3的协处理器 客户比较容易去设计，可以应对市场的变化，使设计得以尽快市场化 ADI、TI、杰尔与Skyworks通常都是提供双芯片的基带信号处理器
手机基带电路
4、音频编译码单元
语音信号的A/D、D/A转换、PCM编译码、音频路径转换 发射话音的前置放大 接收话音的驱动放大器 双音多频DTMF信号发生等
手机基带电路
音频编译码单元
接收音频处理示意图
手机基带电路
音频编译5、射频逻辑接口
接收来之接收射频电路输出的接收机模拟基带信号，并通过ADC处理将接 收基带信号转换为数字接收基带信号，接收数字基带信号被送到DSP单元进 行进一步的处理 在发射方面，射频逻辑接口电路接收DSP单元输出的发射数字基带信号， 并通过GMSK调制（或QPSK调制等）、DAC转换，将发射数字基带信号转化为 模拟的发射基带信号TXI/Q。TXI/Q信号被送到发射机射频部分的发射I/Q调 制电路，调制到发射中频（或射频）载波上 通常还提供AFC信号处理、AGC与APC信号处理等
基带信号处理器
手机基带电路
1、单芯片基带信号处理器
集成了微处理器单元、数字语音处理器单元、射频逻辑接口单元 、语音编译码及音频放大单元、接口及总线（ASCI单元）等多个单 元电路 单芯片的基带信号处理器通常可以直接与人机界面的终端连接， 如受话器、送话器与耳机等
手机基带电路
单芯片基带 信号处理器
手机基带电路
双芯片基带信号处理器
DBB
手机基带电路
双芯片基带 信号处理器
ABB
手机基带电路
3、微处理器内核
移动电话中的基带信号处理器是采用单芯片方案，抑或是采用双芯片方案 ，大都采用双处理器内核，其中一个是微处理器内核（MCU），一个是DSP内 核 实际上，MCU与DSP都可以说是微处理器，只是应用的侧重点不同而已 MCU的侧重点在于手机系统的控制功能 DSP的侧重点在于数字信号处理器、信号编译码功能 ARM7TDMI是ARM核，而不是芯片，ARM核与其他部件，如RAM、ROM、片内外 设组合在一起才构成现实的芯片
手机基带电路
单芯片的基带信号处理器其本质也是DBB、ABB两个芯片用多芯片组装工 艺形成的 飞利浦与英飞凌公司出品的基本上都是单芯片的基带信号处理器 高通公司的CDMA基带芯片也是单芯片的处理器 ADI、杰尔、Skyworks与TI公司出品的基本上都是双芯片的基带信号处 理器
手机基带电路
单芯片的CDMA 基带信号处理器
数字基带信号处理器电路
手机基带电路
手机基带电路
基带电路概述
移动电话的电路分为射频（RF）与基带（Baseband）两大部分 现代移动电话的基带电路多采用高度集成的基带信号处理器 基带信号处理器分两片与单芯片两种 两芯片的基带信号处理器包含
➢数字基带信号处理器（DBB，Digital Baseband） ➢模拟基带信号处理器（ABB，Analog Baseband）
手机基带电路
MCU通常执行多种功能
系统控制（System Control）；通讯控制（Communication Control）； 身份验证（Authentication）；射频监测（RF Monitoring）；工作模式控 制（Power up / down Control）；附件监测（Accessory Monitoring）； 电池监测（Battery Monitoring）等 提供与PC机、外部调试设备的通讯接口，如JTAG接口等 不同厂家MCU或许在构造上有这样那样的不同，但它们的基本功能都相似 移动电话中的MCU单元都被集成在（数字）基带信号处理器中
手机基带电路
手机基带电路
3、ASIC 单 元
ASIC是application specific integrated circuit的缩写，即专用应用 集成电路 在移动电话中，ASIC通常包含如下的一些功能：
➢ 提供MCU与用户模组之间的接口； ➢提供MCU与DSP之间的接口； ➢提供MCU、DSP与射频逻辑接口电路之间的接口； ➢产生时钟； ➢提供用户接口； ➢提供SIM卡接口（GSM手机），或提供UIM接口（CDMA手机）；提供时 间管理及外接通讯接口等 除了诺基亚早期的一些GSM手机外，很少有独立的ASIC单元 ASIC单元所包含的接口电路通常被集成在数字基带信号处理器中
杰尔（AGERE）的基带信号处理器实物图
手机基带电路
不论移动电话的基带电路如何变化，它都包MCU单元（也称CPU单元） 、DSP单元、ASIC单元、音频编译码单元、射频接口单元，提供按键接口 、显示接口、送话器与受话器、铃声驱动等最基本的人机界面电路
在现代移动电话中，通常将MCU、DSP、ASIC单元集成在一起，得到数 字基带信号处理器；将射频接口单元、音频编译码单元及一些A/DC、 D/AC单元集成在一起，得到模拟基带信号处理器
手机基带电路
2、数字语音处理器单元
DSP 是Digital signal processing的缩写，即是数字信号处理 移动电话的DSP由DSP内核加上内建的RAM和加载了软件代码的ROM 组成 DSP通常提供如下的一些功能：
➢ 射频控制；信道编码；均衡；分间插入与去分间插入；AGC、AFC 、SYCN；密码算法、邻近蜂窝监测等 ➢DSP 核心还要处理一些其他的功能，包括双音多频音的产生和一些 短时回声的抵消 ➢在GSM移动电话的DSP中，通常还有突发脉冲（Burst）建立
手机基带电路
1、微处理器单元
微处理器MCU（ Microcontroller Unit）相当于计算机中的CPU，它通 常是简化指令集的计算机芯片（RISC） MCU单元通常会提供一些用户界面、系统控制等；它通常包含一个CPU （中央处理器）核心，和单片机支持系统 移动电话的微处理器单元有采用Intel处理器内核的，有采用ARM处理 器内核的 多数移动电话的微处理器单元都采用ARM处理器内核
模拟基带部分
数字基带部分
手机基带电路
2、双芯片基带信号处理器
双芯片基带信号处理器实际上被称为基带芯片组，包含数字基带信号 处理器DBB与模拟基带信号处理器ABB 优势：比较灵活，通信平台稳定、省电，而外挂的协处理器由手机的 定位决定，例如，中低端手机就可以选择一个处理MP3的协处理器 客户比较容易去设计，可以应对市场的变化，使设计得以尽快市场化 ADI、TI、杰尔与Skyworks通常都是提供双芯片的基带信号处理器
手机基带电路
4、音频编译码单元
语音信号的A/D、D/A转换、PCM编译码、音频路径转换 发射话音的前置放大 接收话音的驱动放大器 双音多频DTMF信号发生等
手机基带电路
音频编译码单元
接收音频处理示意图
手机基带电路
音频编译5、射频逻辑接口
接收来之接收射频电路输出的接收机模拟基带信号，并通过ADC处理将接 收基带信号转换为数字接收基带信号，接收数字基带信号被送到DSP单元进 行进一步的处理 在发射方面，射频逻辑接口电路接收DSP单元输出的发射数字基带信号， 并通过GMSK调制（或QPSK调制等）、DAC转换，将发射数字基带信号转化为 模拟的发射基带信号TXI/Q。TXI/Q信号被送到发射机射频部分的发射I/Q调 制电路，调制到发射中频（或射频）载波上 通常还提供AFC信号处理、AGC与APC信号处理等
