LED灯具结构分析

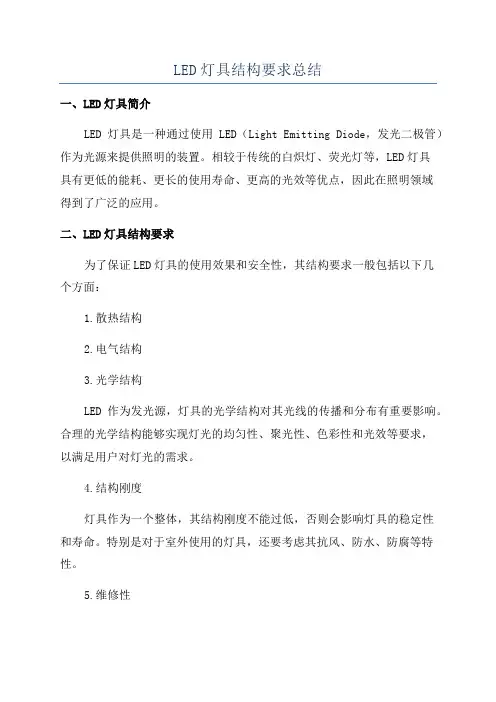

LED灯具结构要求总结
一、LED灯具简介
LED灯具是一种通过使用LED（Light Emitting Diode，发光二极管）作为光源来提供照明的装置。

相较于传统的白炽灯、荧光灯等，LED灯具
具有更低的能耗、更长的使用寿命、更高的光效等优点，因此在照明领域
得到了广泛的应用。

二、LED灯具结构要求
为了保证LED灯具的使用效果和安全性，其结构要求一般包括以下几
个方面：
1.散热结构
2.电气结构
3.光学结构
LED作为发光源，灯具的光学结构对其光线的传播和分布有重要影响。

合理的光学结构能够实现灯光的均匀性、聚光性、色彩性和光效等要求，
以满足用户对灯光的需求。

4.结构刚度
灯具作为一个整体，其结构刚度不能过低，否则会影响灯具的稳定性
和寿命。

特别是对于室外使用的灯具，还要考虑其抗风、防水、防腐等特性。

5.维修性
为了方便照明设备的维修和更换，LED灯具的结构要求包括便于拆卸
和组装各个部件、容易更换故障元件、易于清洁和维护等特点。

6.外观设计
除了上述的功能性要求外，LED灯具的外观设计也是非常重要的。

优
秀的外观设计可以提升LED灯具的使用价值和美观度，使其更好地适应不
同场景的照明需求。

三、总结
LED灯具结构要求包括散热结构、电气结构、光学结构、结构刚度、
维修性和外观设计等方面。

只有满足这些要求，才能保证LED灯具的性能、寿命和使用效果。

随着科技的进步和人们对绿色、节能照明的需求不断增加，未来LED灯具的结构要求还会进一步完善和提高。

led照明灯具结构LED照明灯具结构LED照明灯具是一种高效、节能的照明产品，其结构是由LED芯片、散热器、光学透镜、电源驱动等组成。

下面，我们将详细介绍LED 照明灯具的结构。

一、LED芯片LED芯片是LED照明灯具中最重要的部分，它是由半导体材料组成的，能将电能转化为光能。

LED照明灯具中的LED芯片通常是多个单元芯片组合而成，以达到更高的亮度和更广的照射范围。

二、散热器LED芯片发光时会产生热量，如果不能及时散热，会导致LED芯片温度过高，从而影响其寿命和亮度。

因此，LED照明灯具中必须配备散热器，以便将热量及时散发出去。

散热器的材料通常是铝合金或铜，这些材料具有良好的导热性能，能够快速将热量传导出去。

同时，散热器的结构设计也非常重要，可以采用鳍片散热器、风扇散热器等不同的结构形式，以提高散热效率。

三、光学透镜光学透镜是LED照明灯具中的重要元件之一，它能够将LED芯片发出的光线集中成束，从而提高灯具的亮度和照射范围。

光学透镜通常采用PMMA、PC等材料制成，具有良好的透光性能和耐磨性能。

光学透镜的形状也非常重要，不同形状的透镜可以产生不同形状的光斑，以适应不同的照明需求。

常见的光学透镜形状有球面透镜、棱柱透镜、平面透镜等。

四、电源驱动LED照明灯具需要通过电源驱动才能正常工作。

电源驱动通常包括直流电源和交流电源两种类型，其中直流电源更为常见。

电源驱动的稳定性和效率对LED照明灯具的性能和寿命有着至关重要的影响。

电源驱动还需要具备保护功能，以避免电压过高或过低、过流等情况对LED照明灯具造成损害。

LED照明灯具的结构是由LED芯片、散热器、光学透镜、电源驱动等多个部分组成的。

这些部分的设计和制造质量都对LED照明灯具的性能和寿命有着重要的影响。

未来，随着技术的不断进步，LED 照明灯具的结构也将不断更新和改进。

led灯具分析报告LED 灯具分析报告在当今的照明市场中，LED 灯具以其高效、节能、环保、寿命长等显著优势，逐渐成为主流产品。

本文将对 LED 灯具进行全面的分析，包括其工作原理、特点、应用领域、市场现状以及未来发展趋势等方面。

一、LED 灯具的工作原理LED（Light Emitting Diode），即发光二极管，是一种能够将电能直接转化为光能的半导体器件。

当电流通过 LED 时，电子与空穴在半导体内部复合，释放出能量，以光子的形式发出光。

与传统的白炽灯泡和荧光灯管不同，LED 灯具的发光过程不涉及热辐射和气体放电，因此能量转化效率更高，能够大大减少能源的浪费。

二、LED 灯具的特点1、节能高效LED 灯具的能耗相比传统照明灯具大幅降低。

一般来说，LED 灯具的发光效率可以达到 100 流明/瓦以上，而传统白炽灯泡仅为 10-20流明/瓦，荧光灯管也只有 50-80 流明/瓦。

这意味着在提供相同亮度的情况下，LED 灯具所需的电能更少，能够有效降低能源消耗和电费支出。

2、寿命长LED 灯具的使用寿命通常可达 50000 小时以上，远远超过传统灯具。

例如，白炽灯泡的寿命一般在 1000 小时左右，荧光灯管则在 8000-10000 小时。

长寿命的特点减少了灯具的更换频率，降低了维护成本和环境污染。

3、环保LED 灯具不含汞、铅等有害物质，对环境无污染。

同时，其节能特性也有助于减少二氧化碳等温室气体的排放，符合可持续发展的要求。

4、色彩丰富LED 灯具可以通过调节电流和芯片组合，实现多种颜色的发光，包括单色光、白光以及各种彩色光。

这使得 LED 灯具在装饰照明和特殊场景照明中具有广泛的应用。

5、响应速度快LED 灯具的响应时间极短，能够瞬间点亮，不存在传统灯具的启动延迟问题，适用于需要快速响应的照明场景，如交通信号灯等。

6、体积小LED 芯片体积小，可以设计出各种形状和尺寸的灯具，满足不同空间和装饰需求。

LED灯具的结构基础知识一、LED灯珠LED灯珠是LED灯具最重要的组成部分，也是发出光线的源头。

它由氮化镓和其它化合物构成，具有半导体的性质，电流通过时，电子受到激发跃迁，产生出光。

不同的化合物和掺杂元素会产生不同的颜色。

LED灯珠的质量和工艺是影响灯具品质的重要因素。

二、散热器由于LED的工作原理和高发光效率，会产生大量的热量。

如果不能及时散热，会加速LED的老化，缩短寿命。

散热器的材质通常是铝合金或铜，具有良好的导热性能，通过传导和对流的方式将热量散发出去。

三、PCB电路板PCB电路板是LED灯具的灯珠支撑和导电的基础，通常由玻璃纤维增强的环氧树脂制成。

在PCB上有阻线、导线、焊锡垫、引脚等元件，通过这些元件把电源引进LED灯珠。

四、电源电源是LED灯具的核心部分之一，它将交流电转化为直流电，并为LED提供稳定的工作电流。

常见的电源有集成电源和外置电源两种，集成电源通常直接集成在灯具内部，而外置电源则需要连接到灯具外部。

五、透镜透镜主要用于控制和调节LED灯光的发散角度和光照强度。

常见的透镜材质有玻璃、塑料和聚碳酸酯等，透镜的形状和结构不同，可以实现不同的光束控制效果。

六、灯具外壳灯具外壳通常是由铝合金、塑料等材质制成，它起到保护灯具内部元件的作用。

外壳的设计和结构可以影响灯具的散热性能、防水性能以及外观效果。

七、驱动电路驱动电路是将电源的交流电转化为恰当的直流电供给LED灯珠的电路。

它具有调节电压、电流、功率因数等功能，以保证LED灯具的正常工作。

总结：LED灯具的结构基础知识包括LED灯珠、散热器、PCB电路板、电源、透镜、灯具外壳和驱动电路等组成部分。

了解这些结构基础知识有助于我们更好地理解LED灯具的工作原理和使用方法，选择适合的LED灯具产品。

同时，这些结构部件的设计和制造质量也决定了灯具的品质和寿命。

LED灯具结构基础知识LED灯具是一种使用LED（发光二极管）作为光源的照明设备。

它具有节能、环保、寿命长和多种颜色选择等优点，已经成为替代传统照明设备的首选方案。

要了解LED灯具的结构基础知识，需要从以下几个方面来介绍。

一、光源选择LED灯具的核心部分是LED芯片。

LED芯片的种类繁多，一般可分为单色LED和多色LED。

单色LED只能发出一种颜色的光，通常为红、绿、蓝三种颜色。

多色LED可以发出多种颜色的光，通过控制不同的颜色的LED芯片亮度来实现色彩的变化。

二、灯具结构1.灯头：灯头是连接LED灯具和灯座的部分，通常采用E26、E27、GU10等标准灯头规格。

不同的灯头适用于不同的安装方式和场景需求。

2.灯体：灯体是LED灯具大部分的承载部分，主要由灯壳、灯罩和散热材料等组成。

灯壳一般采用金属或塑料材质，具有良好的耐腐蚀和散热性能。

灯罩用来保护LED芯片和散射光线，同时还可以起到美化灯具外观的作用。

散热材料通常采用铝材或陶瓷材料，用来有效散发LED芯片产生的热量，保证LED的工作温度在合理范围内。

3.散热结构：由于LED灯具在工作过程中会产生较多的热量，所以必须采取合适的散热措施以保证LED的可靠性和寿命。

常见的散热结构包括散热片、散热鳍片、散热模组等。

这些结构可以增大LED灯具与周围环境的接触面积，提高散热效率。

4.电源：LED灯具的电源通常采用交流电源或直流电源，其中直流电源是典型的电子转换器。

电源的主要功能是将电网的交流电转换为LED所需要的直流电，并提供相应的稳定电流和电压给LED芯片工作。

同时，电源还需要具备防潮、防过压、过流和过载保护等功能。

三、常见类型根据不同的照明需求，LED灯具有多种不同的类型，如LED灯泡、LED筒灯、LED射灯、LED灯带等。

这些类型的LED灯具在结构上也有所差异，但其基础结构和原理是相似的。

综上所述，LED灯具的结构基础知识包括光源选择、灯具结构和常见类型等。

LED汽车灯具结构设计及光学设计浅谈发表时间：2020-06-02T10:49:56.387Z 来源：《工程管理前沿》2020年第6卷3月6期作者：王宇[导读] 随着汽车电子技术的不断发展，汽车车灯种类不断增多。

摘要：随着汽车电子技术的不断发展，汽车车灯种类不断增多。

汽车车灯设计不仅要求具有照明功能，还要有装饰功能。

汽车大灯的基本功能还是照明，照明效果与配套装饰效果日益突出，不同类型的车辆配备不同的车灯照明。

LED是一种新型的半导体光源，其具有节能环保、响应时间短、颜色饱和度高等诸多优势，LED汽车前照灯在高端车型上应用具有很好的前景。

关键词：新型LED灯汽车灯设计 LED灯具是利用LED作为光源制造的照明器具，被誉为第四代照明灯具，LED照明灯具在汽车照明、商业照明等领域有了广泛的应用。

LED在车内照明、应急灯等方面的应用取得了显著成效，随着LED照明技术的快速发展，LED前照明技术的应用具有良好的普及前景。

对LED汽车灯的设计研究具有重要的意义。

1 汽车灯简介1.1 汽车灯的种类汽车的安全性能最终目的是保护驾驶员及车内人员安全，随着科技的发展，汽车灯已不仅是车辆的照明基础设施了，日间行车灯等设施的诞生使车辆的安全性得到了进一步的提升。

汽车灯主要种类包括组合前照灯、组合尾灯与牌照灯。

组合前照灯在车辆前部，前照灯发出的光可照亮车体前方道路，组合前照灯按光源不同分为卤钨灯、疝气灯。

组合尾灯在车辆后部，其主要作用其发出行车信号，后车灯由后尾灯、倒车灯、制动灯、后转向灯灯组成。

左右制动灯是后车灯的重要组成部分，制动灯是提示后车减速的灯，现在的制动灯一般为雾灯[1]。

高温制动灯安装在车尾上部，使后车易于发现车制动，其作用是警示后方车辆，避免发生追尾事故。

倒车灯在驾驶者挂上倒档时自动开启，其作用是夜间照明。

转向信号灯用以向行人及车辆表示车辆转向的灯具。

转向灯分为前后转向与侧转向。

1.2 LED汽车灯LED灯在汽车方面的应用非常丰富，常见的是刹车灯及转向灯，装配LED照明灯具的汽车价格呈现降低趋势，如比亚迪、上汽通用凯悦等车型后组灯广泛地应用LED光源。

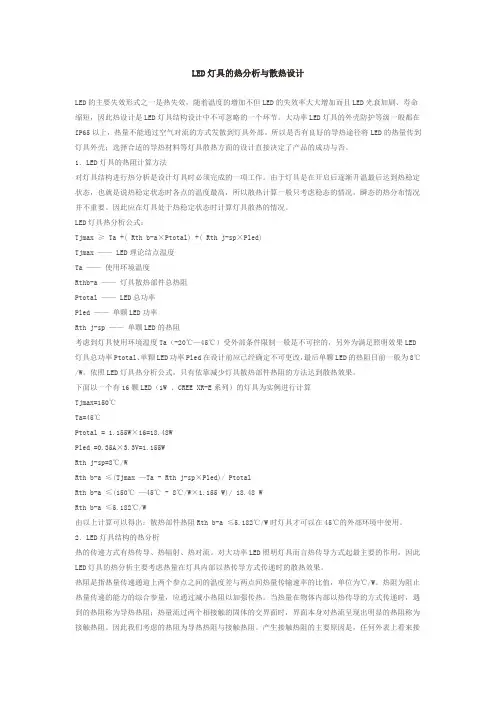

LED灯具的热分析与散热设计LED的主要失效形式之一是热失效，随着温度的增加不但LED的失效率大大增加而且LED光衰加剧、寿命缩短，因此热设计是LED灯具结构设计中不可忽略的一个环节。

大功率LED灯具的外壳防护等级一般都在IP65以上，热量不能通过空气对流的方式发散到灯具外部。

所以是否有良好的导热途径将LED的热量传到灯具外壳；选择合适的导热材料等灯具散热方面的设计直接决定了产品的成功与否。

1．LED灯具的热阻计算方法对灯具结构进行热分析是设计灯具时必须完成的一项工作。

由于灯具是在开启后逐渐升温最后达到热稳定状态，也就是说热稳定状态时各点的温度最高，所以散热计算一般只考虑稳态的情况，瞬态的热分布情况并不重要。

因此应在灯具处于热稳定状态时计算灯具散热的情况。

LED灯具热分析公式：Tjmax ≥ Ta +( Rth b-a×Ptotal) +( Rth j-sp×Pled)Tjmax —— LED理论结点温度Ta ——使用环境温度Rthb-a ——灯具散热部件总热阻Ptotal —— LED总功率Pled ——单颗LED功率Rth j-sp ——单颗LED的热阻考虑到灯具使用环境温度Ta（-20℃—45℃）受外部条件限制一般是不可控的，另外为满足照明效果LED 灯具总功率Ptotal、单颗LED功率Pled在设计前应已经确定不可更改，最后单颗LED的热阻目前一般为8℃/W。

依照LED灯具热分析公式，只有依靠减少灯具散热部件热阻的方法达到散热效果。

下面以一个有16颗LED（1W 、CREE XR-E系列）的灯具为实例进行计算Tjmax=150℃Ta=45℃Ptotal = 1.155W×16=18.48WPled =0.35A×3.3V=1.155WRth j-sp=8℃/WRth b-a ≤(Tjmax —Ta - Rth j-sp×Pled)/ PtotalRth b-a ≤(150℃—45℃ - 8℃/W×1.155 W)/ 18.48 WRth b-a ≤5.182℃/W由以上计算可以得出：散热部件热阻Rth b-a ≤5.182℃/W时灯具才可以在45℃的外部环境中使用。

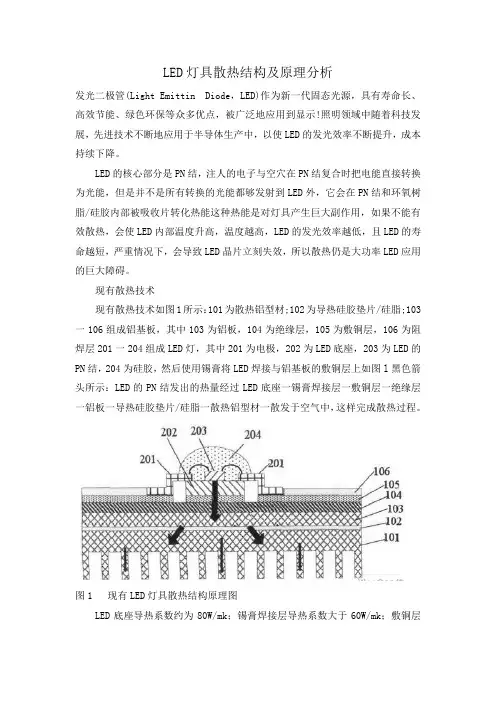

LED灯具散热结构及原理分析发光二极管(Light Emittin Diode，LED)作为新一代固态光源，具有寿命长、高效节能、绿色环保等众多优点，被广泛地应用到显示!照明领域中随着科技发展，先进技术不断地应用于半导体生产中，以使LED的发光效率不断提升，成本持续下降。

LED的核心部分是PN结，注人的电子与空穴在PN结复合时把电能直接转换为光能，但是并不是所有转换的光能都够发射到LED外，它会在PN结和环氧树脂/硅胶内部被吸收片转化热能这种热能是对灯具产生巨大副作用，如果不能有效散热，会使LED内部温度升高，温度越高，LED的发光效率越低，且LED的寿命越短，严重情况下，会导致LED晶片立刻失效，所以散热仍是大功率LED应用的巨大障碍。

现有散热技术现有散热技术如图1所示：101为散热铝型材;102为导热硅胶垫片/硅脂;103一106组成铝基板，其中103为铝板，104为绝缘层，105为敷铜层，106为阻焊层201一204组成LED灯，其中201为电极，202为LED底座，203为LED的PN结，204为硅胶，然后使用锡膏将LED焊接与铝基板的敷铜层上如图l黑色箭头所示：LED的PN结发出的热量经过LED底座一锡膏焊接层一敷铜层一绝缘层一铝板一导热硅胶垫片/硅脂一散热铝型材一散发于空气中，这样完成散热过程。

图1 现有LED灯具散热结构原理图LED底座导热系数约为80W/mk；锡膏焊接层导热系数大于60W/mk；敷铜层的导热系数约为400W/mk，铝板和铝型材的导热系数约为200W/mk，绝缘层的导热系数约为Iw/mk，导热硅胶垫片/硅脂约为SW/mk，但是越靠近LED的PN结，热流密度越高，且导热硅胶片/硅脂已经有铝板横向导热均温了，这样绝缘层的热流密度要比导热硅胶垫片/硅脂的热流密度高很多，所以综上所述，可以明显看出散热瓶颈在于铝基板的绝缘层。

LED灯具散热新技术既然散热瓶颈是铝基板上的绝缘层，那么，对于热电分离的LED来说，就可以使用如下新的加工工艺处理铝基板，大大增强LED灯具散热能力如图2所示：在铝基板的原LED底座下的位置，钻孔去掉敷铜层和绝缘层，裸露出铝板，但是铝是无法直接焊锡的，还需要在裸露的铝板上镀上能够焊锡金属层经过反复的研究探讨和加工验证，采用如下的加工工艺：首先在裸露的铝板上沉锌，再在锌面上镀镍，然后在镍上镀铜，最后在铜上喷锡或沉金采用以上加工顺序加工的镀层附着力强，导热性能好，经过以上镀层工艺后就可以把LED焊接在铝板上了。

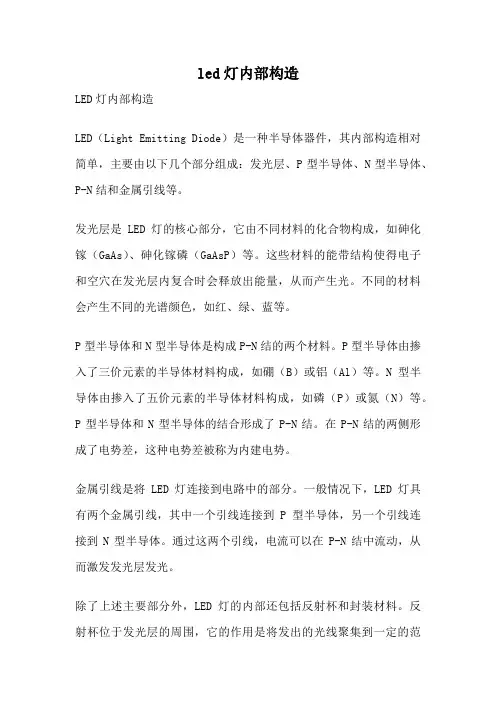

led灯内部构造LED灯是一种新型的照明产品，其内部构造非常复杂而精密。

本文将从LED灯的内部构造、工作原理和优势等方面进行详细介绍。

一、LED灯的内部构造LED灯的内部构造主要包括以下几个部分：LED芯片、散热器、电路板、灯罩和电源等。

1. LED芯片：LED芯片是LED灯的核心部分，也是发光的源头。

它由半导体材料组成，经过特殊工艺制造而成。

LED芯片通常采用红、绿、蓝三种颜色的发光材料，通过不同的组合和控制，可以实现多种颜色的发光效果。

2. 散热器：由于LED芯片在工作过程中会产生热量，散热器的作用就是将这部分热量迅速散发出去，防止LED芯片过热而影响发光效果和寿命。

常见的散热器材质有铝合金和陶瓷等。

3. 电路板：LED灯的电路板是将电源和LED芯片连接起来的重要组成部分。

电路板上包含有电子元器件和导线等，起到传导电流和控制LED发光的作用。

4. 灯罩：灯罩是保护LED芯片和电路板的外壳，同时也可以起到散光和调节光线亮度的作用。

常见的灯罩材质有塑料、玻璃和金属等。

5. 电源：LED灯的电源是提供LED灯正常工作所需的电能。

电源的种类有直流电源和交流电源两种，根据不同的灯具用途和要求，可以选择不同类型的电源。

二、LED灯的工作原理LED灯的工作原理是基于半导体材料的发光效应。

当电流通过LED 芯片时，LED芯片中的电子和空穴结合，产生能量释放，从而产生光。

LED芯片中的半导体材料的能带结构决定了它的发光颜色。

LED灯的工作过程可以简单描述为：电源提供电流，经电路板传导到LED芯片，LED芯片产生光，光经过灯罩散射和调节后，形成我们所看到的光线。

三、LED灯的优势相比传统的照明产品，LED灯具有以下几个明显的优势：1. 高效节能：LED灯的发光效率高，能够将电能转化为光能的比例较高，相比传统灯具能节省更多的能源。

2. 长寿命：LED灯的寿命长，一般可达到几万到几十万小时，远远超过传统灯具。

这也降低了维护和更换成本。
