土的液塑限实验步骤:1.取0.5mm筛下的代表性土样200g,分开放入三个盛土杯皿中,加入不同数量的蒸馏水,土样的含水率分别控制在液限(a点),略大于塑限(c点)和两者的中间状态(b点),用调土刀调匀,放置18h以上,(定a点锥入深度,对于100g锥应为20±0。
2mm;对于76g锥应为17mm。
测定c点的锥入深度,对于100g锥应控制在5mm以下;对于76g锥应控制在2mm以下.2.将备好的土样搅拌均匀,分层装入盛图杯,压密,使空气逸出.3.将装好的土样的试杯放在联合测定仪的升降坐上,待锥尖与土样刚好接触,锥体下落,5s时度数的锥入深度h1。
4.改变锥尖与土的接触位置,测得锥入深度h2,h1与h2允许误差0。
5mm,否则应重做,取h1,h2平均值作为该点的锥入深度h。
5.去掉锥尖处的凡士林,取10g以上的土样两个,测定其含水率,计算含水率平均值ω.6.重复上述步骤,对其他两个含水率土样经行试验,测其锥入深度与含水率。
结果整理方法:1.在双对数坐标纸上,以含水率为横坐标,锥入深度为纵坐标,点绘啊a,b,c三点,连此3点应成一条直线,如3点不在同一条直线上,要过a点与b,c两点连两条直线,根据液限在hp-ω1图上查得hp,以此hp再在h—ω图的ab,ac两直线上求出相应的两个含水率,当两个含水率的差值小于2%时,以该两点含水率的平均值与a点连成一条直线,当两个含水率差值大于2%时,应重做试验.2.在h—ω图上,对于100g锥,查得纵坐标入土深度h=20mm所对应的含水率为液限,若采用76g锥,则在h—ω图上,查的纵坐标入土深度h=17mm所对应的横坐标的含水率位土样的液限3.100g锥塑限应根据液限,通过hp—ω1关系曲线,查的hp,再由h—ω图求出入土深度为hp时所对应的含水率限为塑限。
4.对于76g锥,通过其锥土的深度h与含水率ω的关系曲线,查的锥入深度为2mm所对应的含水率即为该土的塑限。
锥入深度h
(m m
)
含水率(%)
塑性指数 = %
备 注 :
含水率(%)塑限 (%)= %
盒号#盒质量( g)盒+湿土质量
(g)盒+干土质量
(g)试验: 复核: 日期:
入土深度
含水率
平均含水率
(%)
水质量(g)
干土质量(g)液限 (%)= %3
锥入深度与含水率(h-w)关系图
1/2(h1+h2)
(mm)h2 (mm)土样
h1 (mm)
主要仪器设备
及编号
液塑限联合测定仪试验次数
1
2
委托/任务编号/工程部位/用途试验条件试验日期
样品描述样品名称试验依据JTG E40-2007《公路土工试验规程》
样品编号 第 页,共 页
土的界限含水率试验检测记录表(液塑限联合测定仪法)JJ0102a
试验室名称:杨白公路改建工程第二合同段工地试验室编号:。
一、实验目的1. 了解液限和塑限的概念及意义;2. 掌握液限和塑限实验的操作步骤;3. 学会根据实验结果确定土的液限和塑限;4. 提高对土的物理性质的认识。
二、实验原理液限和塑限实验是土力学实验中的一项基本实验,用于测定土的液限和塑限,进而确定土的液塑限指标。
液限是指土样在自由状态下,从流动状态转变为塑性状态的含水率;塑限是指土样在自由状态下,从塑性状态转变为半固态状态的含水率。
三、实验仪器与材料1. 仪器:液塑限联合测定仪、称量瓶、干燥箱、电子天平、蒸馏水、滤纸等;2. 材料:土样。
四、实验步骤1. 土样的准备:称取土样50g,放入称量瓶中,置于干燥箱中烘干至恒重,取出后放入干燥器中冷却至室温,称量后计算含水率;2. 制备土样:根据土样的含水率,按液限、塑限以及二者中间状态分别制备三种不同含水率的土样;3. 液限测定:将制备好的土样放入液塑限联合测定仪的样品筒中,加入适量的蒸馏水,搅拌均匀后,使土样达到液限状态,记录此时土样的含水率;4. 塑限测定:将液限测定后的土样取出,置于滤纸上,轻轻拍打,使土样达到塑限状态,记录此时土样的含水率;5. 结果计算:根据实验数据,计算液限和塑限。
五、实验结果与分析1. 实验结果:液限:25.5%塑限:16.0%2. 结果分析:根据实验结果,该土样的液限为25.5%,塑限为16.0%。
根据液塑限指标,可以判断该土为粘土类土,具有较好的塑性。
六、实验结论1. 通过本次实验,掌握了液限和塑限实验的操作步骤;2. 能够根据实验结果确定土的液限和塑限;3. 提高了土力学实验技能,为今后从事土工工程实践奠定了基础。
七、实验注意事项1. 实验过程中,应注意土样的均匀性,避免因土样不均匀导致实验结果误差;2. 液限和塑限实验过程中,应确保土样的含水率达到要求,避免因含水率过高或过低导致实验结果误差;3. 实验过程中,应注意液塑限联合测定仪的校准,确保实验结果的准确性。
八、实验总结本次液限塑限实验,通过对土样的液限和塑限进行测定,掌握了液限和塑限实验的操作步骤,提高了土力学实验技能。
土的液塑限联合测定试验一、实验预备(1)土膏的制备土膏应充分调匀,不调匀会影响测试数据的准确性。
为使土样更具代表性,应尽量只使用一个盛土容器。
(2)试验点的选取国标对三点的选取有如下建议:锥尖入土深度宜采用3-4 mm,7-9 mm,15-17 mm。
二、实验设备(1)液塑限联合测定仪如图一所示,包括带标尺的圆锥仪、电磁铁、显示屏、控制开关和试样杯。
圆锥质量为76g,锥角为30度;读数显示宜采用光电式;游标式和百分表式试样杯内径为40-50mm,高度为30-40mm。
(2)最小分度值为0.01g的天平。
(3)烘箱。
(4)铝制称量盒、调土刀、0.5mm筛、凡士林等。
三、试样的制备本实验采用天然含水率土样,取代表性土样250g,将试样放在橡皮板上用纯水将土样调成均匀膏状,放入调土皿,浸润过夜。
四、操作步骤(l)本试验宜采用天然含水率试样,当土样不均匀时,采用风干试样,当试样中含有粒径大于0.5mm的土粒和杂物时,应过0.5mm筛。
(2)当采用天然含水率土样时,取代表性土样250g;采用风干试样时,0.5mm筛下的代表性土样200g,将试样放在橡皮板上用纯水将土样调成均匀膏状,放入调土皿,浸润过夜。
(3)将制备的试样充分调拌均匀,填入试样杯中,填样时不应留有空隙,较干的试样应充分搓揉,密实地填入试样杯中,填满后刮平表面。
(4)将试样杯放在联合测定仪的升降座上,在圆锥上抹一薄层凡士林,接通电源,使电磁铁吸住圆锥。
(5)调节零点,将屏幕上的标尺调在零位,调整升降座、使圆锥尖接触试样表面,指示灯亮时圆锥在自重下沉入试样,经5s后测读圆锥下沉深度(显示在屏幕上),取出试样杯,挖去锥尖入土处的凡士林,取锥体附近的试样不少于10g ,放入称量盒内,测定含水率。
(6)将全部试样再加水或吹干并调匀,重复本条(3)至(5)款的步骤分别测定第二点、第三点试样的圆锥下沉深度及相应的含水率。
液塑限联合测定应不少于三点。
(注:圆锥入土深度宜为3-4mm ,7-9mm ,15-17mm 。

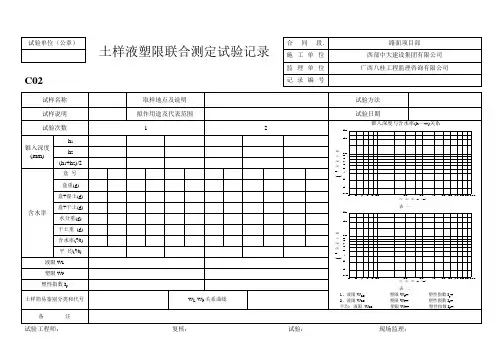

试验单位(公章) 土样液塑限联合测定试验记录合 同 段. 路面项目部施工单位 西部中大建设集团有限公司监理单位 广西八桂工程监理咨询有限公司C02记录编号试样名称 取样地点及说明 试验方法 试样说明拟作用途及代表范围 试验日期试验次数12锥入深度与含水率(h —w)关系102030405060708090100987651.523456789102030含 水 率 w (%)锥入深度h (mm)表 一102030405060708090100987651.523456789102030含 水 率 w (%)锥入深度h (mm)表 二1、液限W L= 塑限W P = 塑性指数I p =2、液限W L= 塑限W P = 塑性指数I p = 平均:液限 W L= 塑限W P = 塑性指数I p =锥入深度(mm)h 1h 2(h 1+h 2)/2含水率盒 号. 盒重(g) 盒+湿土(g)盒+干土(g)水分重(g) 干土重 (g)含水率(%)平 均(%)液限W L 塑限W P塑性指数I p土样简易鉴别分类和代号W L -W P 关系曲线备 注试验工程师: 复核: 试验: 现场监理:试验单位(公章) 土样液塑限联合测定试验记录合 同 段.施工单位 西部中大建设集团有限公司监理单位 甘肃省交通科学研究院有限公司C02记录编号试样名称 取样地点及说明 试验方法 试样说明拟作用途及代表范围 试验日期试验次数12锥入深度与含水率(h —w)关系102030405060708090100987651.523456789102030含 水 率 w (%)锥入深度h (mm)表 一102030405060708090100987651.523456789102030含 水 率 w (%)锥入深度h (mm)表 二1、液限W L= 塑限W P = 塑性指数I p =2、液限W L= 塑限W P = 塑性指数I p = 平均:液限 W L= 塑限W P = 塑性指数I p =锥入深度(mm)h 1h 2(h 1+h 2)/2含水率盒 号. 盒重(g) 盒+湿土(g)盒+干土(g)水分重(g) 干土重 (g)含水率(%)平 均(%)液限W L 塑限W P塑性指数I p土样简易鉴别分类和代号W L -W P 关系曲线备 注试验工程师: 复核: 试验:。
土工实验指导书及报告测定土的液限和塑限(锥式仪法和搓条法)一、基本原理在界限含水率中,意义最大的是从粘流状态过渡到粘塑状态的液限(w L)和从塑态过渡到半固态的塑限(w p)。
土的塑性指数是液限与塑限之差(Ip=w L-w p),是表示土的塑性强弱的指标。
对于液限的测定,我国广泛使用的是锥式液限仪,圆锥质量76g,锥角30°,距锥尖10mm 处刻有一环形线。
当锥在自重作用下沉入土中的深度恰为10mm时,则认为此时的含水率就为液限。
土的塑态与固态间的界限含水率称土的塑限。
塑限的测定依据主要是根据土处于塑态时可塑成任意形状且不产生裂纹;处于固态时则很难搓成任意形状,若勉强为之,则土面要发生裂纹或断折等现象。
以这两种物理状态为待征,确定塑态和固态的界限。
也就是说,当土被搓成一定粗细的土条且表面开始出现裂纹时的含水率,即为塑限。
此外,我国还采用圆锥式液塑限联合测定仪测定液限和塑限。
它是用瓦氏圆锥仪在专门的仪器上测定土在不同含水率时的圆锥入土深度,在双对数坐标纸上绘成圆锥入土深度与含水率的关系直线。
在直线上分别查得圆锥入土深度为17mm、l0mm和2mm时的相应含水率,即为碟式仪液限(等效)、锥式仪液限和塑限。
二、锥式液限仪测定液限(一)仪器设备1、铝盒、调土杯及调土刀2、锥式液限仪(如图);3、天平:感量为0.01g;4、筛:孔径为0.5mm;5、磁钵和橡皮头研棒;6、烘箱;7、干燥器。
(二)操作步骤1、制备土样取天然含水率的土样50g捏碎过筛;若天然土样已风干,则取样80g研碎,并过0.5mm 筛;加蒸馏水调成糊状,盖上湿布或置保湿器内12h以上,使水分均匀分布。
2、装土样于调土杯中将备好的土样再仔细拌匀一次,然后分层装入试杯中;用手掌轻拍试杯,使杯中空气逸出;待土样填满后,用调土刀抹平上面,使之与杯缘齐平。
3、放锥(1)在平衡锥尖部分涂上一薄层凡士林,以拇指和食指执锥柄,并保持锥体垂直,使锥尖与试样面接触,轻轻松开手指,使锥体在其自重作用下沉入土中;注意,放锥要平稳避免产生冲击力。
