拱桥的构造和特点

中国古代拱桥介绍一、什么是拱桥拱桥是指由拱形结构构成的桥梁，它是中国古代建筑中的重要形式之一。

拱桥利用石材或木材等材料建造，在中国的古代建筑史上占据着重要的地位。

拱桥因其独特的结构和美观的外观而受到广泛的赞誉和喜爱。

二、中国古代拱桥的特点1. 结构稳固：拱桥采用拱形结构，能够有效地抵抗自身重量和外力的作用，使桥梁更加稳固耐用。

2. 美观大气：拱桥在设计上注重线条的流畅和比例的协调，外观华丽典雅，给人一种庄重大气的感觉。

3. 工艺精湛：中国古代建筑工匠善于利用石材和木材进行建筑，拱桥的制作工艺非常精湛，每一块石头或木材都经过精心雕琢和拼接，使得拱桥更加精美。

4. 历史底蕴：中国古代拱桥有着悠久的历史，代表了古代建筑的独特风格和技术水平，承载了丰富的历史文化内涵。

三、中国古代著名的拱桥1. 赵州桥：位于河北省赵县，是中国现存最古老的石拱桥之一。

赵州桥建于公元605年，至今已有1400多年的历史。

它是由20个石拱构成，每个石拱都经过精心雕刻，形成了独具特色的桥梁风格。

2. 雁塔桥：位于陕西省西安市，是中国古代建筑中的一颗明珠。

雁塔桥以其精湛的工艺和独特的设计而闻名，是中国古代拱桥的代表之一。

它建于公元652年，距今已有1300多年的历史。

3. 平遥古城墙上的拱桥：平遥古城位于山西省平遥县，城墙上的拱桥是其重要景观之一。

这些拱桥建于明清时期，以其独特的风格和精湛的工艺而闻名。

这些拱桥不仅起到了交通的作用，同时也成为了平遥古城的标志性建筑。

4. 乌鲁木齐吐鲁番河大桥：位于新疆乌鲁木齐吐鲁番河上，是中国最长的拱桥之一。

这座桥梁建于公元1907年，全长约206米，采用石砌结构。

它的建造不仅充分展示了当时的技术水平，同时也提升了乌鲁木齐市的交通便利性。

四、拱桥的文化意义拱桥在中国古代被广泛应用于建筑中，不仅仅是为了满足交通和通行的需求，更是具有重要的文化意义。

拱桥代表了古代建筑的精华，是中国古代建筑文化的重要组成部分。

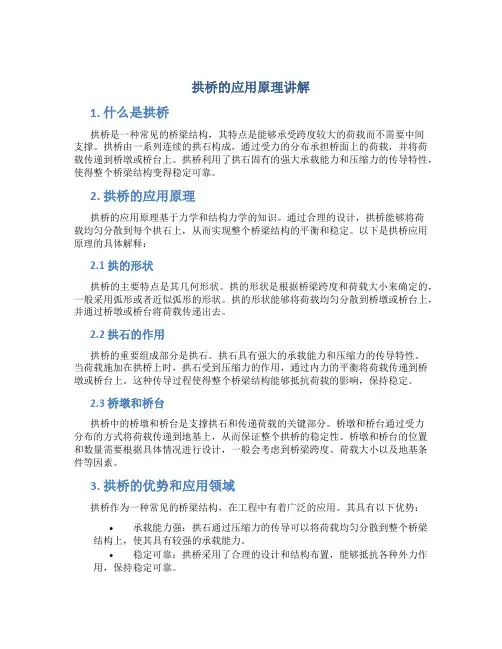

拱桥的应用原理讲解1. 什么是拱桥拱桥是一种常见的桥梁结构，其特点是能够承受跨度较大的荷载而不需要中间支撑。

拱桥由一系列连续的拱石构成，通过受力的分布承担桥面上的荷载，并将荷载传递到桥墩或桥台上。

拱桥利用了拱石固有的强大承载能力和压缩力的传导特性，使得整个桥梁结构变得稳定可靠。

2. 拱桥的应用原理拱桥的应用原理基于力学和结构力学的知识。

通过合理的设计，拱桥能够将荷载均匀分散到每个拱石上，从而实现整个桥梁结构的平衡和稳定。

以下是拱桥应用原理的具体解释：2.1 拱的形状拱桥的主要特点是其几何形状。

拱的形状是根据桥梁跨度和荷载大小来确定的，一般采用弧形或者近似弧形的形状。

拱的形状能够将荷载均匀分散到桥墩或桥台上，并通过桥墩或桥台将荷载传递出去。

2.2 拱石的作用拱桥的重要组成部分是拱石。

拱石具有强大的承载能力和压缩力的传导特性。

当荷载施加在拱桥上时，拱石受到压缩力的作用，通过内力的平衡将荷载传递到桥墩或桥台上。

这种传导过程使得整个桥梁结构能够抵抗荷载的影响，保持稳定。

2.3 桥墩和桥台拱桥中的桥墩和桥台是支撑拱石和传递荷载的关键部分。

桥墩和桥台通过受力分布的方式将荷载传递到地基上，从而保证整个拱桥的稳定性。

桥墩和桥台的位置和数量需要根据具体情况进行设计，一般会考虑到桥梁跨度、荷载大小以及地基条件等因素。

3. 拱桥的优势和应用领域拱桥作为一种常见的桥梁结构，在工程中有着广泛的应用。

其具有以下优势：•承载能力强：拱石通过压缩力的传导可以将荷载均匀分散到整个桥梁结构上，使其具有较强的承载能力。

•稳定可靠：拱桥采用了合理的设计和结构布置，能够抵抗各种外力作用，保持稳定可靠。

•施工简便：相比于其他桥梁结构，拱桥的施工相对简便，有利于加快工程进度。

•美观大气：拱桥的弧形形状和工艺搭配，给人一种美观大气的感觉。

拱桥广泛应用于以下领域：•城市道路桥梁：拱桥作为城市道路桥梁的常见形式，能够连接两侧的道路，承载来往车辆和行人的交通。

拱桥科普介绍
拱桥是一种常见的建筑结构，具有经典美感和优良的承载性能。

下面是对拱桥的科普介绍：
1.定义：拱桥是一种建筑形式，由一系列连续的拱构成，可用
于横跨河流、道路或山谷等地形。

2.结构特点：拱桥最显著的特点是由一系列拱构成的主要承重
结构。

拱是一种曲线形状，其构造使得施加在拱上的力能够传递到桥的两端或支撑结构上。

这种结构使得拱桥能够抵抗外部载荷并分散荷载，从而保持稳定和承重能力。

3.拱的类型：拱桥可分为多种类型，常见的包括圆拱、椭圆拱、
扁拱、等腰三角拱等。

每种类型的拱都有不同的特点和适用范围。

4.石拱桥：在早期的建筑中，石材常用于拱桥的建造。

石拱桥
因材质坚固耐久，在许多历史古城和文化遗址中仍有保存。

例如，意大利的斯佩拉桥、中国的洛阳桥等都是著名的石拱桥。

5.钢筋混凝土拱桥：随着工程技术的进步，钢筋混凝土成为常
用的材料用于拱桥的建造。

钢筋混凝土拱桥具有较好的强度和耐久性，适用于大跨度和大荷载的情况。

6.历史意义：拱桥的建造历史悠久，可以追溯到古代文明。

拱
桥的设计和建造技术也代表着当时社会和工程技术的发展水平。

许多古代拱桥成为文化遗产和建筑的典范。

拱桥作为一种建筑结构，以其优雅的曲线形状和良好的载荷分布而闻名。

拱桥的设计和建造需要深厚的工程知识和计算能力。

通过科学的设计和建造，拱桥具有强大的承重能力，并成为人类建筑工程的重要成就之一。

物理拱桥知识点总结一、介绍拱桥是由一系列弓形或拱形结构组成的桥梁，其主要作用是支撑和传递桥梁上的荷载。

拱桥是古代桥梁工程中常见的一种桥梁形式，其设计和施工需要考虑许多物理和工程原理。

本文将介绍拱桥的物理知识点，包括其结构特点、力学原理、设计参数等内容。

二、结构特点1. 弧线结构：拱桥的主要特点是采用弧线结构，弯曲的形状可以有效地承受来自上部结构和地基的荷载。

弧线结构还能将荷载通过拱脚传递到桥台和地基上。

2. 三力平衡：拱桥的力学特点主要是三力平衡。

即桥梁上的荷载通过拱脚传递到桥台和地基上，使得整个桥梁系统处于平衡状态。

3. 拱脚特点：拱脚是拱桥的主要支撑部分，其承受高弯度力和大荷载，需要具有足够的强度和稳定性。

三、力学原理1. 拱桥受力分析：拱桥的受力分析主要包括内力分析和外力分析两个方面。

内力分析是通过分析拱桥结构中的各个部分，求解各个部分的内力分布规律；外力分析是通过分析外部荷载对拱桥的影响，求解拱桥整体受力情况。

2. 拱桥结构受力特点：拱桥的结构受力特点主要有以下几个方面：① 拱脚受力规律：拱脚受力主要是受到桥梁上的压力，需要具有足够的抗压能力。

② 拱顶受力规律：拱顶受力主要是受到桥梁上的拉力，需要具有足够的抗拉能力。

③ 拱脚和拱顶受力的相互作用：拱脚和拱顶的受力相互作用使得整个拱桥结构处于平衡状态。

3. 拱桥受力分析方法：拱桥的受力分析主要包括定力分析、曲线割线法、直线割线法和有限元分析等方法。

四、设计参数1. 拱桥的设计参数主要包括以下几个方面：① 拱度：拱度是指拱脚到拱顶的垂直距离，其大小直接影响着拱桥的承载能力和稳定性。

② 跨径：跨径是指拱桥两个拱脚之间的距离，其大小直接影响着拱桥的通行能力和荷载承载能力。

③ 拱脚高度：拱脚高度是指拱脚的垂直高度，其大小直接影响着拱桥的受力分布和荷载承载能力。

2. 拱桥的设计原则：拱桥的设计原则主要包括荷载合理分配、结构稳定可靠、材料选用合理等方面。

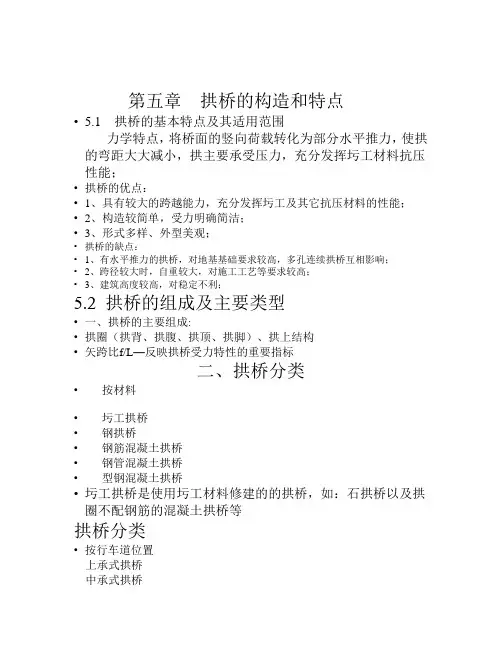

第五章拱桥的构造和特点•5.1 拱桥的基本特点及其适用范围力学特点，将桥面的竖向荷载转化为部分水平推力，使拱的弯距大大减小，拱主要承受压力，充分发挥圬工材料抗压性能；•拱桥的优点：•1、具有较大的跨越能力，充分发挥圬工及其它抗压材料的性能；•2、构造较简单，受力明确简洁；•3、形式多样、外型美观；•拱桥的缺点：•1、有水平推力的拱桥，对地基基础要求较高，多孔连续拱桥互相影响；•2、跨径较大时，自重较大，对施工工艺等要求较高；•3、建筑高度较高，对稳定不利；5.2 拱桥的组成及主要类型•一、拱桥的主要组成:•拱圈（拱背、拱腹、拱顶、拱脚）、拱上结构•矢跨比f/L—反映拱桥受力特性的重要指标二、拱桥分类•按材料•圬工拱桥•钢拱桥•钢筋混凝土拱桥•钢管混凝土拱桥•型钢混凝土拱桥•圬工拱桥是使用圬工材料修建的的拱桥，如：石拱桥以及拱圈不配钢筋的混凝土拱桥等拱桥分类•按行车道位置上承式拱桥中承式拱桥下承式拱桥•按拱轴线型式：圆弧拱桥抛物线拱桥选链线拱桥•按拱上结构形式：实腹式拱桥空腹式拱桥按截面板拱桥箱型拱桥肋拱桥双曲拱桥按结构受力图式：•简单体系：无铰拱二铰拱三铰拱组合体系（有无推力）：刚架拱桥桁架拱桥桁式组合拱梁拱组合桥系杆拱桥-按拱肋及系杆的尺寸，柔性、刚性三、拱桥的选择与布置•1、应根据地形、地质条件及施工的方便和可能确定拱桥类型及分孔；•2、多孔拱桥最好选用等跨分孔；采用不等跨分孔应采取措施减少跨间的不平衡，如：不同的矢跨比，不同的拱脚标高及调整拱上建筑重量等；•3、选则合理的矢跨比及拱轴线，一般拱桥失跨比在1/5~1/10；•4、根据环境选择结构的造型及注意全桥的美观；永保桥跨越澜沧江，主孔为下承式80m肋拱桥，东岸2x24m连续梁，西岸1孔18m斜梁。

该桥为柔性纵梁的下承式肋拱桥，主拱圈的推力分别传至两岸桥台。

高明桥是一跨越西江的大型公路桥，主通航孔采用中承式钢管混凝土拱，引桥系钢筋混凝土肋拱。

物理拱桥知识点总结高中拱桥是一种古老的建筑结构，它以拱形为主要结构形式，能够承受跨度较大的桥梁结构，因此被广泛应用于桥梁工程中。

在物理学中，拱桥的设计和施工涉及了许多物理学原理和知识，包括受力分析、结构力学、材料力学等方面的知识。

本文将从物理学的角度，对拱桥的知识点进行总结。

一、拱桥的基本结构和受力特点1. 拱桥的基本结构拱桥是由拱身、桥面和桥墩等部分组成的，其中拱身是拱桥的主要受力构件，它承受着桥面上的荷载，并将荷载通过拱脚传递到桥墩上。

拱桥的结构特点是中间凸出，两边支撑，能够有效地承受桥面上的压力，从而使得桥梁能够跨越较大的跨度。

2. 拱桥的受力特点拱桥的受力特点包括了内力分析、支座反力分析、桥墩受力分析等方面。

在设计和施工拱桥时，需要考虑到拱桥的受力分布情况，以确保拱桥的稳定性和安全性。

在荷载作用下，拱桥内部会产生各种受力，如压力、张力、剪力等，这些受力需要通过受力分析的方法来确定，从而确保拱桥的受力合理。

二、拱桥的结构力学分析1. 拱桥的受力分析拱桥的受力分析是拱桥设计中的重要环节，它涉及了结构力学、材料力学等方面的知识。

在进行受力分析时，需要考虑到拱桥的整体结构，包括拱身的受力、桥墩的受力、支座的反力等。

通过受力分析的方法，可以确定拱桥各个部分的受力情况，从而确保拱桥的结构安全。

2. 拱桥的变形分析在荷载作用下，拱桥会产生一定的变形，这种变形会影响拱桥的结构安全和使用性能。

因此，在拱桥设计中，需要进行变形分析，以确定拱桥的变形情况。

通过变形分析，可以了解拱桥在荷载作用下的变形情况，从而确定拱桥的变形控制措施，确保拱桥的稳定性和安全性。

三、拱桥的材料力学分析1. 拱桥的材料选择拱桥的材料选择是拱桥设计中的关键环节，它涉及了材料力学、材料性能等方面的知识。

在拱桥设计中，通常采用混凝土、钢材等材料作为拱桥的主要构造材料，这些材料具有较高的强度和刚度，能够满足拱桥对材料强度和耐久性的要求。

2. 拱桥的材料性能分析在拱桥设计中，需要对所选用的材料进行性能分析，以确定材料的强度、刚度、耐久性等指标。

第五章 拱桥构造与设计5.1 概述一、拱桥的发展概况二、拱桥的特点 主要受力特点：支承处不仅产生竖 向反力，还产生水平推力，从而使拱主要受压。

·主要优点：跨越能力大；能充分做到就地取材；耐久性好，养护、维修费用小；外形美观；构造较简单，有利于广泛采用。

·主要缺点：1）是有推力的结构，而且自重较大，因而水平推力也较大，增加了下部结构的工程量，对地基要求也高；2）随跨径的增大和桥高的提高，增大了拱桥的施工难度，提高了拱桥的总造价。

拱桥施工工序多，需要的劳动力多，施工工期长。

3）由于水平推力较大，在连续多孔的大、中桥中，为防止一孔破坏而影响全桥的安全，需要采取较复杂的措施，或设置单向推力墩，增加了造价；4）上承式拱桥的建筑高度较高。

拱桥的缺点正在逐步得到改善和克服：200~600m 范围内，拱桥仍然是悬索桥和斜拉桁架拱 双曲拱 拱桥国外： 石拱，木拱 十八世纪铸铁拱 十九世纪 钢拱 钢筋混凝土拱国内： 石拱，木拱钢筋混凝土拱 刚架拱桁式组合拱 钢管拱新型组合体系拱1964年70年代 80年代 80年代中桥的竞争对手。

三拱桥的组成及主要类型（一）、拱桥的主要组成一般上承式拱桥，桥跨结构是由主拱圈、拱上建筑等组成。

主拱圈是拱桥的主要承重结构。

拱上结构或拱上建筑：在桥面与主拱圈之间需要有传递压力的构件或填充物，以使车辆能在平顺的桥道上行驶。

桥面系和这些传力构件或填充物统称为拱上结构或拱上建筑。

拱桥的下部结构：由桥墩、桥台及基础等组成，用以支承桥跨结构的荷载传至地基。

技术名称．．．．：拱顶：拱圈最高点。

拱脚（起拱面）：拱圈和墩台连接处。

拱轴线：拱圈各横向截面（或换算截面）的形心连线。

拱背：拱圈的上曲面。

拱腹：拱圈的下曲面。

起拱线：起拱面与拱腹相交的直线。

净跨径：每孔桥跨两个起拱线之间的水平距离；计算跨径：相邻两拱脚截面形心点之间的的水平距离，也就是拱轴线两端点之间的水平距离。

净矢高：拱顶截面下缘至起拱线连线的垂直距离；计算矢高：拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离；矢跨比：拱圈或（拱肋）的净矢高与净跨径之比，或计算矢高与计算跨径之比。

拱桥的结构形式拱桥是一种具有优美曲线形状的桥梁结构，它以拱形来承载桥面的重量，将桥上的荷载转移到桥墩上，再通过桥墩传递到地基上。

拱桥的结构形式独特，既能满足桥梁的功能需求，又具有独特的美学价值。

一、古代拱桥的结构形式古代的拱桥多采用石材或砖石结构，因其坚固耐用而广泛应用。

这些拱桥常常呈现出优美的弧线形状，不仅仅是一座通行工具，更是一种艺术品。

悬索桥、拱桥、斜拉桥是三种主要的桥梁结构形式。

古代拱桥的设计者们通过巧妙的构思，创造出了许多令人惊叹的建筑奇迹。

二、现代拱桥的结构形式随着科学技术的进步，现代拱桥的结构形式也发生了巨大的变化。

现代拱桥常常采用钢材和混凝土等材料，这些材料具有高强度和抗压性能，能够承受更大的荷载。

同时，现代拱桥的设计也注重环保和可持续性发展，追求更高的安全性和经济性。

三、拱桥的特点和优势拱桥作为一种独特的桥梁结构形式，具有许多特点和优势。

首先，拱桥的结构稳定，能够分散荷载，承受更大的压力。

其次，拱桥的造型美观，可以成为城市的地标建筑，提升城市的形象和吸引力。

此外，拱桥还能够适应各种地形和环境条件，具有较好的适应性和灵活性。

四、拱桥的应用领域拱桥的应用领域非常广泛，包括城市道路、高速公路、铁路、水利工程等。

在城市道路中，拱桥常常用于跨越河流、湖泊或山谷等地形，连接两个不同的地区。

在高速公路和铁路中，拱桥能够承受大的荷载，保证交通的安全和畅通。

在水利工程中，拱桥常常用于引水渠、水闸等建筑物的建设，起到连接和支撑的作用。

五、拱桥的发展趋势随着城市化进程的加快和人们对生活质量的要求提高，拱桥的发展趋势也在不断变化。

未来的拱桥可能会更加注重环保和可持续性发展，采用更加先进的材料和技术。

同时，拱桥的设计也会更加注重人性化和美学价值，使桥梁不仅仅是一座通行工具，更是一种艺术品。

六、总结拱桥作为一种独特的桥梁结构形式，具有许多特点和优势。

古代的拱桥以其优美的弧线形状和坚固耐用的特性令人叹为观止。
