《桥梁构造与施工》（道路桥梁专业）课程教学大纲攀枝花市XXXXX学校建设工程教学部2011年9月桥梁构造与施工教学大纲一、课程性质与任务本课程是中等职业学校道路桥梁专业专业的一门主干专业课程。

其主要任务是学习常见的公路桥梁和拱桥的上部构造形式以及桥梁墩台构造，其中包括桥梁承重构件（梁、板）、桥面系和支座构造以及石拱桥和其他拱桥的构造。

还学习常用的桥梁施工放样方法、一般施工工艺以及桥梁施工质量检验方法；培养学生拥有桥梁施工理论知识的基本能力；同时培养学生认真负责、严谨细致的工作作风。

为提高学生全面素质形成综合职业能力和为继续专业课程的学习打下基础。

并注意渗透思想教育教学，加强学生的职业道德教育。

二、课程教学目标1．知识目标①能够描述桥梁的组成和分类；②能够描述常用的公路桥梁的形式与构造；③运用《公路桥涵设计通用规范》、《公路圬工桥涵设计规范》、《公路钢筋混凝土及预应力混凝土桥涵设计规范》、《公路桥涵地基与基础设计规范》④解释《公路桥涵施工技术规范》中有关常用桥涵形式的施工要求。

2．能力目标①应用《公路桥涵施工技术规范》和桥梁施工手册资料，按程序指导单项工程施工；②进行施工测量和放样；③按照《公路桥涵施工技术规范》中要求的工程施工质量标准，参与工程质量检验；④描述桥涵工程中的新结构、新方法、新工艺。

3．德育目标培养学生对工作认真负责、一丝不苟的工作态度；培养学生热爱专业、勤于钻研、乐于奉献的精神；培养学生对工民建事业的执著追求；培养学生实事求是的科学态度。

三、学时与学分本课程学时为：96学时；学分为：学分。

四、教学内容和要求1．桥梁构造（1）绪论①描述桥梁的组成和分类；②论述桥梁设计的基本要求和设计程序；③分析影响桥型选择的因素；④描述桥梁的横纵断面设计的内容。

（2）梁桥构造①描述桥梁的类型；②描述简支梁的构造；③描述简支板桥的构造；④描述梁桥桥面系构造和支座构造。

（3）拱桥构造①比较同等条件下简支梁和拱受力的不同点；②描述拱桥的构造特点和构造要求；③描述《公路圬工桥涵设计规范》对砖石拱桥的构造要求；④描述其他拱桥的构造特点（4）桥梁墩台构造①描述桥墩的常用类型和特点；②描述桥台的常用类型和特点；③描述《公路圬工桥涵设计规范》对桥梁墩台的构造要求；④描述《公路圬工桥涵设计规范》对桥台的构造要求。

桥梁构造与施工》（道路桥梁专业）课程攀枝花市XXXXX 学校建设工程教学部2011年9月桥梁构造与施工教学大纲一、课程性质与任务本课程是中等职业学校道路桥梁专业专业的一门主干专业课程。

其主要任务是学习常见的公路桥梁和拱桥的上部构造形式以及桥梁墩台构造，其中包括桥梁承重构件（梁、板）、桥面系和支座构造以及石拱桥和其他拱桥的构造。

还学习常用的桥梁施工放样方法、一般施工工艺以及桥梁施工质量检验方法；培养学生拥有桥梁施工理论知识的基本能力；同时培养学生认真负责、严谨细致的工作作风。

为提高学生全面素质形成综合职业能力和为继续专业课程的学习打下基础。

并注意渗透思想教育教学，加强学生的职业道德教育。

二、课程教学目标1．知识目标①能够描述桥梁的组成和分类；②能够描述常用的公路桥梁的形式与构造；③运用《公路桥涵设计通用规范》、《公路圬工桥涵设计规范》、《公路钢筋混凝土及预应力混凝土桥涵设计规范》、《公路桥涵地基与基础设计规范》④解释《公路桥涵施工技术规范》中有关常用桥涵形式的施工要求。

2．能力目标①应用《公路桥涵施工技术规范》和桥梁施工手册资料，按程序指导单项工程施工；②进行施工测量和放样；③按照《公路桥涵施工技术规范》中要求的工程施工质量标准，参与工程质量检验；④描述桥涵工程中的新结构、新方法、新工艺。

3．德育目标培养学生对工作认真负责、一丝不苟的工作态度；培养学生热爱专业、勤于钻研、乐于奉献的精神；培养学生对工民建事业的执著追求；培养学生实事求是的科学态度。

三、学时与学分本课程学时为：96 学时；学分为：学分。

四、教学内容和要求1．桥梁构造（1）绪论①描述桥梁的组成和分类；②论述桥梁设计的基本要求和设计程序；③分析影响桥型选择的因素；④描述桥梁的横纵断面设计的内容。

（2）梁桥构造①描述桥梁的类型；②描述简支梁的构造；③描述简支板桥的构造；④描述梁桥桥面系构造和支座构造。

（3）拱桥构造①比较同等条件下简支梁和拱受力的不同点；②描述拱桥的构造特点和构造要求；③描述《公路圬工桥涵设计规范》对砖石拱桥的构造要求；④描述其他拱桥的构造特点（4）桥梁墩台构造①描述桥墩的常用类型和特点；②描述桥台的常用类型和特点；③描述《公路圬工桥涵设计规范》对桥梁墩台的构造要求；④描述《公路圬工桥涵设计规范》对桥台的构造要求。

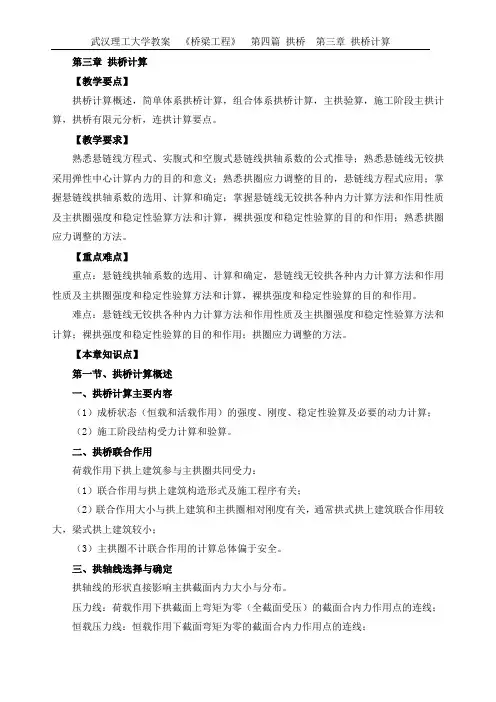

第三章拱桥计算【教学要点】拱桥计算概述，简单体系拱桥计算，组合体系拱桥计算，主拱验算，施工阶段主拱计算，拱桥有限元分析，连拱计算要点。

【教学要求】熟悉悬链线方程式、实腹式和空腹式悬链线拱轴系数的公式推导；熟悉悬链线无铰拱采用弹性中心计算内力的目的和意义；熟悉拱圈应力调整的目的，悬链线方程式应用；掌握悬链线拱轴系数的选用、计算和确定；掌握悬链线无铰拱各种内力计算方法和作用性质及主拱圈强度和稳定性验算方法和计算，裸拱强度和稳定性验算的目的和作用；熟悉拱圈应力调整的方法。

【重点难点】重点：悬链线拱轴系数的选用、计算和确定，悬链线无铰拱各种内力计算方法和作用性质及主拱圈强度和稳定性验算方法和计算，裸拱强度和稳定性验算的目的和作用。

难点：悬链线无铰拱各种内力计算方法和作用性质及主拱圈强度和稳定性验算方法和计算；裸拱强度和稳定性验算的目的和作用；拱圈应力调整的方法。

【本章知识点】第一节、拱桥计算概述一、拱桥计算主要内容（1）成桥状态（恒载和活载作用）的强度、刚度、稳定性验算及必要的动力计算；（2）施工阶段结构受力计算和验算。

二、拱桥联合作用荷载作用下拱上建筑参与主拱圈共同受力：（1）联合作用与拱上建筑构造形式及施工程序有关；（2）联合作用大小与拱上建筑和主拱圈相对刚度有关，通常拱式拱上建筑联合作用较大，梁式拱上建筑较小；（3）主拱圈不计联合作用的计算总体偏于安全。

三、拱轴线选择与确定拱轴线的形状直接影响主拱截面内力大小与分布。

压力线：荷载作用下拱截面上弯矩为零（全截面受压）的截面合内力作用点的连线；恒载压力线：恒载作用下截面弯矩为零的截面合内力作用点的连线；各种荷载压力线：各种荷载作用下截面弯矩为零的截面合内力作用点的连线； 理想拱轴线：与各种荷载压力线重合的拱轴线；合理拱轴线：拱截面上各点为受压应力，尽量趋于均匀分布，能充分发挥圬工材料良好的抗压性能；选择拱轴线的原则：尽量降低荷载弯矩值；考虑拱轴线外形与施工简便等因素。
