第二章 拱桥的设计

第二章 拱桥的设计

第二节 拱轴系数的选择和拱上建筑的布置
2、悬链线 实腹式拱桥的恒载压力线是一条悬链线。当不 计拱圈在恒载弹性压缩产生的影响时，拱圈截面 将只承受中心压力而无弯矩。 对于空腹式拱桥，由于拱上建筑的形式发生变 化，其相应的恒载压力线不再是悬链线，而是在 腹孔墩处有转折的多段曲线。如仍采用相应的悬 链线作拱轴线，恒载压力线与拱轴线将有偏离。 但是，理论证明，这种偏离对拱圈的控制截面的 内力是有利的。并且,已有现成完备的计算图表可 供使用，所以，悬链线是目前我国大、中跨径拱 桥采用最普遍的拱轴线型。
•拱圈的厚度
对钢筋混凝土拱
拱顶厚度 hd = (1 / 60 ~ 1 / 70 ) L 拱脚厚度 h j = hd / cos φ j 其中
φ j = 2tg −1 (2 f / L)
•拱圈截面的变化规律 截面变化规律
等截面（常用） 变截面（构造复杂）
拱截面正应力
N My σ= ± A I
其中 N自拱顶向拱脚逐渐增大，但M变化复杂与结构体系和截 面惯性矩I有关，下图为结构体系和截面惯性矩对弯矩的影响。
矩形，肋高h＝(1/40~1/60)L，宽b=(0.5~2.0)h
肋拱截面形式
工字形截面肋高h＝(1/25~1/35)L，宽b=(0.4~0.5)h 管形肋拱 箱形肋拱（后面介绍）
4、箱形板拱
箱形板拱：主拱圈由多室箱构成的拱，箱形拱通常采用预制拼装 施工。
截面挖空率大 中性轴居中
主要特点
抗弯和抗扭刚度大，整体性好 制作要求高，吊装设备多 由多条U形肋组成的多室箱形截面 多条工形肋组成的多室箱形截面
第二节 拱轴系数的选择和拱上建筑的布置
一、拱轴系数的确定 拱轴线的形状不仅直接影响着拱圈的内力分布 及截面应力的大小，而且它与结构的耐久性、经 济性和施工安全性等都有密切的关系。 选择拱轴线的原则，就是尽可能降低由于荷载 产生的弯矩数值。最理想的拱轴线是与拱上各种 荷载作用下的压力线相吻合。

圬工和钢筋混凝土拱桥设计 拱桥构造

圬工和钢筋混凝土拱桥设计 拱桥构造

钢筋混凝土板拱
n据桥宽需要可采用整体式 板拱或分割成若干板块
第二节 拱桥构造 一、主拱圈的构造 2、肋拱
纵梁
横梁
立柱
横系梁
拱肋
拱肋
第二节 拱桥构造 一、主拱圈的构造 2、肋拱 （1）材料
筋混凝土
混凝土
混凝土
普通钢筋
钢管
混凝土
管混凝土
混凝混土凝混凝土土
普通钢筋
型钢
拱肋的材 料形式
普通钢筋
混混凝凝土土
梁式拱上 建筑
第二节 拱桥构造 2、空腹式拱上建筑 1）腹孔
第二节 拱桥构造 二、拱上建筑的构造
2、空腹式拱上建筑 1）腹孔
（1）拱式拱上建筑
特点：构造简单，外形美观，重量较大。 布置：一般对称布置在靠近拱脚侧的一定区段内（1/3~1/4跨径 范围），一般3~6跨，也有采用全空腹型式。 跨径：根据主拱的受力条件确定，中小跨径2,5~5.5m，大跨径 （1/8~1/15）l。
2、伸缩缝与变形缝（※）
作用：使结构的计算图式尽量与实际的受力情况相符合；避免 拱上建筑不规则的开裂，以保证结构的安全使用和耐久性。 伸缩缝与变形缝的做法区别： 伸缩缝0.02—0.03m，施工时将木屑与沥青按1：1的比例配合压制 而成的预制板嵌入砌体或埋入现浇混凝土中即可。 变形缝:不留缝宽，可干砌、用油毛毡隔开或用低标号砂浆砌 筑。 设置位置区别：通常在相对变形（位移或转角）较大的位置 设置伸缩缝，在相对变形较小处设置变形缝。
第二节 拱桥构造 三、拱桥的其他细部构造
4、拱中铰的设置
（2）平铰
平铰接缝间可用低标号的砂浆填塞，也可用垫衬油毛毡或者 直接干。 中小跨径钢筋混凝土整体式拱桥。
第二节 拱桥构造 三、拱桥的其他细部构造

第二章拱桥构造

第二章拱桥构造

（二）空腹式拱上建筑
空腹式拱上建筑由多孔腹孔结构和桥面组成。由于 腹孔结构分为拱式腹孔和梁式腹孔，因此空腹式拱上建 筑又分为拱式和梁式两种（如下图）。
空腹式拱桥 a）拱式腹拱 b）梁式腹拱
1．拱式拱上建筑
拱式拱上建筑构造简单，外形美观，但重 量较大，一般多用于圬工拱桥（如下图a）。 目前也有采用全空腹形式，即在全拱内用腹拱 连续跨越，没有跨中实腹段，此时腹孔以奇数 孔为宜，（如下图b）所示。
拱圈与墩台及腹孔墩连接
（二）肋拱
用两条或多条分离的平行窄拱圈--即拱肋作 为主拱圈的拱称为肋拱（如下图）。在分离的肋 拱之间，需设置足够数量和刚度的横系梁，以保 证各拱肋的横向稳定性和整体性。
肋拱桥
拱肋是肋拱桥的主要承重结构，其肋数和间 距以及拱肋的截面形式主要根据桥梁宽度、所用 材料、施工方法与经济性等方面综合考虑决定。
拱肋的截面形式，根据跨度大小和载重等级， 可以选用实体矩形、工字形、箱形、管形等，如 图所示。
肋拱拱肋截面形式
管形肋拱是指采用钢管混凝土结构作为拱肋 的拱桥，一般有单管式、双管式（哑铃形）和四 管式（梯形、矩形），如下图所示。
钢管混凝土具有强度高、重量小、塑性好、 耐疲劳和抗冲击等优点，已广泛使用在中、下承 式拱桥中。目前，在上承式肋拱中也开始使用。
（３）由于是闭合空心截面，抗弯和抗 扭刚度大，拱圈的整体性好，应力分布较均 匀；
（４）单条拱肋刚度较大，稳定性较好， 能单箱肋成拱，便于无支架吊装；
（５）预制构件的精度要求较高，吊装设 备较多，适用于大跨径拱桥的修建。
因此箱形截面是大跨径拱桥一种比较经、 济合理的截面形式。
1．箱形拱截面的组合方式
腹孔墩
腹孔与墩台连接的两种做法：一是直接支 承在墩台上；一种是跨过墩顶，使桥墩两侧的 腹孔相连，如图所示。

桥梁工程-拱桥题库(含解答)

桥梁工程-拱桥题库(含解答)

第一节概述1．拱桥与梁桥相比在受力性能上有哪三点差异？答：①竖向荷载作用下，支承处存在水平推力H，且全拱均相等②由于水平推力使拱桥截面弯矩比同截面的梁桥小③主拱主要承受弯压内力2．拱桥按拱上结构的形式可分为哪两种类型？答：分为①实腹式拱桥②空腹式拱桥3．拱桥按结构体系可分为哪两类？各自受力特点是什么？答：如下表4．拱桥按主拱圈的横截面形式可分为哪四类？答：分为①板拱桥②肋拱桥③双曲拱桥④箱形拱桥5．何谓计算矢跨比？何谓净矢跨比？答：计算矢跨比（D）：拱圈（或拱肋）的计算矢高（f）与计算跨径（l）的比值净矢跨比（D。

）：拱圈（或拱肋）的净矢高（f。

）与净跨径（l。

）的比值拱顶截面第二节拱桥的构造与设计1.何谓板拱？答：主拱圈为矩形实体截面的拱桥，称为板拱2.何谓肋拱桥？其上部结构由哪几部分组成？答：肋拱桥是由两条或多条分离的平行拱肋，以及在拱肋上设置的立柱和横梁支承的形成部分组成的拱桥，其上部结构由横系梁、立柱、横梁、纵梁及桥面板组成。

3.箱形拱的主要特点有哪五点？答：①截面挖空率大，减轻了自重②箱形截面的中性轴大致居中，对于抵抗正负弯矩具有几乎相等的能力，能较好地适应主拱圈各截面的正负弯矩变化的需要③由于是闭合空心截面，抗弯和抗扭刚度大，拱圈的整体性好，应力分布较均匀④单条肋箱刚度较大，稳定性好，能单箱肋成拱，便于无支架吊装⑤制作要求较高，吊装设备较多，主要用于大跨径拱桥4.箱形截面常用的组成方式有哪四种？各种的优缺点是什么？答：① U型肋组成的多室箱形截面优点：预制不需要顶模，吊装稳定性好缺点：浇筑顶层砼时需要侧模，安装不方便② I型肋组成的多室箱形截面优点：无需浇筑顶层砼（不需要侧模），施工工序少缺点：吊装稳定性差③箱形肋组成的多室箱形截面优点：吊装稳定性好，抗弯、抗扭刚度大缺点：吊装自重大5.实腹式拱上建筑的特点是什么？答：①构造简单②施工方便③填料数量较多④恒重大6.拱上侧墙、护拱的作用各是什么？答：侧墙的作用是承受拱腹填料及车辆荷载所产生的侧压力（推力）护拱的作用是加强拱脚段拱圈，同时便于在多孔拱桥中敷设防水层和排出积水7.空腹式拱上建筑的特点是什么？答：空腹式拱上建筑的最大特点是除了具有实腹拱上建筑相同构造外，还具有腹孔和腹孔墩，减轻了拱桥恒重，同时增加了美观性8.拱上腹孔的布置原则是什么？答：①应对称布置在靠拱脚侧的一定区段内②一般为奇数孔③腹孔构造宜统一，以便与施工和有利于腹孔墩的受力④腹拱高度应布置在主拱圈允许的高度内⑤应尽量减轻贡上建筑恒重，不使腹孔墩过分集中或者过分分散9.伸缩缝与变形缝的作用是什么？答：①符合受力图式②避免不规则开裂10．排除拱桥腹内积水有哪两个重要性？答：①避免含水量的增大，确保路面强度②防止雨水渗到主要结构内，使其发生冻胀破坏11．拱桥中铰按性质可分为哪两种类型？答：分为①永久性铰②临时性铰12．拱桥的主要设计标高有哪四个？答：①桥面标高（主要有三个：桥梁起点、终点及跨中点的桥面标高）②拱顶底面标高③起拱线标高④基底标高13．为什么说拱桥的主拱的矢跨比是拱轴设计中的主要参数之一？答：①拱桥的水平推力与垂直反力之比值，随矢跨比的减小而增大②当矢跨比减小时，拱的推力增大，反之则水平推力减小③无铰拱随矢跨比减小其弹性压缩、温度变化、混凝土收缩及墩台位移产生的附加内力越大④拱的矢跨比过大使拱脚段施工困难⑤矢跨比对拱桥的外形及周围景观的协调产生影响14．不等跨拱桥的主要受力特点是什么？在处理不等跨分孔时应注意控制的实质性问题是什么？如何作？答：不等跨拱桥的主要受力特点是：恒载产生的相邻跨的水平推力不等处理不等跨分孔时应注意控制的实质性问题是：尽量减小因恒载引起的不平衡推力对桥墩基底的偏心作用处理不等跨分孔的方法：采用不同的矢跨比；采取不同的起拱线标高；15．什么是拱轴线？什么是合理拱轴线？拱轴线的种类有哪些？各对应哪种荷载模式？答：拱轴线是拱圈横截面形心点的连线将恒载作用下的压力线作为主拱圈的设计拱轴线则称为合理拱轴线圆弧拱轴线：等静水压力；抛物线拱轴线：均布荷载；悬链线：与竖坐标成比例的荷载。

《桥梁工程》讲义第二章第三节拱桥计算(1)

《桥梁工程》讲义第二章第三节拱桥计算(1)

2、拱上构造尺寸计算 ①腹拱圈 根据矢跨比f′/ L′，查《拱桥》 （上）表 （III）-2得：Sinφ0、cosφ0； 计算水平投影：X′= d′ Sinφ0 计算竖向投影：Y′＝d′ cosφ0 若为梁式腹孔不进行此项计算。
②腹拱墩（若为梁式腹孔，则为腹孔墩） 计算各腹拱墩高度h（或腹孔墩高）
1） 五点弯矩为零的条件：
（1）拱顶弯矩为零条件：
M d 0,Qd 0 ，只有轴力H g
（2）拱脚弯矩为零：
Hg
M
f
j
（3）1/4点弯矩为零：H g
M1/ 4
y1/ 4
（4）M j M1/ 4
f
y1/ 4
主拱圈恒载的 M1/4,M j 可由《拱桥（上）》
第988页附录III表(III)-19查得。
4） 拱轴线的水平倾角
tg dy1 dy1 2 fk shk dx l1d l(m 1)
k ln(m m2 1)
拱轴线各点水平倾角只与f/l和m有关，该值可从 《拱桥》 （上）第577页表（III）-2查得。
5）拱轴系数的计算 （1）拟定上部结构尺寸
1、计算主拱圈几何尺寸 ①截面几何特性计算 截面高度：d 主拱圈横桥向取1米单位宽度计算： 横截面面积：A 截面惯性矩：I 截面抵抗矩：W 截面回转半径：rw
（1）不考虑弹性压缩的恒载内力--实腹式拱
认为实腹式拱轴线与压力线完全重合，拱圈
中只有轴力而无弯矩，按纯压拱计算：
恒载水平推力：Hg
m 1 4k 2
gdl f
2
kg
gd l 2 f
(0.128~ 0.18)
gdl2 f
拱脚竖向反力为半拱恒载重力：
l1
m2 1

第二章-拱桥的构造及设计

第二章-拱桥的构造及设计
桁 架 拱 桥： 结 构 构 造 (桥面系) 桁架拱桥桥面板既承受局部荷载，又与桁架拱片形成整体，共 同受力。桥面结构形式很多，有横向微弯板、纵向微弯板和预 应力混凝土空心板等。
第三篇 混凝土拱桥 第二章 拱桥的构造及设计 第一节 上承式拱桥的构造与设计 30
桁 架 拱 桥： 结 构 构 造 (桁架拱片与墩台的连接)
第三篇 混凝土拱桥 第二章 拱桥的构造及设计 第一节 上承式拱桥的构造与设计 27
桁 架 拱 桥： 结 构 构 造 (桁架拱片)
主要尺 寸
a、桁架拱片的节间间距一般小于跨度的1/8－1/12；
b、桁架拱片实腹段长度一般为跨度的0.3－0.5倍；
c、下弦杆常采用等截面（一般为矩形），高为跨度的 1/80-1/100;
第三篇 混凝土拱桥 第二章 拱桥的构造及设计 第一节 上承式拱桥的构造与设计 25
桁 架 拱 桥： 结 构 优 缺 点 1. 优点：利用拱上建筑与拱圈共同作用原理，预制桁式拱片， 装配程度高、整体性好，自重轻、用料省，适用于软土地基的 中、小跨度桥梁。
2. 缺点： 节点开裂问题。 大跨度桁架组合拱桥的适用性。
下弦杆与墩（台）的连接一般
悬臂方式
是 在 墩 （ 台 ） 帽 上 预 留 深 10cm 左右（或与肋高相同）的槽孔，
将下弦杆插入并封以砂浆。在
过梁式 受力明确
跨径较大时，由于墩（台）位 移等原因，往往造成支承面局
部承压，引起反力偏心和结构
伸入式
内力变化，故宜采用较完善的 铰接。
第三篇 混凝土拱桥 第二章 拱桥的构造及设计 第一节 上承式拱桥的构造与设计 31
第三篇 混凝土拱桥 第二章 拱桥的构造及设计 第一节 上承式拱桥的构造与设计 38

第篇拱桥的构造

第篇拱桥的构造
• 为了使压力正对中心，并且能承受势力，设置穿过垫板 中心而又不妨碍铰转动的锚杆。为承受局部压力，在墩 台帽内以及邻近铰的拱段，需用螺旋钢筋或钢筋网加强， 拱的混凝土标号不低于25号。在计算铅垫板时，其压力 作为沿垫板全宽均匀分布。
精品文档
• 内于弧形铰的构造较复杂，铰面的加 工既费工又难以保证质量，因此，对于 空腔式拱上建筑的腹拱圈，由于跨径较 小，可以采用(cǎiyòng)构造简单的平 铰。平铰是平面相接，直接抵承。平铰 的接缝间可用低标号的砂浆砌，也可垫 付油毛毡或直接于砌接头。
精品文档
• 对于跨径不大(如腹拱圈(ɡǒnɡ quān)) 或在轻型的结构物中(如人行桥)，可以 采用不完全铰。由于拱的截面急剧地减 窄，保证了支承截面处的转动而起到铰 的作用。在减窄的截面内，由于受压不 均勾，因此将发生很大的应力。颈缩部 分可能开裂，有时须配以斜钢筋，斜钢 筋应根据总的纵向力及剪力来计算。
• 对于片·石拱，其拱石的厚度不小于150mm，将尖 锐突出部分敲击即可。各类拱石，石料层面应与拱 轴线垂直。
精品文档
第二章 拱桥(gǒngqiáo)的构造及设计
2.1 主拱圈(ɡǒnɡ quān) 2.1.1 板拱的—构—造石拱桥构造
拱石编号
等截面圆弧拱的拱石编号
五角石
变截面拱圈的拱石编号
精品文档
截面抗弯、抗扭刚度大，拱圈整体性好；
单条箱肋稳定性好，能单箱肋成拱， 便于无支架施工； 箱形截面能适应主拱圈各截面抵抗正负弯矩的需要； 自重相对较轻；
制作要求较高，吊装设备较多， 主要适用于大跨径拱桥。
精品文档
第二章 拱桥(gǒngqiáo)的构造及设计
2.1 主拱圈(ɡǒnɡ quān)的构造
2.1.3 箱形拱 箱形拱的组成方式： 由多条U形肋组成多室箱形截面；

拱桥的概述和构造

拱桥的概述和构造
圬工和钢筋混凝土拱桥
第一章 概述
第一节 拱桥的基本特点及其适用范围
1、拱桥的发展
十八世纪 国外：石拱，木拱 十九世纪 铸铁拱 钢拱 钢筋混凝土拱
拱桥 1964年 石拱，木拱 国内： 80年代中 刚架拱 桁式组合拱 钢管拱 新型组合体系拱 70年代 80年代 钢筋混 双曲拱 桁架拱 凝土拱
古代拱桥：拱轴曲线造型的千变万化，其中最具有代表意义的 是建于公元 595-605年的赵州桥（如图1所示，跨径L=37m）


主要缺点： 1）是有推力的结构，而且自重较大，因而水平推力也较大， 增加了下部结构的工程量，对地基要求也高； 2）施工方面的缺点多； 3）由于水平推力较大，在连续多孔的大、中桥中，为防止一 孔破坏而影响全桥的安全，需要采取较复杂的措施，或设置单 向推力墩，增加了造价； 4）上承式拱桥的建筑高度较高。 拱桥的缺点正在逐步得到改善和克服：200~600m范围内，拱 桥仍然是悬索桥和斜拉桥的竞争对手。
拱桥按受力图式的分类
两铰拱：一次超静定结构，介于三铰拱和无铰拱之间。
2、组合体系拱桥
组合体系拱桥：在拱式桥跨中，行车系与拱组合，共 同受力。常用的有以下几种形式： 无推力拱（使用较广泛）：拱的推力由系杆承受， 墩台不受水平推力。
有推力拱：此种组合体系拱没有系杆，有单独的梁和拱共 同受力，拱的水平推力任由墩台承受。
4、横系梁的设置 位置： 三铰拱、双铰拱设铰处，拱上建筑的立柱下方。 尺寸：高度取0.8~1.0倍拱肋高，
宽度取0.6~0.8倍拱肋高


钢筋混凝土肋拱桥与板拱桥相比，优点在于： 能较多节省混凝土用量，减轻拱体重量 减少桥墩、桥台的工程量 同时恒载对拱肋内力的影响减小，活载影响增大，可以充 分发挥钢筋的抗拉性能。

《拱桥的构造》课件

《拱桥的构造》课件

拱桥的类型
探索不同类型的拱桥，包括单孔拱桥、多孔拱桥、斜交拱桥等，了解它们的 结构和用途。
拱桥的基本构件
深入了解拱桥的主要构件，如拱脚、拱顶、拱肋、支座等，以及它们在整ຫໍສະໝຸດ 结构中的作用。拱桥的结构分析
研究拱桥的结构行为和受力原理，包括弯矩、剪力和轴力的分布，以及拱桥 的静定性和变形特点。
拱桥的设计与材料
了解设计拱桥的基本原则和考虑因素，以及常用的材料选择和使用技巧。
著名拱桥案例研究
通过详细分析几个著名的拱桥案例，如金门大桥、塔西提岛拱门等，深入了 解它们的特点和设计创新。
《拱桥的构造》
本课件将介绍拱桥的构造和其在土木工程中的重要性。通过丰富的图像和详 细的说明，我们将深入探讨拱桥的历史、结构和设计。
拱桥简介
了解拱桥的基本原理和工作方式，探索为什么拱桥是土木工程领域中最古老 且最经典的设计之一。
拱桥的历史概览
回顾拱桥在不同文明和时期的发展，了解拱桥是如何成为文化和工程的代表 之一。

第二章拱桥构造

第二章拱桥构造
拱肋的截面形式，根据跨度大小和载重等级， 可以选用实体矩形、工字形、箱形、管形等，如 图所示。
肋拱拱肋截面形式
管形肋拱是指采用钢管混凝土结构作为拱肋 的拱桥，一般有单管式、双管式（哑铃形）和四 管式（梯形、矩形），如下图所示。
钢管混凝土具有强度高、重量小、塑性好、 耐疲劳和抗冲击等优点，已广泛使用在中、下承 式拱桥中。目前，在上承式肋拱中也开始使用。
第二章 拱 桥 构 造

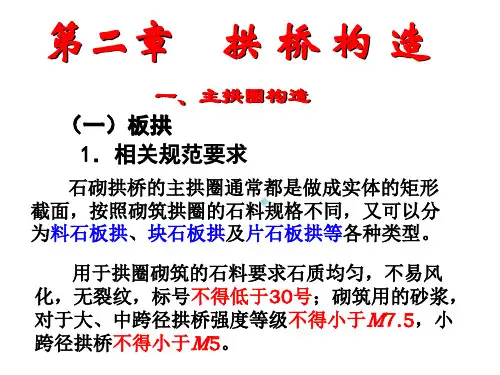

一、主拱圈构造 （一）板拱
1．相关规范要求
石砌拱桥的主拱圈通常都是做成实体的矩形 截面，按照砌筑拱圈的石料规格不同，又可以分 为料石板拱、块石板拱及片石板拱等各种类型。
用于拱圈砌筑的石料要求石质均匀，不易风 化，无裂纹，标号不得低于30号；砌筑用的砂浆，
对于大、中跨径拱桥强度等级不得小于M7.5，小 跨径拱桥不得小于M5。
筋，待拱箱合龙后，
将分布钢筋弯起交
叉勾住，再现浇混
拱箱的横向连接
凝土（右图b）。a）开口箱的横向联系 b）闭口箱的横向联系
3. 箱肋的分段及接头形式
无支架吊装箱肋，其纵向分段视跨径大小 及吊装能力来确定。分段多，接头工作量大， 而且也增加了箱肋稳定性控制和拱轴线调整的 困难。在吊装能力许可时，分段宜少，但接头 必须可靠并满足以下要求：
拱圈与墩台及腹孔墩连接
（二）肋拱
用两条或多条分离的平行窄拱圈--即拱肋作 为主拱圈的拱称为肋拱（如下图）。在分离的肋 拱之间，需设置足够数量和刚度的横系梁，以保 证各拱肋的横向稳定性和整体性。
肋拱桥
拱肋是肋拱桥的主要承重结构，其肋数和间 距以及拱肋的截面形式主要根据桥梁宽度、所用 材料、施工方法与经济性等方面综合考虑决定。
如下图所示，拱肋断面分为倒T形、L形、工 字形、槽形以及开口箱等。

第十九讲：第四篇.拱桥的构造

第十九讲：第四篇.拱桥的构造

(5)预制拱箱的宽度较大，施工操作安全， (5)预制拱箱的宽度较大，施工操作安全，易 预制拱箱的宽度较大 保证施工质量。 保证施工质量。 (6)制作要求较高 起吊设备较多， 制作要求较高， (6)制作要求较高，起吊设备较多，主要用于 大跨径拱桥。 大跨径拱桥。
2.主拱圈箱形截面的组成方式 2.主拱圈箱形截面的组成方式 (1)由多条U形肋组成的多室箱形截面。 (1)由多条U形肋组成的多室箱形截面。目前 由多条 组成的多室箱形截面 已较少采用。 已较少采用。 (2)多条I形肋组成的多室箱形截面。 (2)多条I形肋组成的多室箱形截面。一般较 多条 组成的多室箱形截面 少采用。 少采用。 (3)由多条闭合箱肋组成的多室箱形截面。 (3)由多条闭合箱肋组成的多室箱形截面。 由多条闭合箱肋组成的多室箱形截面 (4)单箱多室截面。 (4)单箱多室截面。这种截面形式主要用于 单箱多室截面 大跨径混凝土拱桥中。 (特)大跨径混凝土拱桥中。
、实腹式拱上建筑构造 实腹式拱上建筑由侧墙 拱肩填料、 侧墙、 实腹式拱上建筑由侧墙、拱肩填料、护 以及变形缝 防水层、泄水管和桥面等 变形缝、 拱以及变形缝、防水层、泄水管和桥面等 部分组成。 部分组成。
+ 拱肩填料的做法，可分为填充和砌筑两 拱肩填料的做法，可分为填充 砌筑两 填充和
种方式。 种方式。
1
1
1
1
1
11
5 2
5 4 3 1 5 2 4 3 2 4 1 1 3
（a）等截面单层 拱石砌筑
（b）等截面多层 拱石砌筑
19 20 17 18 15 16 13 14 2 1 2 3 1 2 3 1 2 3 1
21 22 23 2 3 1
24 25 3 1
26 27 3 1

桥梁工程-拱桥题库(含解答)

桥梁工程-拱桥题库(含解答)

第一节概述1．拱桥与梁桥相比在受力性能上有哪三点差异答：①竖向荷载作用下，支承处存在水平推力H，且全拱均相等②由于水平推力使拱桥截面弯矩比同截面的梁桥小③主拱主要承受弯压内力2．拱桥按拱上结构的形式可分为哪两种类型答：分为①实腹式拱桥②空腹式拱桥3．拱桥按结构体系可分为哪两类各自受力特点是什么答：如下表4．拱桥按主拱圈的横截面形式可分为哪四类答：分为①板拱桥②肋拱桥③双曲拱桥④箱形拱桥5．何谓计算矢跨比何谓净矢跨比答：计算矢跨比（D）：拱圈（或拱肋）的计算矢高（f）与计算跨径（l）的比值净矢跨比（D。

）：拱圈（或拱肋）的净矢高（f。

）与净跨径（l。

）的比值拱顶截面第二节拱桥的构造与设计1.何谓板拱答：主拱圈为矩形实体截面的拱桥，称为板拱2.何谓肋拱桥其上部结构由哪几部分组成答：肋拱桥是由两条或多条分离的平行拱肋，以及在拱肋上设置的立柱和横梁支承的形成部分组成的拱桥，其上部结构由横系梁、立柱、横梁、纵梁及桥面板组成。

3.箱形拱的主要特点有哪五点答：①截面挖空率大，减轻了自重②箱形截面的中性轴大致居中，对于抵抗正负弯矩具有几乎相等的能力，能较好地适应主拱圈各截面的正负弯矩变化的需要③由于是闭合空心截面，抗弯和抗扭刚度大，拱圈的整体性好，应力分布较均匀④单条肋箱刚度较大，稳定性好，能单箱肋成拱，便于无支架吊装⑤制作要求较高，吊装设备较多，主要用于大跨径拱桥4.箱形截面常用的组成方式有哪四种各种的优缺点是什么答：① U型肋组成的多室箱形截面优点：预制不需要顶模，吊装稳定性好缺点：浇筑顶层砼时需要侧模，安装不方便② I型肋组成的多室箱形截面优点：无需浇筑顶层砼（不需要侧模），施工工序少缺点：吊装稳定性差③箱形肋组成的多室箱形截面优点：吊装稳定性好，抗弯、抗扭刚度大缺点：吊装自重大5.实腹式拱上建筑的特点是什么答：①构造简单②施工方便③填料数量较多④恒重大6.拱上侧墙、护拱的作用各是什么答：侧墙的作用是承受拱腹填料及车辆荷载所产生的侧压力（推力）护拱的作用是加强拱脚段拱圈，同时便于在多孔拱桥中敷设防水层和排出积水7.空腹式拱上建筑的特点是什么答：空腹式拱上建筑的最大特点是除了具有实腹拱上建筑相同构造外，还具有腹孔和腹孔墩，减轻了拱桥恒重，同时增加了美观性8.拱上腹孔的布置原则是什么答：①应对称布置在靠拱脚侧的一定区段内②一般为奇数孔③腹孔构造宜统一，以便与施工和有利于腹孔墩的受力④腹拱高度应布置在主拱圈允许的高度内⑤应尽量减轻贡上建筑恒重，不使腹孔墩过分集中或者过分分散9.伸缩缝与变形缝的作用是什么答：①符合受力图式②避免不规则开裂10．排除拱桥腹内积水有哪两个重要性答：①避免含水量的增大，确保路面强度②防止雨水渗到主要结构内，使其发生冻胀破坏11．拱桥中铰按性质可分为哪两种类型答：分为①永久性铰②临时性铰12．拱桥的主要设计标高有哪四个答：①桥面标高（主要有三个：桥梁起点、终点及跨中点的桥面标高）②拱顶底面标高③起拱线标高④基底标高13．为什么说拱桥的主拱的矢跨比是拱轴设计中的主要参数之一答：①拱桥的水平推力与垂直反力之比值，随矢跨比的减小而增大②当矢跨比减小时，拱的推力增大，反之则水平推力减小③无铰拱随矢跨比减小其弹性压缩、温度变化、混凝土收缩及墩台位移产生的附加内力越大④拱的矢跨比过大使拱脚段施工困难⑤矢跨比对拱桥的外形及周围景观的协调产生影响14．不等跨拱桥的主要受力特点是什么在处理不等跨分孔时应注意控制的实质性问题是什么如何作答：不等跨拱桥的主要受力特点是：恒载产生的相邻跨的水平推力不等处理不等跨分孔时应注意控制的实质性问题是：尽量减小因恒载引起的不平衡推力对桥墩基底的偏心作用处理不等跨分孔的方法：采用不同的矢跨比；采取不同的起拱线标高；15．什么是拱轴线什么是合理拱轴线拱轴线的种类有哪些各对应哪种荷载模式答：拱轴线是拱圈横截面形心点的连线将恒载作用下的压力线作为主拱圈的设计拱轴线则称为合理拱轴线圆弧拱轴线：等静水压力；抛物线拱轴线：均布荷载； 悬链线：与竖坐标成比例的荷载。

拱桥的构造及设计

拱桥的构造及设计

第二章拱桥的构造及设计授课时间：2006年11月9日授课地点：试验楼试验四教学内容：1、钢管混凝土拱桥基本分类2、钢管混凝土拱桥优点3、钢管混凝土拱桥主要构造重点：钢管混凝土拱桥主要构造思考题及习题：第二节下承式及中承式钢筋混凝土拱桥的构造一、简介：（1）下承式拱桥：桥跨结构是由拱肋、悬吊结构和横向联结系三部分构成。

桥面系和这些传力构件统称为悬吊结构；（2）中承式拱桥：行车平面位于肋拱矢高的中部，桥面系一部分用吊杆悬挂在拱肋下，一部分用刚架立柱支承在拱肋上。

桥面系悬挂在吊杆上，吊杆主要承受拉力。

吊杆分刚性吊杆和柔性吊杆两类。

吊杆取相等间距。

行车道系由纵、横梁和车道板组成。

中承式拱桥中，行车道系与拱肋交会处，行车道系总是支承在B点处的固定横梁上，该横梁还起横撑的作用，而与拱肋连接在一起。

二、钢管混凝土拱桥（一）最新成果：1 重庆市巫山县巫峡长江大桥在建460 1/3.82 湖南南县茅草街大桥在建368 1/53 广州丫髻沙珠江大桥 2000 360 1/4.54 广西南宁永和大桥在建338 1/55 浙江淳安南浦大桥 2003 308 1/5.56 重庆奉节梅溪河大桥 2001 288 1/57 湖北武汉汉江三桥 1999 280 1/58 广西三岸邕江大桥 1998 270 1/59 浙江三门健大桥 2001 245 1/510 湖北武汉汉江五桥 2002 240 1/5（二）基本分类：1、根据车承形式分类上承式、中承式和下承式上承式：横向联系容易，桥面系支承于立柱上，整体性、横向稳定性和抗震性均较好，常采用单跨形式。

中承式：常用在主跨，通过边孔小跨采用小的矢跨比和较大的恒载集度比解决不等跨的不平衡推力问题。

也有用系杆平衡水平推力的带悬臂半孔的无推力拱又可分为带悬臂刚架系杆拱和连续拱梁组合体系。

2、根据纵向结构受力体系分类简单拱：一般的上承式、中承式无铰拱拱梁组合体系：系杆为纵梁，属弯拉结构，无推力刚架系杆拱：系杆为纯拉杆，主要平衡恒载水平推力拱梁组合体系根据拱肋与系杆（梁）相对抗弯刚度的大小又分为。
