下载文档原格式
文件编号：GD/FS-2826（操作规程范本系列）高炉布料器的主要故障分析与维护详细版The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify ManagementProcess.编辑：_________________单位：_________________日期：_________________高炉布料器的主要故障分析与维护详细版提示语：本操作规程文件适合使用于日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。
，文档所展示内容即为所得，可在下载完成后直接进行编辑。
介绍了布料器的结构和工作原理，阐述了布料器使用与维护要点，根据承钢布料器出现的故障进行分析总结，提出改进方法。
布料器是无钟炉顶的关键设备，其功能是驱动并控制布料溜槽绕高炉中心线的旋转和倾动，以完成高炉不同的布料要求。
承钢炼铁厂3#、4#高炉容积为2500立的钒钛冶炼大高炉，炉顶布料器采用包钢BGⅢ型布料器，旋转采用机械传动，倾斜为液压传动，布料器的冷却采用开式循环水加氮气实现。
润滑由自动润滑系统完成；可以实现环形布料、扇形布料、定点布料等多种布料方式，满足高炉使用要求。
布料器的结构组成与各部分功能2.1.布料器的结构组成包钢BGIII型布料器，其主要由布料器外壳，布料溜槽，溜槽托架，托圈，溜槽曲臂，上、下回转支撑，喉管，β电机，波纹管，各种管道（水管、液压管、氮气管）等组成。
2.2.布料器各部分主要功能布料器外壳主要是起到密封高炉炉顶煤气的作用，同时是布料器各部件的支撑体。
布料溜槽也叫旋转溜槽，它主要是把料罐内的原料、燃料按照一定的方式，在炉内合理的布料作用。
高炉风机常见故障及停机维护系统的改进【摘要】高炉风机是工业生产中的必要设备，其发挥着重要的作用。
高炉风机在运行过程中，其性能和质量直接关系到生产的质量和效率，因此，为了更好的保证生产质量，就必须保证高炉风机的运行质量。
高炉风机作为一种机械设备，在长期的运行和损耗下，难免会出现故障和问题，比如掉叶片、风机滑动轴承等都是高炉风机中常见的故障。
而一旦高炉风机发生故障，就会直接影响到生产质量，甚至会造成严重的安全事故。
为了杜绝高炉风机故障的发生，就必须加强改进高炉风机的停机维护系统，确保停机维护系统的有效性和可靠性，进而才能保障高炉风机的正常运行。
本文就对高炉风机的常见故障进行分析，并提出停机维护系统的改进措施，希望能够为相关工作人员提供一些参考意见。
【关键词】高炉风机故障停机维护系统改进措施引言在炼铁生产中高炉是必要的机械设备，而风机又是高炉的关键设备，想要促进炼铁生产的顺利有效开展，就必须保证高炉风机的运行质量。
高炉在运行过程中，鼓入的风具有一定的温度和压力，所以能够与高炉内的焦炭、矿石发生一系列的物理化学反应，而一旦高炉风机发生故障和问题，就会对生产的进行产生严重的影响。
高炉风机虽然可以有效提高生产效率，但是作为一种机械设备，在长期运行和损害过程中，难免会出现问题和故障，因此这就需要加强对高炉风机的保养和维修工作，通过经验诊断、总结分析，排除故障，同时加强停机维护系统的改进，从而最大程度保证高炉风机的运行质量，进而提高生产企业的综合效益。
1、高炉风机概述风机是高炉炼铁生产中重要的动力装置，风机的性能及质量直接影响到高炉的工作状况。
作为高炉中的动力机械，风机主要是通过加压来提高高炉内的空气压力，这种压力就会使得高炉内的焦炭、矿石等发生物理化学反应，从而达到炼铁的目的。
由此也可以说，高炉风机的运行就是把原动机的能量转变为气体能量的一种生产机械设备[1]。
一般来说，在工业生产过程中，可以根据风机升压的发小进行设备分类，比如升压小于二十卡帕的机械称之为压缩机，而升压小于三十卡帕的机械则称之为鼓风机。
高炉炼铁设备的故障诊断及处理措施摘要：本文先对高炉炼铁设备故障发生的原因和影响因素进行了分析研究，然后对故障诊断方面的相关理论和方法进行了总结，并提出了部分故障的处理措施和维护管理建议，以期为高炉炼铁设备的安全高效运行提供帮助。
关键词：高炉炼铁设备；故障诊断；处理1造成高炉设备故障的因素及原因造成高炉炼铁设备故障的原因及影响因素主要有以下几点：（1）故障是由设计和生产等因素造成的。
设备设计、制造、选择或安装问题。
如果设计中电机的额定功率不足以满足制造工艺的需要，造成电机的过流故障。
（2）因操作不当或错误而造成的错误。
因工作人员个人的失误或操作不当而导致的设备故障。
如果操作者的工作失误造成了切换开关的故障。
（3）因备品不足而导致的设备失效。
由于新零件或维修零件的品质不能满足预期的运行周期而导致的设备失效。
如果速度编码器出现故障，则无法达到它的后期运行。
（4）点检不合格，隐患在于设备在生产周期内不能正常运行造成的故障。
运行中的设备存在问题，但没有及时的检查和维修，导致了设备的失效。
如果PLC模板长时间积灰，最终导致模板内部短路而导致失效。
（5）因维修不当而导致的设备失效。
维修人员因操作不当或不当而造成的设备故障。
比如，电动机的端子连接线松动，导致电动机烧毁。
2高炉炼铁设备故障诊断理论研究与分析2.1基于数学模型的故障诊断方法运用该方法时，所建立的数学模型主要是根据实际情况，把当前的炼铁思想应用到各种先进设备上，用参数模型估计法分析诊断机械设备故障。
本系统形成了良好的协作关系，分析设备的运行状况，通过分析结果，实现信息监控。
虽然该方法具备一定的故障诊断能力，但数学模型精度如果教题就会影响故障分析的能力和效果。
2.2设备故障诊断输出信号诊断应用小波分析法处理机械运行设备中的故障信息，通过远程计算机详细分析信号自身特征，确定异常信号，设立具体措施，故障分析判断。
在炼钢机械设备故障诊断中，小波变换和时序特征提取是两种常用的方法。

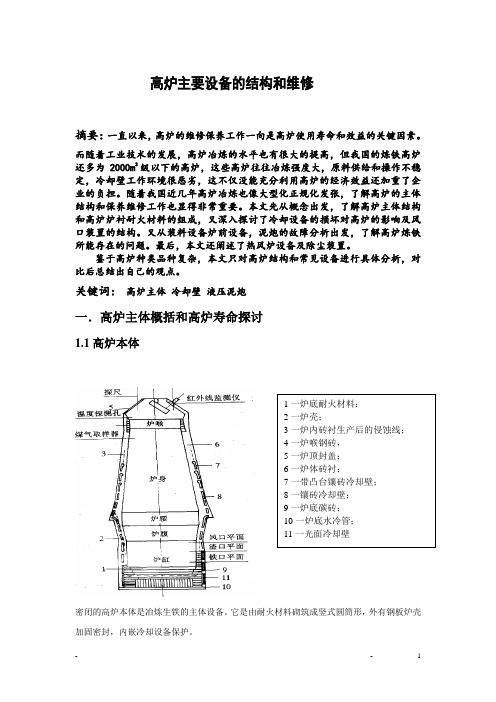

高炉主要设备的结构和维修摘要：一直以来，高炉的维修保养工作一向是高炉使用寿命和效益的关键因素。
而随着工业技术的发展，高炉冶炼的水平也有很大的提高，但我国的炼铁高炉还多为2000m3级以下的高炉，这些高炉往往冶炼强度大，原料供给和操作不稳定，冷却壁工作环境很恶劣，这不仅没能充分利用高炉的经济效益还加重了企业的负担。
随着我国近几年高炉冶炼也像大型化正规化发张，了解高炉的主体结构和保养维修工作也显得非常重要。
本文先从概念出发，了解高炉主体结构和高炉炉衬耐火材料的组成，又深入探讨了冷却设备的损坏对高炉的影响及风口装置的结构。
又从装料设备炉前设备，泥炮的故障分析出发，了解高炉炼铁所能存在的问题。
最后，本文还阐述了热风炉设备及除尘装置。
鉴于高炉种类品种复杂，本文只对高炉结构和常见设备进行具体分析，对比后总结出自己的观点。
关键词:高炉主体冷却壁液压泥炮一．高炉主体概括和高炉寿命探讨1.1高炉本体1一炉底耐火材料：2一炉壳；3一炉内砖衬生产后的侵蚀线；4一炉喉钢砖，5一炉顶封盖；6一炉体砖衬；7一带凸台镶砖冷却壁；8一镶砖冷却壁；9一炉底碳砖；10一炉底水冷管；11一光面冷却壁密闭的高炉本体是冶炼生铁的主体设备。
它是由耐火材料砌筑成竖式圆筒形，外有钢板炉壳加固密封，内嵌冷却设备保护。
高炉炉体各部位的水温差容许范围部位炉容，m3255 620 ＞1000炉身上部炉身下部炉腰炉腹风口带炉缸风渣口大套风渣口二套10～1410～148～1210～144～6＜43～53～510～1410～148～128～123～5＜43～53～510～158～127～127～103～5＜45～67～8高炉寿命的影响因素：1、高炉原始设计。
2、施工质量。
3、高炉精料水平。
4、高炉操作。
5、适当的高炉炉体维护技术。
1.2耐火材料高炉内耐火材料砌筑的实体称为高炉炉衬，其作用是形成高炉工作空间。
炉衬在冶炼过程中将受到侵蚀和破坏。
炉衬被侵蚀到一定程度，就需要采取措施修补。
《三缸式高炉无钟炉顶布料器的研究》篇一一、引言随着钢铁工业的持续发展，高炉炼铁技术不断取得新的突破。
三缸式高炉无钟炉顶布料器作为高炉炼铁过程中的关键设备，其性能的优劣直接影响到高炉的生产效率和产品质量。
因此，对三缸式高炉无钟炉顶布料器的研究具有重要的理论和实践意义。
本文将针对三缸式高炉无钟炉顶布料器的结构、工作原理及性能进行研究，以期为相关领域的研发和应用提供理论依据和技术支持。
二、三缸式高炉无钟炉顶布料器的结构与工作原理1. 结构三缸式高炉无钟炉顶布料器主要由布料缸、传动装置、密封装置等组成。
其中，布料缸是核心部件，其内部结构对布料的均匀性和稳定性起着决定性作用。
传动装置负责驱动布料缸进行旋转和升降运动，以保证布料过程的连续性和稳定性。
密封装置则用于保证高炉的密封性能，防止气体泄漏和热量散失。
2. 工作原理三缸式高炉无钟炉顶布料器的工作原理主要是通过传动装置驱动布料缸进行旋转和升降运动，将炉料均匀地布设在炉顶上。
在布料过程中，布料缸内的炉料经过一系列的输送和分布，最终达到高炉内部。
由于三缸式布料器的特殊性，其布料的均匀性和稳定性相较于传统布料器有所提高，有利于提高高炉的生产效率和产品质量。
三、三缸式高炉无钟炉顶布料器的性能研究1. 布料均匀性布料均匀性是评价三缸式高炉无钟炉顶布料器性能的重要指标。
通过对布料器的结构进行优化，可以改善布料的均匀性，使炉料在高炉内部分布更加合理。
这有利于提高高炉的生产效率和产品质量，降低能耗和污染物排放。
2. 布料稳定性布料稳定性是保证高炉生产过程连续性和稳定性的关键因素。
三缸式高炉无钟炉顶布料器通过传动装置和密封装置的配合，实现了布料的连续性和稳定性。
在布料过程中，布料缸的旋转和升降运动保持一定的规律和速度，保证了布料的均匀性和稳定性。
同时，密封装置的有效性能保证了高炉的密封性能，防止了气体泄漏和热量散失。
3. 能耗与环保性能三缸式高炉无钟炉顶布料器的能耗和环保性能也是评价其性能的重要指标。
高炉炉况失常总结1. 引言高炉作为炼铁工艺的核心设备，其正常运行对保持铁水生产的连续性和稳定性至关重要。
然而在实际生产过程中，高炉炉况时常发生失常情况，这些失常情况严重影响了高炉的正常操作和矿石冶炼效果。
本文将总结高炉炉况失常情况的常见原因和解决方法，旨在为高炉操作人员提供参考和指导。
2. 原因分析高炉炉况失常的原因多种多样，我们可以从以下几个方面进行分析：2.1. 炉料成分突变炉料成分的突变是高炉炉况失常的常见原因之一，特别是在原料的质量有较大波动时。
比如，矿石含杂质增加、含水率变化、石灰石镁含量异常波动等都可能导致高炉炉况失常。
解决这个问题的方法是加强原料的控制和检测，提前发现和处理突变情况。
2.2. 石灰石质量变差石灰石是高炉冶炼过程中常用的矫正剂和炉渣形成物，其质量的好坏直接影响高炉的炉况稳定性。
如果石灰石质量下降，容易导致炉渣膨胀、炉况不稳定等问题。
解决这个问题的方法是选择优质的石灰石供应商，建立稳定可靠的供应链。
2.3. 炉底渣疏松或积扎炉底渣的疏松或积扎都会影响高炉的正常运行。
炉底渣疏松会导致炉冷风过大，降低高炉的产量；而炉底渣积扎会导致炉冷风过小，影响高炉渣的排出。
解决这个问题的方法是定期清理炉底渣，并加强炉底渣的监测和分析。
2.4. 风温异常风温异常是高炉冶炼过程中常见的失常情况之一，风温过高或过低都会影响高炉的正常运行。
风温过高会使煤气燃烧不充分，导致高炉炉况不稳定；而风温过低会使煤气在炉内燃烧不充分，影响炉内温度和反应效果。
解决这个问题的方法是加强风温的监测和调节控制。
3. 解决方法针对以上分析的失常原因，我们可以采取以下措施进行解决：3.1. 建立完善的原料控制系统建立完善的原料控制系统，包括原料成分的在线检测和实时监控。
通过及时掌握原料成分的变化情况，可以在炉料成分发生突变时及时调整炉况，保持高炉的稳定运行。
3.2. 优化石灰石采购和使用选择优质的石灰石供应商，在建立稳定可靠的供应链的同时，加强对石灰石质量的检测和控制。
高炉生产进入后期，炉型变化较大，设备破损也较多，需要对设备不断维护，高炉生产中会出现各类问题，操作指标也要及时调整。
偏料、崩料与悬料偏料。
两尺相差大于0.5m以上叫偏料。
钟阀高炉两尺相差1.0m以上也叫偏料。
偏料会破坏煤气流正常分布，能量利用率降低，使燃料比升高，降低装料调剂手段的效果；造成高炉圆周工作不均，特别是炉缸温度不均，对喷煤和下部调剂效果有较大影响；易产生炉况大凉、大崩料或连续崩料、悬料、结瘤；炉料粉末易集结在下料慢的部分。
偏料的原因包括：炉衬侵蚀不均，侵蚀严重一侧煤气流过分发展。
炉型变化不规则，变坏一侧可能有结瘤，使下料不均。
旋转布料器故障，停转后布料偏。
风口圆周工作不均，各风口进风量和风压不均。
炉料粉末多，布料时发生炉料粒度偏析。
偏料的处理办法包括：检查料尺工作是否正常，有无假象；出现偏料要避免中心过吹和炉温不足；偏料初期，可改变装料制度，采取疏松边缘或双装等办法；炉温充沛时，可铁后坐料，加3批~5批净焦，后补矿，改变煤气流分布；使用无料钟设备可采取定点布料；低料线一侧缩小风口口径，加套，严重时可堵风口；发现有结瘤要及时处理；大钟和旋转布料器工作有缺陷时要及时处理。
崩料与连续崩料。
炉料突然塌落的现象叫崩料，其深度超过500mm或更深。
不正常下料连续不断或不止一次突然塌料叫连续崩料。
崩料会使大量生料（未被加热，进行直接还原的炉料）进入炉缸，造成炉缸大凉。
炉料没预热会使热风能量损失，炉料不进行间接还原反应（矿石间接还原反应是放热反应），炼铁能耗升高。
崩料的原因包括：主要原因是鼓风动能、煤气流分布、装料制度之间发生不平衡。
气流分布失衡，边缘或中心过分发展，小管道行程没及时调整。
炉热、炉凉调剂不及时，炉温波动大。
严重偏料，长期低料线引起煤气流分布失衡。
炉墙结厚、结瘤，炉型被破坏。
原燃料质量变坏，高炉没及时调整。
特别是焦炭质量变坏，炉料粉末增多，炉料透气性变差。
炉温和炉渣成分波动，形成短渣，软熔带透气性变差。
高炉布料器工作原理
高炉布料器的工作原理主要是通过旋转圆筒和支撑辊等部件来实现布料。
具体来说，布料器旋转部分由三个支撑辊来支撑，用三个定心辊来定心。
当小钟下面为非均压状态时，由于重力作用，三个支撑辊与上跑道接触。
当小钟下面为均压状态时，由于小钟下面气压对小钟的托力，布料器被托起，使三个支撑辊与下跑道接触。
旋转圆简的上法兰上固定有齿圈20，电动机通过减速机、传动轴、锥齿轮和小齿轮驱动齿圈及布料器旋转。
Guide operators to deal with the process of things, and require them to be familiar with the details of safety technology and be able to complete things after special training.高炉布料器的主要故障分析与维护正式版高炉布料器的主要故障分析与维护正式版下载提示：此操作规程资料适用于指导操作人员处理某件事情的流程和主要的行动方向，并要求参加施工的人员，熟知本工种的安全技术细节和经过专门训练，合格的情况下完成列表中的每个操作事项。
文档可以直接使用，也可根据实际需要修订后使用。
介绍了布料器的结构和工作原理，阐述了布料器使用与维护要点，根据承钢布料器出现的故障进行分析总结，提出改进方法。
布料器是无钟炉顶的关键设备，其功能是驱动并控制布料溜槽绕高炉中心线的旋转和倾动，以完成高炉不同的布料要求。
承钢炼铁厂3#、4#高炉容积为2500立的钒钛冶炼大高炉，炉顶布料器采用包钢BGⅢ型布料器，旋转采用机械传动，倾斜为液压传动，布料器的冷却采用开式循环水加氮气实现。
润滑由自动润滑系统完成；可以实现环形布料、扇形布料、定点布料等多种布料方式，满足高炉使用要求。
布料器的结构组成与各部分功能2.1.布料器的结构组成包钢BGIII型布料器，其主要由布料器外壳，布料溜槽，溜槽托架，托圈，溜槽曲臂，上、下回转支撑，喉管，β电机，波纹管，各种管道（水管、液压管、氮气管）等组成。
2.2.布料器各部分主要功能布料器外壳主要是起到密封高炉炉顶煤气的作用，同时是布料器各部件的支撑体。
布料溜槽也叫旋转溜槽，它主要是把料罐内的原料、燃料按照一定的方式，在炉内合理的布料作用。
溜槽托架主要是悬挂溜槽，使溜槽能够在溜槽托架上，绕高炉中心线旋转，也可以上下摆动，还可以旋转和摆动同时进行。
托圈主要功能是使溜槽能够上下摆动，同时用于放置回转支撑。
溜槽曲臂的作用主要是通过托圈的上下移动，带动曲臂动作，从而实现溜槽的上下摆动。
β电机主要是带动齿轮旋转，从而带动溜槽旋转。
液压缸的作用主要是提升托圈，从而带动曲柄动作使溜槽角度产生变化，进行高炉布料。
中心喉管的作用主要是使原料通过，落到高炉溜槽上。
高炉上料流程与布料器工作原理3.1.高炉炉顶上料流程主要是通过主上料皮带把原料、燃料输送到炉顶受料斗中，通过挡料阀的开启把受料斗中的料，分流到下面的两个并列料罐中，再通过料流阀的调节作用，使料进入下密封阀箱中，最后，料通过布料器的中心喉管流到溜槽上，从而实现高炉上料的过程。
3.2.布料器工作原理BGIII型布料器，主要包括主传动与副传动，二者既可独立运动，也可合成运动。
主传动：传动链：立式交流电动机一摆线针轮减速机一直齿小齿轮一上部回转支承一耳轴转套一溜槽（旋转）。
副传动：传动链：直线油缸一托圈一下部回转支承一钢圈一曲柄一耳轴一溜槽（倾动）。
其中溜槽摆动角度10°至45°。
也就是说布料器布料时，β电机启动旋转，带动上回转支撑的外齿圈旋转，外齿圈旋转带动溜槽旋转；布料器上的3个液压油缸的伸缩动作，带动布料器托圈上下移动，托圈移动带动溜槽曲臂动作，从而溜槽的角度在10°至45之间变化，达到在炉体内不同部位布料的效果。
布料器的使用与维护4.1.布料器的使用炉顶煤气温度应控制在150~~350℃，最高600℃，持续时间不超过30min。
溜槽转速nβ=8.12rpm，基本工作制度为连续运行，以便避免启、制动带来的惯性冲击载荷对机构的不利影响。
高炉操作需要定点布料时，应明确指出定点布料车数、料种、方向角及布料角度的改变要求。
操作人员即可按此要求临时改用手动工作制操作。
（β角误差≯5°，α角在布料时由大逐渐变小）将该料罐中的料布入炉内。
α角正常工作油压不应小于10MPa，当液压系统工作压力过低时，其运动将出现异常。
β角的传动电机功率7.5kw,额定电流15A，工作电流～8A，必须稳定，发现波动，立即通知车间机、电专职工程师或车间主任，进行检查处理。
气密箱内以水冷却（压力不小于0.8MPa），工作温度一般情况≤65℃，特殊情况70℃，也可短期运行，但必须加强检查。
采取临时措施，防止机构运行失常。
密封箱通氮气，防止炉内脏煤气串入，氮气耗量正常情况不大于200m3/h,密封箱内压力应略高于炉喉煤气压力，其压差为~0.001MPa,当临时停止供氮气时，设备仍可继续工作，但操作人员须立即关闭供氮阀门并通知相关人员，防止出现意外。
为防止布料溜槽与齿轮偏磨，每月应改变一次β角顺逆转方向。
4.2.布料器的维护维护人员必须按检查制度要求进行检查,并填写记录。
检查中发现的问题能够处理的要及时处理,没条件处理的要向上级汇报。
每周一、三、五检查直线油缸系统、β角传动系统、信号传递系统、布料器各法兰人孔密封、布料器内温度、进回水情况等。
清扫规定：布料器密封箱上盖每月吹扫一次，保证上盖无杂物。
维护记录：岗位操作人员要将本班的设备运行情况写入岗位设备交接班记录中，维护人员要认真填写检查记录。
布料器的主要故障与改进5.1.β角驱动大轴承的故障轴承在使用一定的时期之后其滚子及外圈都会出现不同程度的磨损，轴承间隙随磨损而变大，磨损程度较大(本体较小)的轴承滚子会卡在其它管子与轴承外圈之间使大齿轮或双联齿轮都不能转动造成布料器无法正常工作。
在轴承磨损前期气密箱内部就会出现异音，因此在高炉检修期间一定要打开布料器人孔，在β角转动时进行仔细检查分辨，以便能及时发现轴承故障，提前做好准备工作。
5.2.溜槽倾动曲臂及连杆故障布料器α角传动装置实现溜槽倾动，其中间传动的曲臂及连杆断裂也是布料器经常出现的较重大故障，因两部件均在布料器内部，一旦断裂，布料器将陷入瘫痪状态，高炉必须休风4-6小时才能处理。
出现曲臂或连杆断裂的故障原因大都是部件自身材料种类的选用或加工处理方法或配合精度出现问题。
20xx年1月我厂3#高炉溜槽角度由35度向10度转换过程中，旋转机构（β角）电机电流突然升至35A，随即电机因电流超高停止。
经现场检查后未发现异常情况，后又重新启动电机。
电机再次启动后，岗位人员听见布料器内发出两声异响，而后消失，布料器α角传动角度值停止不动作。
随即高炉休风，经对布料器内部检查发现，布料器α角传动曲臂均在花键配合处断裂为3段，其中一花键轴键齿缺损4/5。
因曲臂断裂，造成溜槽角度无法调整，布料器无法进行多环布料。
后来经过对断裂曲臂的鉴定分析，得知断裂曲臂材质为ZG45。
观察曲臂断面，发现铸造颗粒粗大，没有进行热处理，存在铸造内应力。
而曲臂花键处加工面为应力集中区，花键套在交变载荷作用下产生疲劳断裂，曲臂设计存在缺陷。
由于曲臂花键套与花键轴加工精度差，造成花键轴与花键套装配精度差。
经现场检测，花键轴键齿与花键套齿侧间隙最大处达1mm。
当曲臂运动时，花键轴与花键套产生运动冲击，产生疲劳以致造成花键套断裂。
因此在日常检查时要重点检查布料器异音情况，高炉休风停机检修时要进入布料器内部仔细检查布料器各部件的磨损情况。
并建议生产厂家对布料器曲臂进行受力载荷分析，同时对不合理处进行改造。
5.3.布料溜槽的常见故障布料器溜槽最常见的故障就是磨漏。
布料溜槽的正常使用寿命一般为8—10个月。
磨漏是指溜槽上的耐磨倒刺衬板以及溜槽本体的严重磨损，以溜槽接料点为中心，半径大小不一的孔洞。
出现较大的孔洞后就会影响高炉的正常布料，引起炉况波动。
较大的孔洞出现可以通过炉内摄像观察到。
一旦发现溜槽磨漏之后应立即更换，如果不及时更换导致孔洞越来越大，料流直接冲刷到溜槽托架上，造成溜槽托架磨损，严重的结果会使溜槽掉入高炉内。
严格来说发现溜槽出现孔洞再进行更换已经属于设备病态作业。
在对溜槽进行检查时如果发现溜槽内倒刺衬板已经磨损掉，就应该及时更换溜槽。
20xx年4月底定修，在对我厂某高炉溜槽检查时发现溜槽衬板已经完全磨掉，当时由于备件不到位而没有更换新溜槽。
再到6月初检查该溜槽时发现溜槽接料点处已经磨漏，孔洞直径将近400mm。
由此可以推测出，在溜槽衬板完全磨掉之后，溜槽本体在料流冲击下最长经过两周时间就会磨漏。
更换溜槽时间一般需要4—5小时。
更换溜槽时应将α角角度调整到50°左右为最佳角度，如果角度过大，安装时较难挂钩；而如果角度过小，则在溜槽拆下时不易摘脱。
在休风时间不能够满足更换溜槽时，也可以对溜槽进行补焊处理，在接料点处或磨漏的孔洞处补焊圆钢或较厚的耐磨钢板。
布料溜槽的衬板耐磨性能至关重要，新的耐磨材料和工艺将会是溜槽性能提升的研究方向，目前我厂使用的方法是对衬板采取用硬质合金补焊层来增加其耐磨性。
资料显示，对溜槽内衬表面进行碳化镀钨处理将有效增加溜槽使用寿命，可达18个月之久。
5.4.气密箱迷宫密封间隙过小布料器安装在炉顶钢圈之上，受到炉喉处高温煤气的加热，同时受到炉喉料面处的高温热源辐射，还有布料器内部转动所产生的热量，这样的高温环境会使部分部件产生热涨。
如果气密箱迷宫密封间隙过小的话，这种热涨就会引起转动部分与固定部分相互干涉，产生一定的阻力，导致β角电机电流过大而跳闸。
因此在设计迷宫密封时应考虑到布料器所处高温环境带来的影响。
同时要求我们的高炉操作人员一定要注意对高炉顶温的控制。
布料器是炉顶设备的重要组成部分，承担着高炉布料的重任，布料器的稳定、高效运行对高炉生产至关重要；本文只对布料器的典型故障进行分析，提出改进方法，同时总结出在布料器的日常维护保养中需要注意的细节问题。
炼铁高炉炉顶布料器的未来发展，如何提高使用寿命、优化设计结构、降低生产成本、易于维护保养、稳定其工作性能等一系列问题，还需要我们炼铁设备行业各位同仁来进行不断的科学探索和研究。
——此位置可填写公司或团队名字——。
