构造柱施工质量控制浅析

一.构造柱成型质量控制措施1.1.现象构造柱顶部、凹槎口混凝土不密实、马牙槎不整齐、混凝土与砌体墙面界限不清晰。

1.2.原因分析构造柱顶部未设喇叭口模板；混凝土坍落度控制不好、振捣不好；混凝土浇筑前模板未湿水；混凝土与砌体分界处未贴双面海棉胶条。

1.3.控制措施控制要点：构造柱混凝土与砌体界面清晰、美观；剔除后的喇叭口混凝土与墙面平并密实。

（1）施工流程：模板配制、拼装→墙体钻孔→马牙槎边粘贴海绵胶带→模板就位、穿对拉螺杆、加固、校正→浇混凝土→模板拆除→剔除喇叭口混凝土（2）操作工艺○1模板的配制可利用主体框架周转下来的模板按构造柱的位置、尺寸进行加工、配制。

○2按加固方案在墙体上先标识对拉螺杆孔位置，按孔位用冲击钻钻孔，孔径为：对拉螺杆直径+4mm。

○3模板与砌体间缝隙应沿马牙槎在墙体上粘贴1.5mm厚、20mm宽的海绵胶条。

○4用对拉螺杆对模板进行加固，对拉螺杆直径、间距一般为12@700mm，第一根对拉螺杆位置距楼层一般为300mm。

○5支模时，柱顶端留一面模板设置成喇叭口，喇叭口模板应高出梁下口2～3cm。

其余面支模到顶并略高出梁底10mm。

喇叭口高度宜为300mm，便于振捣棒插入如图所示。

○6在浇筑构造柱混凝土之前，必须将砌体和木模板浇水湿润。

浇筑构造柱混凝土应采用小型振捣棒和人工插捣捣实及橡皮锤敲击相结合的方法，利用振捣棒捣实构造柱的柱中心部位混凝土，利用人工插捣捣实喇叭口部位混凝土，利用橡皮锤敲击与砌体接触的部位混凝土，在任何情况下振捣棒都应避免触碰墙体，严禁通过砌体传振。

混凝土浇至喇叭口下口，采用手工浇捣并充盈饱满整个喇叭口，待混凝土具有一定强度（浇筑ld后）拆模后剔除该喇叭口斜面混凝土至墙面平。

喇叭口模板安装高度应高于梁下口2～3cm，确保喇叭口混凝土浇筑密实、构造柱必须采用对拉螺杆固定构造柱在模板安装前必须弹线贴双面胶，确保界面清晰。

构造柱施工质量控制在建筑工程中，构造柱作为提高建筑物抗震性能和稳定性的重要构件，其施工质量的控制至关重要。

构造柱的施工质量不仅关系到建筑物的整体安全性，还影响着其使用寿命和使用功能。

因此，我们有必要深入探讨构造柱施工过程中的质量控制要点和方法。

一、构造柱的作用及设置要求构造柱是在砌体结构中为了增强建筑物的整体性和稳定性，与圈梁一起构成空间骨架，提高抗震能力而设置的。

它通常设置在建筑物的转角、纵横墙交接处、楼梯间等部位。

在设置构造柱时，需要遵循相关的规范和设计要求。

其截面尺寸、配筋数量和规格、混凝土强度等级等都应经过严格的计算和设计确定。

同时，构造柱的间距、伸入基础和屋顶的长度等也都有明确的规定。

二、施工准备阶段的质量控制1、技术交底施工前，技术人员应向施工班组进行详细的技术交底，使施工人员清楚了解构造柱的施工工艺、质量标准和注意事项。

技术交底内容应包括构造柱的位置、尺寸、配筋、混凝土强度等级、模板安装方法、混凝土浇筑要点等。

2、材料准备（1）钢筋：钢筋的品种、规格、数量应符合设计要求，且应具有质量证明书和检验报告。

钢筋进场后，应进行抽样检验，检验合格后方可使用。

（2）水泥：宜采用普通硅酸盐水泥或矿渣硅酸盐水泥，其强度等级应符合设计要求。

水泥应有出厂合格证和检验报告，并应在使用前进行复试。

（3）砂、石：砂宜采用中砂，石子宜采用粒径为 5 315mm 的碎石。

砂、石的质量应符合国家现行标准的规定，并应进行抽样检验。

（4）模板：模板应选用表面平整、刚度和强度足够的材料，如竹胶板、木模板等。

模板的尺寸和形状应与构造柱的设计要求相符。

3、施工机具准备施工中需要用到的机具如搅拌机、振捣器、钢筋切断机、弯曲机等应性能良好，运转正常，并定期进行维护和保养。

三、施工过程中的质量控制1、钢筋工程（1）钢筋加工：钢筋加工应严格按照设计要求进行，其形状、尺寸、弯钩长度和角度等应符合规范规定。

（2）钢筋连接：构造柱钢筋的连接方式通常采用绑扎连接或焊接。

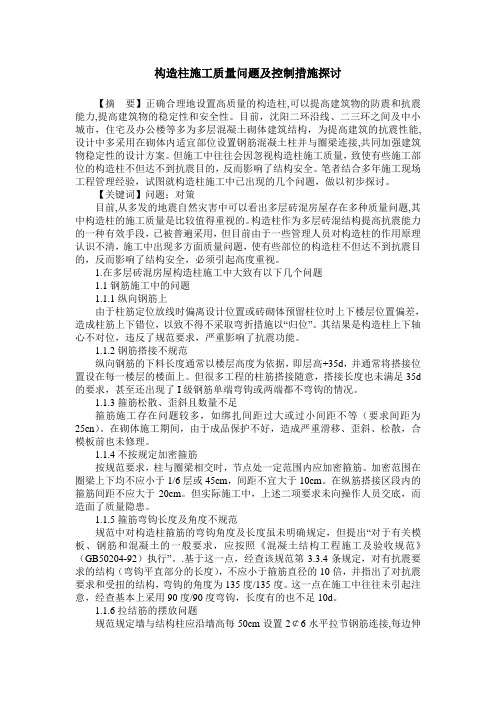

构造柱施工质量问题及控制措施探讨【摘要】正确合理地设置高质量的构造柱,可以提高建筑物的防震和抗震能力,提高建筑物的稳定性和安全性。

目前，沈阳二环沿线、二三环之间及中小城市，住宅及办公楼等多为多层混凝土砌体建筑结构，为提高建筑的抗震性能,设计中多采用在砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物稳定性的设计方案。

但施工中往往会因忽视构造柱施工质量，致使有些施工部位的构造柱不但达不到抗震目的，反而影响了结构安全。

笔者结合多年施工现场工程管理经验，试图就构造柱施工中已出现的几个问题，做以初步探讨。

【关键词】问题；对策目前,从多发的地震自然灾害中可以看出多层砖混房屋存在多种质量问题,其中构造柱的施工质量是比较值得重视的。

构造柱作为多层砖混结构提高抗震能力的一种有效手段，已被普遍采用，但目前由于一些管理人员对构造柱的作用原理认识不清，施工中出现多方面质量问题，使有些部位的构造柱不但达不到抗震目的，反而影响了结构安全，必须引起高度重视。

1.在多层砖混房屋构造柱施工中大致有以下几个问题1.1钢筋施工中的问题1.1.1纵向钢筋上由于柱筋定位放线时偏离设计位置或砖砌体预留柱位时上下楼层位置偏差，造成柱筋上下错位，以致不得不采取弯折措施以“归位”。

其结果是构造柱上下轴心不对位，违反了规范要求，严重影响了抗震功能。

1.1.2钢筋搭接不规范纵向钢筋的下料长度通常以楼层高度为依据，即层高+35d，并通常将搭接位置设在每一楼层的楼面上。

但很多工程的柱筋搭接随意，搭接长度也未满足35d 的要求，甚至还出现了I级钢筋单端弯钩或两端都不弯钩的情况。

1.1.3箍筋松散、歪斜且数量不足箍筋施工存在问题较多，如绑扎间距过大或过小间距不等（要求间距为25cn）。

在砌体施工期间，由于成品保护不好，造成严重滑移、歪斜、松散，合模板前也未修理。

1.1.4不按规定加密箍筋按规范要求，柱与圈梁相交时，节点处一定范围内应加密箍筋。

加密范围在圈梁上下均不应小于1/6层或45cm，间距不宜大于10cm。

浅谈构造柱质量问题的防治及处理针对构造柱施工过程中易出现的质量问题进行了系统的分析，并提出了防治措施和处理方法。

标签：构造柱质量防治及处理0引言在抗震地区的高层砖混结构建筑物的设计中，依照《建筑物抗震设计规范》均设置钢筋混凝土构造柱，这是提高多层砖混结构建筑物抗震能力的一种有效措施。

然而，在工程施工过程中却时常会出现混凝土断面几何尺寸不定、轴线位移、混凝土蜂窝、麻面、孔洞、露筋以及主筋错位和钢筋绑扎不符合规范规定等质量问题。

这些质量问题在施工过程中往往不为人们所重视，从而给建筑物在地震中的损坏创造了条件，留下了事故隐患。

现就上述质量问题谈谈防治措施和处理方法。

1构造柱混凝土断面几何尺寸不足和轴线位移的问题构造柱断面尺寸不足和轴线位移会导致在地震时减小构造柱的水平侧力，造成剪切力传递不均匀而产生应力集中而破坏。

而构造柱混凝土断面尺寸不足是因为墙体砌筑时所预留的马牙槎定位不准确，自上到下的进槎或退槎不垂直。

轴线位移是因为放线时只放外墙至轴线，然后用钢尺划分其余纵横轴线而产生的丈量误差累计造成的。

对构造柱混凝土断面几何尺寸不足的防治：要求各层楼测量放线时，按照轴线划分，在构造柱断面尺寸的基础上每侧各加6cm，砌筑时要定位准确，先退后进，砌成5皮砖进、5皮砖退的形式，并使进槎、退槎分别垂直。

对构造柱轴线位移的防治要求在定位放线时，在构造柱所在轴线位置，将轴线引至建筑物外设置轴线控制桩，用经纬仪以此桩控制点为准控制各层的轴线，也可控制桩模方正和垂直。

2构造柱混凝土蜂窝、孔洞、麻面及漏筋的问题构造柱混凝土有蜂窝、麻面会减小构造柱的钢筋保护层厚度，加大碳化深度；混凝土有孔洞、露筋会局部缩小构造柱的截面几何尺寸，地震时减小构造柱的抗剪能力。

而产生混凝土蜂窝、麻面、孔洞及露筋现象，是因为模板及墙接触面不严密而漏浆：马牙槎湿润不充分；拉结筋水平净距小；混凝土配合料中碎石粒径过大，砂率偏低及水灰比过大；投料太高和振捣不到位等因素。

构造柱施工质量控制在建筑工程中，构造柱起着增强建筑物稳定性和抗震性能的重要作用。

它不仅能够提高墙体的抗剪能力，还可以约束墙体裂缝的开展，对于保障建筑物的整体质量和安全性具有不可或缺的意义。

因此，严格控制构造柱的施工质量至关重要。

一、构造柱的作用与设置要求构造柱是在砌体结构中为了增强建筑物的整体性和稳定性而设置的。

其主要作用包括：提高砌体结构的承载能力，特别是在抗震设防地区，能够有效地抵抗地震作用；约束墙体的变形，防止墙体开裂或倒塌；与圈梁一起形成空间骨架，增强房屋的整体性。

在设置构造柱时，需要遵循一定的规范和要求。

一般来说，构造柱应设置在房屋的外墙四角、错层部位横墙与外纵墙交接处、较大洞口两侧、大房间内外墙交接处等位置。

其间距应根据房屋的层数、抗震设防烈度等因素确定。

二、施工准备阶段的质量控制1、技术准备施工前，施工技术人员应熟悉施工图纸，明确构造柱的位置、数量、尺寸等参数。

编制详细的施工方案，包括施工工艺流程、质量控制要点、安全注意事项等。

同时，对施工人员进行技术交底，确保他们了解施工要求和技术标准。

2、材料准备构造柱所使用的材料主要包括钢筋、水泥、砂、石子等。

钢筋应具有质量证明书，并经复试合格后方可使用。

水泥应选用强度等级符合设计要求的品种，并具有出厂合格证和复试报告。

砂和石子的质量应符合相关标准，含泥量不得超过规定值。

3、施工机具准备根据施工需要，准备好钢筋加工设备（如钢筋切断机、弯曲机等）、混凝土搅拌设备（如搅拌机）、运输设备（如手推车）、振捣设备（如振捣棒）等。

确保施工机具性能良好，能够满足施工要求。

三、钢筋工程的质量控制1、钢筋加工钢筋加工的形状、尺寸应符合设计要求。

箍筋的末端应做弯钩，弯钩的形式应符合设计和规范要求。

加工好的钢筋应分类堆放，并做好标识，防止混用。

2、钢筋安装构造柱的纵向钢筋应与基础或梁中的预埋钢筋连接牢固。

在搭接长度范围内，箍筋应加密。

钢筋的间距、位置应符合设计要求，保护层厚度应符合规范规定。

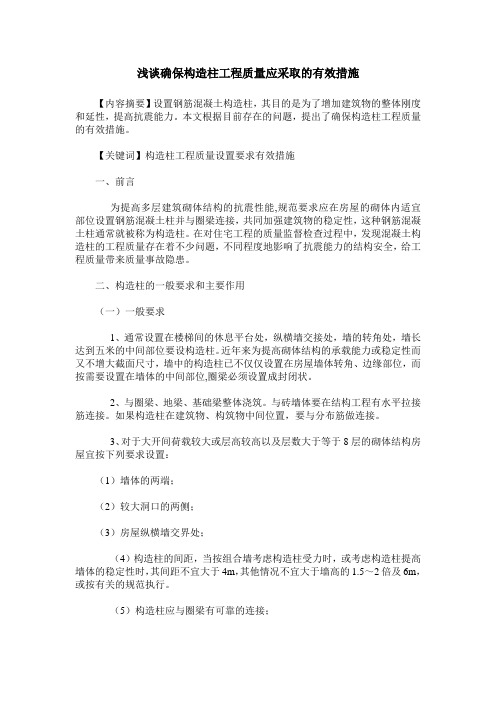

浅谈确保构造柱工程质量应采取的有效措施【内容摘要】设置钢筋混凝土构造柱，其目的是为了增加建筑物的整体刚度和延性，提高抗震能力。

本文根据目前存在的问题，提出了确保构造柱工程质量的有效措施。

【关键词】构造柱工程质量设置要求有效措施一、前言为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接，共同加强建筑物的稳定性，这种钢筋混凝土柱通常就被称为构造柱。

在对住宅工程的质量监督检查过程中，发现混凝土构造柱的工程质量存在着不少问题，不同程度地影响了抗震能力的结构安全，给工程质量带来质量事故隐患。

二、构造柱的一般要求和主要作用（一）一般要求1、通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角处，墙长达到五米的中间部位要设构造柱。

近年来为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁必须设置成封闭状。

2、与圈梁、地梁、基础梁整体浇筑。

与砖墙体要在结构工程有水平拉接筋连接。

如果构造柱在建筑物、构筑物中间位置，要与分布筋做连接。

3、对于大开间荷载较大或层高较高以及层数大于等于8层的砌体结构房屋宜按下列要求设置：（1）墙体的两端；（2）较大洞口的两侧；（3）房屋纵横墙交界处；（4）构造柱的间距，当按组合墙考虑构造柱受力时，或考虑构造柱提高墙体的稳定性时，其间距不宜大于4m，其他情况不宜大于墙高的1.5～2倍及6m，或按有关的规范执行。

（5）构造柱应与圈梁有可靠的连接；（6）受力或稳定性不足的小墙垛；（7）跨度较大的梁下墙体的厚度受限制时，于梁下设置。

4、对于6度区及不设防的建筑物的部分构造柱可按构造要求，如果是7度区以上，需要计算确定。

5、当层数和房屋高度接近或者达到砌体结构限定高度时,横墙内的构造柱间距不宜大于层高的2倍，即一般不宜超过5.4米；纵墙内的构造柱一般不超过3.9米（外纵墙）和4.2米（内纵墙），即大致每开间均应设置一根构造柱。

浅析建筑工程构造柱质量问题和防治措施摘要：本文就构造柱施工质量控制方法进行了分析与探讨，提出了相关的质量通病预防和处理措施，以供同行工作参考。

关键词：建筑工程；构造柱；施工；质量控制；措施0 引言当前的建筑工程项目中，设置钢筋混凝土构造柱对于提高房屋的抗震能力十分有效，也是一种良好的建筑结构模式。

但是在施工的过程中，不少建筑单位和施工企业为了图的建筑结构的美观性而对于构造柱施工质量的管理与控制不够规范，基于这种情况，使得在构造柱施工的过程中不但没能够加强其应有的抗震性能，反而更是影响了建筑结构的整体性，给工程施工质量埋下隐患和质量缺陷。

因此在目前的施工项目中，针对其中存在的种种问题进行深入的总结和思考，使得其中的各种作用都能够得以解决和保障，并且发挥出其应有的作用与效率。

1 构造柱质量问题和防治措施有抗震设防要求的房屋结构中设置的钢筋混凝土构造柱，是提高房屋抗震能力的重要措施；然而，施工人员往往因构造柱不是受力构件而忽视了它的施工质量，施工中经常出现构造柱设置数量不足、施工顺序不正确、钢筋安装和模板安装不符合要求以及混凝土截面尺寸不足、麻面、蜂窝、孔洞、烂根等质量问题。

这些问题如果未能采取有效的防治措施和处理方法，将给建筑物留下质量隐患。

1.1 构造柱数量墙体的变形能力和稳定性不足以抵抗环境变化引起的应力时，便会产生墙体开裂、渗水等现象，影响房屋使用和寿命。

特别是在地震力作用下，易发生墙体倒塌，造成房屋破坏并严重影响人们的生命财产安全。

为提高填充墙的稳定性和抗震能力，GB 50011－2010《建筑抗震设计规范》对填充墙构造柱的设置做出了明确规定。

1.1.1质量问题构造柱不是受力构件，很多工程人员对它的作用认识不够。

设计施工图纸中往往仅标注出墙体转角、梯间四周等处设置的构造柱，而对于超长墙体中部、栏板等一些需要设置构造柱的位置一般在设计说明中依规范给予说明。

很多施工人员对图纸和规范不够熟悉，且忽视了构造柱的作用，造成了一些本该设置构造柱的位置少设或漏设构造柱，不同程度削弱了填充墙的抗震能力和稳定性。

浅议钢筋混凝土构造柱的施工质量控制文章分析了钢筋混凝土构造柱的作用和构造要求，对其在施工中的质量通病作了阐述，提出了具体的施工质量控制措施。

标签钢筋混凝土；构造柱；抗剪能力。

1 前言设置钢筋混凝土构造柱系提高多层砖房屋抗震能力的一种措施，但是，当前许多施工单位在混凝土构造柱施工过程中，不注意施工质量。

这样，不但不能起到增强抗震能力的作用，还将影响到建筑物的整体性，给建筑物带来隐患，因此我们必须重视构造柱的施工质量。

2 构造柱的作用2.1 它可以加强纵横墙间的连接。

2.2 它可以提高砖砌体的抗剪能力，虽然提高的比例不很大，试验表明：能提高砖体的抗剪承载力约为10～30％（提高幅度与墙体的高宽比，竖向压力应力，开洞情况等因素有关）能约束墙体的开裂，对限制其裂缝开展，起到一定的作用。

2.3 它与圈梁共同作用，加大了建筑物的整体度，类似框架结构，可称为“弱框架”，对墙体起了约束作用，墙体的四周处于双向双压状态使墙体横向变形减少，改善墙体受压的稳定性能从而提高墙体的承载力。

3 构造柱在构造方面的要求3.1 多层砖房构造柱应符合：最小截面可采用240×180mm，纵筋宜采用4Φ12，箍筋间距不宜大于250mm，且在柱上下端适当加密。

抗震烈度为7度时且超过六层、抗震烈度为8度时且超过五层和抗震烈度为9度时，纵筋宜选用4Φ14，箍筋@≯200 mm，房屋四角处的构造柱可适当加大截面及配筋。

3.2 构造柱与墙体连接应砌成马牙槎并沿墙每隔500mm设2根拉结筋，每边应伸人墙体内。

3.3 构造柱应与每层圈梁连接，隔层设置圈梁的房屋，应在无圈梁楼层增设配筋砖带；仅在外墙四角设置构造柱时，配筋砖带在外墙上应伸过一个开间，其它情况下，配筋砖带应在外纵墙和相应横墙上接通。

配筋砖带的截面高度不小于四皮砖，砂浆强度不低于M5。

3.4 构造柱按构造设置，不需单独设置基础。

当基础顶部设有圈梁时，构造柱可锚固基础圈梁中。

4 构造柱的质量通病及其产生的原因4.1 箍筋、拉接筋设置不满足规范规定依据规范规定，墙与构造柱应沿墙高每50cm设置2根水平拉接钢筋连结，每边伸入墙内不应少于1m；在构造柱与圈梁相交的节点处应适当加密柱的箍筋，加密范围在圈梁上、下均不应小于六分之一层高或45cm，箍筋间距不宜大于10cm；构造柱的竖向钢筋可用绑扎接头，其绑扎接头长度一般为35d，在绑扎段内的箍筋间隙不应大于10cm，面，而在施工过程中，往往由于施工人员的疏忽减少了钢筋数量及加密长度，使构造柱的整体强度降低。
