光纤耦合器及光纤配线架的制作流程

odf光纤配线架制造工艺流程好的，以下是为您生成的一篇关于“odf 光纤配线架制造工艺流程”的文章：---# 【odf 光纤配线架制造工艺流程】## 一、历史回顾其实啊，ODF 光纤配线架的出现可不是一蹴而就的。

在通信技术还没有这么发达的时候，我们传递信息的方式那叫一个简单粗暴。

后来，随着科技的进步，对信息传输的速度和质量要求越来越高，ODF 光纤配线架也就应运而生了。

早期的通信线路就像是一条条狭窄的小路，能传输的信息非常有限。

而光纤的出现，就好比把这些小路拓宽成了高速公路。

但有了高速公路，还得有规范的出入口和服务区，ODF 光纤配线架说白了就是这个“出入口和服务区”，让光信号能够有条不紊地进出和调度。

它的发展也是经历了多个阶段。

从最初的简单结构，只能容纳少量光纤，到现在的复杂、高效、大容量的设计，每一次改进都是为了更好地满足不断增长的通信需求。

## 二、制作过程### 1. 材料准备制作 ODF 光纤配线架，首先得准备好各种材料。

这就好比做菜，得先把食材都准备齐全。

材料包括高质量的金属板材，比如钢板、铝板，用于制作框架和外壳，保证配线架的坚固耐用；还有各种塑料组件，用于隔离和保护光纤；当然，最重要的是各种精密的光纤连接器件，这可是核心部件。

比如说，金属板材就像是房子的框架，得结实稳固，能承受各种外界的影响；而塑料组件呢，就像是房子里的隔断，把不同的区域划分得清清楚楚。

### 2. 框架制造有了材料，接下来就是制造框架。

通过切割、冲压、折弯等工艺，把金属板材变成我们需要的形状和尺寸。

这一步可需要非常精准的操作，就像是裁缝做衣服，尺寸稍有偏差，衣服就不合身了。

比如说，切割得不准确，框架可能就拼接不起来；折弯的角度不对，整个结构就会不稳定。

### 3. 表面处理框架做好后，还得进行表面处理。

这包括喷漆、镀锌等，一方面是为了美观，另一方面也是为了防锈、防腐蚀，延长使用寿命。

打个比方，这表面处理就像是给框架穿上一层防护服，让它能在各种恶劣环境下都能“坚守岗位”。

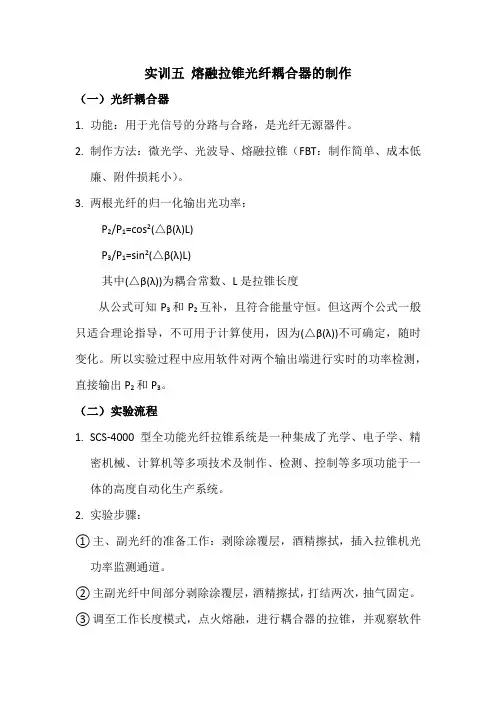

实训五熔融拉锥光纤耦合器的制作（一）光纤耦合器1.功能：用于光信号的分路与合路，是光纤无源器件。

2.制作方法：微光学、光波导、熔融拉锥（FBT：制作简单、成本低廉、附件损耗小）。

3.两根光纤的归一化输出光功率：P2/P1=cos2(△β(λ)L)P3/P1=sin2(△β(λ)L)其中(△β(λ))为耦合常数、L是拉锥长度从公式可知P3和P2互补，且符合能量守恒。

但这两个公式一般只适合理论指导，不可用于计算使用，因为(△β(λ))不可确定，随时变化。

所以实验过程中应用软件对两个输出端进行实时的功率检测，直接输出P2和P3。

（二）实验流程1.SCS-4000型全功能光纤拉锥系统是一种集成了光学、电子学、精密机械、计算机等多项技术及制作、检测、控制等多项功能于一体的高度自动化生产系统。

2.实验步骤：①主、副光纤的准备工作：剥除涂覆层，酒精擦拭，插入拉锥机光功率监测通道。

②主副光纤中间部分剥除涂覆层，酒精擦拭，打结两次，抽气固定。

③调至工作长度模式，点火熔融，进行耦合器的拉锥，并观察软件上的耦合图像。

3.实验结果【第一次实验】分析：a.从实验效果图可以看出，在中间交汇线处，绿白两条线恰好接触，但是却在之后的过程中分别返回到其他值保持不变，导致最终输出功率之和大于输入功率，明显不符合能量守恒定律。

出现情况原因：可能由于输入功率过高，使得计算机光功率监测系统不能标注出真正的功率值，即输入的0.98数值不准确，所以在最后的熔融拉锥之后，输出功率之和高于了输入功率。

b.代表“附加损耗”的红色线条数值一直很低，表明实验中损耗较小。

为了使附加损耗小，需要在剥除涂覆层时更加认真，既不能把光纤弄断，还要把涂覆层完全剥干净，并且一定要记得用酒精擦拭，条件允许的话，酒精擦拭用纸不可循环利用。

c.本次实验熔融效果较好，但是由于输出功率值不正常，仍有缺陷。

【第二次实验】a.从实验效果图可以看出，在熔融初期阶段，由于打结处光纤涂覆层没有剥除干净，使得输出图像上下波动较大。

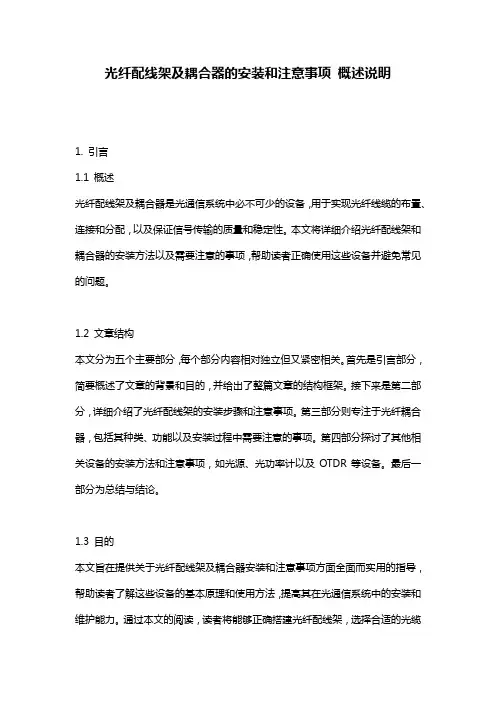

光纤配线架及耦合器的安装和注意事项概述说明1. 引言1.1 概述光纤配线架及耦合器是光通信系统中必不可少的设备，用于实现光纤线缆的布置、连接和分配，以及保证信号传输的质量和稳定性。

本文将详细介绍光纤配线架和耦合器的安装方法以及需要注意的事项，帮助读者正确使用这些设备并避免常见的问题。

1.2 文章结构本文分为五个主要部分，每个部分内容相对独立但又紧密相关。

首先是引言部分，简要概述了文章的背景和目的，并给出了整篇文章的结构框架。

接下来是第二部分，详细介绍了光纤配线架的安装步骤和注意事项。

第三部分则专注于光纤耦合器，包括其种类、功能以及安装过程中需要注意的事项。

第四部分探讨了其他相关设备的安装方法和注意事项，如光源、光功率计以及OTDR等设备。

最后一部分为总结与结论。

1.3 目的本文旨在提供关于光纤配线架及耦合器安装和注意事项方面全面而实用的指导，帮助读者了解这些设备的基本原理和使用方法，提高其在光通信系统中的安装和维护能力。

通过本文的阅读，读者将能够正确搭建光纤配线架，选择合适的光缆布置和连接方式，并了解如何确保耦合质量及维护其他相关设备。

最终目标是提升整个光通信系统的性能和可靠性。

2. 光纤配线架的安装和注意事项2.1 搭建光纤配线架的基本步骤在安装光纤配线架之前，我们需要进行以下基本步骤：1. 确定光纤配线架的位置：选择合适的位置来放置光纤配线架，确保其能够满足日后的扩展需求，并且便于维护和管理。

2. 安装固定件：根据场景需求，选择适当的固定件将光纤配线架固定在墙壁或机房中。

3. 组装框体结构：根据光纤配线架类型和规格，按照说明书将支架、框体及其他组件组装好。

4. 安装端子盒：将端子盒与光缆连接起来，并安装在相应位置上。

确保连接端良好并紧固稳定。

5. 进行标识和整理：为了方便管理与维护，在完成安装后使用标签或贴纸对不同端口及相关设备进行编号和标识。

同时，整理好连接线缆，避免交叉和混乱。

2.2 光缆布置及连接方式正确布置和连接光缆可以确保信号传输质量和网络稳定性。

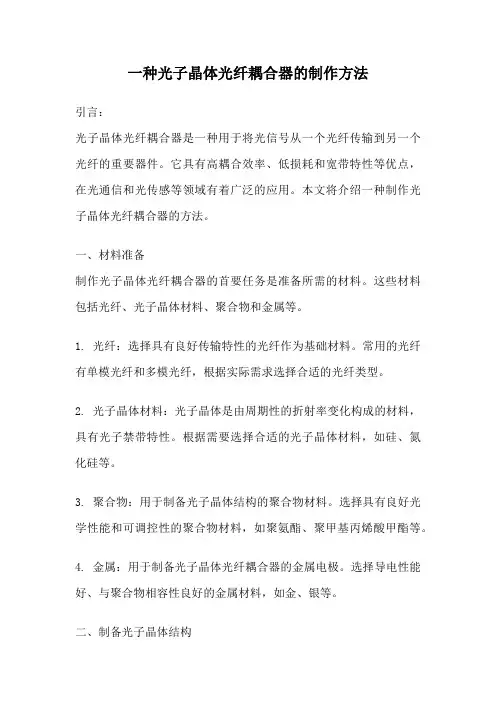

一种光子晶体光纤耦合器的制作方法引言：光子晶体光纤耦合器是一种用于将光信号从一个光纤传输到另一个光纤的重要器件。

它具有高耦合效率、低损耗和宽带特性等优点，在光通信和光传感等领域有着广泛的应用。

本文将介绍一种制作光子晶体光纤耦合器的方法。

一、材料准备制作光子晶体光纤耦合器的首要任务是准备所需的材料。

这些材料包括光纤、光子晶体材料、聚合物和金属等。

1. 光纤：选择具有良好传输特性的光纤作为基础材料。

常用的光纤有单模光纤和多模光纤，根据实际需求选择合适的光纤类型。

2. 光子晶体材料：光子晶体是由周期性的折射率变化构成的材料，具有光子禁带特性。

根据需要选择合适的光子晶体材料，如硅、氮化硅等。

3. 聚合物：用于制备光子晶体结构的聚合物材料。

选择具有良好光学性能和可调控性的聚合物材料，如聚氨酯、聚甲基丙烯酸甲酯等。

4. 金属：用于制备光子晶体光纤耦合器的金属电极。

选择导电性能好、与聚合物相容性良好的金属材料，如金、银等。

二、制备光子晶体结构1. 制备光子晶体材料：将光子晶体材料加工成所需的形状和尺寸。

可以使用光刻技术或激光加工等方法，将光子晶体材料刻蚀或削蚀成光子晶体结构。

2. 制备聚合物模板：将聚合物涂覆在光子晶体材料上，形成聚合物模板。

可以使用旋涂、喷涂或浸涂等方法，控制聚合物的厚度和均匀性。

3. 光子晶体结构的形成：通过烘烤或紫外光照射等方法，使聚合物在光子晶体材料上形成所需的结构。

烘烤过程中，聚合物会收缩并与光子晶体材料相结合，形成光子晶体结构。

三、制备光纤耦合器1. 制备光纤端面：对光纤进行切割和打磨，使其端面光滑平整。

可以使用切割机和研磨机等设备，控制切割和打磨的精度。

2. 光纤固定：将光纤端面与光子晶体结构相对接，并使用适当的胶水或粘合剂固定光纤。

确保光纤与光子晶体结构的贴合度和稳定性。

3. 金属电极制备：在光子晶体结构上制备金属电极，用于光纤耦合器的驱动和控制。

可以使用光刻技术和蒸镀技术等方法，制备金属电极。

精品资料光纤耦合器和光分路器教程........................................光纤耦合器和光分路器教程作者：飞速(FS)内容来源：飞速(FS)日期：••••光纤耦合器简介的原理是，将两根以上的光纤彼此靠拢进行熔化拉伸，从而产生一个耦合区。

对加热区域进行拉伸，直到出现所需要的耦合特性。

这一装置又被称为熔融拉锥(FBT)耦合器。

随着输入光纤模场直径在下锥区内变得越来越大，耦合过程不断发生。

在耦合区域内，由于两个纤芯彼此非常靠近，因此一个纤芯与另一个纤芯发生耦合现象。

在纤芯直径不断增加的上锥区，模在芯内变得越来越小，最终两个独立的模离开了两根独立光纤的输出端。

有时候，两根光纤会在加热拉伸前被绞合起来。

另一个方法就是研磨光纤端面，使得设计者可以非常精确地控制耦合的效果。

输入光的哪一部分将被耦合进第二根光纤，取决于工作波长、两条纤芯之间的距离以及耦合区域内的纤芯直径。

因此，通过确定耦合区域的大小，我们将能够控制输出功率比，即耦合比。

50:50的耦合比十分流行，而1:99则用于监控EDFA内部的输入和输出信号。

如何实现50:50均分？在这一排列中，光模将通过两根光纤的合并包层，并且在上锥区被分离开来。

FBT耦合器的优势具有如下三个关键优势：低损耗过程：光纤耦合是一个低损耗的过程，实际上，在芯模到耦合模再到芯模的转换过程中是没有损耗的。

因此，我们不得不说损耗是光通过一个短包层长度所造成的。

不过，耦合器的插入损耗相当高，并且取决于耦合比。

无逆反射：光纤决不会再耦合过程中离开光纤结构，所以它决不会经过任何的接口。

因此，此类型耦合器本身不会造成逆反射。

实际上，此类型耦合器的技术资料中并没有包含这一规范。

便于连接：由于耦合器是由普通光纤制成，因此FBI 能够与传输光纤非常方便地进行连接，并且损耗低。

光纤耦合器的端口结构我们可以想象有许多种经过装置耦合的光纤组束，如下显示了其中的一部分类型。

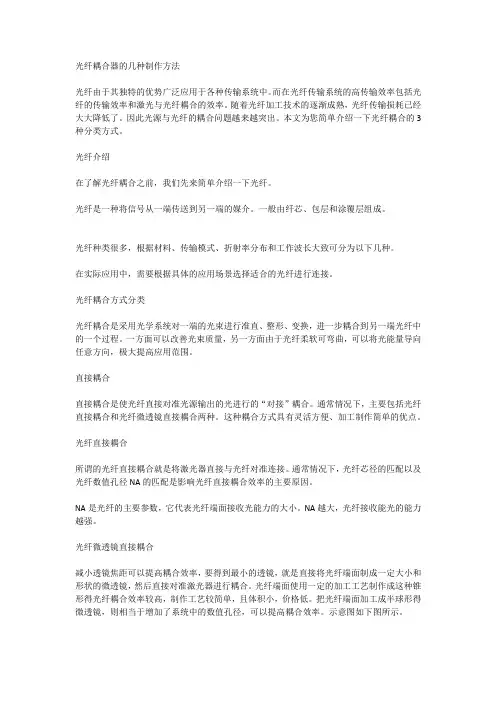

光纤耦合器的几种制作方法光纤由于其独特的优势广泛应用于各种传输系统中。

而在光纤传输系统的高传输效率包括光纤的传输效率和激光与光纤耦合的效率。

随着光纤加工技术的逐渐成熟，光纤传输损耗已经大大降低了。

因此光源与光纤的耦合问题越来越突出。

本文为您简单介绍一下光纤耦合的3种分类方式。

光纤介绍在了解光纤耦合之前，我们先来简单介绍一下光纤。

光纤是一种将信号从一端传送到另一端的媒介。

一般由纤芯、包层和涂覆层组成。

光纤种类很多，根据材料、传输模式、折射率分布和工作波长大致可分为以下几种。

在实际应用中，需要根据具体的应用场景选择适合的光纤进行连接。

光纤耦合方式分类光纤耦合是采用光学系统对一端的光束进行准直、整形、变换，进一步耦合到另一端光纤中的一个过程。

一方面可以改善光束质量，另一方面由于光纤柔软可弯曲，可以将光能量导向任意方向，极大提高应用范围。

直接耦合直接耦合是使光纤直接对准光源输出的光进行的“对接”耦合。

通常情况下，主要包括光纤直接耦合和光纤微透镜直接耦合两种。

这种耦合方式具有灵活方便、加工制作简单的优点。

光纤直接耦合所谓的光纤直接耦合就是将激光器直接与光纤对准连接。

通常情况下，光纤芯径的匹配以及光纤数值孔径NA的匹配是影响光纤直接耦合效率的主要原因。

NA是光纤的主要参数，它代表光纤端面接收光能力的大小。

NA越大，光纤接收能光的能力越强。

光纤微透镜直接耦合减小透镜焦距可以提高耦合效率，要得到最小的透镜，就是直接将光纤端面制成一定大小和形状的微透镜，然后直接对准激光器进行耦合。

光纤端面使用一定的加工工艺制作成这种锥形得光纤耦合效率较高，制作工艺较简单，且体积小，价格低。

把光纤端面加工成半球形得微透镜，则相当于增加了系统中的数值孔径，可以提高耦合效率。

示意图如下图所示。

光学透镜耦合光学透镜耦合法是目前光源和光纤耦合时常用的方法之一。

一般可分为单透镜、自聚焦透镜和组合透镜系统等。

单透镜这种耦合方式通常是由单个透镜构成。

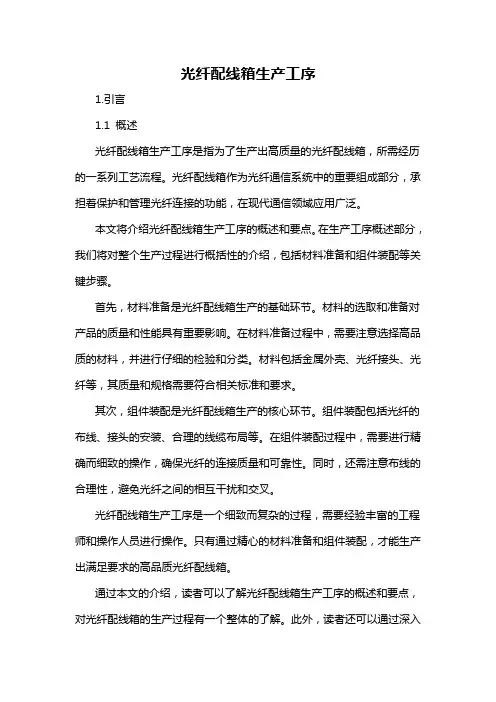

光纤配线箱生产工序1.引言1.1 概述光纤配线箱生产工序是指为了生产出高质量的光纤配线箱，所需经历的一系列工艺流程。

光纤配线箱作为光纤通信系统中的重要组成部分，承担着保护和管理光纤连接的功能，在现代通信领域应用广泛。

本文将介绍光纤配线箱生产工序的概述和要点。

在生产工序概述部分，我们将对整个生产过程进行概括性的介绍，包括材料准备和组件装配等关键步骤。

首先，材料准备是光纤配线箱生产的基础环节。

材料的选取和准备对产品的质量和性能具有重要影响。

在材料准备过程中，需要注意选择高品质的材料，并进行仔细的检验和分类。

材料包括金属外壳、光纤接头、光纤等，其质量和规格需要符合相关标准和要求。

其次，组件装配是光纤配线箱生产的核心环节。

组件装配包括光纤的布线、接头的安装、合理的线缆布局等。

在组件装配过程中，需要进行精确而细致的操作，确保光纤的连接质量和可靠性。

同时，还需注意布线的合理性，避免光纤之间的相互干扰和交叉。

光纤配线箱生产工序是一个细致而复杂的过程，需要经验丰富的工程师和操作人员进行操作。

只有通过精心的材料准备和组件装配，才能生产出满足要求的高品质光纤配线箱。

通过本文的介绍，读者可以了解光纤配线箱生产工序的概述和要点，对光纤配线箱的生产过程有一个整体的了解。

此外，读者还可以通过深入研究每个环节的具体细节，进一步掌握光纤配线箱的生产技术和工艺要求。

接下来，我们将详细介绍光纤配线箱生产工序的具体要点，以帮助读者更深入地理解和学习该领域的相关知识。

1.2文章结构1.2 文章结构本文将对光纤配线箱的生产工序进行详细介绍。

文章将按照以下结构展开：第一部分，引言。

引言部分将对整篇文章进行一个概述，明确文章的目的和意义。

第二部分，正文。

正文将分为两个主要部分来讲解光纤配线箱的生产工序。

首先，将以一个概述的形式介绍光纤配线箱的生产工序，包括整个工序的步骤和流程。

接下来，重点讲解光纤配线箱生产中的要点，主要包括材料准备和组件装配这两个关键环节。

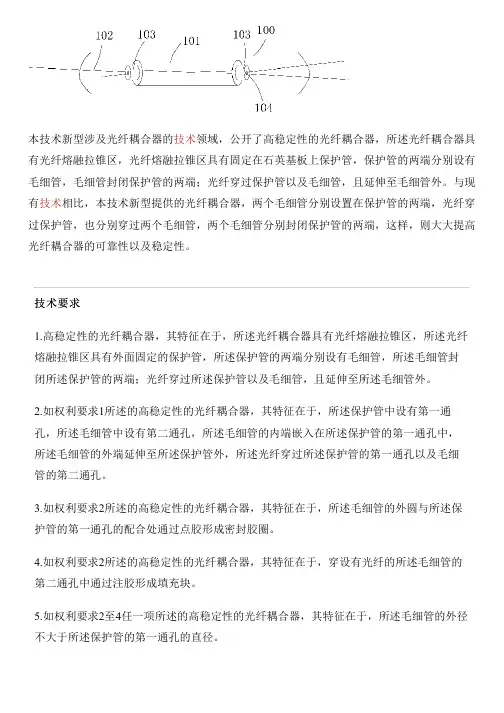

本技术新型涉及光纤耦合器的技术领域，公开了高稳定性的光纤耦合器，所述光纤耦合器具有光纤熔融拉锥区，光纤熔融拉锥区具有固定在石英基板上保护管，保护管的两端分别设有毛细管，毛细管封闭保护管的两端；光纤穿过保护管以及毛细管，且延伸至毛细管外。

与现有技术相比，本技术新型提供的光纤耦合器，两个毛细管分别设置在保护管的两端，光纤穿过保护管，也分别穿过两个毛细管，两个毛细管分别封闭保护管的两端，这样，则大大提高光纤耦合器的可靠性以及稳定性。

技术要求1.高稳定性的光纤耦合器，其特征在于，所述光纤耦合器具有光纤熔融拉锥区，所述光纤熔融拉锥区具有外面固定的保护管，所述保护管的两端分别设有毛细管，所述毛细管封闭所述保护管的两端；光纤穿过所述保护管以及毛细管，且延伸至所述毛细管外。

2.如权利要求1所述的高稳定性的光纤耦合器，其特征在于，所述保护管中设有第一通孔，所述毛细管中设有第二通孔，所述毛细管的内端嵌入在所述保护管的第一通孔中，所述毛细管的外端延伸至所述保护管外，所述光纤穿过所述保护管的第一通孔以及毛细管的第二通孔。

3.如权利要求2所述的高稳定性的光纤耦合器，其特征在于，所述毛细管的外圆与所述保护管的第一通孔的配合处通过点胶形成密封胶圈。

4.如权利要求2所述的高稳定性的光纤耦合器，其特征在于，穿设有光纤的所述毛细管的第二通孔中通过注胶形成填充块。

5.如权利要求2至4任一项所述的高稳定性的光纤耦合器，其特征在于，所述毛细管的外径不大于所述保护管的第一通孔的直径。

6.如权利要求5所述的高稳定性的光纤耦合器，其特征在于，所述保护管的第一通孔的直径与所述毛细管的外径之间的间隙范围为0-0.3mm之间。

7.如权利要求2至4任一项所述的高稳定性的光纤耦合器，其特征在于，所述保护管的第一通孔的直径范围为0.15mm-0.8mm之间。

8.如权利要求2至4任一项所述的高稳定性的光纤耦合器，其特征在于，所述保护管的第一通孔与所述毛细管的第二通孔同轴布置。
