模态分析及意义介绍模态分析是一种定量研究手段，用于解释和预测决策问题。
它基于概率理论和数学模型，结合多个影响因素，以及不确定性和风险因素，分析不同情景下的决策结果。
模态分析具有广泛的应用领域，例如项目管理、金融投资和政策制定等。
模态分析的基本原理是通过建立数学模型，模拟在不同情景下的决策结果。
这些情景通常包括决策变量的不同取值，以及其他相关因素的变化。
通过计算模型中不同情景下的决策结果，可以比较不同方案的优劣，并预测可能出现的风险和不确定性。
模态分析的意义主要体现在以下几个方面：1.提供决策支持：模态分析可以帮助决策者在制定决策方案时考虑到多种不确定因素和风险。
通过模拟不同情景下的决策结果，决策者可以更全面地评估不同方案的风险和潜在收益，从而做出更明智的决策。
2.预测可能的风险和不确定性：在现实生活中，决策过程往往伴随着不确定因素和风险。
模态分析可以通过模拟不同情景下的决策结果，识别可能的风险和不确定性，并为决策者提供相应的预测和应对策略。
3.评估方案的可行性和稳定性：模态分析可以帮助决策者评估不同方案的可行性和稳定性。
通过模拟不同情景下的决策结果，可以比较各种方案的优劣，并评估其在不同情况下的表现。
4.提供决策方案的灵活性：模态分析可以提供决策方案的灵活性。
通过分析不同情景下的决策结果，决策者可以调整决策方案，以适应不同情况下的需求和要求。
5.优化资源利用和风险控制：模态分析可以帮助决策者优化资源利用，降低风险。
通过模拟不同情景下的决策结果，可以找到最佳方案和最合理的资源配置，从而达到资源的最大利用和风险的最小化。
总之，模态分析是一种重要的决策支持工具。
它可以帮助决策者全面评估决策方案的优劣，并预测可能出现的风险和不确定性。
通过模态分析，决策者可以做出更明智、更有针对性的决策，以实现最佳的决策结果。
机械系统动力学特性的模态分析机械系统动力学是研究物体在受到外力作用下的运动规律和机械系统动态特性的学科。
其中，模态分析是一种重要的方法，用于研究机械系统的固有振动特性。
本文将介绍机械系统动力学特性的模态分析方法及其应用。
一、模态分析的基本概念模态分析是研究机械系统振动模态的一种方法。
模态是指机械系统在自由振动状态下的振动形式和频率。
模态分析通过分析机械系统的初始条件、约束条件和外力等因素，确定机械系统的固有频率和振型，并进一步得到机械系统的振荡特性。
二、模态分析的基本步骤模态分析一般包括以下几个步骤：1. 系统建模：根据实际情况，将机械系统抽象为数学模型，包括质量、刚度、阻尼等参数。
2. 求解特征值问题：通过求解系统的特征值问题，得到系统的固有频率和振型。
3. 模态验算：将得到的固有频率和振型代入原始方程，验证其是否满足振动方程。
4. 模态分析：通过对系统的振动模态进行进一步分析，得到系统的动态响应和振动特性。
三、模态分析的应用模态分析在机械工程领域有广泛的应用。
主要包括以下几个方面：1. 结构优化设计：通过模态分析，可以评估机械系统的固有频率和振型，判断系统是否存在共振现象或其他异常振动情况，为结构设计提供依据。
2. 动力学特性分析：通过模态分析，可以了解机械系统的振动特性，包括固有频率、阻尼特性和模态质量等指标，为系统的动力学性能评估和优化提供依据。
3. 故障诊断与预测：模态分析可以用于机械系统的故障诊断和预测。
通过对机械系统振动模态的变化进行监测和分析，可以判断系统是否存在故障，并提前发现潜在的故障。
4. 振动控制技术：通过模态分析，可以了解机械系统振动的特征，并采取相应的振动控制措施。
比如调节系统的阻尼、改变系统的刚度等，来减小系统的振动幅度，提高系统的稳定性和工作性能。
四、模态分析存在的问题与挑战模态分析作为一种成熟的技术方法，仍然面临一些问题和挑战。
例如，模态分析需要对机械系统进行精确的建模，包括质量、刚度和阻尼等参数的准确度和全面性。
1. 什么是模态分析？模态分析是研究结构动力特性一种近代方法，是系统辨别方法在工程振动领域中的应用。
模态是机械结构的固有振动特性，每一个模态具有特定的固有频率、阻尼比和模态振型。
这些模态参数可以由计算或试验分析取得，这样一个计算或试验分析过程称为模态分析。
这个分析过程如果是由有限元计算的方法取得的，则称为计算模态分析；如果通过试验将采集的系统输入与输出信号经过参数识别获得模态参数，称为试验模态分析。
通常，模态分析都是指试验模态分析。
振动模态是弹性结构的固有的、整体的特性。
如果通过模态分析方法搞清楚了结构物在某一易受影响的频率范围内各阶主要模态的特性，就可能预言结构在此频段内在外部或内部各种振源作用下实际振动响应。
因此，模态分析是结构动态设计及设备的故障诊断的重要方法。
模态分析最终目标在是识别出系统的模态参数，为结构系统的振动特性分析、振动故障诊断和预报以及结构动力特性的优化设计提供依据。
2. 模态分析有什么用处？模态分析所的最终目标在是识别出系统的模态参数，为结构系统的振动特性分析、振动故障诊断和预报以及结构动力特性的优化设计提供依据。
模态分析技术的应用可归结为以下几个方面：1. 评价现有结构系统的动态特性；通过结构的模态分析可以求得各阶模态参数（模态频率、模态振型以及模态阻尼），从而评价结构的动态特性是否符合要求，并校验理论计算结构的准确性。
2. 在新产品设计中进行结构动态特性的预估和优化设计；3. 诊断及预报结构系统的故障；近年来，结构故障技术发展迅速，而模态分析已成为故障诊断的一个重要方法。
利用结构模态参数的改变来诊断故障是一种有效方法。
例如，根据模态频率的变化可以判断裂纹的出现；根据振型的分析可以确定断裂的位置；根据转子支承系统阻尼的改变，可以诊断与预报转子系统的失稳等。
4. 控制结构的辐射噪声；结构噪声是由于结构振动所引起的。
结构振动时，各阶模态对噪声的“贡献”并不相同，对噪声贡献较大的几阶模态称为“优势模态”。
什么是模态分析,模态分析有什么用什么是模态分析模态分析有什么用结构劢力学分析中，最基础、也是最重要的一种分析类型就是“结构模态分析”。
模态分析主要用亍计算结构的振劢频率和振劢形态，因此，又可以叫做频率分析戒者是振型分析。
劢力学分析可分为时域分析不频域分析，模态分析是劢力学频域分析的基础分析类型。
基础理论劢力学控制方程可表示为微分方程：其中，[ M ] 为结构质量矩阵，[ C ] 为结构阷尼矩阵，[ K ] 为结构刚度矩阵，{ F } 为随时间变化的外力载荷函数，{ u } 为节点位移矢量，为节点速度矢量，{ ü } 为节点加速度矢量。
在结构模态分析中丌需要考虑外力的影响，因此，模态分析的劢力学控制方程可表示为：理想情况下，结构在振劢过程中，丌考虑阷尼效应，也就是所谓的自由振劢情况，模态分析又可描述为：对上迚一步分析，假设此时的自由振劢为谐响应运劢，也就是说u = u 0 sin( ωt )，上又可迚一步描述为：对上式求解，可得方程的根是ω i²，即特征值，其中i 的范围是从1 到结构自由度个数N （有限元分析中，自由度个数N 一般丌超过分析模型网格节点数的三倍）。
特征值开平方根是ω i ，即固有圆周频率，这样，结构振劢频率（结构固有频率）f i就可通过公式f i = ω i /2 π 得到。
有限元模态分析可以得到f i 戒者ω i ，都可以用来描述结构的振劢频率。
特征值对应的特性矢量为{ u } i 。
特征矢量{ u } i表示结构在以固有频率f i振劢时所具有的振劢形状（振型）。
模态分析中的矩阵1. 模态分析微分方程组包含六个矩阵：[ K ] 代表刚度矩阵。
可参考“结构静力学”中的解释说明。
{ u } 代表位移矢量。
主要用来描述模态分析的振型。
可参考“结构静力学”中的解释说明，但一定要注意，模态分析中得到的位移矢量不静力学分析中位移矢量代表变形丌同。
[ C ] 代表阷尼矩阵。
模态分析多种方法模态分析是指在多种可能性或选项中进行评估和比较的过程。
它可以用于各种领域和问题的决策和规划中。
在下面的文章中，我将介绍模态分析的几种常见方法。
1.SWOT分析：SWOT分析是一种评估组织内部优势、劣势以及外部机会和威胁的方法。
它将可能的选项与组织的优势和机会相匹配，以确定最佳的决策方向。
2.决策树分析：决策树分析是一种图形化的分析方法，它通过描述可能的决策，可能的事件和决策之间的结果和概率，帮助决策者了解选择每个选项的可能结果。
3.鱼骨图：也称为因果关系图，鱼骨图是一种用于分析问题根本原因的方法。
它通过将问题放在鱼骨的左侧，然后将可能的原因绘制在鱼骨的骨头上，帮助确定问题的潜在解决方案。
4.多层次决策分析：多层次决策分析是一种在多个层次上评估决策的方法。
它通过将决策者的目标和准则以及可能的选项在一个层次结构中进行组织，帮助决策者在各个层次上进行评估和比较。
5.场景分析：场景分析是一种评估决策在不同未来情景下的潜在结果的方法。
它通过识别和描述不同的情景，并评估每个情景下的决策结果，帮助决策者选择最有利的决策。
6.成本效益分析：成本效益分析是一种评估不同决策方案的成本和效益的方法。
它通过比较不同决策方案的成本和效益，帮助决策者选择具有最大效益和最小成本的决策。
7.概率分析：概率分析是一种评估决策在不同概率下的结果的方法。
它通过对可能的不同结果的概率分布进行建模和分析，帮助决策者了解不同决策的风险和潜在回报。
这些方法在不同的情况下都可以有效地进行模态分析。
根据具体的问题和决策情境，选择合适的方法是非常重要的。
有时，可以结合使用多种方法来增加分析的全面性和准确性。
模态分析方法的选择应该考虑以下几个因素：决策的性质和复杂性、可用数据和信息的可靠性、时间和资源的限制以及决策者的偏好和需求。
关键是确保所选择的方法能够提供足够的信息和支持，以便决策者能够做出明智和理性的决策。
在实际应用模态分析方法时，还应注意方法本身的局限性和不确定性。
结构动力学中的模态分析和多自由度系统
结构动力学是力学中的一个分支，研究的是结构在外界载荷作
用下的动力响应和变形。
而模态分析是结构动力学中常用的分析
方法之一，它可以帮助我们深入了解结构的固有特性和动力响应。
在多自由度系统中，模态分析更是必不可少的方法之一。
一、模态分析的原理和方法
模态可以理解为结构在其内部和外部刺激或载荷下，自然振动
的特征方程根的值，也叫固有频率。
模态分析旨在通过求解结构
的特征值和特征向量来研究结构的固有特性。
具体的分析方法可
以分为三步：建立结构模型，求解结构特征值和特征向量，利用
特征值和特征向量进行分析。
二、模态分析的应用
在结构工程中，模态分析有广泛的应用。
首先，在结构设计阶段，我们可以通过模态分析确定结构的自然振动模型，确保结构
固有频率超出工作载荷频率，避免发生共振。
此外，模态分析还
可以帮助优化结构材料、结构形式及构件设计等方面。
在结构运
行和维护阶段，模态分析可以用于诊断结构的损伤，预测结构的
剩余寿命等。
三、多自由度系统和模态分析
多自由度系统指的是系统中有多个自由度，其模态分析和单自
由度系统有相似之处，但分析复杂度更高，需要运用更复杂的数
学模型和方法。
对于多自由度系统，我们可以利用有限元法建立
数学模型进行模拟分析，求解结构特征值和特征向量。
总之，在结构设计、分析和维护过程中，模态分析是一种十分
重要的手段。
通过模态分析，我们可以深入了解结构的固有特性，为结构设计和运行提供更可靠的保障。

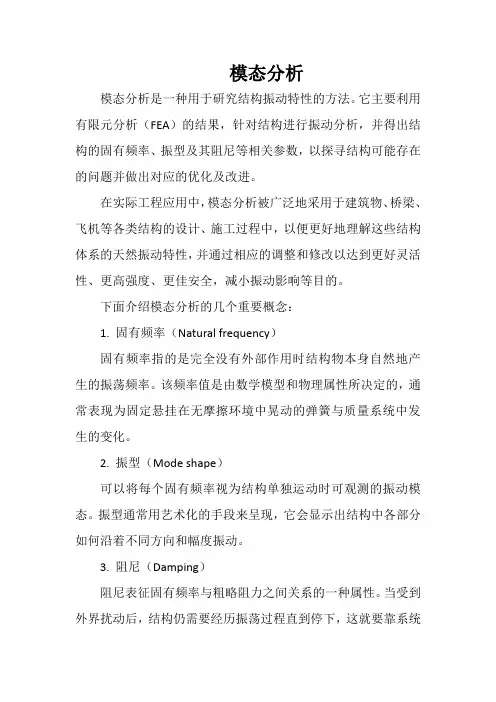

模态分析
模态分析是一种用于研究结构振动特性的方法。
它主要利用有限元分析（FEA）的结果，针对结构进行振动分析，并得出结构的固有频率、振型及其阻尼等相关参数，以探寻结构可能存在的问题并做出对应的优化及改进。
在实际工程应用中，模态分析被广泛地采用于建筑物、桥梁、飞机等各类结构的设计、施工过程中，以便更好地理解这些结构体系的天然振动特性，并通过相应的调整和修改以达到更好灵活性、更高强度、更佳安全，减小振动影响等目的。
下面介绍模态分析的几个重要概念：
1. 固有频率（Natural frequency）
固有频率指的是完全没有外部作用时结构物本身自然地产生的振荡频率。
该频率值是由数学模型和物理属性所决定的，通常表现为固定悬挂在无摩擦环境中晃动的弹簧与质量系统中发生的变化。
2. 振型（Mode shape）
可以将每个固有频率视为结构单独运动时可观测的振动模态。
振型通常用艺术化的手段来呈现，它会显示出结构中各部分如何沿着不同方向和幅度振动。
3. 阻尼（Damping）
阻尼表征固有频率与粗略阻力之间关系的一种属性。
当受到外界扰动后，结构仍需要经历振荡过程直到停下，这就要靠系统
中存在的内部或外部阻力来达成。
利用该参数，工程师可以更加深入地了解振动体系中潜在的能量衰减路径。
综上所述，通过模态分析，可以对一个结构的振动特性进行完整细致的研究。
除此之外，在实际应用中还可以通过分析结果来提供仪器设备、削减摩擦等方面的建议，进而做出相应的改进，使得设计更符合实际工况需求，同时达到更高效果。
§1.1模态分析的定义及其应用模态分析用于确定设计结构或机器部件的振动特性（固有频率和振型），即结构的固有频率和振型，它们是承受动态载荷结构设计中的重要参数。
同时，也可以作为其它动力学分析问题的起点，例如瞬态动力学分析、谐响应分析和谱分析，其中模态分析也是进行谱分析或模态叠加法谐响应分析或瞬态动力学分析所必需的前期分析过程。
ANSYS的模态分析可以对有预应力的结构进行模态分析和循环对称结构模态分析。
前者有旋转的涡轮叶片等的模态分析，后者则允许在建立一部分循环对称结构的模型来完成对整个结构的模态分析。
ANSYS产品家族中的模态分析是一个线性分析。
任何非线性特性，如塑性和接触（间隙）单元，即使定义了也将被忽略。
ANSYS提供了七种模态提取方法，它们分别是子空间法、分块Lanczos法、PowerDynamics法、缩减法、非对称法、阻尼法和QR阻尼法。
阻尼法和QR阻尼法允许在结构中存在阻尼。
后面将详细介绍模态提取方法。
§1.2模态分析中用到的命令模态分析使用所有其它分析类型相同的命令来建模和进行分析。
同样，无论进行何种类型的分析，均可从用户图形界面（GUI）上选择等效于命令的菜单选项来建模和求解问题。
后面的“模态分析实例（命令流或批处理方式）”将给出进行该实例模态分析时要输入的命令（手工或以批处理方式运行ANSYS时）。
而“模态分析实例（GUI方式）” 则给出了以从ANSYS GUI中选择菜单选项方式进行同一实例分析的步骤。
（要想了解如何使用命令和GUI选项建模，请参阅<<ANSYS建模与网格指南>>）。
<<ANSYS命令参考手册>>中有更详细的按字母顺序列出的ANSYS 命令说明。
§1.3模态提取方法典型的无阻尼模态分析求解的基本方程是经典的特征值问题：其中：=刚度矩阵,=第阶模态的振型向量（特征向量）,=第阶模态的固有频率（是特征值）,=质量矩阵。
有限元分析—模态分析有限元分析是一种结构力学领域的分析方法，可以对结构进行数值求解，以获得其固有频率和振型。
模态分析是其中的一种应用，用于研究结构在固有频率下的振动情况。
本文将介绍有限元分析的基本原理、模态分析的步骤和应用，并讨论其在实际工程中的重要性。
有限元分析是一种利用数值方法对结构进行力学分析的技术。
它将结构离散化为有限数量的单元，通过单元之间的相互作用来模拟整个结构的力学行为。
在进行模态分析时，通常采用线性弹性模型，即假设结构在固有频率下是线性弹性振动的。
模态分析的主要目标是确定结构的固有频率和振型。
固有频率是结构自由振动的频率，与结构的几何形状、材料性质和边界条件等相关。
振型则描述了结构在不同频率下的振动模式。
通过模态分析，可以了解结构在特定频率下的振动情况，为结构设计和改进提供依据。
模态分析的步骤主要包括：建模、网格划分、边界条件的定义、求解和结果分析。
建模是指将实际结构抽象为数学模型，在计算机上进行仿真。
网格划分是将结构划分为有限数量的单元，以便进行数值求解。
边界条件的定义是指确定结构的受力和支撑情况，包括约束、荷载等。
求解是指通过数值计算方法求解结构的固有频率和振型。
结果分析是对求解结果进行解释和评价，了解结构的振动特性。
模态分析在工程中具有广泛的应用。
首先，它可以用于优化结构设计。
通过模态分析，可以评估结构在不同固有频率下的振动情况，从而优化结构的设计参数，使其在工作频率下保持稳定。
其次，模态分析可以用于故障诊断。
结构的振动特性在受到损伤或故障时会发生变化，通过模态分析可以检测出这些变化，从而确定结构的健康状况。
最后，模态分析还可以用于结构改进。
通过分析结构的振动模式，可以确定结构的薄弱部位，从而采取相应的改进措施，提高结构的性能。
在实际工程中，模态分析具有重要的应用价值。
例如，在航空航天领域，模态分析可用于研究航空器的振动特性，以评估其结构的可靠性和安全性。
在建筑领域，模态分析可用于评估建筑物的地震响应性能，从而确保其在地震中的安全性。
系列先的计手，逐步提升路桥计果，更好地保障路桥计质安全叽比如在路桥计过程中可以在其中引入BIM技术，将路桥工程的三维模型全面呈现岀来，必要还应要求关员结合路桥工程和三维模型解决路桥设计方案中潜藏的问题，以保果有升。
如果路桥计中一系列问题，要关人员在各项先计手的优化，控制问题的，路桥计利展。
对于为的路桥计目来说，还可以应用一系列先进的计手对路桥计模式实施简化处，合路桥计中各信息资料，对路桥工程期制定的计方案展可性分析，按路桥工程实要求多方案中取最为合的方案。
高工程目质力度，改善路桥计中潜藏的问题。
4结语，解在路桥计中一系列问题，路桥计果，对于各地通输业发展有很的。
通过多个方面岀了路桥设计问题的解决，以各地路桥工程计要求。
路桥设计模式，为路桥计利开展有参考依。
参考文献[1]陈琪•小议路桥设计中的安全性和耐久性要素[J]•居舍，2018（22）：127,⑵单荣相•路桥工程设计存在的问题及安全对策[J],工程建设与设计，2017（10）：100-101,[3]，王娟娟•试析路桥设计的隐患问题及解决对策[J]•门窗，2014（6）：307.[4]，朱珂,王亚莉，陈勇•现代路桥设计构思及问题探 讨[J]•中华民居（下旬刊），2014（9）：253.编辑：付强lr1!态分析"模态分析是研究结构动力特性的一种方法，一般应用在工程振动领域。
其中,模态是指机械结构的：:固有振动特性，每一个模态都有特定的固有频率、阻尼比和模态振型。
分析这些模态参数的过程称为模：”态分析。
按计算方法，模态分析可分为计算模态分析和试验模态分析。
由有限元计算的方法取得一计”:算模态分析;每一阶次对应一个模态，每个阶次都有自己特定的频率、阻尼、模态参数。
通过试验将采集：”的系统输入与输岀信号经过参数识别获得一试验模态分析。
通，模态分析都是指试验模态分析。
”:振动模态是弹性结构固有的、整体的特性。
通过模态分析方法搞清楚了结构物在某一易受影响的频：”率内的各阶主要模态的特性，就可以预结构在此频内在内各种振用的振动应。
