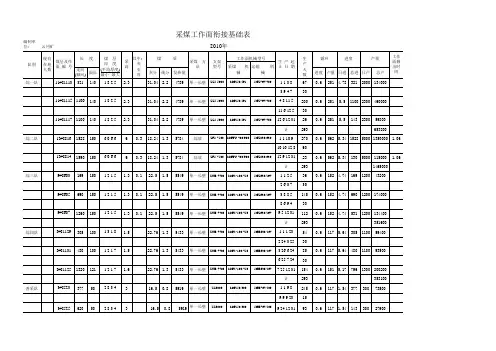

采煤工作面接替计划表

习水县天合煤矿采掘工作面循环作业图表二0一四年一、1802综采面作业方式及循环作业图表。

1）、采用三八作业制，一班准备，两班生产。

综采工作面作业循环图表2）、劳动组织表：各工种各班人员的配备3）、主要技术经济指标表1802工作面的主要经济技术参数见下表二、1803皮带下山循环作业表、劳动组织表、主要技术经济指标1）、循环作业图表﹝零点班（其它班与零点班相同)﹞2）、劳动组织图表3）、主要技术经济指标三、1803运输石门循环作业图表、劳动组织表和主要技术经济指标1）、循环作业图表（1）循环作业方式：1803运输石门掘进施工实行二掘一支作业方式，班掘进进尺2.0×0.90=1.8m/班；日循环进尺3.6m。

（2）掘支正规循环作业图表。

掘支正规循环作业图表工种时间（分钟）安全员（交接班）打眼工装药连线放炮通风出煤（岩）挂网支护清理2）、劳动组织图表说明：1、风水管路由早班人员配合机修工接好，由机修工负责。

2、生产班风筒具迎头超过规定距离时，由当班班长负责延风筒。

3、班长把各项工作分配详细，推车、运输等工种都需要做兼职工作。

3）、主要经济技术指标表四、1802专用瓦斯排放巷循环作业图标、劳动组织图标、主要技术经济指标表1）、循环作业图表工序名称完成工序所需时间（分钟）零点班（其他班与零点班相同）12345678交接班20掘进机割煤240运煤240支护200清理与钉道平行作业备注循环作业图表操作和说明：1、本循环为一刀一排，切割1.0m后一次锚一排，顶部锚杆锚完后再锚帮，打锚索。

如果顶板破碎，动压较大时应适当缩小锚固距离。

2、顶部锚杆（索）施工顺序：由中间向两帮施工，先锚杆后锚索；帮部锚杆施工顺序：先上帮后下帮，由上向下施工。

3、正规循环率为80%，20%为影响时间，可以钉道、补锚、搞文明生产等。

4、切割同出煤、运料同时进行，正规循环为：切割（出煤）、敲帮问顶、铺顶网、上钢带、临时支护、锚网、质量验收、然后再进行下一循环。

贵州绿云能源有限公司兴贵煤矿 2014年采掘接替计划编写单位：兴贵煤矿编写时间：二零一三年十一月二十五日矿会审意见会审意见：同意向公司上报审批本计划，并提出如下审批意见，请一并贯彻执行：1、一致同意按照采掘布置方案二进行计划，本计划编制符合我矿工作现状，采掘规划基本合理，基本能够保证煤矿采掘工作正常接替。

2、本计划待公司审批后，必须严格按照计划安排和组织开展2014年度的采掘工作。

3、 若本计划在执行过程中出现不平衡现象时，必须及时进行补充和调整，并上报公司审批。

确保煤矿采掘工作正常接替。

签 字矿长： 年 月 日总工： 年 月 日生产副矿长： 年 月 日公司审批意见 公司生产技术部审批意见：公司领导审批意见：兴贵煤矿2014年采掘接替计划一、矿井目前现状1、2013年全年停产放假；2、2014年主要工作是技改工程矿井二级安全质量标准化验收、矿井联合试运转、安全生产许可证、煤炭生产许可证的验收。

3、按照安全生产许可要求，目前正规合法的是（一采两掘）即一盘区24#煤层的2401采面，2402回风巷和运输巷。

2401采面剩余可采储量3000吨；2402回风巷和运输巷煤层变薄，平均厚度0.3m。

4、一盘区25#煤层有2509采面和煤柱面。

2509采面剩余可采储量2.5万吨；煤柱面剩余可采储量2.83万吨。

5、二盘区在托管方托管期间修改了采掘布置设计，回风上山大巷、轨道运输大巷和皮带运输大巷沿盘区分界线南北布置设计。

回风上山大巷目前已进尺27m ,轨道运输大巷进尺60m，皮带运输大巷进尺62m。

2510采面（即验收期间称2403采面）改变为倾斜长臂式采煤方式，沿南面井田边界布置运输巷。

目前2510采面皮带运输巷完成进尺185m。

2510回风巷未掘进。

（附二盘区采掘布置图）。

二、矿井目前存在问题1、2401采面运输巷溜煤下山在设计上存在缺陷，巷道坡度不够，煤炭无法正常下溜，生产直接受到影响；2401采面与下方25#煤层煤柱面重叠，层间距约20m，如果同时开采不符合开采安全规定，由于2401采面下方煤柱面采动影响，2401回风巷60米处出现开裂、下陷；2401采面剩余可采储量3000吨；2402回风巷和运输巷煤层变薄，平均厚度0.3m。

习水县隆兴镇朱家沟煤矿采煤工作面接替方案（变更）专项设计贵州新思维矿业工程设计评估有限公司二○一二年八月习水县隆兴镇朱家沟煤矿采煤工作面接替方案（变更）专项设计设计：审核：项目负责：贵州新思维矿业工程设计评估有限公司二○一二年八月专项设计编制委托书习水县隆兴镇朱家沟煤矿委托贵州新思维矿业工程设计评估有限公司进行《习水县隆兴镇朱家沟煤矿采煤工作面接替（变更）专项设计》编制工作。

目录总说明 (1)第一章概况及建设条件 (5)第二章采煤方法及回采工艺 (17)第三章顶板控制 (22)第四章主要生产系统 (32)第五章安全技术措施 (98)第六章灾害预防及避灾线路 (125)附图目录：1．井上下对照图（1：2000）2.采区巷道布置及机械设备配备平面图（1：2000）3.采区巷道布置及机械设备配备剖面图（1：2000）4.通风系统及通风网络图5.井下避灾线路图6.井下运输系统图7.井下消防防尘系统及供水施救系统布置图8.井下隔爆水棚布置图9.井下排水系统图10.压风管路和压风自救系统布置图11.井上下通讯系统图12.抽放瓦斯系统图13.矿井人员定位读卡器布置图14.矿井安全监测监控系统传感器布置图15.矿井安全监测监控和人员定位系统布置图16.井上下供电系统图附件目录：1．贵州省国土资源厅2008年11月颁发的习水县隆兴镇朱家沟煤矿《采矿许可证》，证号：520000831054。

2. 贵州煤矿安全监察局颁发的«安全生产许可证»编号：黔MK安许证字（0833）。

3. 贵州省能源局颁发的«煤炭生产许可证»编号：205203210252。

4.工商营业执照：证号5200002207181。

5.贵州省能源局文件《关于对习水县隆兴镇朱家沟煤矿开采方案设计（变更）的批复》（黔能源煤炭[2011]753号）；6.贵州煤矿监察局遵义监察分局文件《对习水县隆兴镇朱家沟煤矿安全设施设计（变更）的批复》（黔煤安监遵安审[2012]8号）；7.贵州省能源局文件（黔能源煤炭[2011]643号）关于对习水县隆兴镇朱家沟煤矿C5、C8、C12煤层煤与瓦斯突出危险性鉴定报告的批复；8.贵州省能源局文件（黔能源煤炭[2011]791号）关于遵义市工业和能源委员会《关于呈报遵义市煤矿2011年度矿井瓦斯等级鉴定结果的报告》的批复；9.习水县隆兴镇朱家沟煤矿煤尘爆炸性鉴定报告及煤层自燃倾向性等级鉴定报告；总说明一、概述1．矿井位置、隶属关系朱家沟煤矿位于隆兴镇—五一公路旁,矿山公路与该公路相通,距208国道南西平距约4km, 距贵州仁赤高速公路北西平距约0.4km，距习水县城南西约17km,距习水电厂南西约20km,交通方便（详见交通位置图）。

15210/15105综采工作面交替生产组织方案一、工作面概况15210工作面可采走向360m，工作面倾向长为120m，煤层发育完整，厚约2.5～4.2m左右，平均厚度3.51m。

15210工作面停采线位于回风顺槽150m处。

工作面整体为单斜构造，两顺槽西高东低，落差约36-45m，工作面煤层倾角20～25°，平均23°，根据钻探数据分析，工作面0-360m段煤层受风氧化影响较小，360-520m段，煤层受风氧化影响严重，多数钻孔内见氧化煤，现场揭露时，顶板局部有黄泥覆盖，顶板破碎不完整。

15105工作面可采走向450/90m，工作面倾向长为80/55m，煤层发育完整，厚约2.5～7.5m左右，平均厚度3.55m。

15210工作面停采线位于两顺槽80m处。

15105工作面根据已掘巷道及钻探分析，预测工作面70-150m段，两顺槽高差小于5m，煤层平缓，无明显褶曲变化，对回采无影响。

⑵160-235m段，钻探终孔位置遇顶板落差4m，遇底板落差10m。

煤层中部存在严重褶曲变化，疑似为逆断层发育。

对回采有重大影响，需提前采取措施。

⑶235-410m 段，煤层平缓，整体为西高东低的单斜发育，局部存在两翼倾角约10°的向斜。

对回采影响不大。

⑷410-540m段，东高西低，整体呈单斜发育，倾角变化区域为距回风顺槽20-30m段，约1-8°。

对回采有一定影响。

⑸510-545m段煤层受挤压存在高顶区域，预测煤厚约3.5-7.5m.对回采有较大影响。

以上为两个综采工作面的简要情况，结合我矿当前采掘布局综合考虑，经生产调度会研究决定15210/15105综采工作面实行错季、错峰交替生产，为确保期间施工安全特编制此生产组织方案。

二、交替生产原因及目的根据本矿提供的资料以及现场收集的资料显示：15210工作面煤层受风氧化影响严重，该煤层煤质热量低、粘性大，沿途运输线路负荷大、设备故障率升高，卡、堵转载点风险升高，销售市场减少、利润指标下滑。

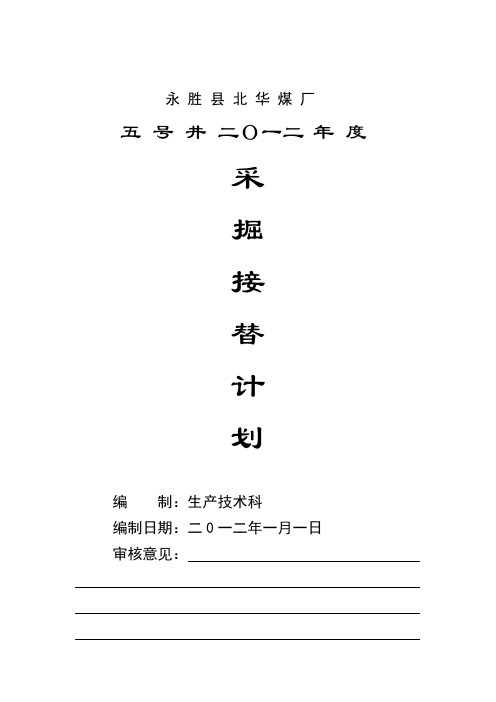

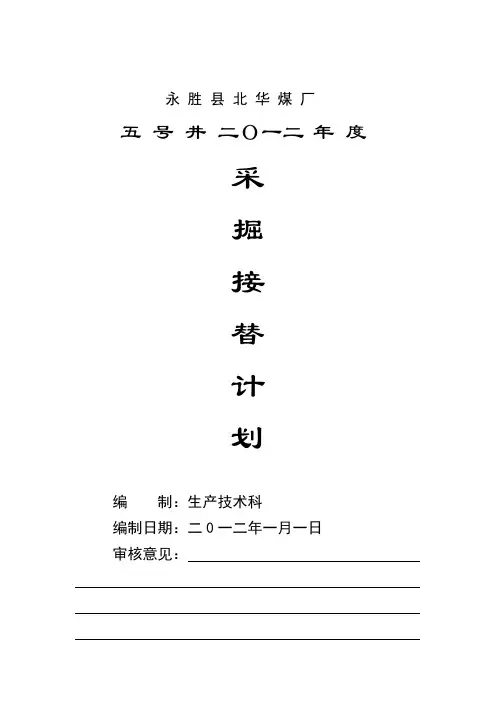

永胜县北华煤厂五号井二Ο一二年度采掘接替计划编制：生产技术科编制日期：二0一二年一月一日审核意见：编制说明：为确保我矿采掘生产的均衡发展，杜绝出现采掘失调现象。

根据上级关于“采掘并举，掘进先行”的方针和市场需求，结合我矿安全生产实际，特编制新井2012年度采掘接替计划。

一、矿井采掘现状根据采区设计及矿井机电、运输、通风系统条件，在2012年中，井下计划安排一个回采队及两个掘进队同时生产作业。

其中，采面采用走向短壁式采煤方法和爆破落煤、人工装运煤、木支柱支护、人工分段回柱、全部垮落法管理采空区回采工艺；劳动组织采用为“三八”制，并采用“两采一准”作业方式，循环进度：残采1米，日进度2米；回采面0.6米，日推进度1.2米。

掘进面采用钻爆法施工，并采用人工装渣、人力推车、0.75m3吨侧翻式矿车运输等出煤（矸）方式；支护采用梯形木支架及半圆拱形锚杆支护；作业方式采用“三八”作业制，综合队施工；每小班平均进尺1.0m，月均进尺75m。

二、计划编制依据（一）推进度依据：依据我矿现有生产技术条件下，各施工作业班组的平均进尺和采面推进水平。

其中，巷道掘进平均日进度3米，采煤工作面平均日进度1.2米。

（二）采面生产能力分别依据以下数据测算1、煤层容重：煤层选用1.4吨/立方米2、工作面走向长度根据通风及矿压显现情况确定，并按平均100—300m进行安排。

3、采面倾斜长度根据我矿煤层厚度及易自燃、顶板管理难度大的实际，按60—80m进行安排。

4、工作日计划，扣除工人休息和各种影响因素，月工作日按25天计算，年工作日按300天计算。

5、劳动组织：采用“三•八”制作业，综合班施工。

三、采掘接替计划安排情况（一）掘进计划1870 m，其中：1、2580水平运输大巷掘进500m2、2580水平运输大巷至2700水平运输大巷联络巷掘进360m3、2580水平运输大巷M1煤暗斜井掘进180m4、2580水平运输大巷M2煤暗斜井掘进330m4、2520水平运输大巷M2煤运输巷掘进500m（二）采煤计划：2112工作面3万吨；四、实现年度接替计划的保障措施1、全矿各级干部职工要认真贯彻“采掘并举，掘进先行”的方针，在新的一年里狠抓掘进工作，防止出现采掘失调现象。

土建工程进度表进度序号单位工程名称简要说明单位数量施工天数月月月一提升系统1副斜井井口房平均6m 、钢筋砼框架结构、钢筋混凝土单独基础1.8m m 250425分两步施工2副井提升机房平均7m 、钢筋砼框架结构、钢筋混凝土单独基础1.8m m 2343183天轮架4m 、钢筋砼框架结构、钢筋混凝土单独基础1.8mm45二通风系统1通风机风道钢筋混凝土箱形结构，净断面2.9×2.9m m 18362通风机设备基础C30砼m 3725三压风系统1空压机房高5.5m 、钢筋砼框架结构、钢筋混凝土单独基础1.8m m 3648222空压机基础C30砼m 34.53四地面生产系统1主井井口房高7.8m 、钢筋砼框架结构、钢筋混凝土单独基础1.5m m 31154302主井井口房至破碎楼走廊平均6.6m 、钢桁架、净断面3.0×2.5mm 22153破碎楼高13.5m 、钢筋砼框架结构、钢筋混凝土单独基础1.8mm 31242404破碎楼至原煤仓走廊4.1拉紧楼高44m 、钢筋砼框架结构、钢筋混凝土单独基础2.1m m 31380404.2走廊平均23.6m 、钢桁架、净断面3.0×2.5m 、钢筋混凝土单独基础2.1mm18620土建工程进度表进度序号单位工程名称简要说明单位数量施工天数月月月5原煤仓2个直径18m 圆筒仓m 3226871205.1仓下部分高11m ，钢筋砼框剪结构、钢筋砼桩筏基础4m m 35595205.2仓体部分高39.8m 、钢筋砼筒仓m 314650405.3仓上部分高50.8m 、钢筋砼框架结构m 32441506矸石转载站高7.2 m 、钢筋砼框架结构、钢筋混凝土单独基础2.5mm 375210五安全技术及监控系统1灌浆车间高9.9m 、轻钢结构、钢筋混凝土单独基础1.8m m 32289302土场防雨棚高6m 、轻钢结构、保温彩板墙、自防水、钢筋混凝土单独基础1.8m m 3318253设备基础C30砼m 3503六供电系统1矿井主变配电室高10m 、钢筋砼框架结构、钢筋混凝土单独基础1.8m m 2485202通风机房配电室(含地面低压变电所)高5m 、钢筋砼框架结构、钢筋混凝土单独基础1.8mm 214712七地面运输　1窄轨铁路30kg/m 轨道km 0.825八室外给排水及供热1给排水系统　1.1地面生产消防贮水池地下、覆土1m、矩形、14.8x14.8m(长x宽）、V=800m3、钢筋砼箱型m3131430土建工程进度表进度序号单位工程名称简要说明单位数量施工天数月月月1.2生产消防水泵房半地下、檐高3.3m、砖混结构、钢筋砼箱型基础5.2m m36751.3井下消防洒水贮水池地下、覆土1m、矩形、25.9×9m(长x宽) V=1300m3、钢筋砼箱型m31748252供暖系统　2.1工业场地锅炉房　2.1.1锅炉间包括鼓引风机间、水处理间等、平均6m、钢筋砼框排架结构、钢筋混凝土单独基础1.8m、3台锅炉基础m33710302.1.2凝结水箱间带地下室、高4.2m、钢筋砼框架结构、钢筋混凝土箱型基础4.5mm3620152.1.3烟囱上口1000mm、砖混m4020 2.1.4砖烟道0.6x1.0m(宽x高)m1910 2.1.5砖烟道 1.0x1.5m(宽x高)m42 2.2排污降温池地下、钢筋砼箱型m3342 2.3主斜井空气加热室檐高3.9m、砖混结构、毛石条形基础1.5m m2527 2.4副斜井空气加热室檐高4.2m、砖混结构、毛石条形基础1.5m m2917 3室外给排水及供热管网3.1热力管网 DN100以内100m 1.353.2热力管网 DN200以内100m 5.4103.3给水管 DN50100m 5.083.4给水管DN100100m39.513土建工程进度表进度序号单位工程名称简要说明单位数量施工天数月月月3.5给水管 DN160100m 20.0153.6给水管 DN200100m 14.50103.7给水管 DN250100m 50.0183.8排水管 DN200100m 41.4153.9排水管 DN250100m 2.0053.10排水管 DN300100m 20.0153.11半通行地沟 1200×1500m 2033.12半通行地沟1200×1200m 4053.13半通行地沟1400×700m 150103.14不通行地沟800×570m 240103.15不通行地沟700×510m 400123.16检查井 2000×1400×1800个733.17检查井1400×1400×1800个1044水源井2眼、井深600m 、井径300mm 、m 120020九辅助厂房及仓库1矿井修理间檐高10.5m 、钢门式钢架、内设吊车、钢筋混凝土单独基础1.8mm 2854202器材库檐高9m 、轻钢结构、钢筋混凝土单独基础1.8mm 245616土建工程进度表进度序号单位工程名称简要说明单位数量施工天数月月月3消防材料库檐高4.2m 、砖混结构、毛石条形基础1.5m m 262104油脂库檐高4.2m 、砖混结构、毛石条形基础1.5mm 281125器材棚檐高6.6m ，轻钢结构、钢筋混凝土单独基础1.8m m 2231156岩粉库檐高3.6m 、砖混结构、毛石条形基础1.5m m 25010坑木加工房檐高5.5m 、砖混结构、毛石条形基础1.5mm 28910十行政福利设施　1办公楼檐高14.8m 、钢筋混凝土框架结构、钢筋混凝土单独基础1.8mm 21530352探亲房及接待休息楼檐高7.2m 、砖混结构、毛石条形基础1.5mm 2998253任务交待、矿灯房、浴室及更衣室联合建筑檐高19.2m 、钢筋混凝土框架结构、钢筋混凝土单独基础1.8mm 23626504职工食堂檐高9m 、钢筋混凝土框架结构、钢筋混凝土单独基础1.8mm 21129305井口等候室檐高3.6m 、砖混结构、毛石条形基础1.5m m 2115126自行车棚檐高3.9m 、轻钢结构、钢筋混凝土单独基础1.5mm 2204157门卫3处，每处50m 2、檐高3.9m 、砖混结构、毛石条形基础1.5mm 250108公共厕所2处，每处34m 2、檐高3 m 、砖混结构、毛石条形基础1.5mm 2348十一场地设施1挖方（石方）m 330000302填方m 33000030土建工程进度表进度序号单位工程名称简要说明单位数量施工天数月月月3铺砌场地　3.1水泥混凝土面层15cm m 2112043.2泥灰结碎石基层30cm m 2112034加固场地 4.1水泥混凝土面层20cm m 2335074.2泥灰结碎石基层50cmm 2335065场内道路　5.1水泥混凝土面层24cm m 26600155.2水泥稳定砂砾基层25cm m 26600105.3级配碎石底基层25cmm 26600106大门座1107围墙高2.2m 、砖砌m 5038挡土墙石砌m 310000409场内水沟石砌400*400，钢筋混凝土盖板m 70025十二环境保护及“三废”处理　1矿井水处理站　　1.1调节水池地下、覆土500mm 、矩形、11.7×11.7m(长x 宽）、V=500m 3、钢筋砼筏板m 3616201.2净水间檐高4.5m 、砖混结构、内设吊车、毛石条形基础1.5mm 26210土建工程进度表进度序号单位工程名称简要说明单位数量施工天数月月月1.3污泥池地下、,覆土500mm 、矩形、4x4 m (长x 宽）、钢筋砼箱型、钢筋砼筏板m 36472生活污水处理站　2.1调节水池地下、覆土500mm 、矩形、7.8×7.8 m (长x 宽)、 V=200m 3、钢筋砼箱型m 3304.20102.2地下污水处理设备间地下、覆土1m 、矩形、钢筋砼箱型m 3656.2582.3复用水池地下、覆土1m 、矩形、7.8×7.8m(长x 宽)、V=200m 3、钢筋砼箱型m 3304.20102.4化粪池地下、覆土2.5m 、矩形、10.66×5.8m(长x 宽)、V=100m 3、钢筋砼箱型m 337172.5隔油池地下、覆土0.8m 、矩形、3.14×1.4m(长x 宽)、V=5m 3、钢筋砼箱型m 3165。

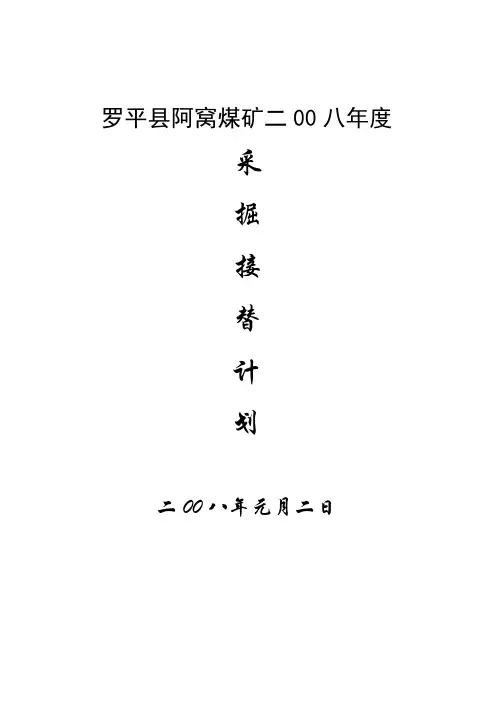

罗平县阿窝煤矿二00八年度
采
掘
接
替
计
划
二00八年元月二日
为了保证矿井持续健康发展，开拓开采有序进行，保持“三重”平衡，根据行业部门要求，结合本矿实际，特制定如下计划：
一、矿井设计能力9万吨/年，2007年实际生产能力3万吨/年。

二、本年计划生产原煤3万吨，其中开拓巷道产煤量0.5吨，回采巷道产原煤2.5万吨。

三、开拓计划
（一）119101、119102两工作面，二季度形成系统，7月份开始回采。

（二）新建主、副井砼浇800米，初步形成一水平生产系统，老井现有水平2008年末回采结束，新井2009年正式接替老井生产。

四、回采计划
（一）119101工作面从7月份开始回采，回采产量1.5万吨。

（二）119102工作面从9月份开始回采K9+1煤，回采产量1.0万吨。

五、各月开拓开采情况详见附表及采掘工程计划图。

本年度采掘及各月度采掘接替情况综上所述，矿领导批示后，按计划实施。

矿长：魏贵才技术副矿长：王俊辉
安全副矿长：颜小周生产副矿长：顾国贤。
