诊断仪的使用方法随着科技的不断发展，车辆的诊断也越来越依赖于电子设备，其中最重要的就是诊断仪。
现在的汽车诊断仪已经成为了车辆维修领域的重要工具，它能够检测车辆的故障，提供故障码，并给出维修建议。
本文将介绍诊断仪的使用方法，帮助大家更好地了解诊断仪的使用。
一、准备工作在使用诊断仪之前，首先需要做好准备工作。
这包括：1.了解车辆的型号和年份。
不同的车型和年份可能使用不同的诊断接口和诊断协议，因此在使用诊断仪之前，需要了解车辆的型号和年份，以确保选择正确的诊断方式。
2.检查诊断接口。
诊断仪需要通过诊断接口与车辆进行通讯，因此需要检查诊断接口是否正常。
如果诊断接口损坏或存在其他问题，可能会导致诊断失败。
3.检查诊断仪。
在使用诊断仪之前，需要检查诊断仪是否正常工作。
如果诊断仪存在故障或需要更新软件，需要在使用之前进行维修或更新。
二、连接诊断仪连接诊断仪是使用诊断仪的第一步，正确的连接方式可以确保诊断仪与车辆的通讯正常。
连接诊断仪的步骤如下：1.找到车辆的诊断接口。
诊断接口通常位于车辆的驾驶室内，可以在车辆的说明书中找到。
2.将诊断接口连接到诊断仪。
将诊断接口插入诊断仪的接口口，确保连接牢固。
3.将诊断接口连接到车辆的诊断接口。
将诊断接口插入车辆的诊断接口中，确保连接牢固。
三、设置诊断仪在连接诊断仪之后，需要对诊断仪进行设置，以确保诊断仪可以正确地读取车辆的信息。
设置诊断仪的步骤如下：1.选择车辆的型号和年份。
根据车辆的型号和年份选择相应的诊断方式。
2.选择诊断协议。
诊断协议是诊断仪与车辆通讯的规则，不同的车型和年份可能使用不同的诊断协议，因此需要选择正确的诊断协议。
3.选择诊断功能。
诊断仪可以提供多种诊断功能，包括读取故障码、清除故障码、读取传感器数据等。
根据需要选择相应的诊断功能。
四、进行诊断完成设置之后，就可以开始进行诊断了。
诊断的步骤如下：1.读取故障码。
在诊断仪的菜单中选择“读取故障码”功能，诊断仪会自动读取车辆的故障码，并显示在屏幕上。
玉柴诊断仪的使用方法Revised at 16:25 am on June 10, 2019
玉柴诊断仪的使用方法
1正确找到整车上的发动机诊断接口;
一般大致位置：仪表台右下方配电盘附近、司机正前方仪表台内、仪表台上方检修与维护预留面板下、司机左侧副表台内、司机左侧配电盘内车外、控制器安装位置附近的线束上……
2 点火开关上电
3 分别确定诊断接口的电源正极,负极信号线;
5 连接诊断仪确保发动机与检测设备的通讯正常
6 读取软件版本号信息,确定ECU数据版本
7读取
故障码信息,排除当前系统存在故障
声明：正常维修部分讲到此为止,以下属于属于深入部分不给予讲解;
现在可以对照流程,自行使用服务站相应的权限的诊断设备,进行现场实验;
8 根据要求手动修改EOL 变量数值
下载及烧写数据,断电保存
单击“确定”,程序退出后,断开点火开关进行数据保存
再次合上点火开关,确认功能是否实现
20s 后再合上点火开关,起动发动
机,验证PTO 功能是否成功启用,EOL 修改功能完成;。
诊断仪的使用流程及注意事项以下是 8 条关于诊断仪的使用流程及注意事项：1. 拿到诊断仪后，可别像个无头苍蝇乱撞啊！得先熟悉下它的各个按钮和接口呀，就像你要了解新朋友的喜好一样。
比如说，那个数据传输接口，你得知道是干啥用的呀，对吧？例子：上次小李就没搞清楚，结果半天都没连接上设备。
2. 使用诊断仪前，一定要检查下它的电量哇！总不能正用着突然没电了吧，这可不像手机没电了能随时充，这要是关键时刻掉链子可不得了啊！例子：记得有一回，老张没注意电量，到关键时候诊断仪黑屏了，把他急得不行。
3. 测量的时候呀，可要把诊断仪放稳咯！就好比你站得稳稳的才能看清远方，要是摇摇晃晃的，那数据能准吗？例子：上次小王没放稳，数据出来乱七八糟，还得重新测。
4. 诊断仪的数据读取可得有耐心哇！别老催它，它也得时间处理呀，就像你等汤熬好也得有个过程吧，急不得的。
例子：那次小赵不停地按，还抱怨诊断仪太慢，其实就是他太心急了。
5. 操作诊断仪的时候要专注啊，不能分心干别的！不然一不小心按错了键，那可麻烦大了，就像走路不看路容易摔跟头一样。
例子：我有一次就边聊天边操作，结果弄错了步骤。
6. 更换诊断仪的探头啥的，一定要小心细致呀！不能随便一插就完事儿，这可跟穿鞋子一样，得合脚才行呀。
例子：之前有人换探头很粗鲁，结果把探头都弄坏了。
7. 诊断仪用完后，记得要好好收起来呀！别随手一扔，那多不爱惜呀，它可是咱的好帮手呢。
例子：我见过有人用完就不管了，下次要用的时候到处找。
8. 遇到诊断仪出故障，别慌张！先自己看看是不是哪里操作不对，不行就找专业的人来修，总不能一有问题就傻眼了吧。
例子：上次诊断仪显示有点问题，我冷静下来检查，发现就是我自己设置的问题。
总之，只要你认真按照这些步骤和要求来使用诊断仪，它就能很好地为你服务啦！。
诊断仪的使用方法随着汽车技术的不断发展，现代汽车的故障排查变得越来越复杂，需要使用专业的诊断仪进行检测。
诊断仪是一种用于检测汽车故障的工具，它可以帮助汽车维修技师快速、准确地定位故障，并提供解决方案。
本文将介绍诊断仪的使用方法，帮助读者更好地了解和使用这一工具。
一、准备工作在使用诊断仪之前，需要进行一些准备工作。
首先，检查诊断仪的电源是否正常，以确保其能够正常工作。
其次，需要确认诊断仪的连接线是否正确连接到汽车的OBD插口上。
OBD插口通常位于汽车驾驶室的底部，可以通过查找汽车用户手册或互联网上的相关信息找到其位置。
最后，需要打开汽车的电源，启动发动机，并将车辆停放在平坦的地面上，以确保安全。
二、选择诊断模式在连接诊断仪后，需要选择相应的诊断模式。
诊断模式通常包括基本诊断、全面诊断和特殊功能诊断等。
基本诊断模式用于检测汽车的基本信息，例如车速、发动机转速、水温等；全面诊断模式则可以检测更详细的信息，例如故障代码、传感器数据等；特殊功能诊断模式可以对一些特殊的功能进行诊断，例如ABS系统、空调系统等。
选择适当的诊断模式可以更快速地定位故障。
三、开始诊断在选择好诊断模式后，可以开始进行诊断。
根据诊断仪的提示，可以进行相应的操作，例如选择故障代码检测、传感器数据检测等。
在进行诊断时，需要注意以下几点：1.注意安全。
在进行诊断时，需要将车辆停放在平坦的地面上，并确保车辆处于停车状态。
同时，需要注意安全，避免发生意外事故。
2.耐心等待。
在进行诊断时，需要耐心等待诊断仪的反应，避免过度操作。
3.注意数据的准确性。
在进行诊断时，需要注意数据的准确性，避免因数据错误而导致误判。
四、解决问题在诊断出问题后，需要进行相应的解决方案。
根据诊断仪的提示，可以进行相应的操作，例如更换零部件、修理电路等。
在进行修理时，需要注意以下几点：1.选择合适的零部件。
在更换零部件时，需要选择与原件相同的规格和型号，以确保其正常工作。

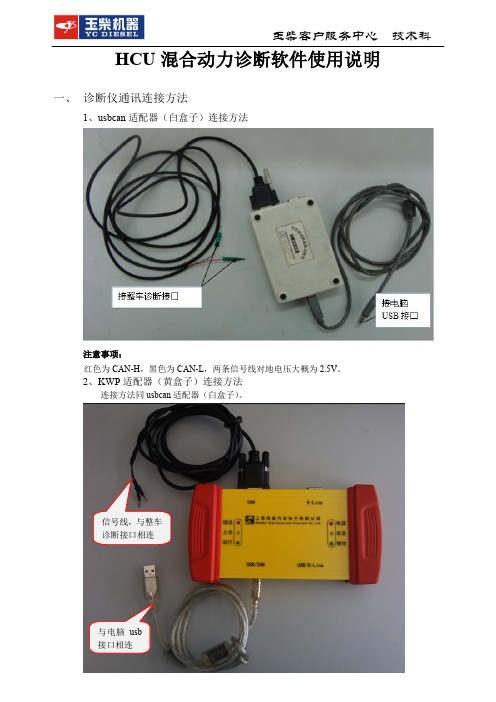

HCU 混合动力诊断软件使用说明
一、 诊断仪通讯连接方法
1、usbcan 适配器（白盒子）连接方法
注意事项：
红色为CAN-H ，黑色为CAN-L ，两条信号线对地电压大概为2.5V 。
2、KWP 适配器（黄盒子）连接方法
连接方法同usbcan 适配器（白盒子）。
与电脑usb 接口相连
信号线，与整车
诊断接口相连
二、 运行诊断软件
1、 集成式诊断软件（升级平台版）运行方法：
点击电脑桌面左下角的“开始”---程序---电控发动机故障诊断仪，打开应用程序，进入下图所示界面
三、 诊断软件功能使用说明
故障诊断区
状态监测区
命令按钮区。
汽车故障诊断仪的使用操作流程概述汽车故障诊断仪是一种用于检测和诊断汽车故障的工具，它通过读取汽车的诊断接口上的故障码，并提供相应的解决方案。
本文将介绍汽车故障诊断仪的使用操作流程，帮助用户更好地使用和应对汽车故障。
步骤1.准备工作–确保汽车处于安全停车状态，并断开电源。
–检查汽车故障诊断仪的电池电量或接入电源适配器。
–确保诊断仪与汽车的诊断接口连接良好。
2.启动汽车故障诊断仪–按下诊断仪的电源按钮，等待系统启动。
–选择合适的语言和车型，如果有多个选项的话。
3.选择诊断功能–从主菜单中选择诊断功能，通常有以下选项：•读取故障码：用于读取汽车诊断接口上的故障码信息。
•清除故障码：用于清除汽车诊断接口上的故障码信息。
•实时数据流：用于查看汽车各个传感器的实时工作数据。
•特殊功能：用于执行特殊的诊断和调整操作。
4.读取故障码–选择“读取故障码”功能。
–按照提示，输入相应的车辆信息，如车型、发动机类型等。
–诊断仪将自动扫描汽车的诊断接口，读取并显示故障码信息。
5.分析故障码–在故障码列表中查找对应的故障码。
–根据故障码的描述，判断故障类型和位置。
–汽车故障诊断仪通常会提供故障码的解读和推荐的解决方案。
6.解决故障–根据故障码的解读和推荐方案，对汽车进行维修和更换相关零部件。
–使用诊断仪的“清除故障码”功能清除已解决的故障码。
7.实时数据流检测–选择“实时数据流”功能。
–按照提示选择相应的传感器，查看其实时工作数据。
–分析数据并判断传感器的工作状态。
8.特殊功能–选择“特殊功能”菜单，根据需要进行特殊的诊断和调整操作。
–例如，重置服务指示器、编程车辆控制模块等。
9.操作结束–操作完成后，选择“退出”或关闭诊断仪。
–断开诊断仪与汽车的连接。
–恢复汽车的电源，并启动汽车以确认问题是否已解决。
注意事项•使用前请仔细阅读汽车故障诊断仪的用户手册，了解其特性和功能；•操作过程中请按照操作流程进行，避免产生错误结果；•注意使用诊断仪时的安全操作，避免损坏汽车部件和设备；•如遇到复杂的故障无法解决，建议寻求专业技术人员的帮助。
汽车诊断仪的使用方法和步骤好嘞，今天咱们聊聊汽车诊断仪的使用方法和步骤。
听起来有点高大上，但其实也就是个小玩意儿，能帮咱们的爱车查查病，别小看它哦，很多时候，它就像个车子的“医生”，能一针见血地告诉你问题在哪儿，省得你自己瞎捣鼓。
先得找到这玩意儿。
一般来说，汽车诊断仪小巧玲珑，像个遥控器，插到车里的OBD接口。
这个接口大多藏在方向盘下方，或者中控台附近，别找得太费劲，搞不好连车都没法开了！插好后，别急着按按钮，先给它点电，打开车子的点火开关，但记得，别启动发动机哦！就让它静静待着，咱们来跟它打个招呼。
得选择合适的语言。
这个步骤可能会让你觉得像在玩外星人游戏，别担心，很多诊断仪都有中文的选项。
选择好之后，屏幕上会出现一堆车子的参数，别被吓到，慢慢来。
就像看麻将牌，先理理头绪。
找到“读取故障码”或者类似的选项，点击一下，等着，它就会开始扫描你车子的“健康状况”。
这时候你就可以坐着喝杯水，放松一下。
过一会儿，它会列出一堆代码，像考试时看到的成绩单，心里可能会一阵忐忑。
这些代码都是代表着各种故障，没事，先别慌，关键是看后面的描述，有的代码可能就像老朋友一样，没啥大问题；而有的可能就像突然闯进来的陌生人，让你得小心应对。
如果出现了故障码，别以为是坏事，实际上，诊断仪就像个聪明的小助手，给你提个醒。
查完后，你可以按一下“清除故障码”，试试能不能让车子恢复正常。
也许这就是一次虚惊一场，没啥大不了。
好比打麻将时，吃了张错的牌，结果被“放炮”了，轻松一笑就过去了。
不过，万一有的故障码清除不掉，那可得认真对待了。
就像打游戏时碰到大Boss，得认真研究一下对策。
这个时候，可以根据故障码去网上查查，或者去找个专业的修车师傅。
别逞强，也别觉得丢脸，车子不舒服了，咱们得带它去看医生。
使用完诊断仪，记得把它拔下来，放回它的“小家”里。
车子就像我们的小宠物，得好好照顾。
定期使用诊断仪，能让车子的状态保持得更好，就像人定期体检一样。
电控柴油机故障诊断仪 （GCU气体机诊断仪）使用说明书广西玉柴机器股份有限公司上海海能汽车电子有限公司目录简述 (1)1 产品清单与计算机配置要求 (1)1.1产品清单 (1)1.1.1 硬件清单 (1)1.1.2 软件清单 (1)1.2 计算机配置要求 (1)2 安装Hed-st安装包 (2)3 安装电控柴油机故障诊断仪（GCU气体机诊断仪）软件 (5)4 加密狗驱动程序安装 (8)5 使用玉柴升级平台升级加密狗及诊断软件 (10)6 硬件连接 (15)6.1 硬件连接图(GCU气体机诊断仪) (15)6.2 USBCAN线PIN脚说明 (15)7 软件使用方法 (16)7.1 运行软件 (16)7.2 设置默认文件存储路径 (17)7.3 故障码操作 (17)7.3.1 故障码说明 (17)7.3.2 读故障码与清除故障码 (18)7.3.3 保存故障码 (18)7.4 状态监测 (20)7.4.1 选择监测变量 (20)7.4.2 保存配置与载入配置 (20)7.4.3 保存监测数据 (22)8 注意事项 (24)9软件使用过程中常见问题及解决办法 (24)10 技术支持 (25)简述电控柴油机故障诊断仪（GCU气体机）具备的功能有：1.读取故障码2.清除故障码3.保存故障码4.实时监测发动机运行工况5.记录反映发动机运行工况的各种参数。
6.刷写发动机数据(可选)1 产品清单与计算机配置要求1.1产品清单1.1.1 硬件清单1.专用通讯适配器（HEDT801）B线3.K-Line线(DB9+3PIN)4.加密狗(需向玉柴或供应商申请并开通授权)1.1.2 软件清单1.应用程序安装软件B/K-Line驱动程序3.加密狗驱动程序1.2 计算机配置要求1.计算机内存256MB以上2.操作系统Windows XP2 安装Hed-st安装包打开应用程序光盘，进入“Hed-st安装包\V olume”文件夹，运行。
诊断仪的使用流程随着汽车科技的不断发展，车辆诊断仪已成为汽车维修的必备工具。
它可以帮助技师快速准确地定位车辆故障，提高修车效率，降低维修成本。
然而，对于一些新手来说，使用诊断仪还是有一定难度的。
下面，我们将详细介绍诊断仪的使用流程，帮助大家更好地掌握这一工具。
一、准备工作在使用诊断仪之前，我们需要进行一些准备工作。
首先，确认车辆已经停在平坦的地面上，发动机已经停止运转，车钥匙已经拔出。
其次，准备好诊断仪及其相关配件，如OBDII接口线、USB数据线、电源适配器等。
最后，根据车辆品牌和型号，选择相应的诊断软件并安装到诊断仪中。
二、连接诊断仪将OBDII接口线插入车辆OBDII接口，然后将另一端连接到诊断仪上。
注意，连接顺序应为先插入诊断仪，再插入OBDII接口线。
如果是使用USB数据线连接诊断仪和电脑，则需先将诊断仪连接到电源适配器，再将电源适配器插入电源插座。
三、打开诊断软件打开诊断软件，根据软件提示选择车辆品牌和型号。
然后，选择相应的功能，如故障诊断、数据流监测、组件测试等。
在进行诊断之前，需要先进行车辆信息读取，以确定车辆的基本信息和故障码。
在进行数据流监测时，需要先选择监测的参数，然后开始监测。
四、解读诊断结果在进行诊断之后，诊断软件会给出诊断结果。
如果出现故障码，需要查找故障码表，了解故障码的含义和可能的原因。
如果进行数据流监测，则需要对数据进行分析和比较，找出异常数据和规律性变化。
在进行组件测试时，则需要根据测试结果进行判断和分析，确定是否需要更换故障组件。
五、结束操作在使用诊断仪之后，需要注意关闭诊断软件和诊断仪，并拔掉OBDII接口线和USB数据线。
同时，需要对诊断仪和配件进行清洁和保养，以保证其正常使用寿命。
总之，诊断仪是汽车维修的重要工具，掌握诊断仪的使用流程对于技师来说是非常必要的。
通过上述介绍，相信大家已经对诊断仪的使用流程有了更深入的了解，希望能够帮助大家更好地使用这一工具。
诊断仪使用前的工作流程1. 准备工作在使用诊断仪之前，需要完成以下准备工作：•首先，确保诊断仪已经合适地连接到电源。
检查插头是否正确插入插座，并且确认电源开关已打开。
•检查诊断仪的电池电量。
如果使用的是可充电电池，确保电池已充满或有足够的电量使用。
如果使用的是电池模块，确保模块已正确安装并连接。
•确保诊断仪与待测设备已通过数据线或蓝牙等方式正确连接。
确保连接稳定并且数据传输正常。
•保证诊断仪的屏幕干净，无尘无污渍，以确保观察结果的清晰度。
•如果需要，可以准备纸笔或其他记录工具，便于记录测试过程和结果。
2. 启动诊断仪完成准备工作后，按照以下步骤启动诊断仪：1.按下诊断仪的电源按钮，启动设备。
2.在启动过程中，耐心等待系统加载完毕。
可能需要几秒钟或更长时间，具体时间取决于诊断仪的性能和配置。
3.确认诊断仪已进入主界面或待测模块界面。
通常主界面会显示一些基本的系统信息和菜单选项供用户选择。
3. 选择测试项目在启动诊断仪并进入主界面后，可以根据实际需求选择测试项目。
通常，诊断仪会提供多个测试项目供用户选择，例如系统诊断、网络连接、设备监控等。
1.使用诊断仪的方向按钮或触摸屏，选择要进行的测试项目。
可以根据实际需求选择一个或多个项目。
2.确认选择后，进入相应的测试项目界面。
4. 进行测试进入测试项目界面后，按照以下步骤进行测试：1.阅读测试项目的说明和注意事项。
确保对测试流程和要求有清楚的了解。
2.准备待测设备，确保设备处于正常工作状态，并按照测试项目的要求进行设置和连接。
3.根据测试项目的要求，按照提示操作待测设备，观察诊断仪上显示的测试结果。
4.根据测试结果，判断设备是否正常工作或存在问题。
根据需要，可以进行进一步的测试或诊断。
5. 分析和记录结果在测试完成后，对测试结果进行分析和记录。
以下是一些常用的记录方式：•将测试结果记录在纸上，包括测试项目、时间、结果等信息。
•使用电子表格或文本编辑软件记录测试结果。
诊断仪的使用流程
1. 打开设备，按照说明书按顺序连接各部分线束和传感器
2.开机操作，输入操作者账号密码
3.连接被检车辆，找到车辆诊断接口，安装探头
4.机器识别被检车辆品牌、型号、年款等信息，设定外观检测流程
5.进入系统菜单，依据检测项目类型选择，开始故障诊断流程
6.根据诊断器反馈检测结果，做出修复和处理意见
7.安装好备件后，重新连接诊断仪，确认故障处理完成
8.诊断仪打印报告，将故障情况告知车主，维修费用付清后，解除车辆和诊断仪连接，关闭机器释放诊断接口，清理工作完成。
玉柴气体发动机简易诊断手册广西玉柴机器股份有限公司客户服务中心目录第一部分气体机(ECI系统)诊断软件的使用 ..................................................................一、进入诊断页面 .............................................................................................................二、故障码界面介绍 .........................................................................................................三、监测及保存发动机数据 .............................................................................................四、采集数据分析 .............................................................................................................五、Tests测试界面介绍 ..................................................................................................六、刷写标定程序 ............................................................................................................. 第二部分气体机（ECI系统）常见故障指导 ....................................................................一、无法起动 .....................................................................................................................二、功率不足 .....................................................................................................................三、冒黑烟 .........................................................................................................................四、车辆抖动 .....................................................................................................................第一部分气体机(ECI系统)诊断软件的使用一、进入诊断页面点击开始菜单栏里面的GCP display或者软件文件夹里的图标，出现图1所示对话框，将密码复制后，点击pastepassword（粘贴），再勾上save password and SN （勾选后密码就保存下来了，以后使用不需要再输入密码），点击OK进入图2的诊断软件主界面，正常连接首先右边会先出现“Connected at 19200 bps”，接着“Connected”将以绿色显示。
诊断系统介绍故障诊断的目的：及时发现发动机可能出现的各类故障及时给驾驶员提示发动机故障信息对发动机实时保护帮助维修人员快速、准确找到故障故障诊断及常见故障处理发动机保护—冷却水温高时的保护冷却水高于95℃，诊断系统将限制发动机负荷不超过80%。
冷却水高于110℃，诊断系统将停止发动机运行，在运行停止前MIL的红灯点亮，发动机在约1分钟之后停机。
发动机保护—冷却水温低时的保护冷却水低于60℃，诊断系统禁止发动机全负荷工作，允许最大负荷80%。
，为防止冷却水在60℃左右出现负荷的突变（80%突变为100%），只有司机松一脚油门后，诊断系统才允许发动机全负荷。
喷射通道故障时的保护当仅有一缸喷射通道出现故障时，诊断系统禁止发动机全负荷工作，允许最大负荷20%。
当有2缸及以上喷射通道出现故障时，诊断系统将停止发动机运行，在运行停止前MIL的红灯点亮，发动机在约1分钟之后停机。
故障诊断工具手持式故障诊断仪故障诊断仪可以读取电控系统的故障代码，根据故障代码和故障名称及故障处理对照表获取发动机的故障信息。
当故障指示灯（黄灯或红灯）点亮时，发明发动机出现故障，可用故障诊断仪来读取存储在ECU里的故障信息。
柴油电喷系统诊断仪使用方法比较简单，就是连到诊断接头后按照说明书进行操作。
可以进行的操作有如下几项：● 读故障代码及其相关信息● 清除故障信息● 读动态数据流● 读取车辆身份信息● 执行器测试● 程序在线升级● ECU程序编写（修改、刷写）● 维修数据上传1. 读故障代码及其相关信息，包括历史故障和当前故障及其冻结祯数据、准备就绪状态和法规要求的其他信息。
2. 清除故障信息故障信息可以根据需要清除。
3. 读动态数据流根据需要，读取ECU中存储的相关数据。
4. 读取车辆身份信息可以读取车辆的识别代码等信息。
5. 执行器测试用于对特定元器件进行测试，确定相关系统的工作状态。
6. 程序在线升级由于整车厂会对其诊断信息进行修改升级，因此诊断仪必须具备该功能，由诊断仪设备提供商提供升级功能。
玉柴诊断仪的使用方法
1正确找到整车上的发动机诊断接口。
一般大致位置:仪表台右下方配电盘附近、司机正前方仪表台内、仪表台上方检修与维护预留面板下、司机左侧副表台内、司机左侧配电盘内 (车外、控制器安装位置附近的线束上……
2 点火开关上电
3 分别确定诊断接口的电源正极,负极信号线。
5 连接诊断仪确保发动机与检测设备的通讯正常
6 读取软件版本号信息,确定 ECU 数据版本
7读取故障码信息 , 排除当前系统存在故障
声明:正常维修部分讲到此为止,以下属于属于深入部分不给予讲解。
现在可以对照流程,自行使用服务站相应的权限的诊断设备,进行现场实验。
8 根据要求手动修改 EOL 变量数值
下载及烧写数据，断电保存
单击“确定”，程序退出后，断开点火开关进行数据保存再次合上点火开关，确认功能是否实现 20s 后再合上点火开关，起动发动机，验证 PTO 功能是否成功启用，EOL 修改功能完成。
