ODIS诊断仪使用

odis使用技巧
以下是ODIS的一些使用技巧：
1. 连接汽车和诊断设备：将ODIS诊断设备通过OBD II接口连接到待诊断的汽车上，确保连接稳固以保证数据的传输正常。

2. 软件版本与零件号识别：在大众奥迪的Flash文件库里，部分刷新包无零件号尾字母，这时需要通过软件版本号来确定零件号。

例如，软件版本120可能对应零件号4F0910793。

3. 刷新与编码：在进行软件刷新时，需要按照屏幕提示进行，包括删除OBD故障码等步骤。

刷新成功后，要检查刷新后的报告，确认更改后的零件号信息。

注意，在刷新完之后，一定要编回原始编码，否则可能会出现问题。

4. 导入导出数据：在基本信息如商品信息中，可以通过鼠标右键选择“转成excel”将数据导出。

导入基本信息时，需要先创建模板，然后按照不同的页签填写不同的信息并保存。

注意模板中的字段不能修改，否则会出现导入失败的情况。

5. 学习与实践：对于ODIS的使用技巧，只有通过实践才能真正掌握。

因此，建议多进行实际操作，以便更好地理解和运用这些技巧。

以上技巧仅供参考，实际使用时请确保遵循相关的安全规范，并根据具体情况灵活调整。

如有需要，建议咨询相关技术人员获取专业指导。

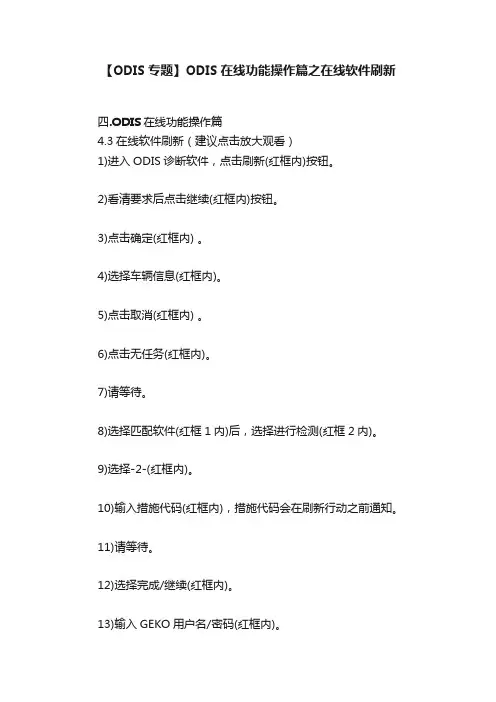

【ODIS专题】ODIS在线功能操作篇之在线软件刷新
四.ODIS在线功能操作篇
4.3在线软件刷新（建议点击放大观看）
1)进入ODIS诊断软件，点击刷新(红框内)按钮。

2)看清要求后点击继续(红框内)按钮。

3)点击确定(红框内) 。

4)选择车辆信息(红框内)。

5)点击取消(红框内) 。

6)点击无任务(红框内)。

7)请等待。

8)选择匹配软件(红框1内)后，选择进行检测(红框2内)。

9)选择-2-(红框内)。

10)输入措施代码(红框内)，措施代码会在刷新行动之前通知。

11)请等待。

12)选择完成/继续(红框内)。

13)输入GEKO用户名/密码(红框内)。

14)请等待。

15)点击完成继续(红框内)。

16)请核对零件号和软件版本后，点击是(红框内)。

17)严格按照提示操作，不可切断网络/不可中断车辆和诊断仪连接/不可关闭诊断仪
18)点击完成/继续(红框内)。

19)请等待。

20)点击完成/继续(红框内)。

21)刷新成功。

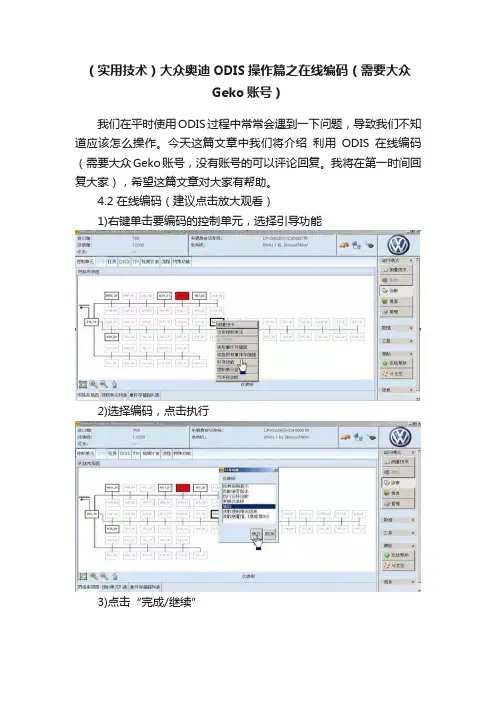

（实用技术）大众奥迪ODIS操作篇之在线编码（需要大众
Geko账号）
我们在平时使用ODIS过程中常常会遇到一下问题，导致我们不知道应该怎么操作。

今天这篇文章中我们将介绍利用ODIS在线编码（需要大众Geko账号，没有账号的可以评论回复。

我将在第一时间回复大家），希望这篇文章对大家有帮助。

4.2 在线编码（建议点击放大观看）
1)右键单击要编码的控制单元，选择引导功能
2)选择编码，点击执行
3)点击“完成/继续”
4)将诊断插头插入车辆，打开点火开关，点击“完成/继续”
5)查看屏幕信息，点击“完成/继续”
6)程序读取目前的编码，选择3，在线查询编码
7)提醒建立在线连接，点击“完成/继续”
8)用GEKO账户登录，点击“接受”
9)显示在线确定的编码，选择1，接受编码
10)提示已成功编码，并提示重新读取编码，点击“完成/继续”
11)显示编码后信息，点击“完成/继续”
12) 提示测试结束，点击“完成/继续”，退出在线编码
以上就是这篇文章中我们介绍的利用ODIS在线编码（需要大众Geko账号，没有账号的可以评论回复。

我将在第一时间回复大家），希望这篇文章对大家有帮助。

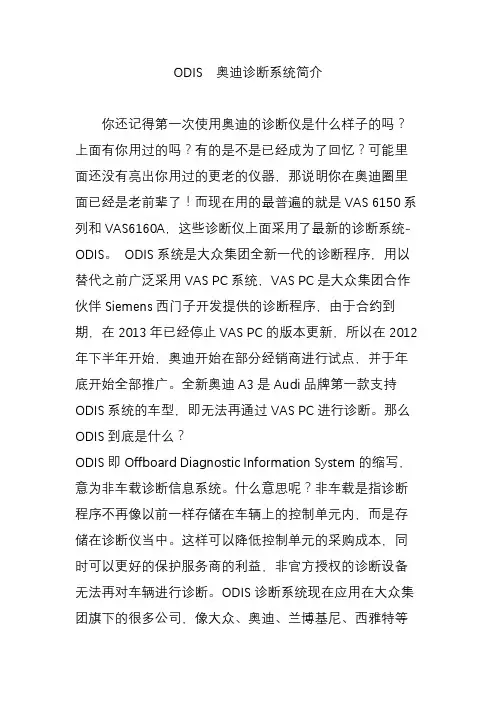

ODIS 奥迪诊断系统简介你还记得第一次使用奥迪的诊断仪是什么样子的吗？上面有你用过的吗？有的是不是已经成为了回忆？可能里面还没有亮出你用过的更老的仪器，那说明你在奥迪圈里面已经是老前辈了！而现在用的最普遍的就是VAS 6150系列和VAS6160A，这些诊断仪上面采用了最新的诊断系统-ODIS。

ODIS系统是大众集团全新一代的诊断程序，用以替代之前广泛采用VAS PC系统，VAS PC是大众集团合作伙伴Siemens西门子开发提供的诊断程序，由于合约到期，在2013年已经停止VAS PC的版本更新，所以在2012年下半年开始，奥迪开始在部分经销商进行试点，并于年底开始全部推广。

全新奥迪A3是Audi品牌第一款支持ODIS系统的车型，即无法再通过VAS PC进行诊断。

那么ODIS到底是什么？ODIS即Offboard Diagnostic Information System的缩写，意为非车载诊断信息系统。

什么意思呢？非车载是指诊断程序不再像以前一样存储在车辆上的控制单元内，而是存储在诊断仪当中。

这样可以降低控制单元的采购成本，同时可以更好的保护服务商的利益，非官方授权的诊断设备无法再对车辆进行诊断。

ODIS诊断系统现在应用在大众集团旗下的很多公司，像大众、奥迪、兰博基尼、西雅特等品牌。

为什么要使用ODIS呢？ODIS的整合性高，可以使用ELSApro相关数据，大大提高维修效率，同时数据的更新也很便捷。

ODIS诊断系统的图标是一个尾气排放标志（即废气灯），从3.0版本开始，图标里面的符号变得比较苗条了！想要启动诊断系统，就要双击该图标即可！，下面我就双击一下，开始ODIS的探索之旅。

如果检测到需要升级系统，那么根据需要来选择，如果不想升级那么就选择取消，这时候就会进入ODIS诊断系统；在使用系统之前，还是会有一段和ELSA相似的警告/提示，下滑到最下面，然后单击确定即可！如果在程序启动后跳出登陆对话框，那么说明上次退出系统的时候有一些故障记录没有正常发送（例如因为程序未正常结束或者网络不正常），所以需要登陆集团系统，使用TPI用户名和密码即可登陆，只要网络此时连接正常，就会自动发送之前没有正确发送的诊断报告。

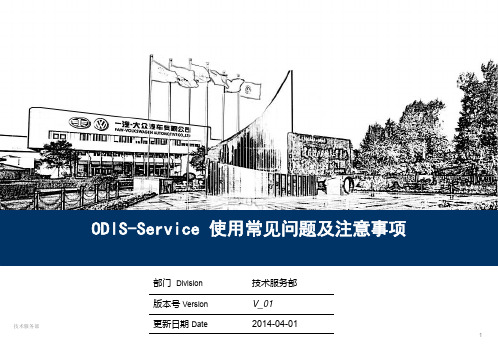

ODIS-Service 使用常见问题及注意事项部门Division 技术服务部版本号Version V_01版本说明常见问题列表 问题答案版本说明常见问题列表 问题答案说明版本说明V_01 ODIS版本为3182，基于现有的问题进行总结。

ODIS-Service使用注意事项及技巧目录版本说明常见问题列表问题答案常见问题列表1.启动ODIS后第一次在线连接为什么连接不上？2.怎样找到GOLF A7 在FAW-VW对应的发动机号？3.涉及部件保护的控制单元在更换过程中要注意什么？4.怎样判断GOLF A7能否在线进行测试？5.GOLF A7 更换导航后，出现功能不支持怎么办？6.ODIS 系统进入和退出的时间都比较长，需要注意些什么？ODIS-Service使用注意事项及技巧目录版本说明常见问题列表问题答案1.启动ODIS后第一次在线连接为什么连接不上？•问题描述在启动ODIS之后的第一次进行在线连接时，无法成功。

显示ODS9212E错误码。

•问题解决引进ODIS的时候并没有引进所有的相关系统，这个连接就是连接到了一个并没有引进的系统，点击取消即可，并不影响后续的诊断工作。

2.怎样找到GOLF A7 在FAW-VW对应的发动机号？•问题描述GOLF A7 无法自动识别发动机号。

•问题解决按确定之后会出现手动选择的对话框，选择<BN-Golf 2014 >，然后选择2015（F），之后的发动机菜单就会出现FAW-VW对应的发动机型号。

3.涉及部件保护的控制单元在更换过程中要注意什么？•问题描述有些部件更换过程总是出现防盗匹配程序。

•问题解决所有涉及到部件保护的控制单元，车辆电气控制单元、距离调节控制单元，安全气囊、组合仪表、丹拿音响、电视调谐、信息娱乐控制单元，对于装备有无钥匙进入系统的车辆来讲，更换过程中需要将无线钥匙放到读写线圈处，否则诊断程序会牵出防盗匹配程序，导致错误的步骤。

4.怎样判断GOLF A7能否在线进行测试？•问题描述在进行在线测试过程中，会有未能与FAZIT数据库建立连接的信息出现。

汽车诊断仪的使用流程1. 汽车诊断仪简介汽车诊断仪是一种用于诊断汽车故障的工具，通过与汽车的诊断接口进行连接，可以读取汽车的故障码、监测各个传感器的数据，并提供诊断结果和建议维修方案。

下面将介绍汽车诊断仪的使用流程。

2. 连接汽车诊断仪1.插入汽车诊断接口：将汽车诊断仪的OBDII插头插入汽车的诊断接口（通常位于驾驶员侧踏板下方），确保插头与接口完全贴合。

2.打开汽车诊断仪：按下开机按钮，并等待诊断仪启动。

3. 选取车辆信息1.选择车辆类型：在汽车诊断仪的主界面上，找到车辆类型选项，并选择和连接的车辆类型（例如，轿车、SUV等）。

2.输入车辆信息：根据提示，选择或输入车辆品牌、型号和生产年份等信息。

4. 进行车辆诊断1.读取故障码：在主界面上找到故障码读取选项，并点击进行读取。

稍等片刻，诊断仪将会自动扫描汽车的电脑系统，获取故障码信息。

2.查看故障码解释：在诊断仪的界面上，找到故障码解释选项，并点击进入。

系统将会显示故障码的含义和可能的原因。

3.查看其他诊断结果：除了故障码，汽车诊断仪还可以提供其他的诊断结果，如传感器数据、传动系统状态等。

通过在主界面上选择相应的功能选项，可以查看这些结果。

5. 分析诊断结果并提供建议1.分析故障码：根据诊断仪提供的故障码含义和可能原因，分析可能的故障点，并制定相应的修理计划。

2.分析其他诊断结果：根据传感器数据和系统状态等其他诊断结果，进一步分析汽车的整体状况，并提出建议维修方案。

6. 清除故障码（可选）1.执行故障码清除：在诊断仪的主界面上，找到故障码清除选项，并点击执行。

稍等片刻，诊断仪将会向汽车的电脑系统发送清除指令，并将故障码清零。

2.注意事项：清除故障码前，请确保已经解决了相应的故障，并经过必要的修理和检测。

7. 断开汽车诊断仪1.关闭汽车诊断仪：按下关机按钮，并等待诊断仪关闭。

2.拔出插头：小心地拔出汽车诊断接口的插头，注意不要过度用力或把插头弯曲。

ODIS系统诊断⽅法ODIS车辆诊断系统操作⽅法⽬录⼀、VAS5054A蓝⽛诊断头的匹配 (2)⼆、诊断模式 (3)1、车辆识别 (3)2、与ElsaPro相关的可忽略的操作 (4)3、控制单元识别 (5)3.1 ⽹络布局图 (5)3.2 控制单元下拉菜单 (6)3.3 控制单元列表 (8)3.4 事件存储器列表 (9)4、引导性故障查询 (10)4.1 ⾃动⽣成检测计划 (10)4.2 ⼿动添加检测计划 (11)4.3 检测计划状态 (12)4.4 特殊功能 (12)5、⾃诊断 (13)5.1 控制单元识别 (13)5.2 控制单元⾃诊断 (13)5.3 汽车⾃诊断 (14)6、结束诊断 (16)三、刷新模式 (18)1、刷新 (18)2、结束刷新 (20)四、保存诊断会话 (20)1、保存诊断会话 (21)2、读取已保存的诊断会话 (22)⼀、VAS5054A蓝⽛诊断头的匹配将VAS5054A蓝⽛诊断头插⼊奥迪车的诊断接⼝，使⽤Windows⾃带的蓝⽛匹配程序寻找此设备。

在“Use the passkey found in the documentation”⼀栏中填写VAS5054A上的九位蓝⽛匹配码。

完成蓝⽛装置的安装。

安装ODIS系统时，会⾃动安装⼀款名叫“EDIC hardware installation”的软件，在Windows开始菜单“程序”中找到并打开。

选择“ADD EDIC”来配置蓝⽛端⼝。

选择设备类型为VAS5054。

在下图中选择任意⼀项“Standard Serial over Bluetooth link”选项，点击“OK”，完成端⼝配置。

⼆、诊断模式1、车辆识别ODIS系统开机，ODIS系统会⾃动校验蓝⽛诊断头是否已插⼊车辆，以及车辆点⽕开关是否处于开启状态。

如下图所⽰。

若未识别车辆，或车辆点⽕开关关闭，对应图标上会打叉显⽰。

此时点击“开始诊断”按钮会有相应提⽰。

确认⽆误后点击“开始诊断”，系统将进⾏车辆识别，系统若不能读取某些车型信息，如发动机型号等，需要⼿动将其补全。

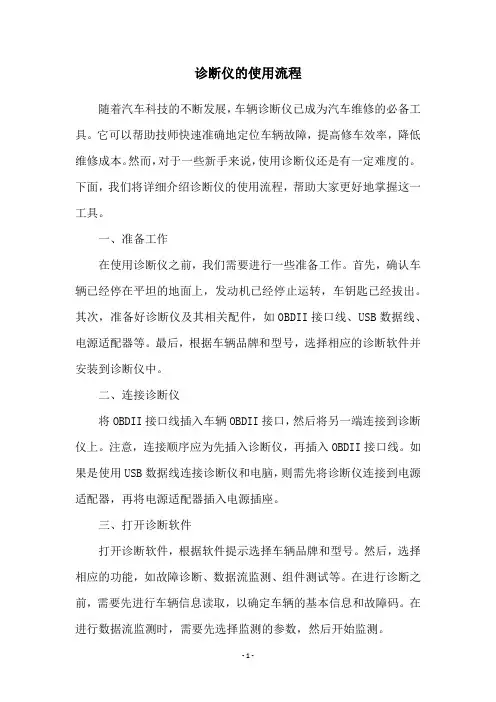

诊断仪的使用流程随着汽车科技的不断发展，车辆诊断仪已成为汽车维修的必备工具。

它可以帮助技师快速准确地定位车辆故障，提高修车效率，降低维修成本。

然而，对于一些新手来说，使用诊断仪还是有一定难度的。

下面，我们将详细介绍诊断仪的使用流程，帮助大家更好地掌握这一工具。

一、准备工作在使用诊断仪之前，我们需要进行一些准备工作。

首先，确认车辆已经停在平坦的地面上，发动机已经停止运转，车钥匙已经拔出。

其次，准备好诊断仪及其相关配件，如OBDII接口线、USB数据线、电源适配器等。

最后，根据车辆品牌和型号，选择相应的诊断软件并安装到诊断仪中。

二、连接诊断仪将OBDII接口线插入车辆OBDII接口，然后将另一端连接到诊断仪上。

注意，连接顺序应为先插入诊断仪，再插入OBDII接口线。

如果是使用USB数据线连接诊断仪和电脑，则需先将诊断仪连接到电源适配器，再将电源适配器插入电源插座。

三、打开诊断软件打开诊断软件，根据软件提示选择车辆品牌和型号。

然后，选择相应的功能，如故障诊断、数据流监测、组件测试等。

在进行诊断之前，需要先进行车辆信息读取，以确定车辆的基本信息和故障码。

在进行数据流监测时，需要先选择监测的参数，然后开始监测。

四、解读诊断结果在进行诊断之后，诊断软件会给出诊断结果。

如果出现故障码，需要查找故障码表，了解故障码的含义和可能的原因。

如果进行数据流监测，则需要对数据进行分析和比较，找出异常数据和规律性变化。

在进行组件测试时，则需要根据测试结果进行判断和分析，确定是否需要更换故障组件。

五、结束操作在使用诊断仪之后，需要注意关闭诊断软件和诊断仪，并拔掉OBDII接口线和USB数据线。

同时，需要对诊断仪和配件进行清洁和保养，以保证其正常使用寿命。

总之，诊断仪是汽车维修的重要工具，掌握诊断仪的使用流程对于技师来说是非常必要的。

通过上述介绍，相信大家已经对诊断仪的使用流程有了更深入的了解，希望能够帮助大家更好地使用这一工具。
