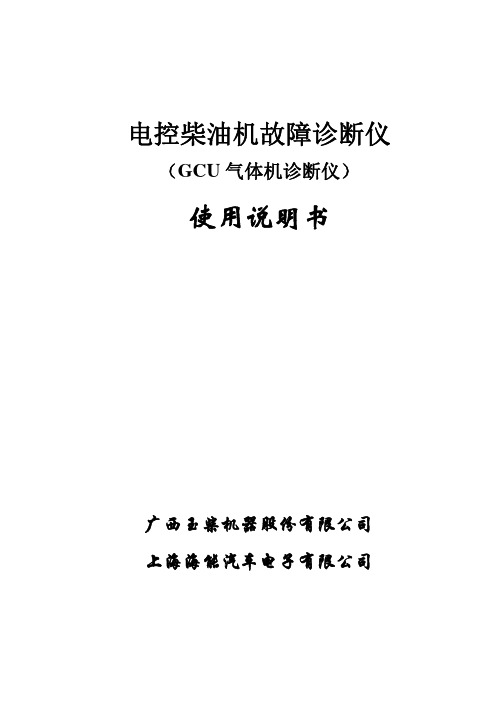

电控柴油机故障诊断仪 （GCU气体机诊断仪）使用说明书广西玉柴机器股份有限公司上海海能汽车电子有限公司目录简述 (1)1 产品清单与计算机配置要求 (1)1.1产品清单 (1)1.1.1 硬件清单 (1)1.1.2 软件清单 (1)1.2 计算机配置要求 (1)2 安装Hed-st安装包 (2)3 安装电控柴油机故障诊断仪（GCU气体机诊断仪）软件 (5)4 加密狗驱动程序安装 (8)5 使用玉柴升级平台升级加密狗及诊断软件 (10)6 硬件连接 (15)6.1 硬件连接图(GCU气体机诊断仪) (15)6.2 USBCAN线PIN脚说明 (15)7 软件使用方法 (16)7.1 运行软件 (16)7.2 设置默认文件存储路径 (17)7.3 故障码操作 (17)7.3.1 故障码说明 (17)7.3.2 读故障码与清除故障码 (18)7.3.3 保存故障码 (18)7.4 状态监测 (20)7.4.1 选择监测变量 (20)7.4.2 保存配置与载入配置 (20)7.4.3 保存监测数据 (22)8 注意事项 (24)9软件使用过程中常见问题及解决办法 (24)10 技术支持 (25)简述电控柴油机故障诊断仪（GCU气体机）具备的功能有：1.读取故障码2.清除故障码3.保存故障码4.实时监测发动机运行工况5.记录反映发动机运行工况的各种参数。

6.刷写发动机数据(可选)1 产品清单与计算机配置要求1.1产品清单1.1.1 硬件清单1.专用通讯适配器（HEDT801）B线3.K-Line线(DB9+3PIN)4.加密狗(需向玉柴或供应商申请并开通授权)1.1.2 软件清单1.应用程序安装软件B/K-Line驱动程序3.加密狗驱动程序1.2 计算机配置要求1.计算机内存256MB以上2.操作系统Windows XP2 安装Hed-st安装包打开应用程序光盘，进入“Hed-st安装包\V olume”文件夹，运行。

诊断仪的使用方法随着科技的不断发展，车辆的诊断也越来越依赖于电子设备，其中最重要的就是诊断仪。

现在的汽车诊断仪已经成为了车辆维修领域的重要工具，它能够检测车辆的故障，提供故障码，并给出维修建议。

本文将介绍诊断仪的使用方法，帮助大家更好地了解诊断仪的使用。

一、准备工作在使用诊断仪之前，首先需要做好准备工作。

这包括：1.了解车辆的型号和年份。

不同的车型和年份可能使用不同的诊断接口和诊断协议，因此在使用诊断仪之前，需要了解车辆的型号和年份，以确保选择正确的诊断方式。

2.检查诊断接口。

诊断仪需要通过诊断接口与车辆进行通讯，因此需要检查诊断接口是否正常。

如果诊断接口损坏或存在其他问题，可能会导致诊断失败。

3.检查诊断仪。

在使用诊断仪之前，需要检查诊断仪是否正常工作。

如果诊断仪存在故障或需要更新软件，需要在使用之前进行维修或更新。

二、连接诊断仪连接诊断仪是使用诊断仪的第一步，正确的连接方式可以确保诊断仪与车辆的通讯正常。

连接诊断仪的步骤如下：1.找到车辆的诊断接口。

诊断接口通常位于车辆的驾驶室内，可以在车辆的说明书中找到。

2.将诊断接口连接到诊断仪。

将诊断接口插入诊断仪的接口口，确保连接牢固。

3.将诊断接口连接到车辆的诊断接口。

将诊断接口插入车辆的诊断接口中，确保连接牢固。

三、设置诊断仪在连接诊断仪之后，需要对诊断仪进行设置，以确保诊断仪可以正确地读取车辆的信息。

设置诊断仪的步骤如下：1.选择车辆的型号和年份。

根据车辆的型号和年份选择相应的诊断方式。

2.选择诊断协议。

诊断协议是诊断仪与车辆通讯的规则，不同的车型和年份可能使用不同的诊断协议，因此需要选择正确的诊断协议。

3.选择诊断功能。

诊断仪可以提供多种诊断功能，包括读取故障码、清除故障码、读取传感器数据等。

根据需要选择相应的诊断功能。

四、进行诊断完成设置之后，就可以开始进行诊断了。

诊断的步骤如下：1.读取故障码。

在诊断仪的菜单中选择“读取故障码”功能，诊断仪会自动读取车辆的故障码，并显示在屏幕上。

玉柴诊断仪的使用方法Revised at 16:25 am on June 10, 2019
玉柴诊断仪的使用方法
1正确找到整车上的发动机诊断接口;
一般大致位置：仪表台右下方配电盘附近、司机正前方仪表台内、仪表台上方检修与维护预留面板下、司机左侧副表台内、司机左侧配电盘内车外、控制器安装位置附近的线束上……
2 点火开关上电
3 分别确定诊断接口的电源正极,负极信号线;
5 连接诊断仪确保发动机与检测设备的通讯正常
6 读取软件版本号信息,确定ECU数据版本
7读取
故障码信息,排除当前系统存在故障
声明：正常维修部分讲到此为止,以下属于属于深入部分不给予讲解;
现在可以对照流程,自行使用服务站相应的权限的诊断设备,进行现场实验;
8 根据要求手动修改EOL 变量数值
下载及烧写数据,断电保存
单击“确定”,程序退出后,断开点火开关进行数据保存
再次合上点火开关,确认功能是否实现
20s 后再合上点火开关,起动发动
机,验证PTO 功能是否成功启用,EOL 修改功能完成;。
