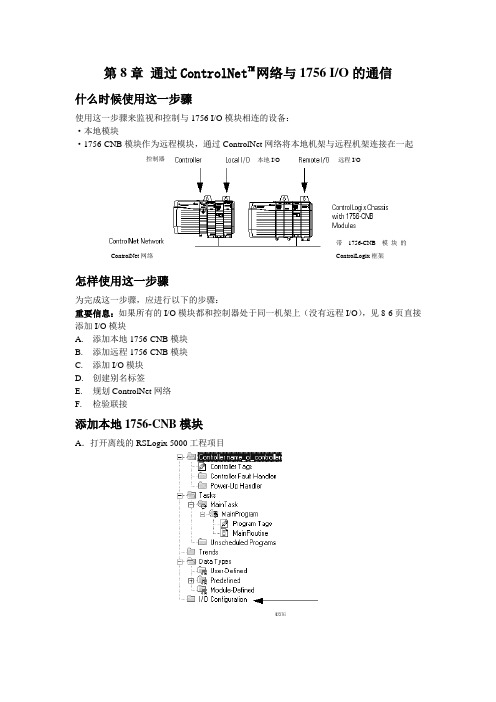

第8章 通过ControlNet TM网络与1756 I/O 的通信什么时候使用这一步骤使用这一步骤来监视和控制与1756 I/O 模块相连的设备：·本地模块·1756-CNB模块作为远程模块，通过ControlNet 网络将本地机架与远程机架连接在一起怎样使用这一步骤为完成这一步骤，应进行以下的步骤：重要信息：如果所有的I/O 模块都和控制器处于同一机架上（没有远程I/O ），见8-6页直接添加I/O 模块 A. 添加本地1756-CNB 模块 B. 添加远程1756-CNB 模块 C. 添加I/O 模块 D.创建别名标签E. 规划ControlNet 网络F. 检验联接添加本地1756-CNB 模块A ．打开离线的RSLogix 5000工程项目带1756-CNB 模块的ControlLogix 框架ControlNet 网络控制器本地I/O远程I/OB. 右键点击I/O Configuration 并选择New Module 。
C. 选择CNB 模块的类型并点击OK 。
D. 为该模块键入一个名称（如name_of_local_cnb ）。
E. 填写并选择模块所安装的槽号。
F ．安装在该槽的任意模块与下表里匹配信息的接近程度G ．点击Next 。
H ．最初，是否想让模块与控制器进行通信？禁止一个模块利用禁止模块检查栏，使它很容易的测试一个系统⏹ 最初，禁止该模块。
⏹ 当准备测试与模块相连结的设备时，清除检查栏。
I ．如果与模块通讯失败，想让控制器做出怎样的反应？如果与模块通讯失败，控制器就会用模块的原来数据进行操作。
为了避免潜在的伤害和损坏，当通讯出现错误时，与模块通讯的 监控器或组态模块都会产生一个主要错误。
J ．点击Finis h.添加远程1756-CNB 模块A ． 右键点击 name_of_local_cnb 并选择 New Module . B. 选择远程机架上的CNB 的类型，并单击OK 。
本科毕业论文（设计）题目控制网络系统中ControlNet的应用学院计算机与信息科学学院专业自动化年级2002级学号200220682043姓名杨浩指导教师赵亦欣成绩2006年4 月24 日方坯连铸机二冷段自动配水控制系统——控制网络系统中ControlNet的应用杨浩西南大学计算机与信息科学学院，重庆400715摘要：随着控制、计算机、通信、网络等技术的发展，信息交换沟通的领域正在迅速覆盖从工厂的现场设备层到控制、管理的各个层次。
论文主要是利用ControlNet网络与ControlLogix可编程控制器以及远程输入/输出模块之间的通信实现对二冷段配水的自动控制，提高生产的自动化水平。
论文通过对ControlNet现场总线的介质访问方式、信息连接、通用数据帧等技术的分析，成功的组建了监控网络，实现了ControlNet网络与远程输入/输出模块之间的通信，从而达到对整个二冷段配水进行远程控制的目的。
因此本论文将现场总线技术应用于该自动控制系统中，实现了以PLC为核心的实时监控。
同时，在管理计算机上用组态软件RSView32控制界面，对整个系统状态进行监控，初步构建一个网络控制系统，实现信息的集成。
关键词：现场总线；ControlNet；ControlLogixAutomatic Distributing water Control on Secondary Cooling Water forContinuous Billet-Bloom Casting——In control network system ControlNet applicationYANG HaoFaculty of Computer and Information Science Southwest University, Chongqing 400715, ChinaAbstract:With the development of techniques such as control technique, computing technique, communication technology, network technique and so on, the field of information exchanging- communicating is covering rapidly from the locate equipment in the factory to each part of controlling and managing. In this thesis, we mainly make use of the communications between ControlNet network, ControlLogix programmable controller and long-distance I/O module to realize the auto control of Secondary Cooling Water, as a result, the procreative automation level is improved. In detail, on the base of the careful analyze for the techniques such as control’s medium accessing fashion, information connecting and currency data frames and so on, we build the supervisory control network successfully, then realize the communications between ControlNet and long-distance I/O module, therefore, we achieve the purpose that the long-distance supervisory control system of the whole Secondary Cooling Water can run normally. In a word, in the thesis we put ControlNet technique into auto control system, and realize the real-time supervisory control which is based on the PLC technique. Besides, utilizing the configuration software RSView32 in the host computer, we can control the interface, supervise and control the whole system state, and then we build a network control system and realize information integration.Key word: ControlNet；ControlLogix；Fieldbus；1 前言信息网络技术的迅猛发展正深刻地改变着人们的工作方式和生活方式，特别是对企业的信息化和自动化发展也产生着巨大的影响。
Lab8. ControlNet网络组态情景模拟：工厂某工段新添置了一台设备，其控制和反馈信号接入该工段的从控制站上的IO模块；电气工程主管找到你，说他需要你在该工段所属工艺区的主控制器中添加一些程序，通过ControlNet 网络控制该设备。
在本实验中，我们假设该设备为一台风机，我们将利用RSLogix5000 编程软件在ControlLogix 处理器中创建一个项目，配置从站IO 模块和ControlNet 网络通讯模块，组态ControlNet 网络，并编辑简单的梯形图阶梯，来演示实际的启停控制过程。
实验主题：z 创建一个ControlLogix 项目z 组态ControlNet 网络通讯模块z 配置从站IO模块z 观察RSLogix5000 自动生成的对象数据模型z 添加控制启停的梯形图逻辑z 通过RSNetWorx For ControlNet软件组态ControlNet 网络z PLC 控制设备启停请按步骤：一、创建工程1. 打开RSLogix5000 编程软件，点击File （文件）Æ New （新建），打开New Controller （新建控制器）画面。
如下图所示填写控制器的名称、描述（可选），选择控制器类型、版本和所在槽位（起始槽号从0 开始），指定框架类型、工程保存目录等相关信息，然后按OK。
现在我们已经创建了一个ControlLogix 项目。
此时我们还没有与项目相关的任何I/O模块，项目中也没有可执行的代码（如梯形图），你正在离线工作。
所作的任何改变都只限于软件中，并存储在计算机的硬盘驱动中。
在进入到在线操作以前，这些变化并不能反映到控制器中。
接下来是要辨认我们想用在这个项目中的、插在本地背板上和远程框架上的I/O模块。
在本地 4 槽的框架中，有如下设备：0 号槽：1756- L1 Logix5550 处理器模块1 号槽：1756- ENET 以太网通讯模块，IP地址为192.168.1.1082 号槽：1756- CNB ControlNet 网络通讯模块，站点地址为4在远程的7槽框架中，有如下设备：0 号槽：1756- CNB ControlNet 网络通讯模块，站点地址为51 号槽：1756- IB32/A 32 点DI 模块2 号槽：1756-OB16D/A 16 点诊断型DO模块注意：所有模块都可带电插拔，如有需要可以另行配置其他模块。
