焊接盈利和变形的产生原因和防止方法24-26

焊接变形的影响因素及预防措施焊接变形的影响因素及预防措施2012-02-21 22:06焊接变形可以分为在焊接热过程中发生的瞬态热变形和在室温条件下的残余变形。

影响焊接变形的因素很多,但归纳起来主要有材料性能、设计结构和焊接工艺三个方面。

一、材料因素的影响金属的焊接是金属的一种加工性能，接变形的影响不仅和焊接材料有关,而且和母材也有关系,它决定于金属材料的本身性质和加工条件。

金属的化学成分不同，其焊接性也不同。

碳的影响最大，其它合金元素可以换算成碳的相当含量来估算它们对焊接性的影响。

碳当量CE=C+Mn/6+(Ni+Cu)/15+(Gr+Mo+V)/5(%)，式中各化学元素含量取其成分的上限。

碳当量越大，焊接性能越差。

当CE＜0.4%时，钢材焊接性良好，冷裂纹倾向小，焊接时一般不需加热；当CE=0.4～0.6时，焊接性较差，冷冽倾向明显，焊接时需预热并采取其它工艺措施；CE＞0.6时，焊接性差，冷冽倾向严重，焊接时需要较高预热温度和严格的工艺措施。

二、结构设计因素的影响焊接结构的设计对焊接变形的影响最关键,也是最复杂的因素。

虽然焊接工件随拘束度的增加,焊接残余应力增加,焊接变形相应减少，但在焊接变形过程中,工件本身的拘束度是不断变化着的，复杂结构自身的拘束作用在焊接过程中占据主导地位,而结构本身在焊接过程中的拘束度变化情况随结构复杂程度的增加而增加。

在设计焊接结构时,常需要采用筋板或加强板来提高结构的稳定性和刚性,这样做不但增加了装配和焊接工作量,而且给焊接变形分析与控制带来了一定的难度。

因此,在结构设计时针对结构板的厚度及筋板或加强筋的位置数量等进行优化,对减小焊接变形有着十分重要的作用。

三、焊接工艺的影响1、焊接方法的影响：熔焊使焊缝及其附近的母材经历了一个加热和冷却的热过程，由于温度分度不均匀，焊缝受到一次复杂的冶金过程，焊缝周围受到一次不同规范的热处理，引起相应的组织和性能的变化，直接影响焊缝质量。

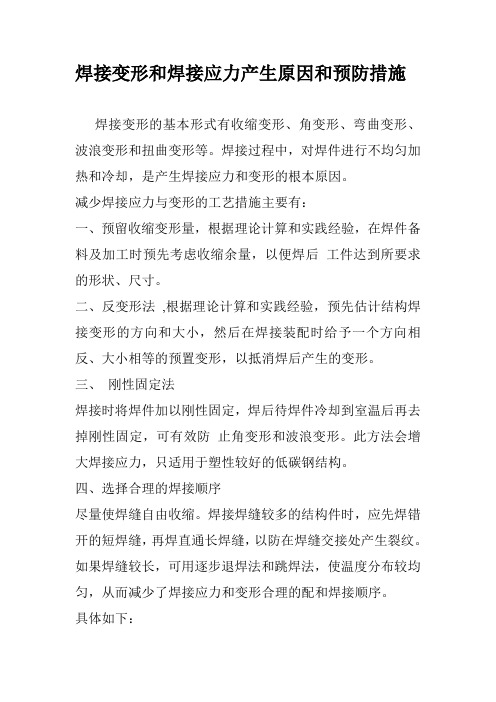

焊接变形和焊接应力产生原因和预防措施焊接变形的基本形式有收缩变形、角变形、弯曲变形、波浪变形和扭曲变形等。

焊接过程中，对焊件进行不均匀加热和冷却，是产生焊接应力和变形的根本原因。

减少焊接应力与变形的工艺措施主要有：一、预留收缩变形量，根据理论计算和实践经验，在焊件备料及加工时预先考虑收缩余量，以便焊后工件达到所要求的形状、尺寸。

二、反变形法,根据理论计算和实践经验，预先估计结构焊接变形的方向和大小，然后在焊接装配时给予一个方向相反、大小相等的预置变形，以抵消焊后产生的变形。

三、刚性固定法焊接时将焊件加以刚性固定，焊后待焊件冷却到室温后再去掉刚性固定，可有效防止角变形和波浪变形。

此方法会增大焊接应力，只适用于塑性较好的低碳钢结构。

四、选择合理的焊接顺序尽量使焊缝自由收缩。

焊接焊缝较多的结构件时，应先焊错开的短焊缝，再焊直通长焊缝，以防在焊缝交接处产生裂纹。

如果焊缝较长，可用逐步退焊法和跳焊法，使温度分布较均匀，从而减少了焊接应力和变形合理的配和焊接顺序。

具体如下：1）先焊收缩量大的焊缝，后焊收缩量较小的焊缝；2）焊缝较长的焊件可以采用分中对称焊法、跳焊法，分段逐步退焊法。

交替焊法；3）焊件焊接时要先将所以的焊缝都点固后，再统一焊接。

能够提高焊接焊件的刚度，点固后，将增加焊接结构的刚度的部件先焊，使结构具有抵抗变形的足够刚度；4）具有对称焊缝的焊件最好成双的对称焊,使各焊道引起变形相互抵消；5）焊件焊缝不对称时要先焊接焊缝少的一侧。

6）采用对称与中轴的焊接和由中间向两侧焊接都有利于抵抗焊接变形。

7）在焊接结构中，当钢板拼接时，同时存在着横向的端接焊缝和纵向的边接焊缝。

应该先焊接端接焊缝再焊接边接焊缝。

8）在焊接箱体时，同时存在着对接焊缝和角接焊缝时，要先焊接对接焊缝后焊接角接焊缝。

9）十字接头和丁字接头焊接时，应该正确采取焊接顺序，避免焊接力集中，以保证焊缝获得良好的焊接质量。

对称与中轴的焊缝，应由内向外进行对称焊接。

钢结构工程焊接应力与变形差生的危害及采取的措施随着“绿色建筑”理念的推广，以钢结构件为主体框架结构结合复合砌筑体结构已成为一种必然趋势，因为以钢结构为主的框架结构的回收利用性有效避免钢筋混凝土结构建筑垃圾的产生，具有可持续性。

由于钢结构工程的特有型，焊接作业时钢结构工程最重要的工序之一，而焊接应力及焊接变形产生是影响钢结构安全性及可靠性的重要因素。

本文着重对焊接应力及焊接变形的危害及所采取的对应措施进行分析。

一、焊接应力与变形产生机理焊接热输入引起材料不均匀局部加热，使焊缝区熔化，而熔池毗邻的高温区材料的热膨胀则受到周围材料的限制，产生不均匀的压缩塑性变形。

在冷却过程中，已发生压缩塑性变形的这部分材料又受到周围材料的制约，不能自由收缩，在不同程度上又被拉伸而卸载，与此同时，熔池凝固，金属冷却收缩也产生了相应的收缩拉应力和变形。

这种随焊接热过程而变化的内应力场和构件变形，称为瞬态应力与变形。

而焊后，在室温条件下，残留于构件中的内应力场和宏观变形称为焊接残余应力与焊接残余变形。

焊接残余应力和变形，严重影响焊接构件的承载力和构件的加工精度，应从设计、焊接工艺、焊接方法、装配工艺着手降低焊接残余应力和减小焊接残余变形。

二、焊接残余应力的危害及降低焊接应力的措施1．焊接残余应力的危害影响构件承受静载能力；影响结构脆性断裂；影响结构的疲劳强度；影响结构的刚度和稳定性；易产生应力腐蚀开裂；影响构件精度和尺寸的稳定性。

2．降低焊接应力的措施(1)设计措施尽量减少焊缝的数量和尺寸，在减小变形量的同时降低焊接应力；防止焊缝过于集中，从而避免焊接应力峰值叠加；要求较高的容器接管口，宜将插入式改为翻边式。

(2)工艺措施采用较小的焊接线能量，减小焊缝热塑变的范围，从而降低焊接应力；合理安排装配焊接顺序，使焊缝有自由收缩的余地，降低焊接中的残余应力；层间进行锤击，使焊缝得到延展，从而降低焊接应力；焊接高强钢时，选用塑性较好的焊条；预热拉伸补偿焊缝收缩（机械拉伸或加热拉伸）；采用整体预热；降低焊缝中的含氢量及焊后进行消氢处理，减小氢致集中应力。

浅谈焊接过程中的变形成因及对策与措施随着我国焊接工艺的快速发展，其应用范围越来越广泛，比如既可以应用于金属材料的焊接，又可以用于非金属材料的焊接，从而有效推动了我国工业发展的步伐。

但是，在焊接的过程中，常常会出现变形问题，从而严重影响了加工件的质量，不利于后期的工业生产活动，而且还造成了一定的损失。

因此，我們必须要研究加工件焊接过程中导致变形的原因，然后采取有力的措施加以解决。

标签：焊接；变形；成因一、焊接过程中产生变形的原因在焊接的过程中，导致变形现象发生的原因有很多，我们必须要分析各种原因，了解清楚产生变形的影响因素，然后才能对症下药，采取有力的措施加以防范。

具体来讲，加工件在焊接过程中出现变形的原因有以下几种。

1.加工件本身的问题加工件在焊接的过程中出现变形问题，一部分原因是加工件自身存在的问题。

2.界面和尺寸问题从加工件的刚度表现来看，比如钢结构，其刚度一般都是体现在抗伸、抗拉、弯曲等几个方面的能力，而这几个方面的能力均受到截面和尺寸大小的影响。

比如在焊接的过程中，如果桁架的横截面没有达到相应的规范，那么就会产生纵向变形的情况；再比如在焊接的过程中，如果遇到丁字形等形状的截面，钢结构也会因为其抗弯刚度不符合要求，最终出现弯曲变形的情况。

3.加工件的刚度问题在某些加工件的焊接过程中，由于加工件的刚度不符合要求，经过相关的焊接处理后，在加工件的焊缝布置上出现了严重不均匀的情况，从而就导致出现比较严重的收缩情况，特别是在那些焊缝比较多的地方，其出现的变形程度就会随之增多。

4.焊接工艺问题加工件的焊接过程出现变形，除了其自身的原因之外，具体的焊接工艺也是原因之一。

比如在焊接的过程中，由于人们没有将电流控制到位，直接导致加工件受热不均匀，最终就出现了焊接变形的情况；再比如在处理多层的钢板焊接时，一般情况下，对于每一层的焊接缝来讲，其所需要的收缩量都是不一样的，如果层数太多的话，最终发生变形的几率也就更大。

焊接应力与变形产生的原因及对策
在焊接过程中，常常会出现应力和变形现象，这些现象不仅会影响焊接质量，还会降低焊接件的使用寿命。

因此，了解焊接应力和变形产生的原因，并采取相应的对策，对于提高焊接质量至关重要。

焊接应力产生的原因主要有以下几个方面：
1. 热应力：焊接时，焊接热源的热量会使焊件局部温度升高，
由于热膨胀系数的差异，焊接件的不同部位会发生不同程度的热膨胀，从而产生内部应力。

2. 冷却应力：焊接结束后，焊缝处的温度会逐渐降低，但是焊
接件周围的温度并没有立即降低，这种温度梯度会使焊接件产生冷却应力。

3. 焊接残余应力：焊接过程中，焊接件的形状和尺寸会发生变化，当焊接结束后，焊接件的形状和尺寸会发生恢复变化，这种恢复变化会产生残余应力。

针对上述应力产生的原因，可以采取以下对策：
1. 控制热输入：通过控制焊接热源的热量和焊接速度等参数，
尽量减少焊接时的热输入，从而减小焊接件的热变形。

2. 合理的后热处理：焊接结束后，在焊接件的温度下降到一定
程度后，可以采取合理的后热处理措施，如退火、正火和淬火等，以减小焊接件的残余应力。

3. 使用预热和预变形的方法：在焊接前，可以采取预热和预变
形的方法，使焊接件的温度和形状发生变化，从而减小焊接时的热变
形和残余应力。

4. 优化焊接结构：在焊接结构设计时，可以采用合理的结构形式和焊接工艺，降低焊接应力和变形的产生。

总之，采取合理的措施，减小焊接应力和变形的产生，可以有效提高焊接质量和使用寿命。

第一章焊接应力与变形焊接时，由于局部高温加热而造成焊件上温度分布不均匀，最终导致在结构内部产生了焊接应力与变形。

焊接应力是引起脆性断裂、疲劳断裂、应力腐蚀断裂和失稳破坏的主要原因。

另外，焊接变形也使结构的形状和尺寸精度难以达到技术要求，直接影响结构的制造质量和使用性能。

因此，本章主要讨论焊接应力与变形的基本概念及其产生原因；焊接变形的种类，控制焊接变形的工艺措施和焊后如何矫正焊接变形；焊接应力的分布规律，降低焊接应力的工艺措施和焊后如何消除焊接残余应力。

第一节焊接应力与变形的产生一、焊接应力与变形的基本知识1.焊接变形物体在外力或温度等因素的作用下，其形状和尺寸发生变化，这种变化称为物体的变形。

当使物体产生变形的外力或其它因素去除后变形也随之消失，物体可恢复原状，这样的变形称为弹性变形。

当外力或其它因素去除后变形仍然存在，物体不能恢复原状，这样的变形称为塑性变形。

物体的变形还可按拘束条件分为自由变形和非自由变形。

在非自由变形中，有外观变形和内部变形两种。

以一根金属杆的变形为例，当温度为T0时，其长度为L0，均匀加热，温度上升到T时，如果金属杆不受阻，杆的长度会增加至L，其长度的改变ΔL T=L- L0，ΔL T就是自由变形，见图1-la。

如果金属杆件的伸长受阻，则变形量不能完全表现出来，就是非自由变形。

其中，把能表现出来的这部分变形称为外观变形，用ΔLe表示；而未表现出的变形称为内部变形，用ΔL表示。

在数值上，ΔL=ΔL T-ΔLe，见图1-lb。

单位长度的变形量称为变形率，自由变形率用εT表示，其数学表达式为：εT=ΔL T/L0=α(T-T0) （1-1）式中α——金属的线膨胀系数，它的数值随材料及温度而变化。

外观变形率εe，可用下式表示：εe=ΔLe/ L0（1-2）同样，内部变形率ε用下式表示：ε=ΔL/L0（1-3）2.应力存在于物体内部的、对外力作用或其它因素引起物体变形所产生的抵抗力，叫做内力。

焊接应力与变形产生的原因及对策
焊接过程中，由于焊接热量的作用，会引起材料的膨胀和收缩，从而产生应力和变形。

这些应力和变形会影响焊接件的尺寸精度、强度和耐久性，甚至导致焊接件出现裂纹和变形失效。

造成焊接应力和变形的原因主要有以下几个方面：
1. 热应力：焊接过程中，由于焊接热量的作用，使得焊接区域的温度急剧升高，从而引起材料的扩张和收缩。

这种温度差异会产生热应力，导致焊接件发生变形和应力。

2. 冷却应力：焊接完成后，焊接件会迅速冷却，冷却速度过快会导致焊接件表面和内部温度梯度过大，产生冷却应力，进而引起应力和变形。

3. 材料不匹配：焊接材料的热膨胀系数、熔点、硬度等物理性质不同，容易导致焊接区域产生应力和变形。

4. 焊接结构设计不合理：焊接结构设计不合理，如焊接位置不当、焊接接头不够强壮等，容易导致应力集中和变形。

针对焊接应力和变形的问题，可以采取以下对策：
1. 控制焊接热量：采用合适的焊接参数，控制焊接热源的大小和位置，以减少焊接区域的温度梯度，从而降低应力和变形。

2. 加强冷却措施：在焊接完成后，采取适当的冷却措施，如缓慢冷却、局部加热等，以减少焊接件的冷却速度，从而降低冷却应力。

3. 选择合适的焊接材料：选择合适的焊接材料，如选择热膨胀
系数和熔点相似的材料，可以减少焊接区域的应力和变形。

4. 优化焊接结构设计：优化焊接结构设计，加强焊接部位的加强设计，采用适当的焊接方式和焊接技术，可以减少应力集中和变形。

总之，采取合适的对策，可以有效地控制焊接应力和变形，提高焊接件的质量和性能。
