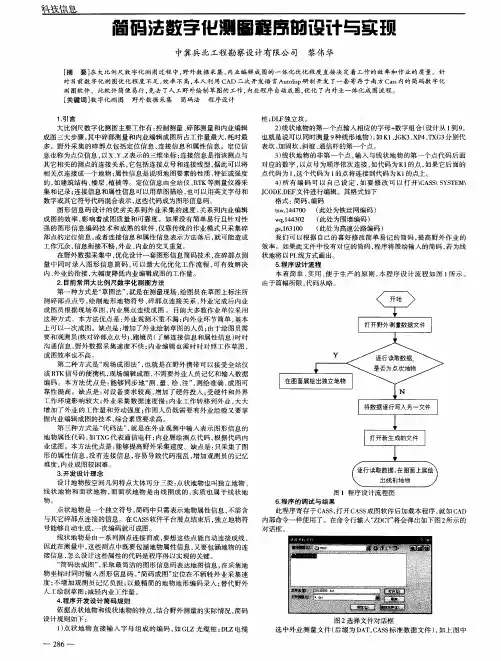

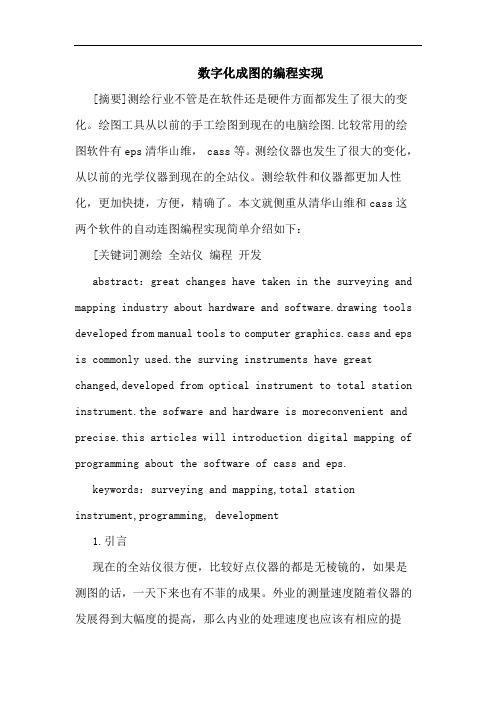

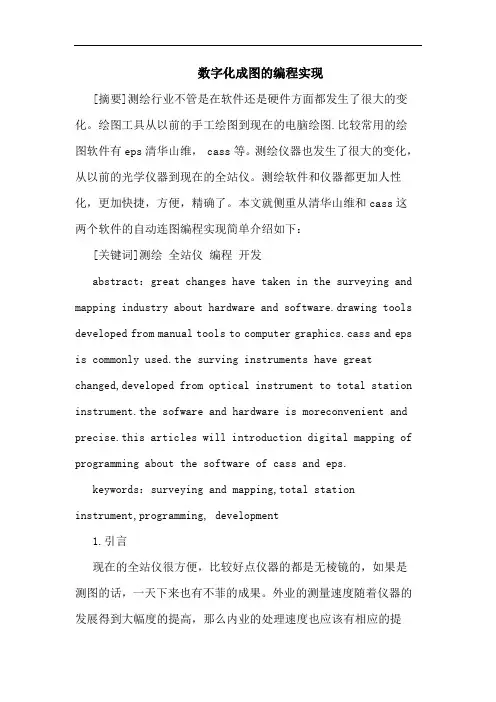

数字化成图的编程实现[摘要]测绘行业不管是在软件还是硬件方面都发生了很大的变化。
绘图工具从以前的手工绘图到现在的电脑绘图.比较常用的绘图软件有eps清华山维， cass等。
测绘仪器也发生了很大的变化，从以前的光学仪器到现在的全站仪。
测绘软件和仪器都更加人性化，更加快捷，方便，精确了。
本文就侧重从清华山维和cass这两个软件的自动连图编程实现简单介绍如下：[关键词]测绘全站仪编程开发abstract：great changes have taken in the surveying and mapping industry about hardware and software.drawing tools developed from manual tools to computer graphics.cass and eps is commonly used.the surving instruments have great changed,developed from optical instrument to total station instrument.the sofware and hardware is moreconvenient and precise.this articles will introduction digital mapping of programming about the software of cass and eps.keywords：surveying and mapping,total station instrument,programming, development1.引言现在的全站仪很方便，比较好点仪器的都是无棱镜的，如果是测图的话，一天下来也有不菲的成果。
外业的测量速度随着仪器的发展得到大幅度的提高，那么内业的处理速度也应该有相应的提高。
基于MATLAB的数字图像处理的设计与实现摘要数字图像处理是一门新兴技术,随着计算机硬件的发展，数字图像的实时处理已经成可能，由于数字图像处理的各种算法的出现,使得其处理速度越来越快，能更好的为人们服务。
数字图像处理是一种通过计算机采用一定的算法对图形图像进行处理的技术。
目的:改善医学图像质量，使图像得到增强。
方法：利用Matlab工具箱函数，采用灰度直方图均衡化和高通滤波的方法对一幅X线图像进行增强处理。
结果:用直方图均衡化的算法,将原始图像密集的灰度分布变得比较稀疏，处理后的图像视觉效果得以改善。
高通滤波对于局部细节增强显著,高通滤波后使不易观察到的细节变得清晰。
结论：使用Matlab工具箱大大简化了编程工作，为医学图像处理提供了一种技术平台。
经过直方图均衡化和高通滤波处理后的医学图像，视觉效果得到改善。
关键词:MATLAB；直方图均衡化；高通滤波；图像增强AbstractDigital image processing is an emerging technology, with the development of computer hardware, real—time digital image processing has become possible due to digital image processing algorithms to appear，making it faster and faster processing speed，better for people services .Digital image processing is used by some algorithms computer graphics image pro cessing technology. Objective：To improve the quality of medical image by enhancing the details。
数字地图：用数字形式存储全部地图信息的“地图”，他是用数字形式描述地图要素的属性，定位和关系信息的数据集合，是存贮在具有直接存取性能的介质上的关联数据文件。
数字化成图：用数字化方法制图，其直接成果是数字地图，间接成果是形式的普通地图或专用地图。
坐标变换：因通用设备使用坐标系与测量坐标系不同，在利用设备录入、显示或输出图形时需要不同坐标系之间的变换，其实质是分析、求解不同坐标系间的关系，建立坐标变换的数字模型。
图幅纠正：为了求解数字化坐标与测量坐标间的变换参数，削弱图纸变形误差，利用四个内图廓点的坐标建立数字化坐标与测量坐标的变换关系的处理过程。
曲线光滑：在计算机图形学上，一般把根据部分特征点生成相应曲线的过程称为“曲线光滑”或“曲线拟合”，而把座位光滑依据的特征点称为“节点”或“数据点”。
几何纠正：为了解决因测量误差引起的规则几何形状变形问题、进一步提高数字地图的精度，引入平差方法，以规则形状为基础，建立规则地物数据平差模型，进行最小二乘法的处理。
数字化成图工作过程：数据采集、数据处理、图形编辑、图形输出地图上展会的内容称为地图要素。
一般分三类：数学要素，地理要素和辅助要素常用输入设备：数字化仪、扫描仪。
常用输出设备：绘图仪、打印机、显示器图形数据处理软件应该完成的工作：编码转换、图幅裁剪、数据合并、规则地物几何纠正碎步测量常用方法：极坐标法、方向交会法、量距法（距离交会法、支距法）地图常用分类依据:地图比例尺和地图用途，按比例尺分：大比例尺图1：10万以及更大比例尺的地图；中比例尺图1:10万～1：100万比例尺之间的地图；小比例尺地图1：100万及更小比例尺的地图。
按用途分：普通地图和专用地图数字地图与常规地图的差异：1.数字地图的载体不是纸张而是适合于计算机存取的磁带磁盘和光盘2.数字地图不像传统地图那样以线划，颜色，符号注记来表示地物类别和地形，而是以一定的计算机可识别的数字代码系统来反映地表各类地理属性特征3.数字地图所标记的地表地理信息虽往往能满足一定的地图投影关系，并经过一定的制图综合处理，但并没有严格比例尺的规定4.数字地图的使用必须借助于计算机及其配套的外部设备数字地图的评价：数字地图有着与传统地图不同的表示方法，其应用领域也更为广泛，人们对数字地图的要求也不同于传统地图，因此在数字化成图技术中必须研究数字地图的质量评价问题，包括衡量数字地图的质量指标体系，质量评价方法及质量控制方法。
如何进行数字化地图的制作数字化地图制作是现代地理科学与信息技术相结合的产物，通过将地理空间数据与电子设备相结合，实现地理信息的可视化展示和空间分析。
随着技术的发展，数字化地图已经成为各个领域的重要工具，如交通规划、城市管理、环境保护等。
本文将从数据采集、数据处理、地图制作等方面探讨如何进行数字化地图的制作。
一、数据采集数字化地图的制作离不开有效的地理数据，数据的采集是制作过程的关键一步。
现代科技的进展使得地理数据的采集范围和方式更加多样化。
首先，卫星遥感技术能够提供大范围、高分辨率的地理数据。
通过卫星传感器获取的影像数据，可以反映地表的真实情况，提供准确的地理参考。
这些数据可以用来制作基础地图，如卫星地图、高程图等。
其次，无人机技术的发展为地理数据采集提供了新的途径。
无人机搭载高分辨率相机及其它传感器，可以获取地理空间的局部细节，如建筑物、道路等。
这些数据可用于城市规划、建筑物识别等领域的地图制作。
此外，地理信息系统（GIS）也是重要的数据采集工具。
通过各类传感器、仪器设备，可采集到包括地形、气候、土壤等多种地理属性数据。
这些数据在地图制作中具有重要意义，可以为制图工作提供丰富的信息基础。
二、数据处理采集到的数据需要进行处理，以便更好地展示和利用地理信息。
数据处理主要包括数据清理、数据融合、空间分析等环节。
首先，数据清理是为了剔除采集误差和噪声，保证数据的准确性和一致性。
对于卫星遥感数据，可以通过遥感影像解译技术，将数字图像转换为地理信息。
对于无人机采集的数据，可以借助图像处理技术，去除遮挡物、修复噪点等。
其次，数据融合将来自不同源的地理数据进行整合，形成一幅完整的地理信息图。
数据融合可以采用栅格数据和矢量数据相结合的方式，使得地图既能展示全局信息，又能反映局部细节。
最后，空间分析是利用地理信息系统进行的一种针对地理空间数据的处理方法。
通过空间分析，可以得出地理空间数据之间的关联关系，验证地理模型的有效性，为地图制作提供科学依据。
使用数字测图仪进行地图数字化的技巧与要点地图数字化是地图制作与管理的重要环节，数字测图仪作为其中的一种常用工具，能够实现快速、准确地将纸质地图转化为数字化地图。
然而，要想正确地使用数字测图仪进行地图数字化，我们需要掌握一些技巧与要点。
本文将介绍一些关键的技巧与要点，帮助读者更好地进行地图数字化。
1. 准备工作在使用数字测图仪进行地图数字化之前，我们要做一些准备工作。
首先，确认所需数字化的纸质地图的品质与尺寸，以便选择合适的数字测图仪。
同时，为了避免误差，最好保持地图纸张完整与边缘平整，尽量避免折叠或破损。
另外，清洁地图面且保持干燥，以避免因污渍或水分导致的数字测图仪读取问题。
2. 连接与校准将数字测图仪连接到计算机，并确保设备连接成功。
接着，进行校准操作以确保测量结果的准确性。
校准时，可以使用数字测图仪附带的软件进行操作，根据软件的引导进行标定点的选择，以便建立坐标系统。
在选择标定点时，最好选择地图上的明显特征点，如交叉口或村庄中心等，这样有助于提高后续的测量准确性。
3. 测量与定位在进行地图数字化时，测量和定位是关键的步骤。
数字测图仪通过测量地图上的坐标点，并将其转化为数字数据。
在进行测量时，要认真根据地图上的刻度进行测量，以确保测量结果的准确性。
同时，尽量选择具有明显特征的地理要素进行测量，例如道路交叉口或建筑物的角点等。
在进行定位时，可以使用数字测图仪软件提供的功能来辅助。
例如，通过引导线的设置，可以更加准确地定位地理要素的位置。
引导线可以是直线或曲线，根据地图上相邻要素的关系进行设置。
在设置引导线时，需要根据地图的特点和要素的形状来选择合适的引导线类型，以确保定位的准确性。
4. 数据处理与编辑在完成测量与定位后，就需要进行数据处理与编辑，以获取最终的数字化地图。
首先，对测得的坐标数据进行处理，将其转化为相应的地理坐标。
其次，可以根据需要进行数据清理和修复。
在数据清理时，可以删除一些测量误差较大的数据点，以提高地图的质量。
数字化成图的编程实现
[摘要]测绘行业在软硬件方面都有了日新月异的变化。
绘图工具从以前的手工绘图到现在的电脑绘图.比较常用的绘图软件有EPS清华山维，CASS等。
测绘仪器也发生了很大的变化，从以前的光学仪器到现在的电子全站仪。
测绘软件和仪器都更加人性化，更加快捷，方便，精确了。
本文就侧重从清华山维和CASS 这两个软件的自动连图编程实现简单介绍如下：
[关键词]测绘；全站仪；编程
Abstract：Great changes have taken in the surveying and mapping industry about hardware and software.Drawing tools developed from manual tools to computer graphics.CASS and EPS is commonly used.The surving instruments have great changed,developed from optical instrument to total station instrument.The sofware and hardware is moreconvenient and precise.This articles will introduction Digital mapping of programming about the software of CASS and EPS.
Keywords：Surveying and mapping,Total station instrument,Programming,
1.引言
随着科技的发展，现在的全站仪越来越人性化，比较好点仪器的都有免棱镜的激光测量功能，这样大大提高了外业数据采集效率。
如果使得内业的处理速度也得到相应的提高。
这样就能整体提高整个工程的速度。
但是眼下许多测绘人员的测图流程还是停留在用全站仪采点，采用画草图的方式，然后再根据草图进行内业成图处理。
这样的工序无法和先进的全站仪匹配，并且浪费人力，物力，财力。
如果采用内业自动成图方法，则可以大大提高工作效率。
2.程序开发的基础和设计
2.1 CASS的编码自定义功能
由于CASS的自身的编码难记，外业操作起来不方便。
所以可以根据自己的习惯来自定义编码。
在CASS中很好自己定义编码，在CASS安装目录下的SYSTEM文件夹内有一个JCODE.DEF文件。
其数据格式如下边所示：563,164400
677,144301
200,141101
其中逗号前的是自定义编码，逗号后的是CASS自身编码。
其中的563为内部道路，是清华山维的内部成图编码，164400是CASS的内部成图编码，可以去通过JCODE.DEF文件将这个两种编码结合起来。
2.2 全站仪的数据结构
现在的全站仪都是电子仪器，可以长期存储一定量的数据。
等一天外业结束后，只需要把数据从仪器导出后就可以进行内业处理了。
针对不同的软件，传输软件也会不同。
本文以最常用的LEICA仪器为例。
LEICA仪器的传输软件为Leica Survey Office。
在这个软件中利用其中的格式编辑模块，编辑一个输出格式文件，然后利用传输软件中的数据交换管理器，把编辑好的格式文件导入到全站仪里边。
以后每次外业结束后，回来传出数据的时候就可以按此格式文件来输出你所需要格式的文件。
如图1所示，就是按需要格式输出的外业采点数据文件。
图1外业采集数据文件
其中563为清华山维内部道路的编码，677为围墙的编码，200为居民地的代码，都是清华山维的成图编码。
编码下边的数据格式是点号，点的X Y坐标，高程值。
一个编码及以下内容代表一个完整的连续的地物。
如上图所示8～-14号点代表一段围墙。
15～17号点是一栋房子的三个角点。
2.3外业采集数据
参照上边图1的数据传出文件可以看出，一个完整的地物应该按顺序依次采点。
如果是同一个编码的地物有断开或者位置不同应该注意编码的断开（LEICA仪器直接回车下就可以）。
如果是不同编码的地物应该注意对应编码的输入。
按这样的方法外业采点，内业生成的图件只需要进行简单的连接和修整就可以了。
2.4清华山维和CASS需要生成的目标文件
图2 清华山维目标文件图3 CASS目标文件
这几个文件中的编码如，563,677,200，都是清华山维的编码。
2.5程序的设计
本次研究的绘图软件是清华山维和CASS两种。
所以外业采集数据的时候用的编码全部都是清华山维的成图编码。
经过软件转化把外业采集的数据直接
生成可以在清华山维中直接连图的目标文件。
如果要转成CASS格式需要先编辑CASS系统文件下的JCODE文件，如上面所述。
然后直接利用程序把外业采集数据文件和JCODE文件联系起来，生成符合CASS系统成图的目标文件。
3.程序的部分原代码
转换原始外业数据采集文件到清华山维格式文件的部分代码：
Do While Not EOF(1)‘进入循环对原始文件进行处理
Input #1, jy
If Right(jy, 3) = “1$1” Then
biaoshi = biaoshi + 1
If biaoshi = 1 Then
wjt1 = Left(jy, 3)
ElseIf biaoshi = 2 Then
wjt2 = Left(jy, 3)
Else
End If
If biaoshi = 2 Then
转换清华山维数据采集文件到CASS三维格式文件的部分代码：
CommonDialog1.Action = 1
wjm = CommonDialog1.FileName
bcwjm = “CASS” & CommonDi alog1.FileTitle‘建立转换后文件名和路径
Open bcwjm For Output As #1
Close #1
Open wjm For Input As #1 ‘进入循环对原始文件进行处理
Do While Not EOF(1)
Input #1, bm, ds, ch, ch
For i = 1 To ds
Input #1, dh, xx, yy, hh, ch, ch, ch, ch
If i = 1 Then
Open bcwjm For Append As #2 ‘对整理后的文件进行写入
sch = dh & “,” & bm & “,” & Format(xx, “######.000”) & “,” & Format(yy, “######.000”) & “,” & hh
Print #2, sch
Close #2
Else
Open bcwjm For Append As #2
sch = dh & “,” & “+” & “,” & Format(xx, “######.000”) & “,” & Format(yy, “######.000”) & “,” & hh
Print #2, sch
Close #2
End If
Next i
4. 小结
以上代码是用VB6.0编写的，本程序研究对象是清华山维，如需要转到CASS，可以用清华山维的标准格式转换成CASS的数据格式。
清华山维格式的数据可以直接导入到软件中。
CASS格式的数据可以先通过CASS绘图软件中的绘图处理—展野外测点点号—简码识别来进行导入。
下面以一个测区的实际效果展示如下：
数据文件如下（由于篇幅所限，数据有所精简）：
图4 清华山维格式数据图5CASS格式数据
将图5的数据导入CASS软件后结果如下：
图6 CASS格式的数据导入CASS软件中的成果
通过图6可以看的出，所施测的区域的图已经通过软件大致连接好了。
我们所要做的只是简单的把这些图形进行连接，封闭或者方向的调整等修补性质的操作。
自动化成图最重要的一个就是外业数据的采集（这里针对LEICA仪器），采集的时候要把握是连续地物尽量不要换编码的这一个原则，不同地物或者同一地物有分段的时候才采取换编码。
目的是为了保证内业自动化成图的完整性。
好的外业采集方法可以大幅度减少内业处理的工作量。
通过外业有规律的采集点，内业的自动成图，可以大幅度减少外业人员的投入和内业的数据整理时间，极大的提高了工作效率。
参考文献：
李玉宝等，大比例尺数字化测图技术。
西南交通大学出版社
杨晶，VB6.0程序设计。
科学出版社
