航空摄影测量技术在工程测绘中的应用高永红发布时间：2021-09-06T09:03:45.034Z 来源：《防护工程》2021年15期作者：高永红崔晓惠[导读] 随着社会的不断发展，无人机也越来越大众化，已经成为了人们身边类似于玩具的存在。
人们经常通过无人机来进行航拍，拍摄出不同角度的效果。
在工程测绘中无人机也被运用于航空拍摄测量工作中。
无人机的使用帮助了测量工作变得更加高效且准确。
关键词：航空摄影；测量；测高永红崔晓惠黄河勘测规划设计研究院有限公司河南郑州 450003摘要：随着社会的不断发展，无人机也越来越大众化，已经成为了人们身边类似于玩具的存在。
人们经常通过无人机来进行航拍，拍摄出不同角度的效果。
在工程测绘中无人机也被运用于航空拍摄测量工作中。
无人机的使用帮助了测量工作变得更加高效且准确。
关键词：航空摄影；测量；测绘；应用导言：航空摄影测量将摄影拍录技术与测绘技术进行结合，可以在一定程度上克服传统的测绘科学技术在实施的过程中无法解决的问题，也正是存在能够解决问题的优势存在，才让航空摄影测量技术的测绘技术可以在各个领域中的应用性提高并且得到广泛应用。
1 航空摄影在绘测技术中的测量优势 1.1 设备技术优势航空摄影技术的测量工作有非常大的技术优势，此种技术扩大了人们传统观念里的视角，而且随着科学技术的发展让各种现今的科学技术于其结合，最大程度地保障精准数据的检测，让工程技术与土地勘测技术能够更近一步。
航空摄影技术带来的宽阔视野与精准度会随着科学技术的发展，不断地提升精准度，力求在有限的时间内创造出更多价值。
同时，数据的精准性可以降低测绘工作的总体时间，让工作人员经常性出现的错误得到纠正。
例如，数字航拍仪器的应用。
地面信息采集工作中的航空摄影技术要求非常严格，不仅需要航拍技术稳定，保证飞行仪器采集到的画面是清晰明确的，还要提升对设备的质量要求，确保操作人员拍出来的画面是高质量的，具有较高的精准度。
无人机航空摄影测量技术在地形测绘中的应用发布时间：2023-02-21T03:32:29.745Z 来源：《福光技术》2023年2期作者：王东超[导读] 无人机航空摄影测量技术将RTK、GNSS测量技术进行了融合，因其制作成本低、实际测量工作量较小、精准度高以及成图快速等特点，目前已经被广泛地应用在地形测绘中。
连云港市水利规划设计院有限公司江苏省 222000摘要：在科技水平不断提升的同时，地形测绘技术也历经了多次的调整和创新，其中数字化的摄影测量方式在近几年的时间里发展迅速，逐渐收获了广大从业者的喜爱。
无人机航空摄影测量是数字化测量的一种代表形式，其在地形测绘活动中的应用能确保地形测量信息的完整性和准确性，也有助于节约测绘工程成本。
下文将对无人机航空摄影测量技术在地形测绘中的应用展开分析。
关键词：无人机航空摄影测量技术；地形测绘；应用1无人机航空摄影测量技术原理无人机航空摄影测量技术将RTK、GNSS测量技术进行了融合，因其制作成本低、实际测量工作量较小、精准度高以及成图快速等特点，目前已经被广泛地应用在地形测绘中。
无人机航测技术主要以UA V无人机航测系统作为载体，并将无人机空中拍摄、无人机遥控遥测、视频监控影像传输等技术进行了集成。
无人机航测技术通过无人机航拍设备、航线设计软件、航拍影像设备、地面站信息处理系统等，来接收高清分辨率以及遥感数字图像。
人们可以通过无人机的高空飞行作业，让无人机搭载专业的数字航测设备来对航空影像进行记录，然后在利用数据处理系统对影像数据进行后期加工，进而制作出符合地形测绘中各种比例尺需求的地图产品。
2无人机航空摄影测量技术在地形测绘中的应用2.1无人机测绘的布设像控点技术布设像控点是一项比较复杂的无人机航摄测绘技术其主要包括布设区域网和测量像控点。
其中，布设区域网是以平高点技术为基础，其要求在航线方向上应至少有4条基线的跨度。
对偏远山区等地区进行区域网布设时，基线的数量则应不少于6条，同时还要设置2条以上的旁向跨度基线，以保证测绘的精度。

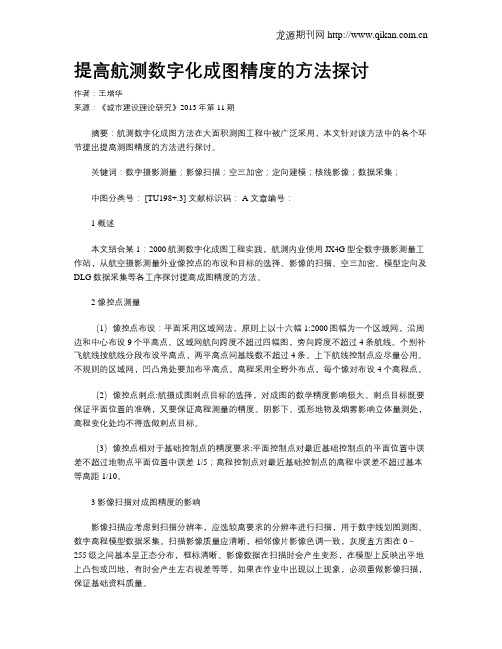

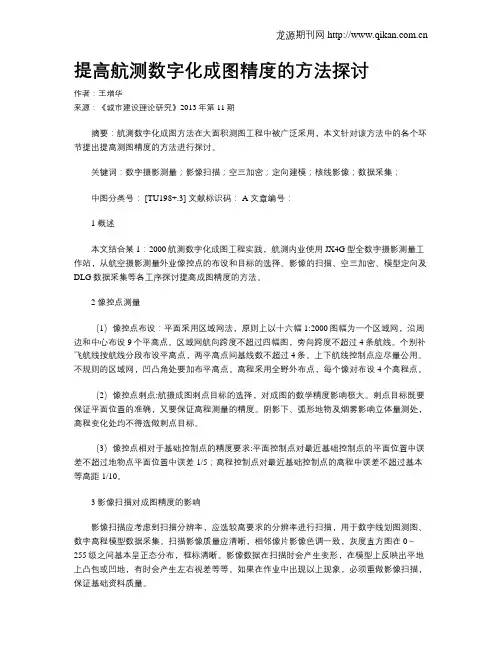

提高航测数字化成图精度的方法探讨作者：王增华来源：《城市建设理论研究》2013年第11期摘要：航测数字化成图方法在大面积测图工程中被广泛采用，本文针对该方法中的各个环节提出提高测图精度的方法进行探讨。
关键词：数字摄影测量；影像扫描；空三加密；定向建模；核线影像；数据采集；中图分类号： [TU198+.3] 文献标识码： A 文章编号：1 概述本文结合某1：2000航测数字化成图工程实践，航测内业使用JX4G型全数字摄影测量工作站，从航空摄影测量外业像控点的布设和目标的选择、影像的扫描、空三加密、模型定向及DLG数据采集等各工序探讨提高成图精度的方法。
2 像控点测量（1）像控点布设：平面采用区域网法，原则上以十六幅1:2000图幅为一个区域网，沿周边和中心布设9个平高点。
区域网航向跨度不超过四幅图，旁向跨度不超过4条航线。
个别补飞航线按航线分段布设平高点，两平高点间基线数不超过4条。
上下航线控制点应尽量公用。
不规则的区域网，凹凸角处要加布平高点。
高程采用全野外布点，每个像对布设4个高程点。
（2）像控点刺点:航摄成图刺点目标的选择，对成图的数学精度影响极大。
刺点目标既要保证平面位置的准确，又要保证高程测量的精度。
阴影下、弧形地物及烟雾影响立体量测处，高程变化处均不得选做刺点目标。
（3）像控点相对于基础控制点的精度要求:平面控制点对最近基础控制点的平面位置中误差不超过地物点平面位置中误差1/5；高程控制点对最近基础控制点的高程中误差不超过基本等高距1/10。
3 影像扫描对成图精度的影响影像扫描应考虑到扫描分辨率，应选较高要求的分辨率进行扫描，用于数字线划图测图、数字高程模型数据采集。
扫描影像质量应清晰，相邻像片影像色调一致，灰度直方图在0～255级之间基本呈正态分布，框标清晰。
影像数据在扫描时会产生变形，在模型上反映出平地上凸包或凹地，有时会产生左右视差等等。
如果在作业中出现以上现象，必须重做影像扫描，保证基础资料质量。

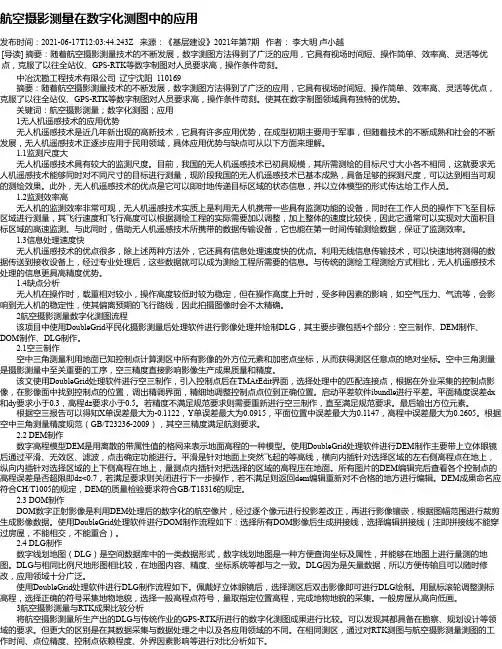

航空摄影测量在数字化测图中的应用发布时间：2021-06-17T12:03:44.243Z 来源：《基层建设》2021年第7期作者：李大明卢小越[导读] 摘要：随着航空摄影测量技术的不断发展，数字测图方法得到了广泛的应用，它具有视场时间短、操作简单、效率高、灵活等优点，克服了以往全站仪、GPS-RTK等数字制图对人员要求高，操作条件苛刻。
中冶沈勘工程技术有限公司辽宁沈阳 110169摘要：随着航空摄影测量技术的不断发展，数字测图方法得到了广泛的应用，它具有视场时间短、操作简单、效率高、灵活等优点，克服了以往全站仪、GPS-RTK等数字制图对人员要求高，操作条件苛刻。
使其在数字制图领域具有独特的优势。
关键词：航空摄影测量；数字化测图；应用1无人机遥感技术的应用优势无人机遥感技术是近几年新出现的高新技术，它具有许多应用优势，在成型初期主要用于军事，但随着技术的不断成熟和社会的不断发展，无人机遥感技术正逐步应用于民用领域，具体应用优势与缺点可从以下方面来理解。
1.1监测尺度大无人机遥感技术具有较大的监测尺度。
目前，我国的无人机遥感技术已初具规模，其所需测绘的目标尺寸大小各不相同，这就要求无人机遥感技术能够同时对不同尺寸的目标进行测量，现阶段我国的无人机遥感技术已基本成熟，具备足够的探测尺度，可以达到相当可观的测绘效果。
此外，无人机遥感技术的优点是它可以即时地传递目标区域的状态信息，并以立体模型的形式传达给工作人员。
1.2监测效率高无人机的监测效率非常可观，无人机遥感技术实质上是利用无人机携带一些具有监测功能的设备，同时在工作人员的操作下飞至目标区域进行测量，其飞行速度和飞行高度可以根据测绘工程的实际需要加以调整，加上整体的速度比较快，因此它通常可以实现对大面积目标区域的高速监测。
与此同时，借助无人机遥感技术所携带的数据传输设备，它也能在第一时间传输测绘数据，保证了监测效率。
1.3信息处理速度快无人机遥感技术的优点很多，除上述两种方法外，它还具有信息处理速度快的优点。
空三加密更新测量在大比例尺数字化成图中的应用【摘要】近几年来，随着我国航空摄影测量的飞速发展，国家相关部门对测量行业的生产力和生产技术也提出了较高的要求。
由于目前我国航空摄影测量发展已经逐步趋于数字摄影测量阶段，因此，对测量精度的提高和对测量技术的更新是不容忽视的。
本文主要在介绍空三加密更新测量的实际用途与意义的基础上，对空三加密更新测量在大比例尺数字化成图中的应用进行探讨，以此来为今后航空摄影测量的发展提供一定的参考依据。
【关键词】空三加密大比例尺数字化成图所谓空三加密更新测量，主要指的是在原有成图资料的基础上，加入适当的新像控点，通过现有的软件系统进行空三加密更新量测、平差、解算作业的过程。
目前，随着空三加密更新测量技术的广泛应用，如何在不降低成图精度的基础上，完成对地形图的更新也成为了企业测量人员所面临的一项重大课题。
为此，本文就此展开了相关的实验与探讨，以此来进一步提高空三加密更新测量在大比例尺数字化成图中所发挥的作用。
1 空三加密更新测量的实际用途与意义从上文对空三加密更新测量概念的介绍我们能够知道，在利用空三加密进行更新测量的时候，所测量的测区必须是几年前已经成过图的地区。
只有这样，才能够将空三加密更新测量的作用充分发挥出来。
因此，本次试验所采取的是三年前已经成过图的地区，由于成图时间较短，所以在原有地形图中，仍然存在一些可利用的资料，即有三年前成图的外业基础控制及像控成果资料。
本测区数字线划1：1000成图大部分是更新修测，主要针对的是地形、地貌和地物等几个方面所产生的变化，对于此方面的更新修测，工作人员可以将原有的地形图资料充分利用起来进行空三加密更新测量作业。
与此同时，还可以相应的将外业的新像控点作业减少。
只有少部分是新增测图，需要测量人员重新对地区进行测量。
采取这样的测量方式，不仅能够减少测量的成本，而且还能够减少测量的时间，大大提高了工作效率。
就传统的空三加密更新测量应用的实际现状来看，较多的都是应用在小比例尺1：10000数字线划成图和正射影像1：5000，1：10000成图中，然而在大比例尺1：1000成图中却很好应用。

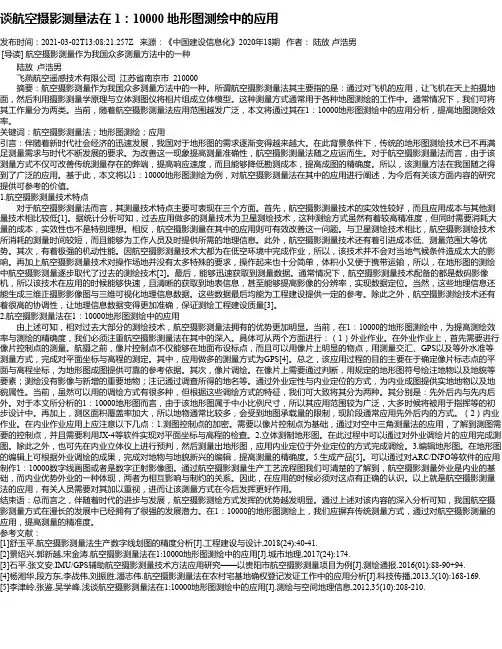

谈航空摄影测量法在 1：10000 地形图测绘中的应用发布时间：2021-03-02T13:08:21.257Z 来源：《中国建设信息化》2020年18期作者：陆放卢浩男[导读] 航空摄影测量作为我国众多测量方法中的一种陆放卢浩男飞燕航空遥感技术有限公司江苏省南京市 210000摘要：航空摄影测量作为我国众多测量方法中的一种。
所谓航空摄影测量法其主要指的是：通过对飞机的应用，让飞机在天上拍摄地面，然后利用摄影测量学原理与立体测图仪将相片组成立体模型。
这种测量方式通常用于各种地图测绘的工作中。
通常情况下，我们可将其工作量分为两类。
当前，随着航空摄影测量法应用范围越发广泛，本文将通过其在1：10000地形图测绘中的应用分析，提高地图测绘效率。
关键词：航空摄影测量法；地形图测绘；应用引言：伴随着新时代社会经济的迅速发展，我国对于地形图的需求逐渐变得越来越大。
在此背景条件下，传统的地形图测绘技术已不再满足测量需求与时代不断发展的要求。
为改善这一现象提高测量准确性，航空摄影测量法随之应运而生。
对于航空摄影测量法而言，由于该测量方式不仅可改善传统测量存在的弊端，提高响应速度，而且能够降低勘测成本，提高成图的精确度。
所以，该测量方法在我国随之得到了广泛的应用。
基于此，本文将以1：10000地形图测绘为例，对航空摄影测量法在其中的应用进行阐述，为今后有关该方面内容的研究提供可参考的价值。
1.航空摄影测量技术特点对于航空摄影测量法而言，其测量技术特点主要可表现在三个方面。
首先，航空摄影测量技术的实效性较好，而且应用成本与其他测量技术相比较低[1]。
据统计分析可知，过去应用做多的测量技术为卫星测绘技术，这种测绘方式虽然有着较高精准度，但同时需要消耗大量的成本，实效性也不是特别理想。
相反，航空摄影测量在其中的应用则可有效改善这一问题。
与卫星测绘技术相比，航空摄影测绘技术所消耗的测量时间较短，而且能够为工作人员及时提供所需的地理信息。

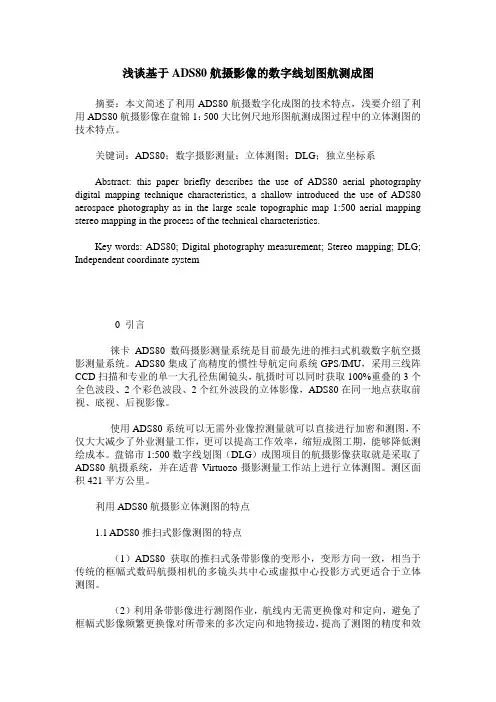

浅谈基于ADS80航摄影像的数字线划图航测成图摘要：本文简述了利用ADS80航摄数字化成图的技术特点，浅要介绍了利用ADS80航摄影像在盘锦1：500大比例尺地形图航测成图过程中的立体测图的技术特点。
关键词：ADS80；数字摄影测量；立体测图；DLG；独立坐标系Abstract: this paper briefly describes the use of ADS80 aerial photography digital mapping technique characteristics, a shallow introduced the use of ADS80 aerospace photography as in the large scale topographic map 1:500 aerial mapping stereo mapping in the process of the technical characteristics.Key words: ADS80; Digital photography measurement; Stereo mapping; DLG; Independent coordinate system0 引言徕卡ADS80数码摄影测量系统是目前最先进的推扫式机载数字航空摄影测量系统。
ADS80集成了高精度的惯性导航定向系统GPS/IMU，采用三线阵CCD扫描和专业的单一大孔径焦阑镜头，航摄时可以同时获取100%重叠的3个全色波段、2个彩色波段、2个红外波段的立体影像，ADS80在同一地点获取前视、底视、后视影像。
使用ADS80系统可以无需外业像控测量就可以直接进行加密和测图，不仅大大减少了外业测量工作，更可以提高工作效率，缩短成图工期，能够降低测绘成本。
盘锦市1:500数字线划图（DLG）成图项目的航摄影像获取就是采取了ADS80航摄系统，并在适普Virtuozo摄影测量工作站上进行立体测图。
航空摄影测量在数字化成图中的应用
摘要随着我国航空技术的不断发展，航空摄影测量技术的应用也得到了广大用户的认可，促使其在各大行业中得到了广泛的应用，本文主要介绍了航空摄影测量技术在数字化成图中的应用，从航测技术的概述、测量原理，一直到在数字化成图技术中的应用进行了详细的阐述，说明了其在数字化成图中应用的有效性和重要性。
关键词航空摄影测量；技术；数字化成图；应用
引言
近年来，航空摄影技术飞速发展，利用无人机等航空设备进行空中拍摄在各大领域中应用十分频繁，而在地形测量数字化成图技术中的应用更是充分发挥了其自身的优势，航空摄影测量能够大范围的进行测量，大大降低人工工作量，提高整体工作效率，加之测量速度快、精度高，使数字化成图的数据信息采集更加精确，从而得到了广泛应用。
1 航空摄影测量概述
在飞机上使用航摄仪器对地面进行连续拍摄像片，然后结合所拍摄地面的控制点进行测量、调绘和立体测绘等步骤，最终绘制出地形图的测量方法称为航空摄影测量。
航空摄影测量原理是利用单张相片中心投影的透视变换进行操作，而立体测图的基本操作原理则是投影过程的几何反转。
航空摄影测量作业一般分为内、外作业，内业工作内容有：加密测图的控制点，以相片控制点为基础点，采用三角测量的方法，推算测图需要的控制点，并检查该控制点的坐标和高程；测量绘制地形原图。
外业工作包括：对相片的控制点进行联合测量，测定其高程和平面坐标；在相片上通过判断阅读，进行相片调绘，使用规定的符号标注地形、地貌、建筑物等要素，对新增地物和没用影像的地物进行测绘，并对调查所得的地名进行标注记录；在像片图上使用平板仪进行等高线测绘，通过综合法进行测图。
航空摄影测量采用的测图方法主要有综合法、全能法和分工法。
综合法是将摄影测量和平板仪结合起来使用进行测图的方法，属于单张相片测图，通过纠正后的航摄像片，确定地面点的正确平面位置，然后用平板仪测量其高程和等高线，该方法适用于比较平坦的地区的大比例测图；全能法是将立体图像放置于立体测图仪内，形成缩小的地面模型，然后测出地面点的平面位置、高程和等高线，以此得到准确的地形图，该方法一般在山地测量时使用；分工法是将平面位置和高程分别进行测量的方法，对于丘陵地带来说，此方法测量最准确[1]。
2 航空摄影测量流程及其优点
选取合适航空设备和拍摄器材进行航空摄影，然后对摄影像片进行筛选，在相片上选取符合要求的比较明显的地物作为像控点，然后将像控点所对应的实际地面点，采用导线测量、三角测量、水准测量等方法，与国家控制点进行联合测量，然后得出其平面位置及高程；以此类推，然后进行立体测绘量绘制成图，最后对图纸进行调绘和编辑，以保证其准确性。
2.2 航空摄影测量的优点
航空摄影测量因其测量器材和设备自身性质，其自身优势相对于其他测量方法十分明显，比如航空摄影测量范围广、精度高；测量成像快，且成本相对较低；因为测量区域广泛，致使其测量的信息十分丰富、更加真实客观；而且大大减少了人员的野外作业，降低了地形和气候对测量工作的影响；测量工作更加智能化、自动化；而且所拍摄像片可以进行多次利用，通过对摄像的地图和相片进行整理编辑，可以建立数字地面模型和该地区的数据库等资料[2]。
3 航空摄影测量在数字化成图中的应用
3.1 应用概述
数字化测图是指利用全站仪或者其他测量仪器进行野外数字化测图，利用扫描数字化仪对纸质的地形图进行数字化，或者利用航摄、遥感相片进行数字化测图的技术，然后将采集到的数据通过数字成图软件进行数据处理，最终经过编辑、图形处理，进而生成数字地形图。
数字化成图的测量方法主要有通过GPS接收机进行野外碎部点信息数据的采集；通过航测法或遥感手段进行地形点的数据采集；利用全站仪等大地测量仪器对碎部点进行野外数据的采集。
但是，随着所需测量数据的增加和测量难度增大，传统的采用全站仪或其他测量工具进行控制点的测量和数据的收集存在一定的局限性，不仅工作量巨大，而且不能满足计算机软件自动成图的要求，而且耗费大量的人工器材，成本高、工作效率低，正在逐渐被淘汰，而近年发展起来的航空摄影测量技术，由于其自身测量范围大、测量速度快、精度高等特点，应用越来越广泛。
3.2 航测技术应用
航空摄影测量的应用主要依靠飞行设备完成，随着近年来无人机技术不断发展，在航测技术应用中，利用无人机装载摄像仪器进行地形摄影测量已逐步成为航空摄影测量的一种趋势。
无人机是利用无线电遥控设备和自备的控制装置操纵不载人飞机，飞机上安装有自动驾驶程序，地面站人员可以通过雷达等设备，对无人机进行定位、跟踪、遥控等操作，在无人机上装备高分辨率数码相机、摄像机等摄影设备，即可为航空摄影测量服务。
根据实际所需测量地理条件和其他自然条件，对航测路线、时间等一系列因素进行合理设计，制定有效可行的航测方案；熟悉了解所测区域的地形地貌，为无人机选取合适的起飞地点；设定合理的飞行时间；航测结束后，地面站方面尽量在最短时间内取出相片，并检查其拍摄质量；相片质量检查合格后，进行外业工作的开展，即像控测量。
（2）像控点布置
像控点的合理布設是测图和内业加密控制点的根本依据，可采用区域网布点方式。
主要布置方法如下：根据区域网的划分，为每一个区设置合理的航线以及航线数量，保证航空摄影能够全面覆盖每个区域内的拍摄；区域网利用周边进行平高点布设，设置重点检查点，并加测高程点；可沿周边的航向4条基线内布设一个平高点，然后隔一条航线布置一个点，重点是在区域网中心，增加一个检查点；区域网内的高程点可沿航向间隔四条基线向每条航线上均匀布设，并与平高点相对应；对于不规则的区域网在凹凸位置处，赢设置平高点。
（3）像控点测量
作为相片控制的起算点，各个等级的三角点、导线点以及GPS点均可；相片控制点的高程和平面位置测量主要利用GPSRTK、快速静态定位技术、测距导线、引点灯方法进行测定；像控点的测量结构单位平面位置标准为0.001m，高程标准为0.01。
通过对像控点的测量进行数据收集，后通过专门技术软件进行数据分析成图。
（4）其他
随着近年来航测技术的飞速发展，一些新技术应用正在逐步完善，使用越来越广泛，尤其是在空中三角测量过程中DMC影像的应用，其具有一些传统航测技术不具备的优点：DMC影像四角没有框标，空中三角测量软件能够根据输入的影像信息文件，自动生成影像的内定向文件，而且补血药逐片测框标，因此能够大量减少工作量，有效地提高工作效率；加之完成的内定向残差是零，影像分辨率高、纹理细致清晰，在很大程度上提高了测量精度和加密成果精度。
传统的胶片航空摄影测量从摄影开始，一直到获取数字影像信息数据的整个测量过程，一般情况下，每个环节都会产生一些不必要的系统误差，比如摄影物镜畸变形、摄影材料的变形等一些变化均会对成像质量和后续的数据采集带来一些不可避免的影像，使误差逐渐累积，直接导致成图误差，造成成图不准确，达不到测量要求的精度；而为了要弥补此类误差，通常要进行自检，通过自检校法补偿系统误差，这样做往往会耗费大量的工作时间，针对这一现象，DMC航空影像在很大程度上减少了系统误差对空三加密数据的影像，进而保证了航测质量，使得信息数据采集更加精确[3]。
4 结束语
随着近年来航空摄影测量技术的不断发展，其应用领域也在逐步扩大，从矿产业、建筑业、农业以及地形测量等方面均得到了广泛使用，为国家的经济、文化、政治等方面的建设做出了不可忽视的贡献，尤其是在数字化成图使用中的应用，能够充分发挥其测量速度快、测量精度高、测量范围广的特点，有效地提高了测量质量，成功的保证了数字化成图的精确度。
