第二次土地调查作为一项重大的国情国力调查,其调查主要分为城镇和农村调查两大部分,而绝大部分调查工作主要集中在农村,加之农村地区地形复杂,地物类型多样,因此数据量庞大,如何快速、准确的进行数据入库的工作显的尤为重要。

ArcGIS Desktop 是一个集成了众多高级GIS 应用的软件套件,它包含了一套带有用户界面组件的Windows 桌面应用。作为一个可伸缩的平台,ArcGIS无论是在桌面,在服务器,在野外还是通过Web,都为个人用户也为群体用户提供了GIS的功能,这就使得ArcGIS能够在本次土地调查中得到良好的应用。

本文针对第二次土地调查的农村部分,主要研究在ArcGIS下建立了土地利用数据库,结合内、外业调查的实际情况进行了数据入库,对入库数据进行了检查,实现了土地利用数据库的建立。

1数据预处理

在数据入库时数据预处理就是指在数据入库前对数据进行整理,分析,修改,达到数据符合入库要求的过程,主要包括航片的数字化,外业实地调查,数据整理和数据的简单检查等四个方面。

在二次土地调查中运用CAD软件对国家发布的航片进行数字化,数字化时注意分层,图层分为图斑和线状地物层;外业调查根据数字化后的图幅到实地调查,做到多看,多听,多问,调查实际地类与图幅是否一致,以实际情况为准,同时调查测量线状地物宽度,村界等;根据外业调查的成果对数据进行整理,对图幅进行修改,修改地类图斑,现状地物,村界等与实际不相符的地方等;数据的简单检查是基于CAD软件下的检查,主要目的是检查地类图斑和线状地物的是否合理,方便数据的入库。 2建立数据库

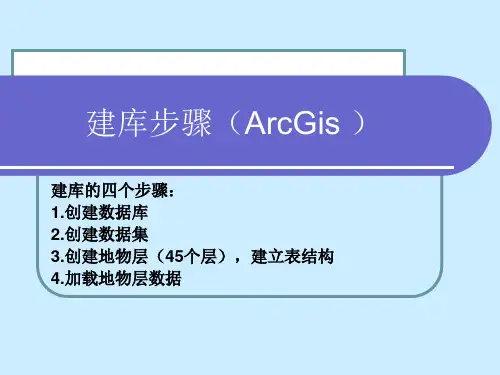

数据库的建立是在ArcCatalog基础上建立的。运用ArcCatalog建立数据库主要包括数据转换和建库两个方面,其中建库方面最为重要,建库的主要流程是首先在ArcCatalog下建库及子库,并在子库下建立要素类,然后导入坐标系及数据模板,最后建立拓扑关系及进行拓扑规范性检查。 2.1数据转换

数据转换的目的是把CAD格式的文件转化为ArcGIS格式的文件。因为在进行数字化时采用的是CAD软件,而在入库的时候要采用ArcGIS软件,因此必须进行数据的格式转换。这种转换包括:

(1)将图形文件.dxf格式转换为.tab格式文件

把需要入库的CAD图另存为,文件类型选择AutoCAD 2000/LT2000 DXF (*.dxf),这里要注意文件名非汉字。然后运行MapInfo,选择Tools→Universal Translator→ Universal Translator,在目标文件夹中新建tab文件夹,如图2-1所示。图2-1 数据转化图

(2).tab格式文件全部转换为.shp格式文件

在目标文件夹中新建shp文件夹,运用相同的方法把tab格式文件转化为shp格式文件。如图2-2所示。

图2-2数据转化图

2.2使用ArcGIS-ArcCatalog建库

1)选择文件路径,右键→New→New Personal Geodatabase,这里建库名称可中文。如图2-3所示。

图2-3 建立数据库

wk_ad_begin({pid : 21});wk_ad_after(21, function(){$('.ad-hidden').hide();}, function(){$('.ad-hidden').show();});

2)建立子库并导入坐标系。在所建库上右键→New→Feature Dataset(子库),名称可中文。下一步→Import→projectde coordinate systems→gauss kryger →xian80→xian 1980 3 degree GK CN 123E→下一步→下一步→Finish。如图2-4所示。图2-4 导入坐标系

3)建立要素类。步骤是在子库上右键→New→Feature Class→Name→cj→下一步→import(如有例库载入模板)→Finish。如图2-5所示。图2-5 建立图层

依次建dltb,xzdw,这里注意建立线状地物时线状地物类型选择Line Features。

4)在所建的要素类中分别导入对应数据,右键→Load→Load Data这里零星地物导入地类图斑层。在导入数据时,每导入一个不同地类,对应库文件添加所导入地类编码。如图2-6所示。图2-6 导入数据

5)建立拓扑规则。建立拓扑规则的步骤是子库上右键→New→Topology→下一步→下一步→全选(Select All)→下一步→下一步→Add Rule。如图2-7所示。图2-7 建立拓扑关系所需拓扑规则如下:

cj层Must Be Covered By Feature Class Off-dltb 图斑必须被村界完全覆盖 dltb层Must Not Overlap 图斑相互不能重叠;

Must Not Have Gaps 连续连接的图斑区域不能有空白区域; Must Be Covered By Feature Class Off-cj

xzdw层Must Not Overlap 不能有线重合(不同要素间); Must Not Intersect 不能有线交叉;

Must Not Self-Overlap要素不能自覆盖;

Must Not Self-Intersect 线状地物不能自交叉(不同要素间)

6)进行拓扑规则错误的修改。在建库的过程中拓扑关系经常出现图斑套图斑,图斑、线状地物多点图斑间存在缝隙等问题。对于图斑套图斑的情况,要注意关闭村界层及线状地物层,用选中图斑(shift反选大斑),应用Editor→Clip解决。对于图斑、线状地物多点问题,可以用双击该图斑或线状地物,选择要删除的点,右键-Delete Vertex解决。对于图斑间存在缝隙问题,要依据cad图形进行修改增加或删除节点。 3数据入库

数据入库的基本流程是首先填写土地的属性数据;其次进行面提点,提出零星地物;再次进行合斑处理,把提出了零星地物外围与地类图斑合为整体;最后填写权属宗地。

本次土地调查要注意的是数据入库时要插入光栅图像,检查地类图斑的一致性。不一致的地方进行修改,同时在入库时要注意地类图斑标注规定: 4入库检查

入库检查的流程是首先备份数据库,然后填写单位信息表,修正行政区代码,把数据转入检查软件。进入检查软件后打开所要检查的图层,进行更新座落索引、创建索引图层、创建图幅索引图层、自动属性赋值、批量填写线物扣除图斑信息、根据图幅面积计算行政区面积、注记处理、更新标识码等一系列操作。最后进行各种检查,检查项包括数学基础检查、要素层齐全检查、要素层内容正确性检查、要素层几何特征检查、点状要素重叠检查、线状要素重叠检查、要素层拓扑关系检查、数据结构检查、属性完整性和正确性检查、地籍调查表检查、错误图形记录检查、组合图形要素检查、最小上图面积及长度检查、图形节点过密检查、宗地界址线界址点存在检查、数据完整性检查、宗地面积一致性检查、宗地调查表一致性检查、地类图斑面积一致性检查、线状地物长度一致性检查、理论内图廓线接边检查、图幅接
