第1讲CAXA制造工程师基础

第1讲CAXA制造工程师基础
EP17保存文件 单击工具条上的【保存】图标 ，单击【保存】按钮保存文件。 ，输入文件名为“T1”，如图1-32所示
图1-32
保存文件
图 1-3CAXA 制造工程师操作界面
1.绘图区 1）.绘图区是用户进行绘图设计的工作区域，如图 2-1 所示的 空白区域。它们位于屏幕的中心。 2）.在绘图区的中央设置了一个三维直角坐标系，该坐标系称 为世界坐标系。它的坐标原点为（0.0000，0.0000，0.0000）。 用户在操作过程中的所有坐标均以此坐标系的原点为基准。 2.主菜单 主菜单是界面最上方的菜单条，单击菜单条中的任意一个菜单 项，都会弹出一个下拉式菜单，指向某一个菜单项会弹出其子菜 单。菜单条与子菜单构成了下拉主菜单，如图 1-4所示。
图1-28 拾取原点绘制椭圆
STEP15 拉伸除料 单击工具条上的【拉伸除料】图标 ，系统自动选择前面绘制的草图。 在【拉伸除料】对话框中选择拉伸类型为“贯穿”，如图1-29所示。 单击【确定】按钮，完成拉伸除料特征的创建，如图1-30所示。
图1-29 设置拉伸除料参数
图1-30 拉伸除料
STEP16 检验模型 按住鼠标中键并拖动，进行显示旋转，从不同角度查看模型，如图1-31所示为 不同角度的两个方向显示的模型。
2、. 强大的 NURBS 自由曲面造型
图 1-1 ME 生成的望远镜模型
1.2CAXA制造工程师的操作界面
用户界面（简称界面）是交互式 CAD/CAM 软件与用 户进行信息交流的中介。系统通过界面反映当前信息状态 将要执行的操作，用户按照界面提供的信息做出判断，并 经由输入设备进行下一步的操作。制造工程师的用户界面， 和其他 Windows 风格的软件一样，各种应用功能通过菜单 和工具条驱动；状态栏指导用户进行操作并提示当前状态 和所处位置；特征/轨迹树记录了历史操作和相互关系；绘 图区显示各种功能操作的结果；同时，绘图区和特征/轨迹 树为用户提供了数据的交互的功能。制造工程师工具条中 每一个按钮都对应一个菜单命令，单击按钮和单击菜单命 令是完全一样的，如图1-3所示。

CAXA制造工程师 特征造型入门PPT课件

CAXA制造工程师 特征造型入门PPT课件
18
19
§3.8 倒角
一、操作过程：
1、单击【造型】→【特征生成】→【倒角】，或 者直接单击 按钮，弹出倒角对话框 。
2、填入距离和角度，拾取需要倒角的元素，单击 “确定”完成操作。
20
二、操作参数：
在倒角操作中只有距离和角度两项需要进行参数设 置。
21
§3.9 线性阵列
一、操作过程：
1、单击【造型】→【特征生成】→【线性阵列】， 或者直接单击 按钮，弹出线性阵列对话框 。

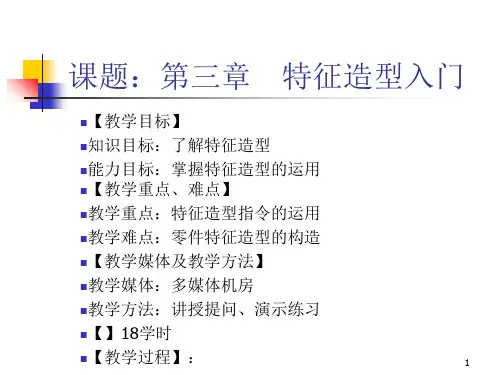

课题：第三章 特征造型入门
【教学目标】
知识目标：了解特征造型
能力目标：掌握特征造型的运用 【教学重点、难点】
教学重点：特征造型指令的运用
教学难点：零件特征造型的构造
【教学媒体及教学方法】
教学媒体：多媒体机房
教学方法：讲授提问、演示练习
【】18学时
【教学过程】：
1
Ι导入： CAXA制造工程师2004提供基于实体的特征造 型、自由曲面造型、以及实体和曲面混合造型 功能，可实现对任意复杂形状零件的造型设计。 特征造型方式提供拉伸、旋转、导动、放样、 倒角、过渡、打孔、抽壳、拔模、分模等功能， 可创建参数化模型。
闭合曲面填充就是将空间封闭的曲面内部填充成实体 特征。
14
§3.6 曲面裁剪
一、操作过程：
1、单击【造型】→【特征生成】→【除料】→【曲面 裁剪】，或者直接单击 按钮，弹出曲面裁剪对话 框。
2、拾取曲面，确定是否进行除料方向选择，单击“确定” 完成操作。
15
二、操作事项：
参与裁剪的曲面可以是多张边界相连的曲面。在特 征树中，右键单击“曲面裁剪”，后“修改特征”，弹 出的对话框，其中增加了“重新拾取曲面”的按钮，可 以以此来重新选择裁剪所用的曲面。

CAXA制造工程师实例教程PPT教案一课件

CAXA制造工程师实例教程PPT教案一课件
上-页 下-页 返回
任务三：坐标系的创建与编辑
①选择菜单“工具”-“坐标系”-“创建坐标系”命令，在立即菜单中选择“圆或圆弧”方式。②拾取圆或圆弧，选择x轴位置（圆弧起点或终点位置），如图1- 10所示。③弹出输入框，在此输入坐标系名称，按回车键确定。(5)曲线切线方式：指定曲线上一点为坐标原点，以该点的切线为x轴，该点的法线为y轴，生成新的坐标系。操作步骤 ①选择菜单“工具”一“坐标系”一“创建坐标系”命令，在立即菜单中选择“曲线切法线”方式。
上-页 下-页 返回
任务二：CAXA制造工程师软件界面操作
2．回车键和数值键回车键和数值键在系统要求输入点时，可以激活一个坐标输入框，在输入框中可以输入坐标值。 3．空格键 (1)当系统要求输入点时，按空格键弹出“点工具”菜单，显示点的类型。 (2)有些操作中（如作扫描面）需要选择方向，这时按空格键，弹出“矢量工具”菜单。 (3)在有些操作（如进行曲线组合等）中，要拾取元素时，按空格键，可以进行拾取方式的选择。
上-页 下-页 返回
任务二：CAXA制造工程师软件界面操作
(14) Shift+左键：显示旋转，与Shift+方向键功能相同。(15) Shift+右击：显示缩放。(16) Shift+（单击+右击）：显示平移，与方向键功能相同。
上-页 返回
任务三：坐标系的创建与编辑
任务：坐标系的创建与编辑。坐标系是建模的基准，在CAXA制造工程师中许可系统同时存在多个坐标系，图1-2所示为三维坐标系，其中正在使用的坐标系叫做“当前工作坐标系”。 一、创建坐标系 (1)单点方式：指输入一坐标原点来确定新的坐标系，此时坐标系的x、y、z方向不发生改变，只是坐标系的原点位置发生变化。操作步骤①选择“工具”-“坐标系”-“创建坐标系”命令。②在左侧立即菜单中选择“单点”方式。

CAXA制造工程师 曲面.ppt

CAXA制造工程师 曲面.ppt
2.边界面
边界面是指在由已知曲线围成的边界区域上生成的曲面。 边界面生成有“四边面”、“ 三边面”两种方式。 ⑴四边面：由四条曲线围成的边界区域上蒙出曲面。 ⑵三边面：在由三条曲线围成的边界区域上生成曲面。
上一页
下一页
CAXA制造工程师
三、实施过程
上一页
下一页
CAXA制造工程师
四、举一反三
五、小结 本例的主要任务是通过直纹面进行造型，造型的关键是绘制构 建直纹面的两个图形对象，如两条曲线，或一条曲线和一个点， 或一条曲线和一个面。在拾取曲线时，应注意拾取点的位置， 即应拾取曲线的同侧对应位置。否则，将使两曲线的方向相反， 生成的直纹面发生扭曲。
导动面是指让特征截面线沿着特征轨迹线的某一方向扫动 生成曲面。导动面的生成共有6种方式：平行导动、固接导 动、导动线&平面、平面、导动线&边界线、双导动线和管 道曲面。 截面线可以是曲面的边界线或曲面与平面的交线，用来控制 曲面一个方向上的形状，截面线的运动形成了导动曲面。 导动线是确定截面线在空间的位置，约束截面运动的曲线。
2.旋转面：
旋转面是指按给定的起始角度、终止角度，将曲线绕一旋 转轴旋转而生成的轨迹曲面。
上一页
下一页
CAXA制造工程师
三、实施过程
上一页
下一页
CAXA制造工程师
四、举一反三
五、小结
本例的主要任务是通过旋转面进行造型，造型的关键 是绘制构建旋转面的两个图形对象，一条曲线（母线） 和一条旋转轴线。
上一页
下一页
CAXA制造工程师
关键步骤提示
上一页
下一页
CAXA制造工程师
任务三 导动面 一、项目任务
相关知识：矩形、圆弧过渡、坐标切换、曲线组合、 导动面、平面

CAXA制造工程师2019介绍.ppt

CAXA制造工程师2019介绍.ppt

中国运载火箭技术研究院
航天一院承担着运载火箭的科研生产任务。一院所属200厂、704 所等多个单位很早就使用了CAXA制造工程师。
中国航天科工集团公司
航天二院承担着国家空间防御飞行器等的科研生产任务。二院所 属699厂、23所等多个单位很早就使用了CAXA制造工程师
沈阳飞机工业（集团）公司
CAXA 制造工程师在沈飞的应用较早就开始了，并逐步从外围向 中心接近。目前沈飞数控中心已开始在越来越多项目上推广使用 。
长城汽车股份有限公司（保定）
长城汽车股有限公司（保定）
CAXA 制造工程师为长城汽车设计加工汽车车桥及底盘等，确保 其每年生产10万台皮卡汽车和10万台汽车发动机。
保定向阳航空精密机械有限公司
CAXA 制造工程师让保定向阳精密机械厂实现了CAD/CAM从工 作站向微机的过渡。
济南柴油机股份有限公司
补加工
共提供5种补加工功能： 等高补加工：
自动识别零件粗加工后的残余部分，生成针对残余部分的中间加工轨 迹。可以避免已加工部分的空走刀。
区域补加工：
针对前一道工序加工后的残余量区域进行补加工的功能。
区域补加工2 笔式清根加工：
生成角落部分的补加工刀具轨迹。
笔式清根加工2
知识加工
可将某类零件的加工步骤、使用刀具、 工艺参数等加工条件保存为规范化的模 板，形成企业的标准工艺知识库.
类似零件的加工即可通过调用 “知识加工”模板来进行，以 保证同类零件加工的一致性和 规范化。随着企业各种加工工 艺信息的数据积累，实现加工 顺序的标准化。
加工仿真
加工仿真验证模块。
对加工过程进行模拟仿真。仿真过程中可以随意放大、缩小、旋转， 便于观察细节。
能显示多道加工轨迹的加工结果。 仿真过程中可以调节仿真速度。 仿真过程中可以检查刀柄干涉、快速移动过程(G00)中的干涉、刀具 无切削刃部分的干涉情况。 可以把切削仿真结果与零件理论形状进行比较，切削残余量用不同的 颜色区分表示。

CAXA制造工程师实例教程教案(二) 图文ppt课件

CAXA制造工程师实例教程教案(二) 图文ppt课件
o (9) 输入直线命令，两点线绘制直线，然后两点半径绘制圆， 如图2 - 2 3 所示。
o(10) 使用圆弧过渡，参数设置及绘图如图 2 - 2 4(a) 和图224(b) 所示。
o(11) 修剪后的图形如图2 - 25所示。
上-页 返 回
16
任务五：五角星的曲面造型
o 任务：完成图2 - 2 6 所示五角星的曲面造型。 o 一 、自由曲面 o 曲面是用数学方程式以“表层”的方式来表现物体的形状。
式，设置参数如图2-9所示，绘制矩形如图2 - 10所示。 o(2) 按F9 键，切换作图平面到xOz 平面，如图 2 - 1 1所示设
置参数，绘制直线如图2 - 1 2 所示。 o(3) 绘制R= 50和R=30 的圆，如图 2 - 1 4所示。 o(4) 使用修剪命令，修去多余的曲线，效果如图2 - 15所示。 o(5) 按F9 键，切换作图平面到VOz 平面，绘制长度为20的
项目二线架造犁与曲面造型
o 任务一 ：连杆轮廓图的绘制 o 任务二：挂钩轮廓图 o 任务三：机箱后盖轮廓图的绘制 o 任务四：壳体三维线架构造 o 任务五：五角星的曲面造型 o 任务六：吊钩的曲面造型
1
任务一：连杆轮廓图的绘制
o 任务：绘制图2 - 2 所示的连杆轮廓。 o 一、主要命令介绍 o 1. 直 线 o 功能 o 直线是构成图形的基本要素。直线功能提供了两点线、平行
位置。 o 操作步骤
上-页 下-页 返回
9
任务二：挂钩轮廓图
o (1) 选择菜单“造型”- “曲线生成”-"等距线”命令 o (2) 选取画等距线方式，根据提示，完成操作。 o 3. 曲线拉伸 o 操作步骤 o (1) 选择菜单“造型"一 “曲线编辑” 一 “曲线拉伸”命令 o (2) 按状态栏中的提示进行操作。 o 4. 旋 转 o 操作步骤 o (1) 选择菜单“造型”- “几何变换”- “平面旋转”命令
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直线 直线是图形构成的基本要素。直线功能提供了两点线、平行线、角 度线、切线/法线、角等分线和水平/铅垂线六种方式。 （1）单击主菜单“造型”，指向 “曲线生成”，单击“直线”， 或者单击
按钮。 （2）在立即菜单中选取画线方式，根据状态栏提示， 完成操作。
CAXA制造工程师
曲线功能与线架造型
例 利用两点线绘制圆的公切线。
对拾取到的曲线或曲面进行平移或拷贝。 平移有两种方式：两点或偏移量。
其它命令使 用帮助
CAXA制造工程师
曲线功能与线架造型
2.3 线架造型
在“CAXA制造工程师”软件中，线架造型实际就是先绘制曲线， 再对曲线进行编辑和修改以及进行空间几何变换，从而完成加工造型。
练习图样完成下图所示工件的线架造型
返 回
该方法应用面广、效率高、程序质量好，适用于各 类柔性制造系统（FMS）和集成制造系统（CIMS）。
CAXA制造工程师
目录
CAXA制造工程师
软件及界面介绍 曲线功能与线架造型 曲面功能与曲面造型 特征生成与实体造型 数控加工 学生天地
CAXA制造工程师
软件介绍
第一章 软件及界面介绍
软件介绍
CAXA制造工程师是由我国北航海尔公司研制开发，面向数控 铣床和加工中心的CAD/CAM一体化的数控加工编程软件，全中文 界面，便于轻松的学习和操作。它既具有线框造型、曲面造型和实 体造型的设计功能，又具有二至五轴的数控加工功能，可用于复杂 零件和模具的数控编程。
CAXA制造工程师
界面介绍
《CAXA制造工程师2006》的窗口界面
界面介绍
CAXA制造工程师
第二章 曲线功能与线架造型
2.1 曲线生成
包括十六项功能：直线、圆弧、圆、矩形、椭圆、样条、点、公式 曲线、多边形、二次曲线、等距线、曲线投影、相关线、样条→圆弧 和文字等绘制功能。在系统提示栏的提示下都可以完成相应操作。
CAXA制造工程师
第三章 曲面功能与型手段，构造完决定曲面形状 的关键线框后，就可以在线框基础上，选用各种曲面的生成和编辑 方法，在线框上构造所需定义的曲面来描述零件的外表面。 根据曲面特征线的不同组合方式，可以组织不同的曲面生成方式。 曲面生成方式共有十种：直纹面、旋转面、扫描面、边界面、放样 面、网格面、导动面、等距面、平面和实体表面。
充分利用工具点菜单，可以绘制出多种特殊的直线，这里以利 用工具点中的切点绘制出圆和圆弧的切线为例，介绍工具点菜单的 使用。
（1） 单击直线按钮 ，系统提示“输入第一点”。 （2） 按空格键弹出工具点菜单，单击“切点”项。 （3） 然后按提示拾取第一个圆，拾取的位置如图所示“1”所指的位置。 （4） 在输入第二点时，方法同第一点的拾取方法一样，拾取第二个圆的 位置如下图中“2”所指的位置，作图结果如右图所示。
l 曲线+曲线 曲线+曲线是指在两条自由曲线之间生成直纹面。
（1）选择“曲线＋曲线”方式。 （2）拾取第一条空间曲线。 （3）拾取第二条空间曲线，拾取完毕立即生成直纹面。
点+曲线 点+曲线是指在一个点和一条曲线之间生成直纹面。
（1）选择“点＋曲线”方式。 （2）拾取空间点。 （3）拾取空间曲线，拾取完毕
ME生成的飞机模型
ME生成的盒体实体模型
ME生成的锻模电极模型
CAXA制造工程师
软件介绍
其基本工作流程如下：
1、生成加工零件的几何模型。利用软件中的三维CAD模块设 计，或读取其它CAD软件已建立的数据文件。 2、选择相应的加工方式，生成加工轨迹，根据加工要求，利用 软件中的CAM模块确定刀具、机床类型、具体工艺参数、生成 刀具轨迹。利用软件的仿真功能，检验刀具轨迹是否满足要求。 3、后置处理。根据选定的机床，机床参数和工艺参数，生成 加工程序代码。 4、将加工代码传入数控机床。通过通讯软件（或其它方法）， 将自动编程生成的G代码文件传送至机床数控系统中，通过数控 系统控制机床，实现自动加工。
CAD/CAM技 CAX术A制造工程
师
工程训练中心
数控教研室
2009.6.10
CAXA制造工程师
目录
自动编程：
就是计算机编程，即利用CAD/CAM（ Computer Aided Design/Computer Aided Manufacturing ）技术进行零件设计、分析和造型， 并通过后置处理，自动生成程序，经过程序校验和修 改后，形成加工程序。
CAXA制造工程师
2.2 几何变换
曲线功能与线架造型
几何变换对于编辑图形和曲面有着极为重要的作用，可以极
大地方便用户。几何变换是指对线、面进行变换，对造型实体无 效，而且几何变换前后线、面的颜色、图层等属性不发生变换。 几何变换共有七种功能：平移、平面旋转、旋转、平面镜像、镜 像、阵列和缩放。 平移
CAXA制造工程师
曲线功能与线架造型
这里需要注意的是，在拾取圆时，拾取位置的不同，则切线绘制的位置 也不同。如下图，若第二点选在“3”所指位置处，则作出的为两圆的内 公切线。
注意 点的输入有两种方式：按空格键拾取工具点和按回车键直接输 入坐标值。
其它曲线的绘制过程如直线在立即菜单中选取画线方式，根据状态 栏提示，完成操作。
直纹面 直纹面是由一根直线两端点分别在两曲线上匀速运动而形成的轨迹曲 面。直纹面生成 有三种方式：曲线+曲线、点+曲线和曲线+曲面。 （1）单击“造型”，指向“曲面生成”，单击“直纹面”，或者单击 （2）在立即菜单中选择直纹面生成方式。
（3）按状态栏的提示操作，生成直纹面。
按钮
CAXA制造工程师
曲面功能与曲面造型
立即生成直纹面。
曲线+曲面 曲线+曲面是指在一条曲线和一个曲面之间 生成直纹面。
曲线+曲面方式生成直纹面时，曲线沿着一个方向 向曲面投影，同时曲线与这个方向垂直的平面内 上以一定的锥度扩张或收缩，生成另外一条曲线， 在这两条曲线之间生成直纹面。
CAXA制造工程师
曲面功能与曲面造型
（1）选择“曲线＋曲面”方式。 （2）填写角度和精度。 （3）拾取曲面。 （4）拾取空间曲线。 （5）输入投影方向。单击空格键弹出矢量工具，选择投影方向。 （6）选择锥度方向。单击箭头方向即可。 （7）生成直纹面。 角度 是指锥体母线与中心线的夹角；
