CAXA制造工程师2008操作基础

时，进行曲线投影；
时，绘制相关线；时，输入文字；时，进行尺寸标注。
任务1-1 CAXA制造工程师2008操作基础
4、拾取光标反馈
• • • • • • • • • 当光标显示为当光标显示为当光标显示为当光标显示为当光标显示为当光标显示为当光标显示为当光标显示为当光标显示为时，拾取到实体的一个曲面；时，拾取到实体的一个平面；时，拾取到实体的一条棱边；时，拾取到实体的一个顶点；时，拾取到点或坐标系原点；时，拾取到直线；时，拾取到园或圆弧；时，拾取到各种样条曲线；时，拾取到标注尺寸。
《CAXA制造工程师2008实用教程》教学课件
任务1-1 CAXA制造工程师2008操作基础
主编张建林岩
任务1-1 CAXA制造工程师2008操作基础
【学习目标】
• 掌握CAXA制造工程师2008操作基础知识。 • 了解CAD/CAM系统应用知识。 • 了解CAXA制造工程师应用特点。
任务1-1 CAXA制造工程师2008操作基础
任务1-1 CAXA制造工程师2008操作基础
5、常用键含义
• • • • • • •
• • •
鼠标左键可以激活菜单、确定位置点、拾取元素等。鼠标右键用来确认拾取、结束操作、终止命令、打开快捷菜单等。 F1键请求系统帮助。 F2键用于绘制草图状态与非绘制草图状态的切换。 F3键显示全部图形。 F4键刷新屏幕显示图形。 F5键将当前平面切换至XOY面，同时将显示平面置为XOY面，并将图形投影到XOY面内进行显示。 F6键将当前平面切换至YOZ面，同时将显示平面置为YOZ面，并将图形投影到YOZ面内进行显示。 F7键将当前平面切换至XOZ面，同时将显示平面置为XOZ面，并将图形投影到XOZ面内进行显示。 F8键按轴测图方式显示图形。

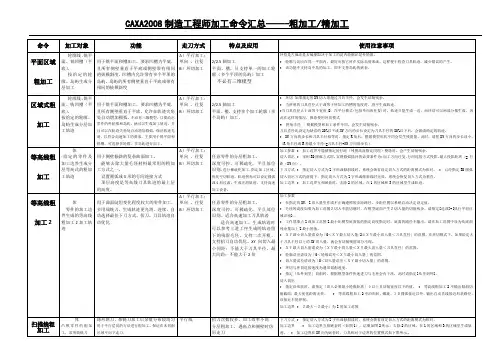

CAXA2008制造工程师加工命令汇总

A）平行加工：单向、往复
B）环切加工
2/2.5轴加工
平面、槽，支持多个加工轮廓（多个岛屿）加工，
环切如果指定的XY切入量超过刀具半径，会发生切削残余。
当所用的刀具直径大于或等于所加工的槽的宽度时，将不生成轨迹。
当刀具直径大于或等于宽度D，在平行模式(包括单向和往复)时，轨迹只能生成一边，而环切可以两部分都生成，因此在这样的情况，推荐使用环切模式
作加工轨迹时，因为它的每层轨迹都是用二维的方法来处理的，所以拐角处如果是圆弧，那么它生成的G代码中就是G02或G03，充分利用了机床的圆弧插补功能。因此它生成的代码最短，但加工效果最好。比如加工一个半球，用导动加工生成的代码长度是到上百分之一。
加工参数
如果设定[截面形状]-[截面指定方法]-[倾斜角度]后，[截面的认识方法]（上方向，下方向）的轨迹会相同。
指定3维截面形状时，开始点（箭头）请在加工范围形状侧设定。
在XY切入量指定超过刀具半径的值后，可能发生残留量。
切入切出
设定切入方式（圆弧切入，直线切入等）时，请设定下刀类型为直接。
例如，同时设定Z字型和切入时，向切入以G00直接降下。
加工参数加工边界不能被指定的行距（残留高度指定同理）整除时，会产生切削残余。
切入切出采用3D圆弧方式时，实现圆弧插补的必要条件为:加工方向往复，行间连接方式投影，最大投影距离 >= 行距（XY向）。
下刀方式指定切入方式为Z字形或倾斜线时，系统会缺省设定切入方式的距离模式为相对。已经指定3D圆弧切入切出方式的前提下，指定切入方式为Z字形或倾斜线时无效，系统会恢复切入方式为垂直。
加工边界
不能参照[相对于边界的刀具位置]。设定了导向化也不能参照。Z的加工范围为[Z最大～Z最小]

CAXA2008制造工程师加工命令汇总

深度可控、可稀疏化、平旦部位识别。适合高速加工刀具轨迹
适合高速加工，生成轨迹时可以参考上道工序生成的轨迹留下的残留毛坯，支持二次开粗。支持抬刀自动优化。XY向切入最小间距：不能大于刀具半径，最大间距：不能大于2倍
加工参数
在指定的XY，Z切入量里作成不正确遵照的步距路径。步距位置以系统自动决定设定值。
用于曲面的局部加工。大大提高了曲面局部加工精度。也可以用于曲面上的铣槽、文字等
生成待加工封闭曲面的刀具轨迹
A）平行加工：单向、往复角度
B）环切加工
曲面必须是封闭区域的轨迹
参数线精加工
根据曲面的参数线U、V线生成沿参数线方向的精加工轨迹
主要针对面（曲面、实体面）的一种加工方式，可以设定限制面，进行干涉检查等，也可以实现径向走刀方式。切削行沿曲面的参数线分布。
加工边界
不能参照[相对于边界的刀具位置]。设定了导向化也不能参照。Z的加工范围为[Z最大～Z最小]
不学习不行了，结合教程网上资料总结、汇总，各位朋友有〔制造工程师2013R2〕版本培训班记住告知我。

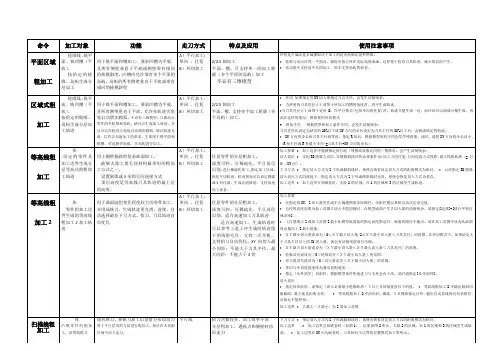

精加工
命令
加工对象
功能
走刀方式
特点及应用
使用注意事项
平面轮廓
精加工
不必有三维模型，
根据给定的加工轮廓，生成沿着加工轮廓的平面轮廓精加工的轨迹
ＸＹ最大切入量请设为「ＸＹ最小切入量＜ＸＹ最大切入量＜刀具直径」的范围。
轮廓误差请设为「0＜轮廓误差＜ＸＹ最小切入量」的范围。
切入量误差请设为「0＜切入量误差＜ＸＹ最小切入量」的范围。
环切与环切连接速度为通常切削速度。
指定「从外到里」切削时，根据模型条件快速进刀与毛坯会有干涉，此时请指定[从里到外]。
毛坯的高度如果为加工范围Ｚ切入不能切削时，在模型底面产生Ｚ切入量的切削残余。请指定[选项]-[执行平坦区域识别]。

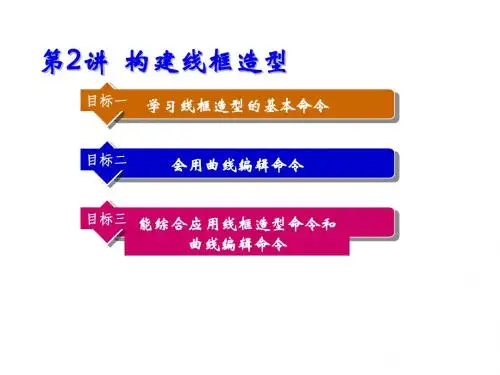

CAXA制造工程师2008机械制造第二讲

2.6曲线过渡
曲线过渡是对指定的两条曲线进行圆弧过渡、尖角过渡或对两条直线倒角。曲线过渡共有3种方式：圆弧过渡、尖角过渡和倒角过渡。对尖角、倒角及圆弧过渡中需裁剪的情形，拾取的段均是需保留的段。
2.5.2课堂练习
如学生已经掌握本节内容，可在老师的指导下，应用阵列命令绘制
如下图所示图形。
1、外部的3个圆形特征是均匀分布的，可绘制出其中的一个，然后应用阵列命令完成其余两个特征的绘制。 2、单击几何变换栏中的“阵列”按钮，在立即菜单中选择【圆形】、【夹角】或【均布】选项。若选择【夹角】，给出邻角和填角值，若选择【均布】，给出份数。 3、拾取需阵列的元素，单击鼠标右键确认，输入中心点，阵列完成。
圆和圆弧都是图形构成的基本要素， CAXA制造工程师2008提供了“圆心_半径”、“三点”、“两点_半径”等圆和圆弧的绘制方式。圆有3种绘制方式，圆弧有 6种绘制方式，圆和圆弧的操作有相似之处。
2.2.1范例解析
应用圆弧命令构造与两个圆弧相切的圆弧，如下图所示。
1、单击曲线生成栏中的按钮，在立即菜单中选择【三点圆弧】选项。 2、按空格键，在弹出的工具点菜单中选择“T切点”，然后选择第1点，如下图所示。 3、确定第2点的位置，如下图所示。 4、按空格键，在弹出的工具点菜单中选择“T切点”，然后选择第3点，如下图所示，三点圆弧生成。
2.3.2课堂练习
如果学生已经掌握了本节介绍的内容，可以在老师的指导下，探索通过边方式绘制正六边形，如下图所示。
1、选择菜单命令【造型】/【曲线生成】/【正多边形】，或者单击曲线生成工具栏上的按钮。 2、在立即菜单中选择【边】选项，在【边数】文本框中输入“6”。 3、根据状态栏命令提示，用鼠标指针在屏幕上确定第1点和第2点两个定位点，完成正多边形绘制。

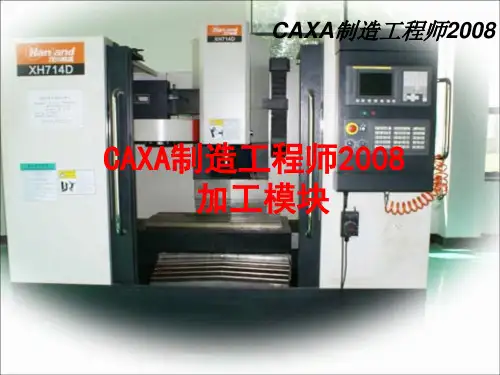

CAXA制造工程师2008

CAXA制造工程师2008
机床后置
机床后置功能包括两方面的功能：机床信息和后置设置两部分。
增加机床增加机床就是针对不同的机床，不同的数控系统，设置特定的数控代码、数控程序格式及参数，并生成配置文件。生成数控程序时，系统根据该配置文件的定义生成用户所需要的特定代码格式的加工指令。点击增加机床，可以输入新的机床名称，进行信息配置。
1.3起始点起始点
CAXA制造工程师2008
功能：设定全局刀具起始点的位置。功能：设定全局刀具起始点的位置。
全局起始点坐标：全局起始点坐标：是轨迹中默认的起始点。的起始点。用户可以通过输入或者单击拾取点按钮来设定刀具起始点。始点。后面的一些选项对轨迹树上的一些轨迹进行操作的。些轨迹进行操作的。改变所有轨迹从全局起始点出发并返回：并返回：指的是把轨迹树上的所有轨迹的起始点都改变全局起始点参数，点参数，出发返回表示从加工轨迹会从起始点开始下刀，迹会从起始点开始下刀，切削完后又再返回到起始点中来。后又再返回到起始点中来。
2008
根据模型或者加工条件，根据模型或者加工条件，从接近点开始移动或者移动到返回点的部分可能与领域发生干涉的情况。避免的方法有变更接近位置点或者返回位置点。能与领域发生干涉的情况。避免的方法有变更接近位置点或者返回位置点。
三、通用参数设置
CAXA制工程 2008
3、下刀方式下刀方式选项卡菜单在所有加工方法中都存在，都存在，其作用是设定加工过程中刀具下刀方式。
1、加工管理
CAXA制造工程师2008
1.1模型模型模型一般表达为系统存在的实体和所有曲面的总和。制造工程师中，曲面的总和。在CAXA制造工程师中，制造工程师中双击“加工管理”中的“模型” 双击“加工管理”中的“模型”会弹出模型参数”窗口， “模型参数”窗口，如右图所示在计算机上造型时，平面式有棱机上造型时，边的，而曲面是光滑连续的，边的，而曲面是光滑连续的，这种理想的模型，称为几何模型。如下理想的模型，称为几何模型。图所示。图所示。

CAXA制造工程师2008实用教程课件任务1-2平面图形绘制

（4）单击菜单【造型】→【曲线生成】 →【圆】命令，或直接单击工具栏按钮，在立即菜单中选择“圆心_ 半径”，按空格（Space）键，在工具菜单中选择拾取点“圆心”，或直接按 C 键，拾取 R10 圆，以 R10圆圆心作为绘图圆心，输入圆的半径40，回车确认，生成辅助圆 R40。单击鼠标右键结束当前圆绘制操作。绘图结果如图所示。
（10）单击菜单【造型】→【曲线生成】→【直线】命令，或直接单击工具栏按钮，在立即菜单中选择 “两点线”、“连续”、“正交”、 “点方式”，按状态栏提示输入直线第一点（ -2 ， 0 ），第二点（ -2 ， 10），生成一条铅垂线；继续输入点（-15，10），生成一条水平线；再输入点（-15，0），生成第二条铅垂线，单击鼠标右键，结束本次连续直线生成。再次输入直线第一点（0，8），第二点（-2，8），生成一条水平线，两次单击右键，结束命令，绘图结果如图所示。
任务1-2 平面图形绘制
（13）单击菜单【造型】→【曲线编辑】→【曲线裁剪】命令，或直接单击工具栏按钮，在立即菜单中选择“快速裁剪”、“正常裁剪”，按状态栏提示拾取裁剪曲线，将 R10圆弧的多余部分剪掉，生成手柄的平面图形，绘图结果如图所示。
任务1-2 平面图形绘制
（5）按空格键，在工具菜单中选择 “缺省点”，或直接按S键，移动光标至直线与R40圆的交点位置，单击鼠标左键，拾取该点为圆心点，按空格键，在工具菜单中选择“标左键，生成与R10圆相切的R50圆。绘图结果如图所示。
任务1-2 平面图形绘制
（6）单击菜单【编辑】→【隐藏】命令，按状态栏提示依次拾取辅助圆 R40和辅助直线，单击右键结束拾取，所作辅助线将被隐藏。
（7）单击菜单【造型】→【曲线编辑】 →【曲线过渡】命令，或直接单击工具栏按钮，在立即菜单中选择 “圆弧过渡”、设置过渡半径为12、精度为0.01、“裁剪曲线1”、“裁剪曲线2”，按状态栏提示分别拾取 R15圆和R50圆为过渡曲线，产生圆弧过渡，绘图结果如图所示。

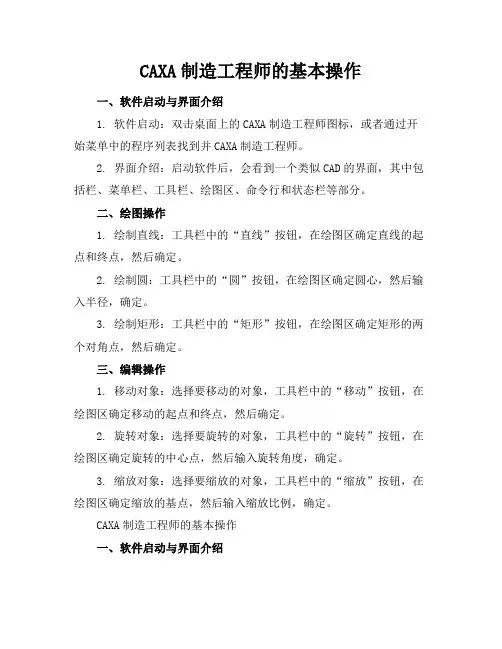

CAXA制造工程师的基本操作

CAXA制造工程师的基本操作一、软件启动与界面介绍1. 软件启动：双击桌面上的CAXA制造工程师图标，或者通过开始菜单中的程序列表找到并CAXA制造工程师。

2. 界面介绍：启动软件后，会看到一个类似CAD的界面，其中包括栏、菜单栏、工具栏、绘图区、命令行和状态栏等部分。

二、绘图操作1. 绘制直线：工具栏中的“直线”按钮，在绘图区确定直线的起点和终点，然后确定。

2. 绘制圆：工具栏中的“圆”按钮，在绘图区确定圆心，然后输入半径，确定。

3. 绘制矩形：工具栏中的“矩形”按钮，在绘图区确定矩形的两个对角点，然后确定。

三、编辑操作1. 移动对象：选择要移动的对象，工具栏中的“移动”按钮，在绘图区确定移动的起点和终点，然后确定。

2. 旋转对象：选择要旋转的对象，工具栏中的“旋转”按钮，在绘图区确定旋转的中心点，然后输入旋转角度，确定。

3. 缩放对象：选择要缩放的对象，工具栏中的“缩放”按钮，在绘图区确定缩放的基点，然后输入缩放比例，确定。

2. 界面介绍：启动软件后，会看到一个类似CAD的界面，其中包括栏、菜单栏、工具栏、绘图区、命令行和状态栏等部分。

二、绘图操作1. 绘制直线：工具栏中的“直线”按钮，在绘图区确定直线的起点和终点，然后确定。

2. 绘制圆：工具栏中的“圆”按钮，在绘图区确定圆心，然后输入半径，确定。

3. 绘制矩形：工具栏中的“矩形”按钮，在绘图区确定矩形的两个对角点，然后确定。

三、编辑操作1. 移动对象：选择要移动的对象，工具栏中的“移动”按钮，在绘图区确定移动的起点和终点，然后确定。

2. 旋转对象：选择要旋转的对象，工具栏中的“旋转”按钮，在绘图区确定旋转的中心点，然后输入旋转角度，确定。

3. 缩放对象：选择要缩放的对象，工具栏中的“缩放”按钮，在绘图区确定缩放的基点，然后输入缩放比例，确定。

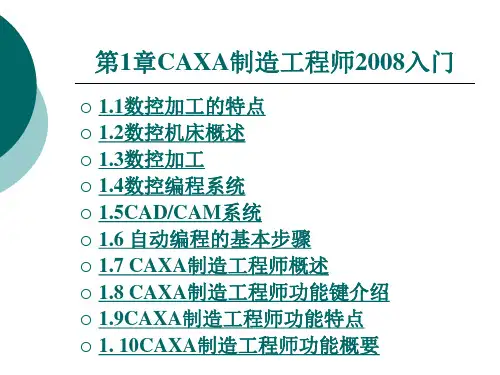

CAXA制造工程师2008入门

上一页返回
1.2数控机床概述
20世纪50年代，美国开始研究数控机床，1952年，美国麻省理工学院( MIT)伺服机构实验室成功研制出第一台数控铣床，并于1957年投入使用。这是制造技术发展过程中的一个重大突破，标志着制造领域中数控加工时代的开始。世界上主要工业发达国家都十分重视数控加工技术的研究和发展。我国于1958年开始研制并成功试制出配有电子数控系统的数控机床，于1965年开始批量生产配有晶体管数控系统的三坐标数控铣床。经过几十年的发展，目前的数控机床已经在工业界得到广泛应用，在机械制造行业的应用尤为普及。
(9) Power MILL Auto CAM: Power MILL Auto CAM是一基于知识库的智能加工模块，它为简单快速刀具路径的产生提供了最终解决方案。该程序的使用十分简单，仅需简单输入需进行加工的CAD模型，指定毛坯尺寸以及将使用的加工机床——包括是使用传统加工还是进行高速加工。
下一页返回
1.4数控编程系统
但机内编程一般来说只适用于简单形体，而且效率较低。机外编程也可以分成手工编程、计算机辅助APT编程和 CAD/CAM编程等方式。机外编程可以脱离数控机床进行数控编程，相对机内编程来说效率较高，是普遍采用的方式。随着编程技术的发展，机外编程的处理能力在不断增强，已可以对复杂形体进行加工编程。
(7) Cimatron: Cimatron是以色列Cimatron公司的产品，最早被用来设计开发幼狮喷气式战斗机及潜艇等。该软件是一套全功能、高度集成的CAD/CAE/CAM系统，现已被广泛地应用于机械、电子、交通运输、航空航天、科研等行业。 Cimatron软件的CAM模块为加工制造业提供了从2~5轴的可靠的NC功能。
(2)确定粗加工、半精加工和精加工方案。 (3)生成刀具轨迹的各加工步骤。 (4)刀具轨迹仿真。 (5)后置输出加工代码。 (6)输出数控加工工艺技术文件。 (7)传给数控机床实现加工。

CAXA制造工程师2008操作基础

任务1-1 CAXA制造工程师2008操作基础
3、保存文件操作：单击菜单【文件】→【保存】命令，或者直接单击工具栏
按钮，如果当前没有文件名，则系统弹出一个存储文件对话框，在对话框的文件名输入框内输入一个文件名，单击“保存”，系统即按所给文件名存盘。如果当前文件名存在，则系统直接按当前文件名存盘。
一、CAXA制造工程师2008基本知识
1、工作界面
主菜单
标题栏
工具栏
特征树
立即菜单
状态栏
绘图区
任务1-1 CAXA制造工程师2008操作基础
2、当前平面
操作：可以通过F9键切换当前平面；也可以通过F5（XY面）、F6（YZ 面）、F7（XZ面）三个功能键选择当前平面。
任务1-1 CAXA制造工程师2008操作基础
知识回顾 Knowledge Review
任务1-1 CAXA制造工程师2008操作基础
3、拾取过滤设置
操作：单击菜单【设置】→【拾取过滤设置】命令，或者直接单击工具栏按钮，系统弹出“拾取过滤器”对话框，选定相应拾取过滤项目，单击“确定”按钮完成设置。
4、系统设置
操作：单击菜单【设置】→【系统设置】命令，系统弹出“系统设置” 对话框，单击对话框页框可对系统环境、参数、颜色及服务器参数进行设置。
• CAXA制造工程师保存文件时，文件类型可以选用ME数据文件mex、 EB3D数据文件epb、Parasolid x_t文件、Parasolid x_b文件、DXF文件、IGES文件、VRML数据文件、STL数据文件和EB97数据文件。
任务1-1 CAXA制造工程师2008操作基础
三、显示控制操作
动缩小图形。 ⑤ 滚动鼠标滚轮也可以实现显示缩放。

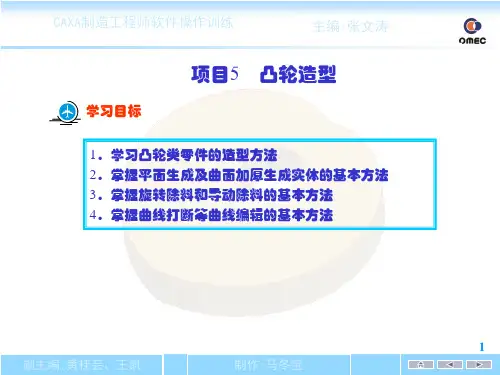

CAXA制造工程师2008项目5 凸轮造型

19 副主编:黄桂芸、王凯制作:马冬宝
CAXA制造工程师软件操作训练
主编:张文涛
步骤②：凸轮槽造型
20 副主编:黄桂芸、王凯制作:马冬宝
CAXA制造工程师软件操作训练
主编:张文涛
小提示：如果所做的平面开始没有隐藏，是看不到槽子的，可以在这时隐藏即可。
21 副主编:黄桂芸、王凯制作:马冬宝
主编:张文涛
步骤①：基本轮廓造型
18 副主编:黄桂芸、王凯制作:马冬宝
CAXA制造工程师软件操作训练
主编:张文涛
小提示：实体完成后，可以点击左键选中圆平面，点击右键选择隐藏，平面隐藏后，会使得下面的操作更方便。有时由于某种原因，我们选定某图素比较困难，不易选中。可以利用软件的“拾取过滤”功能。【设置】【拾取过滤设置】：先按“清除所有类型”，再选择所需要的类型，如“空间曲面”，再点击所需图素，即可立刻选中。
3 副主编:黄桂芸、王凯制作:马冬宝
CAXA制造工程师软件操作训练
主编:张文涛
图5-2凸轮设计过程分析
4 副主编:黄桂芸、王凯制作:马冬宝
CAXA制造工程师软件操作训练
主编:张文涛
简单凸轮实体造型主要就是拉深增料和拉深除料特征。造型的难点是分析出机构所需的运动规律后，轮廓曲线的数学计算，以及我们用图形的描述。
副主编:黄桂芸、王凯制作:马冬宝
CAXA制造工程师软件操作训练
主编:张文涛
任务4
项目练习与总结
要求：按照下列图纸，在软件中进行简易凸轮的实体造型练习，并总结相关知识点
24 副主编:黄桂芸、王凯制作:马冬宝
CAXA制造工程师软件操作训练
主编:张文涛
图5－6 凸轮零件图 5 6

CAXA制造工程师2008入门

零件信息→CAD系统造型→CAM系统生成加工代码→数控机床→零件。
上一页下一页返回
1.3数控加工
(1)零件数据准备：系统通过设计和造型功能或通过数据接口传入CAD数据，如STEP，IGES，SAT，DXF，X-T等；在实际的数控加工中，零件数据不仅来自图纸，在广泛采用互联网的今天，零件数据往往通过测量或通过标准数据接口传输等方式得到。
(2) Pro/E: Pro/E (Pro/Engineer)是美国参数技术公司 (Parametric Technology Corporation，PTC公司)开发的大型 CAD/CAM/CAE集成软件。
(3) Solid works: Solid works是通用机械CAD/CAE/CAM -体化软件，三维实体造型系统。Solid works采用了Unigraphics solutions的parasolid造型内核作为软件核心。Solid works将装配设计、零件造型和图纸生成结合在一超，为用户提供了从二维到三维的设计及加工等功能，并支持标准数据转换接口。
1.1数控加工的特点
数控加工，也称为NC (Numerical Control )加工，是以数值与符号代码构成的信息，控制数控机床实现自动运行加工。数控加工技术经历了半个世纪的发展已经成为应用于当代各个制造领域的先进制造技术。数控加工的最大特征有两点：一是可以极大地提高精度，包括加工质量精度及加工时间精度；二是可以稳定加工质量，保持加工零件质量的一致。即加工零件的质量及加工时间是由数控程序决定而不是由机床操作人员决定的。数控加工具有如下优点：
机床、数控电火花线切割机床、数控磨床和数控车床。
上一页返回
1.3数控加工
数控机床通常由控制系统、伺服系统、检测系统、机床传动系统及其他辅助系统组成。

CAXA制造工程师教案之2-CAXA制造工程师基本操作

CAXA制造工程师教案执行记录日期星期班级课题名称CAXA制造工程师基本操作教学目标知识目标：通过本次课程的学习，学生了解CAXA制造工程师的基本操作、各个基本命令模块。

能力目标：⑴通过本次课程的学习，学生能熟悉CAXA制造工程师的界面和作用；⑵能掌握CAXA制造工程师软件的基本操作；⑶能掌握CAXA制造工程师软件的基本命令；职业素养目标：⑴能遵守7S管理制度，养成认真负责的工作态度和严谨的工作作风；重点难点⑴ CAXA制造工程师软件各个命令作用；⑵ CAXA制造工程师软件的各个命令的操作方法；实训内容⑴ CAXA制造工程师的基本操作应用（基本功能和基本命令）教学准备⑴材料资源：教学设计一份，教学课件一份。

⑵设备资源：笔记本电脑、投影仪。

⑶环境资源：CAD、CAM专业实训室教学环节教学内容教学活动集合整队学生集合在实训室、进行点名和实训前安全教育集合课堂导学首先通过一段数控自动化编程与加工的视频引入今天的学习课程；、通过任务方式展开今天的学习内容：引导教学任务描述任务一：了解CAXA制造工程师软件的用户界面；任务二：掌握CAXA制造工程师的基本操作；任务三：理解CAXA制造工程师的基本命令。

观看与思考计划与决策任务一：了解CAXA制造工程师软件的用户界面；制造工程师的用户界面采用交互式的方式是软件与用户进行信息交流，采用Windows风格，各种功能都可以通过菜单命令和工具按钮（图标）来完成。

１、主菜单：主菜单位于界面最上方，包括：文件、编辑、显示、造型、加工、工具、设置和帮助。

每个主菜单都含有若干个下拉式子菜单，菜单中的每一项都是一个操作命令，且与工具按钮对应。

２、立即菜单：在执行某个命令后，系统在界面左侧回弹出一个立即菜单。

立即菜单设置某命令执行情况或使用提示项目。

例：在执行“造型”菜单中的“曲线生成”中的“直线”命令后，街面左侧弹出立即菜单：３、快捷菜单：当鼠标移至某一位置时，单击鼠标右键，系统会弹出快捷菜单。

CAXA制造工程师2008基础知识

CAXA制造工程师2008基础知识
1.1 CAXA制造工程师2008的主要功能
1.1.2 优质高效的数控加工
4.加工工艺控制 CAXA制造工程师2008提供了丰富的工艺控制参数，可以方便地控制加工过程，使编程人员的经验得到充分的体现。 5.加工轨迹仿真 CAXA制造工程师2008提供了轨迹仿真手段，以检验数控代码的正确性，可以通过实体真实感仿真模拟加工过程，展示加工零件的任意截面，显示加工轨迹。 6.通用后置处理 CAXA制造工程师2008提供的后置处理器，无须生成中间文件就可以直接输出G代码控制指令。系统不仅可以提供常见的数控系统的后置格式，还可以定义专用数控系统的后置处理格式。
CAXA制造工程师2008基础知识
1.1 CAXA制造工程师2008的主要功能
1.1.3 新技术的知识库加工
CAXA制造工程师2008专门提供了知识加工的功能，其针对复杂曲面的加工，提供了一种零件整体的加工思路，只需观察零件整体模型是平坦还是陡峭。知识库的设置应由编程和加工经验丰富的工程师来完成，设置好后可以保存为一个文件，文件名可以根据自己的习惯任意设置。有了知识库加工功能，可以使工程师工作起来更轻松。
CAXA制造工程师2008基础知识
1.1 CAXA制造工程师2008的主要功能
1.1.4 丰富流行的数据接口
CAXA制造工程师2008是一个开放的设计/加工工具，提供了丰富的数据接口，它们包括直接读取市场上流行的三维CAD软件，如CATIA、 Pro/E的数据接口，基于曲面的DXF和IGES标准图形接口，基于实体的 STEP标准数据接口，Parasolid几何核心的X-T、XB格式文件，ACIS几何核心的SAT格式文件，面向快速成型设备的STL以及面向Internet和虚拟现实的VRML等接口。这些接口保证了与世界流行的CAD软件进行双向数据交换，使企业可以跨平台和跨地域地与合作伙伴实现虚拟产品的开发和生产。

CAXA制造工程师2008的CAD功能

上一页下一页返回
2.1文件管理
9.样条输出功能：将样条线输出为．DAT文件。文件中记录每个样条线
的型值点的个数和坐标值。操作如下： (1)单击“文件”下拉菜单“样条输出”，弹出样条输出对话
3.文件保存功能：将当前绘制的图形以文件形式存储到硬盘上。 (1)单击“文件”下拉菜单中的“保存”，或者直接单击保存
按钮，如果没有当前文件名，则系统弹出一个存储文件对话框，如图2 -5所示。 (2)在对话框的文件名输入框内输入一个文件名，单击“保存”，系统即按所给文件名存盘。丈件类型可以选用ME数据文件、EB3D数据文件、Parasolidx_t文件、Parasolid x_b 文件、DXF文件、IGES文件、STL数据文件和EB数据文件。 (3)如果当前文件名存在，则系统直接按当前文件名存盘。经常把结果保存起来是一个好习惯，可以避免因发生意外而丢失成果。
份数：对打印份数的数量选择。操作如下： (1)单击“文件”下拉菜单中的“打印”，系统弹出打印对话
框，如图2 -6所示。
上一页下一页返回
2.1文件管理
2)用户可根据当前绘图输出的需要从中选择设备型号、份数、打印页码范围一系列相关内容，待确认后，即可进行绘图输出。
选取“文件”下拉菜单中的“打印设置”菜单项，系统弹出打印设置对话框，如图2 -7所示。
上一页下一页返回
2.1文件管理
打印机：在此区域内选择打印机，并且相应地显示打印机的状态。
打印到文件：如果不将文档发送到打印机上打印，而将结果发送到文件中，可选中打印到文件复选框。选中该选框后，系统将控制绘图设备的指令输出到一个扩展为．prn的文件中，而不是直接送往绘图设备。输出成功后，用户可单独使用此文件，在没有安装CAXA制造工程师的计算机上输出。

CAXA制造工程师2008的CAM功能

上一页返回
3.2粗加工
1.平面区域粗加工单击加工工具栏中按钮，弹出平面区域粗加工对话框，如
图3 - 11所示为平面区域粗加工对话框。 1)加工参数选项加工参数选项用于设定平面区域粗加工的加工参数，生成平
面区域粗加工轨迹。 (1)走刀方式：分为环切加工和平行加工两种。环切加工：刀具以环状走刀方式切削工件，可选择从里向外
3.1加工管理
2.毛坯加工管理一般地，系统认为毛坯为方块形状。锁定：使用户不能设定毛坯的基准点，大小，毛坯类型等，
为了防止设定好的毛坯数据不小心被改变了。毛坯定义：系统提供了三种毛坯定义的方式。 (1)两点方式：通过拾取毛坯的两个角点（与顺序、位置无
关）来定义毛坯。 (2)三点方式：通过拾取基准点，拾取定义毛坯大小的两个
后相交的方式连接。圆弧：刀具从轮廓的一边到另一边的过程中，以圆弧的方式
过渡。过渡半径=刀具半径+余量。 (3)拔模基准：当加工的工件带有拔模斜度时，工件底层轮廓
与顶层轮廓的大小不一样。
上一页下一页返回
3.2粗加工
底层为基准：加工中所选的轮廓是工件底层的轮廓。顶层为基准：加工中所选的轮廓是工件顶层的轮廓。 (4)区域内抬刀：在加工有岛屿的区域时，轨迹过岛屿时是否
上一页下一页返回
3.2粗加工
补偿：有三种方式。ON:刀心线与岛屿线重合；TO:刀心线超过岛屿线一个刀具半径；PAST:刀心线未到岛屿线一个刀具半径。
(8)标识钻孔点：选择该项自动显示出下刀打孔的点。 2)平面区域粗加工清根参数平面区域粗加工清根参数用于设定平面区域粗加工的清根参
数。图3 -12为平面区域粗加工清根参数对话框。 (1)轮廓清根：设定轮廓清根，区域加工完之后，刀具对轮廓

CAXA2008制造工程师加工命令汇总

单个拾取导动线。不用创建三例如，同时设定 Z 字型和切入时，向切入以 G00直接降下。
维造型，可加工三维造型。而下刀方式
且比加工三维造型的加工时
? 指定切入方式为 Z 字形或倾斜线时，系统会设定切入方式的距离模式为相对。不能设为绝对方式。
间要短，精度更高。提高效率。拐角半径 ? 根据模型和加工条件不同，会发生切削残余。
XY方向的步长设小。
加工参数 ? 加工边界不能被指定的行距（残留高度指定同理）整除时，会产生切削残余。切入切出 ? 采用 3D 圆弧方式时，实现圆弧插补的必要条件为 : 加工方向往复，行间连接方式投影，最大投影距离 >= 行
距（ XY向）。
下刀方式 ? 指定切入方式为 Z 字形或倾斜线时，系统会缺省设定切入方式的距离模式为相对。切入切出方式的前提下，指定切入方式为 Z 字形或倾斜线时无效，系统会恢复切入方式为垂直。
刀具直径比设定为缺省的 20%以下或 XY方向的步长设定为刀具半径的 80%以下后，会做成稳定的轨迹。
? XY 方向的步长和刀具半径相等时，指定 R 角后，根据模型形状不同会发生残留量。此时，请把（ R 角半径或 R角最小半径 <=刀具半径 -XY 方向的步长）
XY方向的步长设小。
加工边界
? 不能参照 [ 相对于边界的刀具位置 ] 。 ? 设定了导向化也不能参照。 ? Z 的加工范围为 [Z 最大～ Z 最小 ]
的高度。
体零件的加工边界生成的等高线粗加工 2 加工轨迹
用于曲面陡坦变化程度较大的零件加工，多用端铣刀。生成轨迹更光滑、连续，自动选择最佳下刀方式、抬刀，刀具轨迹自动优化
A）平行加工：单向、往复 B）环切加工

CAXA基础教程 (1)

1.1.3 丰富流行的数据接口
1.曲面的DXF和IGES标准图形接口 2.实体的STEP标准数据接口 3.Parasolid几何核心的X_T、X_B格式文
件 4.ACIS几何核心的SAT格式文件 5.面向快速成型设备的STL以及面向
Internet 6.虚拟现实技术的VRML（虚拟现实标记语
言）接口
二．生成底盘
三．生成凸台
1.3.2 数控编程CAM入门实例
凸台零件的绘制步骤如下 :
一．绘制加工辅助线二．毛坯设置三．建立加工坐标系四．填写加工参数五．生成加工轨迹六．轨迹模拟仿真七．后置处理──生成G代码
1.4 实训
运行软件，单击各菜单命令，熟悉菜单组成。
1.5 思考与练习
1. CAXA制造工程师2008有哪些功能？ 2. CAXA制造工程师2008绘图区二．主菜单三．快捷菜单四．工具栏五．文件管理六．显示七．数控加工
1.2 软件操作界面
1.2 软件操作界面
1.2 软件操作界面
1.2 软件操作界面
1.2 软件操作界面
1.2 软件操作界面
1.3 简单案例
1.3.1 CAD入门实例凸台零件的绘制步骤如下 : 一．草图绘制
支持先进实用的轨迹参数化和批处理功能，明显提高工作效率；支持高速切削，大幅度提高了加工效率和加工质量。同时，通用的后置处理可向任何数控系统输出加工代码。
1.1.2 全自动数控加工
一．2轴到5轴的数控加工功能二．支持高速加工三．宏加工四．编程助手五．生成加工工艺单六．加工工艺控制七．加工轨迹仿真八．通用后置处理
1.1.3 丰富流行的数据接口
CAXA制造工程师2008是一个开放的设计/加工工具，具有丰富的数据接口，它包括直接读取市场上流行的三维CAD软件，如CATIA、Pro/E的数据接口。这些接口保证了CAXA制造工程师2008与目前流行的CAD软件进行双向数据交换，使企业可以跨平台和跨地域与合作伙伴实现虚拟产品的开发和生产。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

任务1-1 CAXA制造工程师2008操作基础
3、保存文件 ➢ 操作：单击菜单【文件】→【保存】命令，或者直接单击工具栏
按钮，如果当前没有文件名，则系统弹出一个存储文件对话框，在对话框的文件名输入框内输入一个文件名，单击“保存”，系统即按所给文件名存盘。如果当前文件名存在，则系统直接按当前文件名存盘。
5、常用键含义
• F9键切换当前作图平面（XOY、XOZ、YOZ），重复按F9键，可以在三个作图平面间切换。
• 空格键（Space）当操作中需要某一特征量时，按空格键可弹出工具菜单。
• Esc键可终止执行大多数指令。
任务1-1 CAXA制造工程师2008操作基础
二、文件管理操作
1、创建新文件
Байду номын сангаас
任务1-1 CAXA制造工程师2008操作基础
5、常用键含义
• 鼠标左键可以激活菜单、确定位置点、拾取元素等。 • 鼠标右键用来确认拾取、结束操作、终止命令、打开快捷菜单等。 • F1键请求系统帮助。 • F2键用于绘制草图状态与非绘制草图状态的切换。 • F3键显示全部图形。 • F4键刷新屏幕显示图形。 • F5键将当前平面切换至XOY面，同时将显示平面置为XOY面，并将图
• 在其它软件上生成的文件也可以通过此接口转换成制造工程师的文件格式，并进行处理。在制造工程师中可以读入ME数据文件mxe、零件设计数据文件epb、、ME1.0、ME2.0数据文件csn、Parasolid x_t文件、 Parasolid x_b文件、DXF文件、IGES文件和DAT数据文件。
➢ 操作：单击菜单【文件】→【新建】命令，或者直接单击工具栏按钮。 • CAXA制造工程师2008当前操作界面只允许处理一个图形实例，建立新
文件将退出当前操作的工作实例。
2、打开文件
➢ 操作：单击菜单【文件】→【打开】命令，或者直接单击工具栏按钮，弹出打开文件对话框。选择相应文件夹下的文件，单击“打开”按钮，打开已有数据文件。
一、CAXA制造工程师2008基本知识
1、工作界面
主菜单
标题栏
工具栏
特征树
立即菜单
状态栏
绘图区
任务1-1 CAXA制造工程师2008操作基础
2、当前平面
➢ 操作：可以通过F9键切换当前平面；也可以通过F5（XY面）、F6（YZ 面）、F7（XZ面）三个功能键选择当前平面。
任务1-1 CAXA制造工程师2008操作基础
动缩小图形。 ⑤ 滚动鼠标滚轮也可以实现显示缩放。
任务1-1 CAXA制造工程师2008操作基础
2、显示旋转
➢ 操作： ① 单击菜单【显示】→【显示变换】→【显示旋转】命令，或者直接单击工
具栏按钮，在绘图区按住鼠标左键拖动，图形将旋转显示。 ② 按Shift键+方向键（↑、↓、←、→），图形将旋转显示。 ③ 按Shift键+鼠标左键，在绘图区拖动鼠标，图形将旋转显示。 ④ 按住鼠标滚轮拖动，可实现显示旋转。
形投影到XOY面内进行显示。 • F6键将当前平面切换至YOZ面，同时将显示平面置为YOZ面，并将图
形投影到YOZ面内进行显示。 • F7键将当前平面切换至XOZ面，同时将显示平面置为XOZ面，并将图
形投影到XOZ面内进行显示。 • F8键按轴测图方式显示图形。
任务1-1 CAXA制造工程师2008操作基础
4、显示全部
➢ 操作： ① 单击菜单【显示】→【显示变换】→【显示全部】命令，或者直接单击工
具栏按钮，使图形在绘图区全部显示。 ② 按功能键F3，使图形在绘图区全部显示。
1、显示缩放
➢ 操作
① 单击菜单【显示】→【显示变换】→【显示缩放】命令，或者直接单击工具栏按钮，在绘图区按住鼠标左键拖动，向上拖动放大图形，向下拖动缩小图形。
② 按Page Up键放大图形，按Page Down键缩小图形。 ③ 按Ctrl键+↑键放大图形，按Ctrl键+↓键缩小图形。 ④ 使用Shift+鼠标右键，鼠标在绘图区向上拖动放大图形，向下拖
任务1-1 CAXA制造工程师2008操作基础
4、拾取光标反馈
• 当光标显示为 • 当光标显示为 • 当光标显示为 • 当光标显示为 • 当光标显示为 • 当光标显示为 • 当光标显示为 • 当光标显示为 • 当光标显示为
时，拾取到实体的一个曲面；时，拾取到实体的一个平面；时，拾取到实体的一条棱边；时，拾取到实体的一个顶点；时，拾取到点或坐标系原点；时，拾取到直线；时，拾取到园或圆弧；时，拾取到各种样条曲线；时，拾取到标注尺寸。
《CAXA制造工程师2008实用教程》教学课件
任务1-1 CAXA制造工程师2008操作基础
主编张建林岩
任务1-1 CAXA制造工程师2008操作基础
【学习目标】
• 掌握CAXA制造工程师2008操作基础知识。 • 了解CAD/CAM系统应用知识。 • 了解CAXA制造工程师应用特点。
任务1-1 CAXA制造工程师2008操作基础
3、显示平移
➢ 操作： ① 单击菜单【显示】→【显示变换】→【显示平移】命令，或者直
接单击工具栏按钮，在绘图区按住鼠标左键拖动，图形将根据拖动方向平移显示。 ② 按方向键（↑、↓、←、→），图形平移显示。 ③ 按Shift键+鼠标左键+右键，图形平移显示。
任务1-1 CAXA制造工程师2008操作基础
• CAXA制造工程师保存文件时，文件类型可以选用ME数据文件mex、 EB3D数据文件epb、Parasolid x_t文件、Parasolid x_b文件、DXF文件、IGES文件、VRML数据文件、STL数据文件和EB97数据文件。
任务1-1 CAXA制造工程师2008操作基础
三、显示控制操作
3、导航光标反馈
• 当光标显示为 • 当光标显示为 • 当光标显示为 • 当光标显示为 • 当光标显示为 • 当光标显示为 • 当光标显示为 • 当光标显示为 • 当光标显示为 • 当光标显示为 • 当光标显示为
时，绘制直线；时，绘制圆弧；时，绘制圆；时，绘制样条曲线；时，绘制矩形；时，绘制点；时，绘制等距线；时，进行曲线投影；时，绘制相关线；时，输入文字；时，进行尺寸标注。

CAXA制造工程师2008操作基础

合集下载

CAXA制造工程师2008操作基础

CAXA2008制造工程师加工命令汇总

CAXA2008制造工程师加工命令汇总

CAXA制造工程师2008机械制造第二讲

CAXA制造工程师2008

CAXA制造工程师2008实用教程课件任务1-2平面图形绘制

CAXA制造工程师的基本操作

CAXA制造工程师2008入门

CAXA制造工程师2008操作基础

CAXA制造工程师2008项目5 凸轮造型

CAXA制造工程师2008入门

CAXA制造工程师教案之2-CAXA制造工程师基本操作

CAXA制造工程师2008基础知识

CAXA制造工程师2008的CAD功能

CAXA制造工程师2008的CAM功能

CAXA2008制造工程师加工命令汇总

CAXA基础教程 (1)

文档推荐

最新文档
