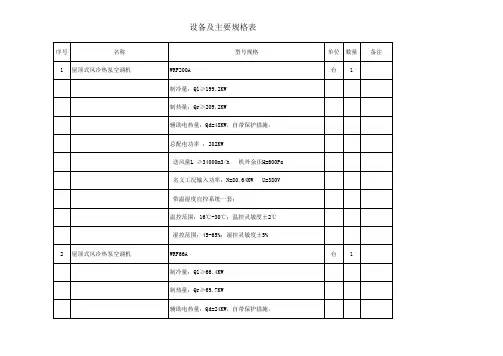

机组整体说明：产品：空调末端序号：001机组型号：39G1117机组名称：1-1送风机参数：回风机参数：风量: m3/h 11311 风量: m3/h机外余静压：Pa 650 机外余静压：机组接管方向：左机组开门方向：左机组面板外侧：机组面板内侧：材质：彩钢板材质：镀锌钢板颜色：白颜色：-厚度：0.5mm 厚度：0.5mm机组保温材料：PU发泡机组电源：380V-3Ph-50Hz底座类型：标准底座机组交货方式：分段(普通装箱)装箱段：序号长（mm）宽（mm）高（mm）重量（kg）包装方式:缠绕膜 1 2350 1750 1250 6832 1550 1750 1250 417按气流方向，机组包括如下功能段：1)混合段：混合形式：混回风段长：6M总风量：m3/h 11311 新风量（新风比）：m3/h 11311(100)风口接件：风阀手动是否开门：开门，无观察窗(无检修灯) 风阀材质：镀锌板开门方向：左侧开门上回风mm 1576X480 上回风Nm后回风mm 1576X480 后回风Nm空气阻力: Pa 11空气参数：夏季回风DB °C 27 新风DB °C 34 出风DB °C 34 回风WB/RH °C/% 50 新风WB/RH °C/% 65 出风WB/RH °C/% 652)单层过滤段：过滤形式：袋式段长：6M风量：m3/h 11311过滤效率：G4 过滤器参数：初阻力：Pa 69 供应商：标准供应商计算阻力：Pa 103 边框厚度：mm 50mm终阻力：Pa 137过滤器挡风板材质：镀锌钢板安装支架材质：镀锌钢板过滤器规格表：规格数量规格数量16X24 1 24X16 224X24 23)冷水盘管段：盘管冷媒：100% 水段长：5M风量：m3/h 11311 迎面风速：m/s排数： 6 翅片类型：普通铝翅片片距：FPI 14 联箱材质：钢回路：DB双回路管接头：螺纹 3" MPT挡水器：铝网挡水器水盘材质：镀锌钢板挡水器阻力：Pa 13 水盘型式：平水盘盘管框架材质：镀锌钢板盘管支架材质：镀锌钢板空气参数：夏季水侧参数：夏季进风DB：°C 34 冷量：kW 192进风WB/RH：°C/% 65 显冷：kW 79出风DB：°C 进水温度：°C 7出风WB/RH：°C/% 100 水温升：°C 5空气阻力：Pa 182 水流量：L/s水阻力kPa 464)空段：功能：空段段长：6M风量：m3/h 11311 是否开门：开门，无观察窗(无检修灯)空气阻力：Pa 1空气参数：夏季进风DB：°C 出风DB：°C 27进风WB/RH °C/% 100 出风WB/RH：°C/% 505)混合段：混合形式：混回风段长：6M总风量：m3/h 11311 新风量（新风比）：m3/h 0(0)风口接件：风阀手动是否开门：开门，无观察窗(无检修灯)风阀材质：镀锌板开门方向：左侧开门上回风mm 1576X480 上回风Nm后回风mm 1576X480 后回风Nm空气阻力: Pa 11空气参数：夏季回风DB °C 新风DB °C 出风DB °C回风WB/RH °C/% 100 新风WB/RH °C/% 64 出风WB/RH °C/% 1006)送风机段：风机型号: FC400K 507X507 段长: 9M出风方向: THF 是否开门: 开门，无观察窗(无检修灯)风机参数: 电机参数:风量: m3/h 11311 轴功率: kW机外余静压: Pa 650 电机功率: kW系统静压: Pa 321 输入功率: kW其他静压: Pa 0 级数: 4全静压: Pa 971 绝缘等级: B全压: Pa 1060 防护等级: IP54出口风速: m/s 12 机座号: Y132M效率: % 61 电压: 380V-3Ph-50Hz风机转速: rpm 1222 电机类型: 普通电机启动柜型式: 无带轮保护罩: 无风机声功率级：dB(A) 感应声压级：dB(A)频谱Hz 63 125 250 500 1000 2000 4000 8000 风机声功率dB 85 86 85 84 82 80 78 73 感应声压级dB 78 79 78 77 75 73 71 66 减振器布置: 位置减振器位置减振器A JD-60B JD-60C JD-80D JD-60E -F -AHU 三视图序号001机组整体说明：产品：空调末端序号：002机组型号：39G1117 机组名称：2-1送风机参数：回风机参数：风量: m3/h 12784 风量: m3/h机外余静压：Pa 650 机外余静压：机组接管方向：左机组开门方向：左机组面板外侧：机组面板内侧：材质：彩钢板材质：镀锌钢板颜色：白颜色：-厚度：0.5mm 厚度：0.5mm机组保温材料：PU发泡机组电源：380V-3Ph-50Hz底座类型：标准底座机组交货方式：分段(普通装箱)装箱段：序号长（mm）宽（mm）高（mm）重量（kg）包装方式:缠绕膜 1 1850 1750 1250 4032 1750 1750 1250 5333 1750 1750 1250 459按气流方向，机组包括如下功能段：1)混合段：混合形式：混回风段长：6M总风量：m3/h 12784 新风量（新风比）：m3/h 11311(100)风口接件：风阀手动是否开门：开门，无观察窗(无检修灯) 风阀材质：镀锌板开门方向：左侧开门上回风mm 1576X480 上回风Nm后回风mm 1576X480 后回风Nm空气阻力: Pa 11空气参数：夏季回风DB °C 27 新风DB °C 34 出风DB °C 34 回风WB/RH °C/% 50 新风WB/RH °C/% 65 出风WB/RH °C/% 652)单层过滤段：过滤形式：袋式段长：6M风量：m3/h 12784过滤效率：G4 过滤器参数：初阻力：Pa 83 供应商：标准供应商计算阻力：Pa 124 边框厚度：mm 50mm终阻力：Pa 165过滤器挡风板材质：镀锌钢板安装支架材质：镀锌钢板过滤器规格表：规格数量规格数量16X24 1 24X16 224X24 23)空段：功能：空段段长：6M风量：m3/h 12784 是否开门：开门，无观察窗(无检修灯) 空气阻力：Pa 1空气参数：夏季进风DB：°C 34 出风DB：°C 27进风WB/RH °C/% 65 出风WB/RH：°C/% 504)单层过滤段：过滤形式：袋式段长：6M风量：m3/h 12784过滤效率：F7 过滤器参数：初阻力：Pa 120 供应商：标准供应商计算阻力：Pa 180 边框厚度：mm 50mm终阻力：Pa 240过滤器挡风板材质：镀锌钢板安装支架材质：镀锌钢板过滤器规格表：规格数量规格数量16X24 1 24X16 224X24 25)冷水盘管段：盘管冷媒：100% 水段长：5M风量：m3/h 12784 迎面风速：m/s排数：8 翅片类型：普通铝翅片片距：FPI 12 联箱材质：钢回路：DB双回路管接头：螺纹 3" MPT挡水器：铝网挡水器水盘材质：镀锌钢板挡水器阻力：Pa 17 水盘型式：平水盘盘管框架材质：镀锌钢板盘管支架材质：镀锌钢板空气参数：夏季水侧参数：夏季进风DB：°C 34 冷量：kW 223进风WB/RH：°C/% 65 显冷：kW 92出风DB：°C 进水温度：°C 7出风WB/RH：°C/% 100 水温升：°C 5空气阻力：Pa 246 水流量：L/s水阻力kPa 436)空段：功能：空段段长：6M风量：m3/h 12784 是否开门：开门，无观察窗(无检修灯)空气阻力：Pa 1空气参数：夏季进风DB：°C 出风DB：°C 27进风WB/RH °C/% 100 出风WB/RH：°C/% 507)混合段：混合形式：混回风段长：6M总风量：m3/h 12784 新风量（新风比）：m3/h 0(0)风口接件：风阀电动(不带执行器) 是否开门：开门，无观察窗(无检修灯)风阀材质：镀锌板开门方向：左侧开门上回风mm 1576X480 上回风Nm后回风mm 1576X480 后回风Nm空气阻力: Pa 11空气参数：夏季回风DB °C 新风DB °C 出风DB °C回风WB/RH °C/% 100 新风WB/RH °C/% 64 出风WB/RH °C/% 1008)送风机段：风机型号: BC450 569X569 段长: 11M出风方向: THF 是否开门: 开门，无观察窗(无检修灯)风机参数: 电机参数:风量: m3/h 12784 轴功率: kW机外余静压: Pa 650 电机功率: kW 11系统静压: Pa 591 输入功率: kW其他静压: Pa 0 级数: 4全静压: Pa 1241 绝缘等级: B全压: Pa 1312 防护等级: IP54出口风速: m/s 11 机座号: Y160M效率: % 73 电压: 380V-3Ph-50Hz风机转速: rpm 2100 电机类型: 普通电机启动柜型式: 无带轮保护罩: 无风机声功率级：dB(A) 感应声压级：dB(A)频谱Hz 63 125 250 500 1000 2000 4000 8000 风机声功率dB 97 98 92 91 87 83 79 72感应声压级dB 90 91 85 84 80 76 72 65 减振器布置: 位置减振器位置减振器A JD-40B JD-40C JD-80D JD-40E JD-80F JD-60AHU 三视图序号002机组整体说明：产品：空调末端序号：003机组型号：39G0609 机组名称：送风机参数：回风机参数：风量: m3/h 2437 风量: m3/h机外余静压：Pa 650 机外余静压：机组接管方向：左机组开门方向：左机组面板外侧：机组面板内侧：材质：彩钢板材质：镀锌钢板颜色：白颜色：-厚度：0.5mm 厚度：0.5mm机组保温材料：PU发泡机组电源：380V-3Ph-50Hz底座类型：标准底座机组交货方式：分段(普通装箱)装箱段：序号长（mm）宽（mm）高（mm）重量（kg）包装方式:缠绕膜 1 2350 950 750 4432 1450 950 750 167按气流方向，机组包括如下功能段：1)混合段：混合形式：混回风段长：5M(非标)总风量：m3/h 2437 新风量（新风比）：m3/h 11311(100)风口接件：风阀手动是否开门：开门，无观察窗(无检修灯) 风阀材质：镀锌板开门方向：左侧开门上回风mm 1576X323 上回风Nm后回风mm 1576X480 后回风Nm空气阻力: Pa 10空气参数：夏季回风DB °C 27 新风DB °C 34 出风DB °C 34 回风WB/RH °C/% 50 新风WB/RH °C/% 65 出风WB/RH °C/% 652)单层过滤段：过滤形式：板式段长：0M风量：m3/h 2437过滤效率：G4 过滤器参数：初阻力：Pa 72 供应商：标准供应商计算阻力：Pa 108 边框厚度：mm 50mm终阻力：Pa 144过滤器挡风板材质：镀锌钢板安装支架材质：镀锌钢板过滤器规格表：规格数量规格数量16X20 23)冷水盘管段：盘管冷媒：100% 水段长：5M风量：m3/h 2437 迎面风速：m/s排数：8 翅片类型：普通铝翅片片距：FPI 14 联箱材质：钢回路：DB双回路管接头：螺纹 1-1/2" MPT挡水器：铝网挡水器水盘材质：镀锌钢板挡水器阻力：Pa 10 水盘型式：平水盘盘管框架材质：镀锌钢板盘管支架材质：镀锌钢板空气参数：夏季水侧参数：夏季进风DB：°C 34 冷量：kW 41进风WB/RH：°C/% 65 显冷：kW 17出风DB：°C 进水温度：°C 7出风WB/RH：°C/% 100 水温升：°C 5空气阻力：Pa 206 水流量：L/s水阻力kPa 154)空段：功能：空段段长：6M风量：m3/h 2437 是否开门：开门，无观察窗(无检修灯)空气阻力：Pa 1空气参数：夏季进风DB：°C 出风DB：°C 27进风WB/RH °C/% 100 出风WB/RH：°C/% 505)送风机段：风机型号: FC200K 256X256 段长: 7M出风方向: THF 是否开门: 开门，无观察窗(无检修灯)风机参数: 电机参数:风量: m3/h 2437 轴功率: kW机外余静压: Pa 650 电机功率: kW系统静压: Pa 460 输入功率: kW其他静压: Pa 0 级数: 2全静压: Pa 1110 绝缘等级: B全压: Pa 1173 防护等级: IP54出口风速: m/s 10 机座号: Y90L效率: % 45 电压: 380V-3Ph-50Hz风机转速: rpm 2813 电机类型: 普通电机启动柜型式: 无带轮保护罩: 无风机声功率级：dB(A) 感应声压级：dB(A)频谱Hz 63 125 250 500 1000 2000 4000 8000 风机声功率dB 81 86 86 85 83 81 79 74 感应声压级dB 74 79 79 78 76 74 72 67 减振器布置: 位置减振器位置减振器A BC DE F6)空段：功能：空段(均流器) 段长：6M风量：m3/h 2437 是否开门：开门，无观察窗(无检修灯)空气阻力：Pa 57)单层过滤段：过滤形式：袋式段长：3M风量：m3/h 2437过滤效率：F7 过滤器参数：初阻力：Pa 77 供应商：标准供应商计算阻力：Pa 115 边框厚度：mm 50mm终阻力：Pa 153过滤器挡风板材质：镀锌钢板安装支架材质：镀锌钢板过滤器规格表：规格数量规格数量16X20 28)出风段：出风形式：前出风段长：5M(非标)风量：m3/h 2437 风口接件：风阀手动空气阻力：Pa 5 是否开门：开门，无观察窗(无检修灯)风阀材质：镀锌板开门方向：左侧开门前出风：mm 1576X480 阀门扭矩：NmAHU 三视图序号003机组整体说明：产品：AHU 序号：004机组型号：39G0609 机组名称：送风机参数：回风机参数：风量: m3/h 空调末端风量: m3/h机外余静压：Pa 650 机外余静压：机组接管方向：左机组开门方向：左机组面板外侧：机组面板内侧：材质：彩钢板材质：镀锌钢板颜色：白颜色：-厚度：0.5mm 厚度：0.5mm机组保温材料：PU发泡机组电源：380V-3Ph-50Hz底座类型：标准底座机组交货方式：分段(普通装箱)装箱段：序号长（mm）宽（mm）高（mm）重量（kg）包装方式:缠绕膜 1 2350 950 750 3992 1450 950 750 167按气流方向，机组包括如下功能段：1)混合段：混合形式：混回风段长：5M(非标)总风量：m3/h 2647 新风量（新风比）：m3/h 11311(100)风口接件：风阀手动是否开门：开门，无观察窗(无检修灯) 风阀材质：镀锌板开门方向：左侧开门上回风mm 1576X323 上回风Nm后回风mm 1576X480 后回风Nm空气阻力: Pa 10空气参数：夏季回风DB °C 27 新风DB °C 34 出风DB °C 34 回风WB/RH °C/% 50 新风WB/RH °C/% 65 出风WB/RH °C/% 652)单层过滤段：过滤形式：板式段长：0M风量：m3/h 2647过滤效率：G4 过滤器参数：初阻力：Pa 80 供应商：标准供应商计算阻力：Pa 120 边框厚度：mm 50mm终阻力：Pa 160过滤器挡风板材质：镀锌钢板安装支架材质：镀锌钢板过滤器规格表：规格数量规格数量16X20 23)冷水盘管段：盘管冷媒：100% 水段长：5M风量：m3/h 2647 迎面风速：m/s排数：8 翅片类型：普通铝翅片片距：FPI 10 联箱材质：钢回路：FL全回路管接头：螺纹 1-1/2" MPT挡水器：铝网挡水器水盘材质：镀锌钢板挡水器阻力：Pa 12 水盘型式：平水盘盘管框架材质：镀锌钢板盘管支架材质：镀锌钢板空气参数：夏季水侧参数：夏季进风DB：°C 34 冷量：kW 45进风WB/RH：°C/% 65 显冷：kW 19出风DB：°C 进水温度：°C 7出风WB/RH：°C/% 100 水温升：°C 5空气阻力：Pa 164 水流量：L/s水阻力kPa 404)空段：功能：空段段长：6M风量：m3/h 2647 是否开门：开门，无观察窗(无检修灯)空气阻力：Pa 1空气参数：夏季进风DB：°C 出风DB：°C 27进风WB/RH °C/% 100 出风WB/RH：°C/% 505)送风机段：风机型号: FC200K 256X256 段长: 7M出风方向: THF 是否开门: 开门，无观察窗(无检修灯)风机参数: 电机参数:风量: m3/h 2647 轴功率: kW机外余静压: Pa 650 电机功率: kW 3系统静压: Pa 445 输入功率: kW其他静压: Pa 0 级数: 2全静压: Pa 1095 绝缘等级: B全压: Pa 1170 防护等级: IP54出口风速: m/s 11 机座号: Y100L效率: % 47 电压: 380V-3Ph-50Hz风机转速: rpm 2744 电机类型: 普通电机启动柜型式: 无带轮保护罩: 无风机声功率级：dB(A) 感应声压级：dB(A)频谱Hz 63 125 250 500 1000 2000 4000 8000 风机声功率dB 81 86 86 85 83 81 79 74 感应声压级dB 74 79 79 78 76 74 72 67 减振器布置: 位置减振器位置减振器A BC DE F6)空段：功能：空段(均流器) 段长：6M风量：m3/h 2647 是否开门：开门，无观察窗(无检修灯)空气阻力：Pa 57)单层过滤段：过滤形式：袋式段长：3M风量：m3/h 2647过滤效率：F7 过滤器参数：初阻力：Pa 85 供应商：标准供应商计算阻力：Pa 128 边框厚度：mm 50mm终阻力：Pa 170过滤器挡风板材质：镀锌钢板安装支架材质：镀锌钢板过滤器规格表：规格数量规格数量16X20 28)出风段：出风形式：前出风段长：5M(非标)风量：m3/h 2647 风口接件：风阀手动空气阻力：Pa 5 是否开门：开门，无观察窗(无检修灯)风阀材质：镀锌板开门方向：左侧开门前出风：mm 1576X480 阀门扭矩：NmAHU 三视图序号004机组整体说明：产品：AHU 序号：005机组型号：39G1117 机组名称：1-2送风机参数：回风机参数：风量: m3/h 11311 风量: m3/h机外余静压：Pa 650 机外余静压：机组接管方向：左机组开门方向：左机组面板外侧：机组面板内侧：材质：彩钢板材质：镀锌钢板颜色：白颜色：-厚度：0.5mm 厚度：0.5mm机组保温材料：PU发泡机组电源：380V-3Ph-50Hz底座类型：标准底座机组交货方式：分段(普通装箱)装箱段：序号长（mm）宽（mm）高（mm）重量（kg）包装方式:缠绕膜 1 1550 1750 1250 417按气流方向，机组包括如下功能段：1)混合段：混合形式：混回风段长：6M总风量：m3/h 11311 新风量（新风比）：m3/h 0(0)风口接件：风阀电动(不带执行器) 是否开门：开门，无观察窗(无检修灯)风阀材质：镀锌板开门方向：左侧开门上回风mm 1576X480 上回风Nm后回风mm 1576X480 后回风Nm空气阻力: Pa 11空气参数：夏季回风DB °C 27 新风DB °C 出风DB °C 27 回风WB/RH °C/% 50 新风WB/RH °C/% 64 出风WB/RH °C/% 502)送风机段：风机型号: FC400K 507X507 段长: 9M出风方向: THF 是否开门: 开门，无观察窗(无检修灯)风机参数: 电机参数:风量: m3/h 11311 轴功率: kW机外余静压: Pa 650 电机功率: kW系统静压: Pa 11 输入功率: kW其他静压: Pa 266 级数: 4全静压: Pa 927 绝缘等级: B全压: Pa 1016 防护等级: IP54出口风速: m/s 12 机座号: Y132M效率: % 62 电压: 380V-3Ph-50Hz风机转速: rpm 1194 电机类型: 普通电机启动柜型式: 无带轮保护罩: 无风机声功率级：dB(A) 感应声压级：dB(A)频谱Hz 63 125 250 500 1000 2000 4000 8000 风机声功率dB 85 86 85 84 82 80 78 73 感应声压级dB 78 79 78 77 75 73 71 66 减振器布置: 位置减振器位置减振器A JD-60B JD-60C JD-80D JD-60E -F -AHU 三视图序号005机组整体说明：产品：AHU 序号：006机组型号：39G1117 机组名称：2-2送风机参数：回风机参数：风量: m3/h 12784 风量: m3/h机外余静压：Pa 650 机外余静压：机组接管方向：左机组开门方向：左机组面板外侧：机组面板内侧：材质：彩钢板材质：镀锌钢板颜色：白颜色：-厚度：0.5mm 厚度：0.5mm机组保温材料：PU发泡机组电源：380V-3Ph-50Hz底座类型：标准底座机组交货方式：分段(普通装箱)装箱段：序号长（mm）宽（mm）高（mm）重量（kg）包装方式:缠绕膜 1 1750 1750 1250 459按气流方向，机组包括如下功能段：1)混合段：混合形式：混回风段长：6M总风量：m3/h 12784 新风量（新风比）：m3/h 0(0)风口接件：风阀电动(不带执行器) 是否开门：开门，无观察窗(无检修灯)风阀材质：镀锌板开门方向：左侧开门上回风mm 1576X480 上回风Nm后回风mm 1576X480 后回风Nm空气阻力: Pa 11空气参数：夏季回风DB °C 27 新风DB °C 出风DB °C 27 回风WB/RH °C/% 50 新风WB/RH °C/% 64 出风WB/RH °C/% 502)送风机段：风机型号: BC450 569X569 段长: 11M出风方向: THF 是否开门: 开门，无观察窗(无检修灯)风机参数: 电机参数:风量: m3/h 12784 轴功率: kW机外余静压: Pa 650 电机功率: kW 11系统静压: Pa 11 输入功率: kW其他静压: Pa 580 级数: 4全静压: Pa 1241 绝缘等级: B全压: Pa 1313 防护等级: IP54出口风速: m/s 11 机座号: Y160M效率: % 73 电压: 380V-3Ph-50Hz风机转速: rpm 2100 电机类型: 普通电机启动柜型式: 无带轮保护罩: 无风机声功率级：dB(A) 感应声压级：dB(A)频谱Hz 63 125 250 500 1000 2000 4000 8000 风机声功率dB 97 98 92 91 87 83 79 72 感应声压级dB 90 91 85 84 80 76 72 65 减振器布置: 位置减振器位置减振器A JD-40B JD-40C JD-80D JD-40E JD-80F JD-60AHU 三视图序号006。

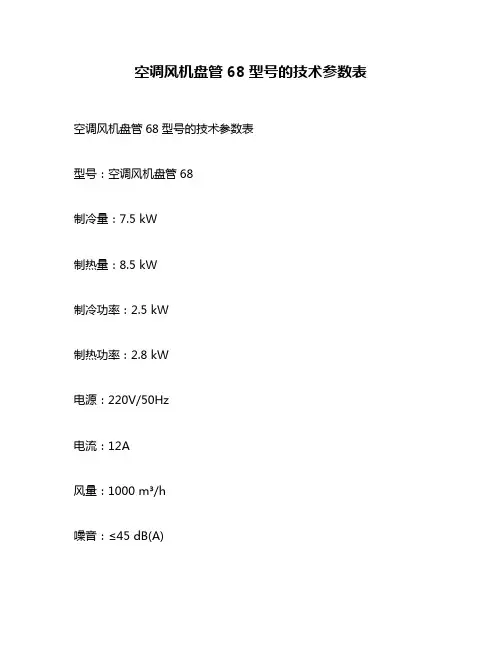

空调风机盘管68型号的技术参数表空调风机盘管68型号的技术参数表
型号：空调风机盘管68
制冷量：7.5 kW
制热量：8.5 kW
制冷功率：2.5 kW
制热功率：2.8 kW
电源：220V/50Hz
电流：12A
风量：1000 m³/h
噪音：≤45 dB(A)
外形尺寸：1000×600×300 mm
重量：35 kg
空调风机盘管68型号是一款高效、节能的空调设备，适用于中小型商业场所、办公室、酒店等场所的空调系统。
该型号的制冷量为7.5 kW，制热量为8.5 kW，制冷功率为2.5 kW，制热功率为2.8 kW，电源为220V/50Hz，电流为12A，风量为1000 m³/h，噪音小于45 dB(A)，外形尺寸为1000×600×300 mm，重量为35 kg。
空调风机盘管68型号采用先进的制冷技术和高效的压缩机，能够快速降温，制冷效果显著。
同时，该型号还具有制热功能，能够在冬季为
室内提供温暖的空气。
此外，空调风机盘管68型号的电源为
220V/50Hz，电流为12A，能够满足中小型商业场所、办公室、酒店等场所的用电需求。
空调风机盘管68型号的风量为1000 m³/h，噪音小于45 dB(A)，能
够为室内提供舒适的空气环境。
同时，该型号的外形尺寸为
1000×600×300 mm，重量为35 kg，体积小巧，安装方便，不占用过多的空间。
综上所述，空调风机盘管68型号是一款高效、节能、安装方便的空调设备，适用于中小型商业场所、办公室、酒店等场所的空调系统。
国电联合动力UP2000-96-DF- CC/NC-3A风电机组总体技术参数规范号：GO-70.3-00.00.ON.14-A-D版本修订内容修订日期A 1st版 2010.12B 叶片更新 2011.02C 功率曲线更新 2011.05D 动力电缆及控缆型号更新 2011.06国电联合动力技术有限公司1. UP2000-96-DF- CC/NC-3A 风电机组总体技术参数表一、UP2000-96-DF- CC/NC-3A机组总体技术数据 序号描述单位规格1 机组数据1.1 制造商国电联合动力技术有限公司1.2 型号UP2000-96-DF- CC/NC-3A1.3 额定功率 kW20001.4 叶轮直径 m96.41.5 切入风速 m/s31.6 额定风速 m/s101.7 切出风速（10分钟均值）切出风速（3秒平均值）m/s25351.8 重新切入风速 m/s201.9 抗最大风速（3秒均值） m/s52.51.10 设计寿命年 202 叶片2.1 产品型号UPBlada-2000-47-3A 2.2 叶片材料玻璃纤维增强树酯2.3 叶片数量个 32.4 叶轮转速 Rpm9.88～19.52.5 额定转速 Rpm17.282.6 最优叶尖速比9.32.7 扫风面积m267932.8 旋转方向(从上风向看)顺时针2.9 风轮倾角 °53 齿轮箱3.1 传动级数三级传动（一级行星两级平行）3.2 齿轮传动比率103.023.3 额定功率 kW22053.4 润滑形式电动油压泵3.5 润滑油型号Mobilgear SHC XMP 3204 发电机4.1 类型4极双馈异步发电机4.2 额定功率 kW20004.3 额定电压 V6904.4 额定转速 rpm17804.5 额定频率 Hz504.6 绝缘等级 F4.7 润滑脂型号Kluberplexbem41-132或同类性能油脂4.8 防护等级IP545 制动系统5.1 主制动系统全顺桨独立制动5.2 第二制动系统单盘式，失效安全，主动型（在电网断开期间可让传动系统停车）6 偏航系统6.1 类型主动电驱动型6.2 偏航轴承形式4点接触双滚珠轴承，内齿6.3 偏航速度度/秒 0.87 控制系统7.1 控制柜PLC7.2 软并网装置/类型IGBT逆变7.3 补偿电容容量/组数 kvar无7.4 额定出力的功率因数-0.95～0.95 (可调节)8 防雷保护8.1 防雷设计标准按照IEC61024-I设计，符合GL2003认证规范8.2 防雷措施电气防雷、叶尖防雷等8.3 风机接地电阻Ω≤4Ω9 塔架9.1 类型钢制锥筒（内设爬梯、防跌落保护、照明灯等）9.2 高度（塔底法兰至轮毂中心高）米 809.3 表面防腐喷漆防腐10 重量10.1 机舱吨 6910.2 叶轮吨 4010.3 塔架吨 176（不含约7.8吨内附件）10.4 基础环吨9（含接地附件）11 基础地埋基础环钢砼结构12 适用范围12.1 运行温度℃ -30～+40℃（低温）/-10～+40℃（常温）12.2 生存温度(待机) ℃ -40～+50℃（低温）/-20～+50℃（常温）12.3 防沙尘 mg/m31012.4 是否考虑冰载是12.5 地震烈度级Ⅶ二、标准功率曲线UP2000-96-DF- CC/NC-3A机组标准功率曲线注：以上仅在空气密度为1.225kg/m3,湍流强度小于10%时有效。

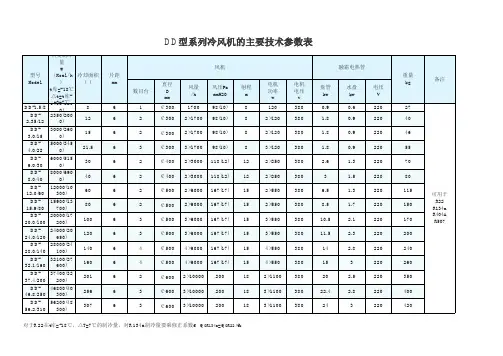

风机盘管技术参数表
1. 额定回风供冷工况：进风干球27℃，湿球温度19.5℃，进水温度7℃，进出水温差5℃；
2. 额定回风供热工况：进风干球21℃，进水温度60℃；
3. 以上表中风量、供冷全热/显热、供热量均基于YGFC-H 系列卧式暗装型机组不带任何附件，若增加附件（如回风箱，过滤网等），参数会有衰减。
对于VC 型机组相应数据需乘以修正系数（风量的修正系数为0.95,供冷全热/显热量、供热量的修正系数请参阅上表）。
CE/VE 型机组的风量同卧式暗装型。
4. 四管制机组的热水盘管进出水管径为Rc1/2。
5. 静压类型：S 标准型（12Pa ）、H 高静压型（30Pa ）、U 超高静压型（50Pa)。
6. 直流无刷电机仅适用于CC/CB/CD 机组,S/H/U 三种静压通用（出厂默认设置为S 型，客户可根据需要自行设定）；详细性能参数，请参见选型软件。
7.表中机组重量为交流电机机组重量，直流无刷电机机组重量需在上表数据上增加3.5公斤。
8. 表中机组噪声值基于机组不带附件（如回风箱，过滤网等）时在半消声室中按GB/T19232
标准测试所得。
