中央空调节能自控系统技术参数一、空调机组1、水冷冷水机组基本参数二、末端设备技术要求三、楼宇自控系统5.1 系统概述本系统主要监测和控制医院内各机电设备的运行状况、安全状况、能源使用状况等，实现综合自动监测、通讯、控制与管理，并使之达到最佳运行状态、起到节能作用。
系统管理工作站具备与其它系统通信联网和联动控制的硬件接口和软件接口，并提供简洁的图形化界面，并可以及时获取各种设备的运行状态、运行参数、故障及报警信息。
分布在现场各处的直接数字控制器采用对等型通讯方式，可独立运行，即使局部网络连接发生中断，也可以根据事先编制的程序自动进行操作，同时，仍与网络连接的控制器依然可以正常的交换数据。
5.2 系统设置1、系统架构系统采用集散控制方式的两层网络结构----管理层、控制层，1)管理层即管理工作站，管理工作站设置在一层消防控制室，实现对整个建筑内相关设备的集中控制和管理。
2)控制层主要为前端DDC控制器，主要设置在冷冻机房、送排风机房、新风机房等位置。
3)管理工作站通过网络控制器与各DDC控制器之间进行通讯。
管理工作站与网络控制器之间采用TCP/IP通讯方式（基于智能化控制网），网络控制器与DDC控制器之间则采用RS485总线实现点对点通讯，可在线增减设备，便于系统扩展。
2、监控内容本系统监控内容包括：冷热源系统、空调新风系统（净化空调系统及洁净排风系统的控制，由专业净化公司进行专项深化设计施工，不包含在本次设计范围内。
）、送排风机（其中，双速排烟风机只控低速；消防专用的正压送风机、排烟风机不纳入自控范围）、给排水系统等建筑机电设备。
1）冷热源系统系统检测冷冻水供、回水温度、流量等参数，计算空调系统的实际冷负荷，对冷源系统各机组、水泵进行顺序启停，并与单台机组制冷量进行比较，确定机组运行台数；同时监测各机组、水泵手自动状态、故障状态，并通过水流开关监测其运行状态；检测冷却水供回水温度，根据冷却水供回水温度对冷却塔风机运行台数风机频率控制，并监测其频率反馈状态。
空气处理机组YSE系列卧式机组立式机组, , 了解每个, 包括日常设备检注：面对回风，进出水管在左侧为左机，反之为右机YSE 系列空气处理机组约克YSE 系列空气处理机组是为工厂、货仓、写字楼以及商场等单位提供舒适的空调环境而设计的，该系列空气处理机组的盘管在冬天可以利用热水供暖，而夏天可以利用冷水降温，可以满足多种余压的要求，并可选配湿膜加湿等配件；可以提供十八种卧式型号和十八种立式型号，卧式和立式机组的风量范围均为2000~36000m³/h 。
回风方式分直接回风和接风管回风两种，出风方式可分顶出风和水平出风两种。
YSE 系列空气处理机组特性和优点外观精致美观所有面板为优质镀锌钢板，表面连续平整，外型清晰美观。
稳定性好空调的所有内部件都处于高强度的框架结构内，稳定性好。
传热效率高表冷器采用优质铜管和正弦波纹铝翅片胀管连接而成，传热效率高，配以大风量风机，使机组能发挥最大传热效能。
操作运行宁静机组采用优质低噪声电机，皮带驱动，风机采用最新的低转速大风量型，运转宁静，噪音低。
“干式水盘”冷凝水盘采用“干式水盘”形式，冷凝水能够及时排出机外。
安装形式灵活且费用低采用计算机辅助进行机体内部结构的布置，机组体积减小，能充分利用有限空间进行安装，使得安装费用降至最低。
机外余压高，可以选择接风管和不接风管两种形式进行安装；出风方式分顶出风和水平出风两种，可充分利用机房空间。
过滤器清洗方便接风管型YSE 空气处理机组，其过滤器由初效尼龙网板式过滤器拼接而成，可从左右自由抽出，清洗方便。
可选项1, 2排加热盘管 湿膜加湿器 TiO2杀菌器送风方式YSE 机组技术参数表卧式机组立式机组1. 标准回风工况: 制冷进风温度 27℃ DB/19.5℃ WB ，进出水温度 7℃/12℃；制热进风温度 21℃，进出水温度 60℃/50℃。
2. 新风工况: 制冷进风温度 35℃ DB/28℃ WB ，进出水温度 7℃/12℃(YSE28/30/33/36V 6排进出水温度7℃/14℃）；制热进风温度 7℃ DB ，进出水温度 60℃/50℃。
格力空调Tops系列多联机组技术文件格力电器第一部分系统外机性能与规格1、产品性能参数（黄色部分为本次方案使用机型）注：1、本机组设计实行标准GB/T18837-20022、以上冷量测试工况：室内干球/湿球温度（27/19℃），室外干球/湿球温度（35/24℃）；以上制热量测试工况：室内干球/湿球温度（20/15℃），室外干球/湿球温度（7/6℃）.3、根据最大熔丝电流来选择空气开关，根据最小线路电流来选择电气配线规格。
2、系统运行范围3、系统外机安装注意事项（1）机组安装基础：必须是水泥或钢结构，应能承受机器的运行重量，并能隔音及震动，且上平面是水平的。
机组的安装基础应预留排水槽。
（2）机组运行环境：安装处应能确保机器免受暴晒和雨淋；应尽量免受火、易燃品、腐蚀性气体或废气的影响；应预留通风空间；应采取适当的措施，尽可能减小震动和噪音。
4、外机外形尺寸及安装维修空间单位：mm第二部分系统内机性能与规格1、内机具体参数（黄色部分为本次方案使用机型）注：1、本机组设计实行标准GB/T18837-2002。
2、机组风量是子环境温度20℃/16℃、内机最高风挡下测试。
3、额定测试条件：制冷：室内环境温度27℃（干球）/19℃（湿球）、室外环境温度35℃（干球）/24℃（湿球）；制热：室内环境温度20℃（干球）/15℃（湿球）、室外环境温度7℃（干球）/6℃（湿球）；.3、根据最大熔丝电流来选择空气开关，根据最小线路电流来选择电气配线规格。
2、室内机安装注意事项（1）机组安装基础：确保顶部吊杆、天花板、建筑物结构等有足够强度来承受机组重量。
（2）安装处应能确保机器免受暴晒和雨淋；应尽量免受火、易燃物、腐蚀性气体或废气影响；应预留通风空间；应采取适当措施尽可能减小噪音和震动。
3、产品外形尺寸及安装维修空间第三部分产品电气及接地部分注意事项注意：空调机必须可靠接地，若接地不正确会导致触电或火灾。
一、电气布置◆按国家布线规则进行安装。
中央空调机组性能介绍与对比一、中央空调机组的分类1、按制冷循环类别：蒸汽压缩式制冷、吸收式制冷2、按压缩机形式：活塞式（往复式）、螺杆式、离心式、涡旋式3、按压缩机封闭形式：开启式、半封闭式、全封闭式4、按利用能源形式：蒸汽型、热水型、直燃型（燃油型、燃气型）5、按冷凝器冷却方式：水冷式、风冷式6、按机型结构特点：压缩机多机头式、模块式二、不同类型空调制冷机组的比较1、半封闭机组与全封闭机组（1）密封性：半封闭机组压缩机与电机利用法兰连接，制冷剂在运行中容易泄漏，运转一段时间后需要添加制冷剂；全封闭机组具有完全封闭的机壳，将压缩机与电机密封于机壳内，很好的避免了制冷剂的泄漏。
（2）维修周期：半封闭式28000小时，全封闭70000小时；（3）油分离系统：半封闭式油分离器设置在排气端，单级分油，分油率小于%，油流失于制冷系统，制冷效率下降；全封闭式%，设在顶部排气端。
2、开启式机组与全封闭机组（1）开启式机组采用外置式油分理器，由贮油器和分离设备组成，循环管路比较复杂。
（2）电机与螺杆连接方式：全封闭的电机轴与主转子是一个通轴，安装无需对中，不需要检修。
（3）能量调节：全封闭机组利用滑阀调节能量，做垂直运动，减少了磨损。
（4）开式检修和更换电机方便，检修式不需放出制冷剂，电机利用空气冷却，机组制冷量大，体积大，噪声大。
全封闭机组检查与维修不方便，如有故障，不能及时解决。
3、单机头机组与多机头机组（1）单机头机组备用性差，启动电流大，受单台压缩机容量的限制，制冷机组的制冷量不能很大；（2）多机头机组备用性好，根据负荷启动压缩机，对电网冲击小，节省能量。
4、性能参数比较按性能系数高低排列：离心式、螺杆式、活塞式、吸收式5、低压与高压电机：采用高压电机，可省去变压器，低压配电柜，节省面积，减少对电网的冲击，可节省投资30%----50%。
三、不同类型空调制冷机组的性能介绍1、活塞式冷水机组：活塞式冷水机组由活塞式压缩机、卧式壳管式冷凝器、热力膨胀阀和蒸发器组成。

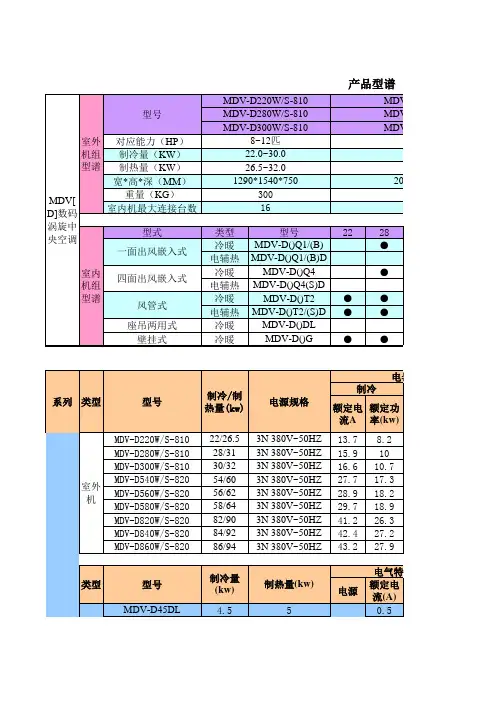

2、室外机参数2.1顶出风系列注：1.本机组设计执行标准GB/T 18837-2002;2.制冷工况：室内温度，27℃DB，19℃WB/室外温度：35℃DB；制热工况：室内温度，20℃DB，15℃WB/室外温度：7℃DB，6℃WB等效配管长度：5m，高低差：0m;3.本样本所载运转噪音为半消音室中测试的数值，在实际安装状态下，因受周围背景噪音的影响，一般要高于本样本的记载值;4.本机组室外静压为20Pa，如需要更高静压，请在订单中说明;5.本产品因系统优化原因，数据如有变更，恕不通知，机组参数以出厂铭牌为准。
6.模块并联时连接管尺寸请参照冷媒配管设计章节。
注：1.本机组设计执行标准GB/T 18837-2002;2.制冷工况：室内温度，27℃DB，19℃WB/室外温度：35℃DB；制热工况：室内温度，20℃DB，15℃WB/室外温度：7℃DB，6℃WB等效配管长度：5m，高低差：0m;3.本样本所载运转噪音为半消音室中测试的数值，在实际安装状态下，因受周围背景噪音的影响，一般要高于本样本的记载值;4.本机组室外静压为20Pa，如需要更高静压，请在订单中说明;5.本产品因系统优化原因，数据如有变更，恕不通知，机组参数以出厂铭牌为准。
6.模块并联时连接管尺寸请参照冷媒配管设计章节。
注：1.本机组设计执行标准GB/T 18837-2002;2.制冷工况：室内温度，27℃DB，19℃WB/室外温度：35℃DB；制热工况：室内温度，20℃DB，15℃WB/室外温度：7℃DB，6℃WB等效配管长度：5m，高低差：0m;3.本样本所载运转噪音为半消音室中测试的数值，在实际安装状态下，因受周围背景噪音的影响，一般要高于本样本的记载值;4.本机组室外静压为20Pa，如需要更高静压，请在订单中说明;5.本产品因系统优化原因，数据如有变更，恕不通知，机组参数以出厂铭牌为准。
6.模块并联时连接管尺寸请参照冷媒配管设计章注：1.本机组设计执行标准GB/T 18837-2002;2.制冷工况：室内温度，27℃DB，19℃WB/室外温度：35℃DB；制热工况：室内温度，20℃DB，15℃WB/室外温度：7℃DB，6℃WB等效配管长度：5m，高低差：0m;3.本样本所载运转噪音为半消音室中测试的数值，在实际安装状态下，因受周围背景噪音的影响，一般要高于本样本的记载值;4.本机组室外静压为20Pa，如需要更高静压，请在订单中说明;5.本产品因系统优化原因，数据如有变更，恕不通知，机组参数以出厂铭牌为准。
