PZ200E-5S1单相多功能电表使用手册

多功能电力仪表用户手册本手册适用于以下型号的产品PD194E-9HYPD194Z-9HY感谢您选择江苏斯菲尔电气股份有限公司研发的多功能电力仪表，为了方便您安全、正确、高效的使用本装置，请仔细阅读本说明书并在使用时务必注意以下几点。

注意CAUTION：◆该装置必须由专业人员进行安装与检修◆在对该装置进行任何内部或外部操作前、必须隔离输入信号和电源◆始终使用合适的电压检测装置来确定仪表各部位有无电压◆提供给该装置的电参数需在额定范围内下述情况会导致装置损坏或装置工作的异常：◆辅助电源电压超范围◆配电系统频率超范围◆电流或电压输入极性不正确◆带电拔插通信插头◆未按要求连接端子连线本手册可以在本公司的主页上下载到最新版本，同时也提供一些相应的测试软件下载。

如果您需要备份纸质用户手册可以向本公司的技术服务部门申请。

（具体公司网址、联系电话等见封底）目录一、产品简介 (1)1.1引用标准 (1)1.2产品概述 (1)二、技术参数 (2)三、安装与接线 (3)3.1仪表尺寸 (3)3.2安装方式 (4)3.3接线端子功能说明 (5)3.4输入信号线连接 (6)四、菜单显示与编程 (7)4.1面板说明 (7)4.2菜单介绍与操作 (8)4.3编程操作方法 (19)五、功能模块 (24)5.1通信 (24)5.2电能脉冲输出 (29)5.3开关量输入 (30)5.4继电器输出 (30)5.5模拟量输出 (33)六、常见问题及解决办法 (37)6.1关于通信 (37)6.2关于U I P Q等测量不准确 (37)6.3关于电能走字不准确 (37)6.4仪表不亮 (38)6.5仪表不响应任何操作 (38)6.6其它异常情况 (38)附录1MODBUS-RTU通信地址信息表 (39)一、产品简介1.1引用标准引用国家标准GB/T17215.322-2008静止式有功电能表(0.2S级和0.5S级)GB/T17215.323-2008静止式无功电能表(2级和3级)GB/T17626-2006电磁兼容试验和测量技术相应国际标准IEC62053-22:2003电量测量设备(交流)-特殊要求-第22部分:静态电度表(0.2S和0.5S)IEC62053-23:2003电量测量设备(交流)-特殊要求-第23部分:静态无功表(2级和3级)IEC61010-1:2001测量、控制以及实验室用电气设备的安全要求-第1部分:一般要求IEC61000-2-11电磁兼容性(EMC)-第2-11部分IEC60068-2-30环境测试-第2-30部分1.2产品概述多功能电力仪表可测量各种常用电力参数、有无功电能、谐波含量和最大最小值记录，并具有数字通信、继电器输出、开关量输入、电能脉冲输出和模拟量输出等功能。

单相多功能电力仪表用户手册一.概述单相多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。

测量精度为0.5级，实现LED/LCD现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。

三.安装与接线1．安装尺寸：2.安装方法：1）.在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。

2）.取出仪表，松开定位螺丝，取下固定夹。

3）.将仪表安装插入配电柜的仪表孔中。

4）.插入仪表的固定夹，固定定位螺丝。

3．端子接线：注：L-N为辅助电源请按仪表外壳接线图正确接线！1）.辅助电源：多功能电力仪表具备通用的（AC/DC）开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V（AC/DC）电源接口的标准产品，仪表极限的工作电源电压为AC/DC：80-270V，请保证所提供的电源适用于该系列产品，以上防止损坏产品。

A．采用交流电源建议在火线一侧安装1A的保险丝。

B．对于电力品质较差的地区中，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。

2）. 输入信号：系列产品采用了每个测量通道单独采集的计算方式，保证了使用时完全一致、对称，其具有多种接线方式，适用于不同的负载形式。

说明：A．电压输入：输入电压应不高于产品的额定输入电压（100V或400V），否则应考虑使用PT，在电压输入端须安装1A 保险丝。

B．电流输入：标准额定输入电流为5A,大于5A的情况应使用外部CT。

如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。

建议使用接线排，不要直接接CT，以便于拆装。

四．编程和使用1．测量显示：可测量电网中的电力参数有：Ua；Ia；Pa；Qa；PF（功率因数）；Sa（视在功率）；FR（频率）以及有功（无功）电能，所有的测量电量参数全部保存仪表内部的电量信息表中，通过仪表的数字通讯接口可访问采集这些数据。

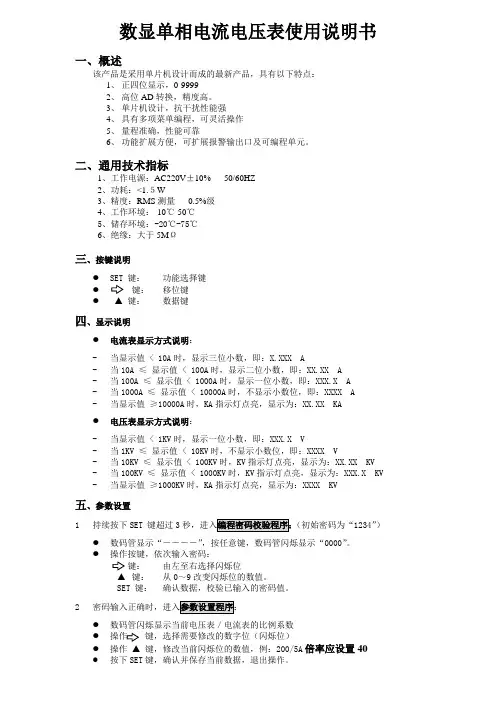

数显单相电流电压表使用说明书一、概述该产品是采用单片机设计而成的最新产品，具有以下特点：1、正四位显示，0-99992、高位AD转换，精度高。

3、单片机设计，抗干扰性能强4、具有多项菜单编程，可灵活操作5、量程准确，性能可靠6、功能扩展方便，可扩展报警输出口及可编程单元。

二、通用技术指标1、工作电源：AC220V±10% 50/60HZ2、功耗：<1.５W3、精度：RMS测量0.5%级4、工作环境：-10℃-50℃5、储存环境：-20℃-75℃6、绝缘：大于5MΩ三、按键说明●键：功能选择键●键：移位键●▲键：数据键四、显示说明●电流表显示方式说明：-当显示值 < 10A时，显示三位小数，即：X.XXX A-当10A ≤显示值 < 100A时，显示二位小数，即：XX.XX A-当100A ≤显示值 < 1000A时，显示一位小数，即：XXX.X A-当1000A ≤显示值 < 10000A时，不显示小数位，即：XXXX A-当显示值≥10000A时，KA指示灯点亮，显示为：XX.XX KA●电压表显示方式说明：-当显示值 < 1KV时，显示一位小数，即：XXX.X V-当1KV ≤显示值 < 10KV时，不显示小数位，即：XXXX V-当10KV ≤显示值 < 100KV时，KV指示灯点亮，显示为：XX.XX KV -当100KV ≤显示值 < 1000KV时，KV指示灯点亮，显示为：XXX.X KV -当显示值≥1000KV时，KA指示灯点亮，显示为：XXXX KV五、参数设置1持续按下SET 键超过3（初始密码为“1234”）●数码管显示“――――”，按任意键，数码管闪烁显示“0000”。

●操作按键，依次输入密码：键：由左至右选择闪烁位▲键：从0～9改变闪烁位的数值。

SET 键：确认数据，校验已输入的密码值。

2●数码管闪烁显示当前电压表／电流表的比例系数●键，选择需要修改的数字位（闪烁位）●操作▲键，修改当前闪烁位的数值，例：200/5A倍率应设置40●按下SET键，确认并保存当前数据，退出操作。

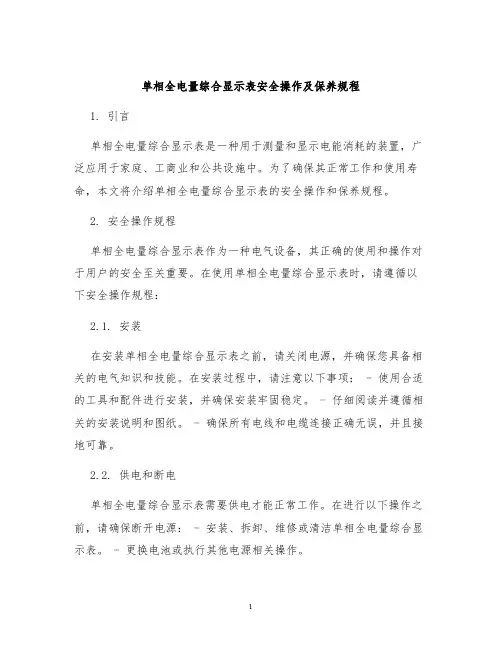

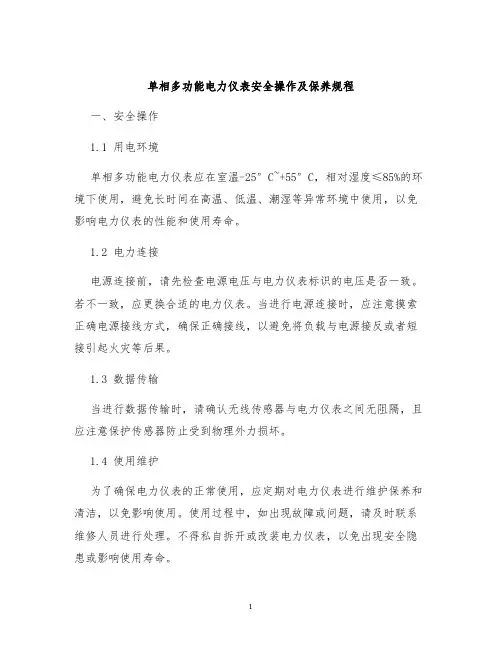

单相全电量综合显示表安全操作及保养规程1. 引言单相全电量综合显示表是一种用于测量和显示电能消耗的装置，广泛应用于家庭、工商业和公共设施中。

为了确保其正常工作和使用寿命，本文将介绍单相全电量综合显示表的安全操作和保养规程。

2. 安全操作规程单相全电量综合显示表作为一种电气设备，其正确的使用和操作对于用户的安全至关重要。

在使用单相全电量综合显示表时，请遵循以下安全操作规程：2.1. 安装在安装单相全电量综合显示表之前，请关闭电源，并确保您具备相关的电气知识和技能。

在安装过程中，请注意以下事项： - 使用合适的工具和配件进行安装，并确保安装牢固稳定。

- 仔细阅读并遵循相关的安装说明和图纸。

- 确保所有电线和电缆连接正确无误，并且接地可靠。

2.2. 供电和断电单相全电量综合显示表需要供电才能正常工作。

在进行以下操作之前，请确保断开电源： - 安装、拆卸、维修或清洁单相全电量综合显示表。

- 更换电池或执行其他电源相关操作。

2.3. 使用环境单相全电量综合显示表应在适宜的环境下使用，以确保其正常运行和安全性能： - 避免将单相全电量综合显示表暴露在过高或过低的温度环境中。

- 避免将单相全电量综合显示表放置在潮湿、腐蚀性或易爆炸的环境中。

- 避免将单相全电量综合显示表暴露在阳光直射或有害辐射的环境中。

2.4. 使用注意事项在使用单相全电量综合显示表时，请注意以下事项： - 请勿在单相全电量综合显示表上放置物体，防止压坏或损坏显示屏。

- 请勿在单相全电量综合显示表上撞击或敲击，以免损坏内部零部件。

- 请勿将单相全电量综合显示表接触到化学物品或液体，以防止腐蚀或损坏。

3. 保养规程定期的保养和维护可以延长单相全电量综合显示表的使用寿命和性能。

请按照以下保养规程进行操作：3.1. 清洁使用干净、柔软的布或纸巾轻轻擦拭单相全电量综合显示表的外表面。

避免使用化学溶剂、尖锐的物体或过度用力来清洁。

3.2. 定期检查定期检查单相全电量综合显示表的电线和电缆连接是否紧固，并进行必要的调整。

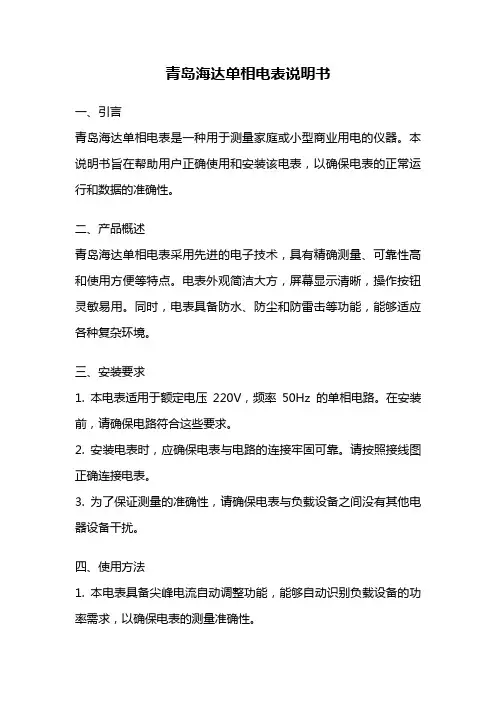

青岛海达单相电表说明书一、引言青岛海达单相电表是一种用于测量家庭或小型商业用电的仪器。

本说明书旨在帮助用户正确使用和安装该电表，以确保电表的正常运行和数据的准确性。

二、产品概述青岛海达单相电表采用先进的电子技术，具有精确测量、可靠性高和使用方便等特点。

电表外观简洁大方，屏幕显示清晰，操作按钮灵敏易用。

同时，电表具备防水、防尘和防雷击等功能，能够适应各种复杂环境。

三、安装要求1. 本电表适用于额定电压220V，频率50Hz的单相电路。

在安装前，请确保电路符合这些要求。

2. 安装电表时，应确保电表与电路的连接牢固可靠。

请按照接线图正确连接电表。

3. 为了保证测量的准确性，请确保电表与负载设备之间没有其他电器设备干扰。

四、使用方法1. 本电表具备尖峰电流自动调整功能，能够自动识别负载设备的功率需求，以确保电表的测量准确性。

2. 电表显示屏上会显示当前的功率使用情况，以及累计的电能消耗。

用户可以通过屏幕上的按钮切换不同的显示模式。

3. 电表还配备了存储功能，可以记录最近一段时间内的电能使用情况。

用户可以通过相关操作按钮查看历史数据。

4. 为了确保数据的准确性，电表具备自动校准功能。

在使用过程中，如果发现数据异常，用户可以通过操作按钮进行校准。

五、注意事项1. 在安装和使用电表时，请务必断开电源，以免发生电击或其他意外事故。

2. 请勿随意拆卸电表，以免影响电表的正常运行。

3. 在电表使用过程中，如发现异常情况，请及时联系售后服务人员进行维修。

4. 电表内部具有高压部件，非专业人士请勿擅自维修。

5. 请勿在电表周围堆放杂物，以免影响电表的散热和正常工作。

6. 请勿将电表暴露在高温或潮湿的环境中，以免影响电表的性能和寿命。

六、售后服务青岛海达公司为用户提供全面的售后服务。

如果在使用过程中遇到问题或需要技术支持，请及时联系我们的客服人员，我们将竭诚为您提供帮助。

七、结语青岛海达单相电表是一款性能优异、功能齐全的电力测量仪器。

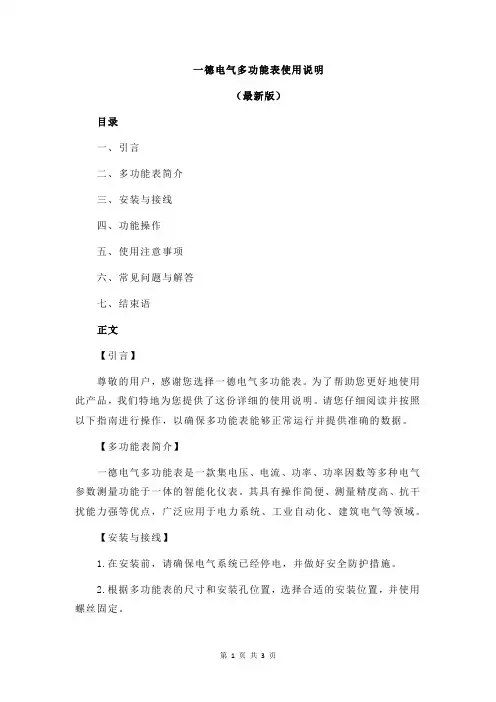

一德电气多功能表使用说明（最新版）目录一、引言二、多功能表简介三、安装与接线四、功能操作五、使用注意事项六、常见问题与解答七、结束语正文【引言】尊敬的用户，感谢您选择一德电气多功能表。

为了帮助您更好地使用此产品，我们特地为您提供了这份详细的使用说明。

请您仔细阅读并按照以下指南进行操作，以确保多功能表能够正常运行并提供准确的数据。

【多功能表简介】一德电气多功能表是一款集电压、电流、功率、功率因数等多种电气参数测量功能于一体的智能化仪表。

其具有操作简便、测量精度高、抗干扰能力强等优点，广泛应用于电力系统、工业自动化、建筑电气等领域。

【安装与接线】1.在安装前，请确保电气系统已经停电，并做好安全防护措施。

2.根据多功能表的尺寸和安装孔位置，选择合适的安装位置，并使用螺丝固定。

3.根据电路接线图，正确连接输入端子和输出端子。

注意：输入端子接线应遵循“红色进线、蓝色出线”的原则。

【功能操作】1.开机：按下多功能表上的“开机键”，仪表开始工作。

2.功能切换：使用“切换键”可以在各种测量功能之间进行切换，包括电压、电流、功率、功率因数等。

3.数据查询：按下“查询键”，可以查询当前测量值的最大值、最小值和平均值等信息。

4.设置参数：通过按键设置仪表的参数，包括测量范围、显示单位等。

5.关机：长时间不用时，请按下“关机键”关闭多功能表。

【使用注意事项】1.请勿在湿手状态下操作多功能表，以免发生触电事故。

2.请勿将多功能表暴露在高温、高湿、强磁场等恶劣环境中，以免损坏仪表。

3.请勿私自拆卸多功能表，如有故障，请及时联系售后服务。

4.使用过程中如发现异常现象，请立即停止使用并联系专业人员检查。

【常见问题与解答】1.问：如来电后多功能表无显示，可能是什么原因？答：可能是电源线路接触不良或仪表内部故障。

建议检查电源线路连接是否牢固，如无改善，请联系售后服务。

2.问：多功能表显示数据不准确怎么办？答：建议检查接线是否正确、测量范围是否设置正确。

电子万用表使用说明书一、产品概述电子万用表（以下简称电表）是一种用于测量电压、电流、电阻和其他电学参数的电子测试仪器。

本使用说明书将详细介绍电表的各项功能和正确的使用方法，以帮助用户正确、安全地操作电表并获取准确的测量结果。

二、产品特点1. 显示屏：采用液晶显示屏，直观清晰，可在各种光线环境下清晰读取数据。

2. 测量范围：电表具有广泛的测量范围，可满足不同领域的测量需求。

3. 自动识别：电表具有自动识别测量参数的功能，省去了手动切换测量范围的步骤，提高了测量效率。

4. 数据保存：电表可保存测量结果并显示最近一次测量的数据，方便用户对比和记录数据。

三、安全注意事项1. 在测量之前，请确保电表和被测电路处于断开状态，并检查被测电路是否带电。

2. 在进行电流测量时，正确连接电流测量引线，避免发生短路和电流过大的现象。

3. 当需要更换电池时，务必使用同一型号和规格的电池，并正确安装，避免电池短路和损坏。

4. 请勿将电表暴露在高温、潮湿或腐蚀性气体的环境中，以保证仪器的正常运行和使用寿命。

四、操作步骤1. 打开电表：按下电表上的开关按钮，液晶显示屏将亮起。

2. 选择测量参数：根据需要测量的电学参数，在电表上选择对应的测量功能，如电压、电流、电阻等。

3. 连接测试引线：将测试引线正确连接到电表上，分别与被测电路的正负极连接。

4. 测量操作：接通电源后，电表将自动进行测量，测量结果将在显示屏上显示出来。

5. 保存结果：如果需要保存测量结果，按下电表上的保存按钮，当前结果将被保存在电表中。

6. 关闭电表：在使用完毕后，按下电表上的关闭按钮，电表将关闭并进入待机状态。

五、常见问题解答1. 电表显示屏上的数据为什么不稳定？答：可能是由于电路中存在干扰或测量引线连接不良造成的。

请检查电路和引线，确保连接良好，并尽量减少干扰源。

2. 电表无法开机怎么办？答：请检查电池是否正常安装并电量是否充足。

如电池电量不足，请更换电池。

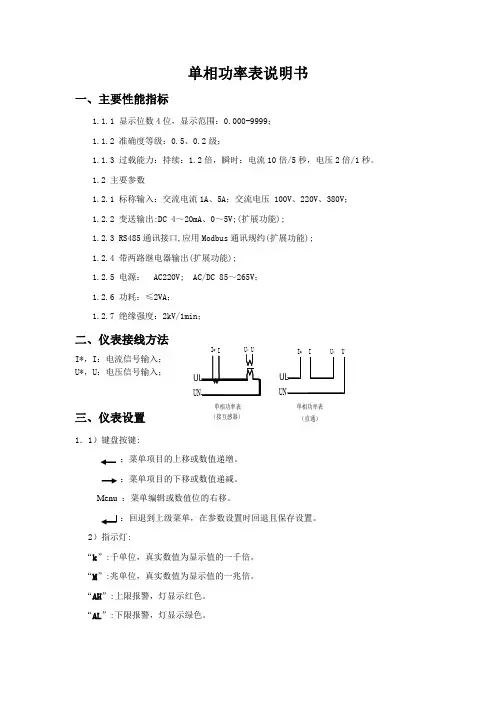

单相功率表说明书一、主要性能指标1.1.1 显示位数4位，显示范围：0.000-9999；1.1.2 准确度等级：0.5、0.2级；1.1.3 过载能力：持续：1.2倍，瞬时：电流10倍/5秒，电压2倍/1秒。

1.2 主要参数1.2.1 标称输入：交流电流1A、5A；交流电压 100V、220V、380V；1.2.2 变送输出:DC 4～20mA、0～5V;(扩展功能);1.2.3 RS485通讯接口,应用Modbus通讯规约(扩展功能);1.2.4 带两路继电器输出(扩展功能);1.2.5 电源： AC220V; AC/DC 85～265V；1.2.6 功耗：≤2VA；1.2.7 绝缘强度：2kV/1min；二、仪表接线方法I*，I：电流信号输入；U*，U：电压信号输入；三、仪表设置1．1）键盘按键:：菜单项目的上移或数值递增。

：菜单项目的下移或数值递减。

Menu ：菜单编辑或数值位的右移。

：回退到上级菜单，在参数设置时回退且保存设置。

2）指示灯:“k”:千单位，真实数值为显示值的一千倍。

“M”:兆单位，真实数值为显示值的一兆倍。

“AH”:上限报警，灯显示红色。

“AL”:下限报警，灯显示绿色。

单相功率表（直通）（接互感器）单相功率表2．显示操作说明上电后，显示CHSH 8.8.8.8后，进入测试状态。

3. 设置操作说明按键操作分查看和编程模式，查看模式只能查看参数，编程模式可对参数进行编辑。

口令正确才能进入选择编程模式，在进入编程模式后，可对仪表的参数进行修改设置。

按键操作后，若未对仪表进行操作，1分钟后自动回退到测量状态1) 工作模式在正常情况下，仪表处于电量值正常显示工作状态。

这时按下Menu键，进入查看状态，可查看仪表的参数。

按下Menu键，出现PUT，输入正确密码后，即可进入编程模式。

出厂默认密码值是88882) 显示字符说明四、使用前注意事项1. 工作环境温度为-25～+40℃；2. 通电使用前请检查各端子接线正确、牢固；3. 通信格式和波特率都是出厂默认值为e,8,1,4800；4. 无标准仪器及非专业人员切勿进行调校；5. CT回路中的电流接线端子螺钉务必拧紧, 保证引线接触可靠, 以免产生事故；6．当输入标称电流超过AC 5A时，需另配电流互感器CT（二次电流5A）。

单相电子式电能表使用说明书1 概述 (2)2 工作原理 (2)3 规格 (2)4 技术指标 (2)5 安装、接线及测试 (4)6 功能及操作 (6)7 运输与储存 (8)8 保证期限 (8)9 注意事项 (8)附录 (10)1 概述单相电子式电能表计量额定频率为50Hz的交流单相有功电能。

本产品采用国际先进的专用超大规模集成电路及SMT工艺制造，关键元器件均采用国际知名品牌的低功耗、长寿命器件，整机设计采用了多种抗干扰技术，提高了产品的的可靠性和使用寿命，数据显示采用大屏幕中文液晶，便于抄表。

本产品可以直接准确计量正反向有功电量，并依据相应的费率设置进行多费率计量，可存储上12个结算日总电能和各费率的电能数据。

具有事件记录功能。

支持2个年时区、2个日时段表、8个日时段、4种费率。

同时还具有红外和RS485通讯功能，可实现远程抄表，通讯规约遵循DL/T645-2007。

其性能指标符合GB/T 17215.321-2008 和GB/T18460.3-2001 标准。

2 工作原理图1工作原理框图34 技术指标4.1 额定频率 50Hz4.3 起动在功率因数为 1.0和电流为0.4% l b 下，电能表能起动并连续记录。

4.4 潜动当电能表施加参比电压的115%而电流线路无电流时，电能表测试输 出不会产生多于一个的脉冲。

绝缘电压：A 2000VAC 功率消耗：W 1.5W 和10VA4.6 气候条件 4.7.14.7.2湿度范围年平均湿度：W 75%一年中的30天（以自然方式扩散）湿度可达 95%，其余时间有时 可达85%。

4.5 电气参数 正常工作电压 扩展工作电压 极限工作电压0.9 Un 〜1.1U n 0.8 Un 〜1.15 Un0.0Un 1.154.7机械参数外型尺寸：160mm （高度）x 112 mm （宽度）x 58mm （厚度）净重：约0.6Kg5 安装、接线及测试电能表在出厂前经检验合格，并加铅封，即可安装使用。

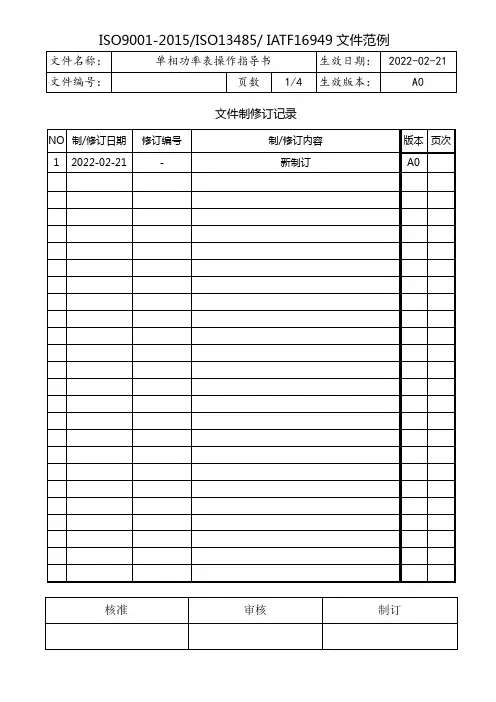

文件制修订记录1.0目的/Aim:1.1为单相功率表操作提供作业指导书,确保单相功率表对产品工作电压、电流、功率和功率因子的测量精度。

2.0参考文件/Reference Instruction:2.1单相功率表用户手册3.0设备/材料/ Equipment/Material:3.1 TOS120A单相功率表(需权威计量部门定期校验并在一定的期限范围内使用) 。

4.0准备/要求/Prepare/Requirement:4.1将仪器背面电压开关选择为AC220V，测试场所保持整齐、干净。

5.0安全/维护/Safety/Maintenance:5.1 使用本仪器之前,请认真阅读操作规程及使用说明书,并严格按规程操作,以免造成操作人员的人身伤害或仪器损坏。

5.2 测量过程中,请勿触摸测量仪后面板上的接线部分,谨防触电！5.3 拆接测量仪后面板上的接线时,请务必在切断电源后,再行操作！5.4 各输入输出端子连接部分应采取绝缘保护措施,以防止触电事故。

5.5 万一发生任何问题,请立即关闭电源。

5.6 不要让测量仪长时间超量程运行.测量仪不用时,请将仪表电源线拔下。

5.7 测量仪长期不用时,请包装保存在干燥、无粉尘、无强烈震动的环境下。

5.8 测量仪长时间保存后再次使用,使用前应开机30分钟后再测量使用。

6.0操作程序/Operation Process:6.1仪器参数设置6.1.1上下限的设置：在正常测试时,按”SET”按键进入参数设定状态。

进入参数设定状态后,配合增减键，可分别进行电流、功率的上下限设定，设置顺序为电流上限AH，电流下限AL，功率上限PH，功率下限PL。

6.1.2设置参数的存储：当设置完成后，按“ENTER”键即可退出设置状态，同时保存将所设置的资料。

6.1.3分选功能的设定：在正常测试时，按“ENTER”键即可开启分选报警功能，此时面板左上角的分选指示灯会亮，显示分选结果。

当HIGH灯或者LOW灯亮时，不合格项视窗呈闪烁状态，同时仪器会发生报警声。
