PMC-D723X三相数字式多功能测控电表用户说明书_V1.0B_140723

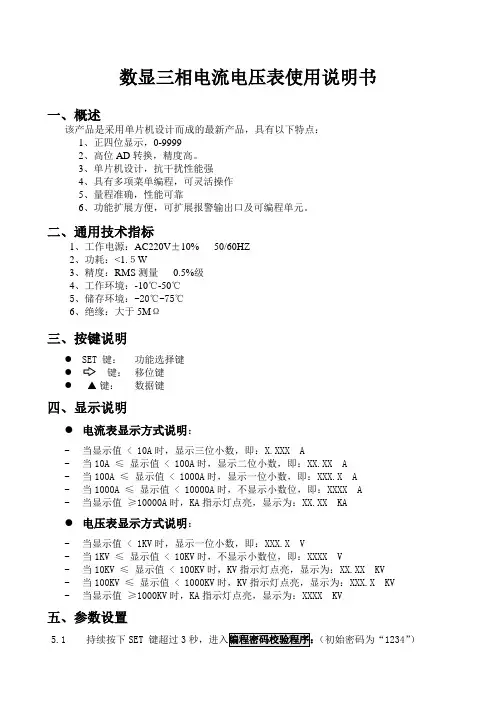

数显三相电流电压表使用说明书一、概述该产品是采用单片机设计而成的最新产品，具有以下特点：1、正四位显示，0-99992、高位AD转换，精度高。

3、单片机设计，抗干扰性能强4、具有多项菜单编程，可灵活操作5、量程准确，性能可靠6、功能扩展方便，可扩展报警输出口及可编程单元。

二、通用技术指标1、工作电源：AC220V±10% 50/60HZ2、功耗：<1.５W3、精度：RMS测量0.5%级4、工作环境：-10℃-50℃5、储存环境：-20℃-75℃6、绝缘：大于5MΩ三、按键说明●键：功能选择键●键：移位键●▲键：数据键四、显示说明●电流表显示方式说明：-当显示值 < 10A时，显示三位小数，即：X.XXX A-当10A ≤显示值 < 100A时，显示二位小数，即：XX.XX A-当100A ≤显示值 < 1000A时，显示一位小数，即：XXX.X A-当1000A ≤显示值 < 10000A时，不显示小数位，即：XXXX A-当显示值≥10000A时，KA指示灯点亮，显示为：XX.XX KA●电压表显示方式说明：-当显示值 < 1KV时，显示一位小数，即：XXX.X V-当1KV ≤显示值 < 10KV时，不显示小数位，即：XXXX V-当10KV ≤显示值 < 100KV时，KV指示灯点亮，显示为：XX.XX KV-当100KV ≤显示值 < 1000KV时，KV指示灯点亮，显示为：XXX.X KV-当显示值≥1000KV时，KA指示灯点亮，显示为：XXXX KV五、参数设置5.1 持续按下SET 键超过3（初始密码为“1234”）●数码管显示“――――”，按任意键，数码管闪烁显示“0000”。

●操作按键，依次输入密码：键：由左至右选择闪烁位▲键：从0～9改变闪烁位的数值。

SET 键：确认数据，校验已输入的密码值。

5.2密码输入正确时，进入参数设置程序：5.3 三相变比同时修改：●三排数码管及指示灯同时闪烁显示当前电压表／电流表的比例系数●操作键，选择需要修改的数字位（闪烁位）●操作▲键，修改当前闪烁位的数值例：200/5A倍率应设置40●持续按下SET 键超过3秒，确认并保存当前数据，退出操作。

PMC-53M三相数字式多功能测控电表用户手册深圳中电电力技术有限公司司危险和警告本设备只能由专业人士进行安装，对于因不遵守本手册的说明所引起的故障，厂家将不承担任何责任。

触电、燃烧或爆炸的危险设备只能由取得资格的工作人员才能进行安装和维护。

对设备进行任何操作前，应隔离电压输入和电源供应，并且短路所有电流互感器的二次绕组。

要用一个合适的电压检测设备来确认电压已切断。

在将设备通电前，应将所有的机械部件，门和盖子恢复原位。

设备在使用中应提供正确的额定电压。

不注意这些预防措施可能会引起严重伤害。

本说明书版权属深圳市中电电力技术有限公司所有，未经书面许可，不得复制，传播或使用本文件及其内容，违犯者将要对损坏负责。

深圳市中电电力技术有限公司保留所有版权。

我们已经检查了本手册关于描述硬件和软件保持一致的内容。

由于不可能完全消除差错，所以我们不能保证完全的一致。

本手册中的数据将定期审核，并在下一版的文件中做必要的修改，欢迎提出修改建议。

以后版本中的变动不再另行通知。

司目录1............................................................................................................................................................. 概述 11.1 .......................................................................................................................................... 功能介绍 11.2 .......................................................................................................................................... 系统应用 22..................................................................................................................................................... 技术指标 22.1 .......................................................................................................................................... 环境条件 22.2 .......................................................................................................................................... 额定参数 22.3 ............................................................................................................................... 测量准确度指标 32.4 ................................................................................................................................... 电气绝缘性能 32.5 .......................................................................................................................................... 机械性能 42.6 ................................................................................................................................... 电磁兼容性能 43..................................................................................................................................................... 功能介绍 43.1 ....................................................................................................................................... 开关量监视 43.2 ....................................................................................................................................... 继电器操作 53.3 .......................................................................................................................... 事件顺序记录(SOE) 54.................................................................................................................................................. 典型接线图 54.1 ....................................................................................................................... 三相星形系统的接线 64.2 .................................................................................................................... 三相三角形系统的接线 75..................................................................................................................................................... 安装使用 85.1 .................................................................................................................................................. 安装 85.2 .......................................................................................................................................... 端子接线 85.3 ................................................................................................................................... 装置故障分析 126..................................................................................................................................................... 质量保证 126.1 ............................................................................................................................... 新装置质量保证 126.2 .......................................................................................................................................... 装置升级 126.3 ................................................................................................................................... 装置质保限制 127............................................................................................................................................................. 附图 138.............................................................................................................................................. 手册变更记录 141概述1.1功能介绍PMC-53M是三相数字式多功能测控电表，广泛用于工业、商业、民用电力系统和变电站中。

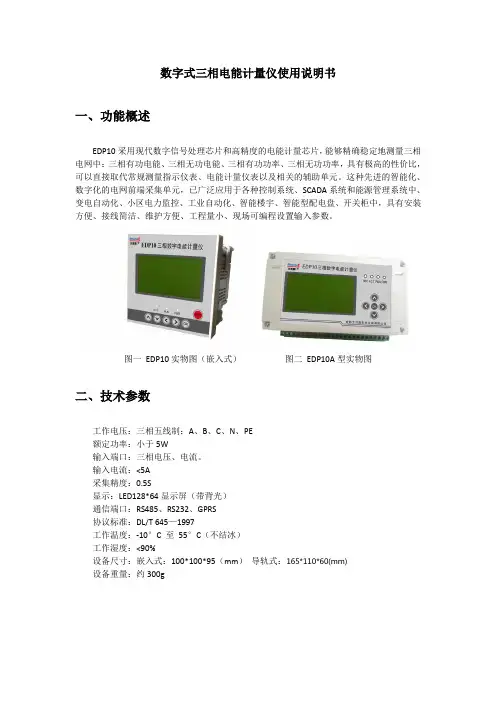

数字式三相电能计量仪使用说明书一、功能概述EDP10采用现代数字信号处理芯片和高精度的电能计量芯片，能够精确稳定地测量三相电网中：三相有功电能、三相无功电能、三相有功功率、三相无功功率，具有极高的性价比，可以直接取代常规测量指示仪表、电能计量仪表以及相关的辅助单元。

这种先进的智能化、数字化的电网前端采集单元，已广泛应用于各种控制系统、SCADA系统和能源管理系统中、变电自动化、小区电力监控、工业自动化、智能楼宇、智能型配电盘、开关柜中，具有安装方便、接线简洁、维护方便、工程量小、现场可编程设置输入参数。

图一EDP10实物图（嵌入式）图二EDP10A型实物图二、技术参数工作电压：三相五线制：A、B、C、N、PE额定功率：小于5W输入端口：三相电压、电流。

输入电流：<5A采集精度：0.5S显示：LED128*64显示屏（带背光）通信端口：RS485、RS232、GPRS协议标准：DL/T 645—1997工作温度：-10°C 至55°C（不结冰）工作湿度：<90%设备尺寸：嵌入式：100*100*95（mm）导轨式：165*110*60(mm)设备重量：约300g三、指示灯说明ACT：电能采集信号指示灯。

RUN：系统运行指示灯。

PWR：电源指示灯。

四、操作说明1、按键说明系统设置7个按键，直观的操作设计。

向上键：可控制液晶光标向上移动或对设置的参数进行加处理。

向下键：可控制液晶光标向下移动或对设置的参数进行减处理。

返回键：可控制液晶界面返回到上一级。

向右键：可控制选择光标向右移动。

OK键：可保存所设置的参数和进入下一界面。

复位键：系统重启2、系统主菜单在系统主界面，可看到当前所剩余的电费,所使用的电能，以及当前时间等主要参数。

其显示效果如下：余额为：15.00 元电能为：56.36 度时间：11 : 12 : 132011年2月8日图三主界面显示3、系统查询设置在系统主界面总，按下OK键，系统可进入系统查询设置界面。

068DTSD1352(DTSF1352)三相电子式多功能电能表安装使用说明书V1.0上海安科瑞电气股份有限公司1概述DTSF1352三相电子式电能表与DTSD1352三相电子式多功能电能表主要用于计量低压网络的三相有功电能，并可选配RS485通讯功能，方便用户进行用电监测、集抄和管理。

产品具有精度高、体积小、安装方便等优点。

可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量，统计和分析。

DTSD1352作为多功能电能表同时可进行电压、电流、功率等电量的测量，以及无功电能计量。

2主要功能功能功能说明DTSD1352DTSF1352电能计量有功电能计量（正、反向）■■无功电能计量（正、反向）■A、B、C分相正向有功电能■电量测量U、I■■P、Q、S、PF、F■LCD显示8位段式LCD显示■■按键编程4按键可编程通信、变比等参数■■脉冲输出有功脉冲输出、时钟脉冲输出■■无功脉冲输出□（与时钟复用）LED报警失压及数据校验失败报警■■复费率及附带功能支持4个时区、2个时段表、8个日时段、4个费率□□四种最大需量及发生时间□上12月历史冻结数据□□（无需量）日期、时间□□通讯RS485接口，同时支持Modbus、DL/T645-07、DL/T645-97□□(■：标配；□：可选)3技术参数5接线与安装三相四线经互感器接入三相四线直接接入ABC三相三线经互感器接入三相三线直接接入通讯及脉冲输出端子注：11、12为时钟与无功脉冲复用端子，默认为时钟脉冲输出。

6操作与显示6.2显示界面上电后显示正向有功电能。

可通过三类查看键实现翻屏显示。

各类显示界面顺序说明如下：A相电压、B相电压、C相电压、A相电流、B相电流、C相电流、频率、日期、时间、通信地址、软件版本号、全显检测；A相有功功率、B相有功功率、C相有功功率、总有功功率、A相无功功率、B相无功功率、C相无功功率、总无功功率、A相视在功率、B相视在功率、C相视在功率、总视在功率、A相功率因数、B相功率因数、C相功率因数、总功率因数、正向有功最大需量、反向有功最大需量、正向无功最大需量、反向无功最大需量；：正向有功总电能、反向有功总电能、正向无功总电能、反向无功总电能、正向有功尖电能、正向有功峰电能、正向有功平电能、正向有功谷电能、反向有功尖电能、反向有功峰电能、反向有功平电能、反向有功谷电能、正向无功尖电能、正向无功峰电能、正向无功平电能、正向无功谷电能、反向无功尖电能、反向无功峰电能、反向无功平电能、反向无功谷电能、A相正向有功电能、B相正向有功电能、C相正向有功电能。

PMC-53系列三相数字式多功能测控电表使用说明书（PMC-53M/53I/53V）(V3.1)深圳市中电电力技术有限公司危险和警告本设备只能由专业人士进行安装，对于因不遵守本手册的说明所引起的故障，厂家将不承担任何责任。

触电、燃烧或爆炸的危险⏹设备只能由取得资格的工作人员才能进行安装和维护。

⏹对设备进行任何操作前，应隔离电压输入和电源供应，并且短路所有电流互感器的二次绕组。

⏹要用一个合适的电压检测设备来确认电压已切断。

⏹在将设备通电前，应将所有的机械部件，门和盖子恢复原位。

⏹设备在使用中应提供正确的额定电压。

不注意这些预防措施可能会引起严重伤害。

本说明书版权属深圳市中电电力技术有限公司所有，未经书面许可，不得复制，传播或使用本文件及其内容，违犯者将要对损坏负责。

深圳市中电电力技术有限公司保留所有版权。

我们已经检查了本手册关于描述硬件和软件保持一致的内容。

由于不可能完全消除差错，所以我们不能保证完全的一致。

本手册中的数据将定期审核，并在下一版的文件中做必要的修改，欢迎提出修改建议。

以后版本中的变动不再另行通知。

目录1概述................................................................................. 错误!未指定书签。

1.1功能介绍 ..................................................................... 错误!未指定书签。

1.2系统应用 ..................................................................... 错误!未指定书签。

2技术指标 ........................................................................... 错误!未指定书签。

数显三相电流电压表使用说明书一、概述该产品是采用单片机设计而成的最新产品，具有以下特点：1、正四位显示，0-99992、高位AD转换，精度高。

3、单片机设计，抗干扰性能强4、具有多项菜单编程，可灵活操作5、量程准确，性能可靠6、功能扩展方便，可扩展报警输出口及可编程单元。

二、通用技术指标1、工作电源：AC220V±10% 50/60HZ2、功耗：<1.５W3、精度：RMS测量0.5%级4、工作环境：-10℃-50℃5、储存环境：-20℃-75℃6、绝缘：大于5MΩ三、按键说明●键：功能选择键●键：移位键●▲键：数据键四、显示说明●电流表显示方式说明：-当显示值 < 10A时，显示三位小数，即：X.XXX A-当10A ≤显示值 < 100A时，显示二位小数，即：XX.XX A-当100A ≤显示值 < 1000A时，显示一位小数，即：XXX.X A-当1000A ≤显示值 < 10000A时，不显示小数位，即：XXXX A-当显示值≥10000A时，KA指示灯点亮，显示为：XX.XX KA●电压表显示方式说明：-当显示值 < 1KV时，显示一位小数，即：XXX.X V-当1KV ≤显示值 < 10KV时，不显示小数位，即：XXXX V-当10KV ≤显示值 < 100KV时，KV指示灯点亮，显示为：XX.XX KV-当100KV ≤显示值 < 1000KV时，KV指示灯点亮，显示为：XXX.X KV-当显示值≥1000KV时，KA指示灯点亮，显示为：XXXX KV五、参数设置5.1 持续按下SET 键超过3（初始密码为“1234”）●数码管显示“――――”，按任意键，数码管闪烁显示“0000”。

●操作按键，依次输入密码：键：由左至右选择闪烁位▲键：从0～9改变闪烁位的数值。

SET 键：确认数据，校验已输入的密码值。

5.2密码输入正确时，进入参数设置程序：5.3 三相变比同时修改：●三排数码管及指示灯同时闪烁显示当前电压表／电流表的比例系数●操作键，选择需要修改的数字位（闪烁位）●操作▲键，修改当前闪烁位的数值例：200/5A倍率应设置40●持续按下SET 键超过3秒，确认并保存当前数据，退出操作。

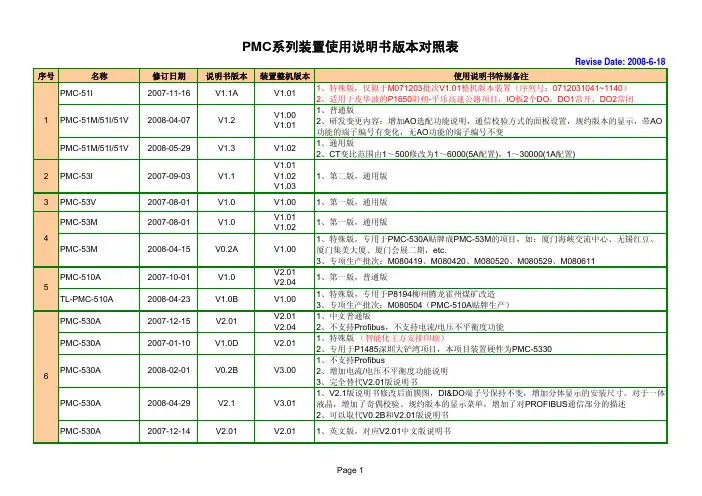

序号名称修订日期说明书版本装置整机版本使用说明书特别备注PMC-51I2007-11-16V1.1A V1.011、特殊版，仅限于M071203批次V1.01整机版本装置（序列号：0712031041~1140）2、适用于皮华波的P1650阳朔-平乐高速公路项目，IO板2个DO，DO1常开，DO2常闭PMC-51M/51I/51V2008-04-07V1.2V1.00V1.011、普通版2、研发变更内容：增加AO选配功能说明，通信校验方式的面板设置，规约版本的显示，带AO功能的端子编号有变化，无AO功能的端子编号不变PMC-51M/51I/51V2008-05-29V1.3V1.021、通用版2、CT变比范围由1～500修改为1～6000(5A配置)，1～30000(1A配置)2PMC-53I2007-09-03V1.1V1.01V1.02V1.031、第二版，通用版3PMC-53V2007-08-01V1.0V1.001、第一版，通用版PMC-53M2007-08-01V1.0V1.01V1.021、第一版，通用版PMC-53M2008-04-15V0.2A V1.001、特殊版，专用于PMC-530A贴牌成PMC-53M的项目，如：厦门海峡交流中心、无锡红豆、厦门集美大厦、厦门会展二期，etc.3、专项生产批次：M080419、M080420、M080520、M080529、M080611PMC-510A2007-10-01V1.0V2.01V2.041、第一版，普通版TL-PMC-510A2008-04-23V1.0B V1.001、特殊版，专用于P8194柳州腾龙霍州煤矿改造3、专项生产批次：M080504（PMC-510A贴牌生产）PMC-530A2007-12-15V2.01V2.01V2.041、中文普通版2、不支持Profibus，不支持电流/电压不平衡度功能PMC-530A2007-01-10V1.0D V2.011、特殊版（智能化王方安排印刷）2、专用于P1485深圳大铲湾项目，本项目装置硬件为PMC-5330PMC-530A2008-02-01V0.2B V3.001、不支持Profibus2、增加电流/电压不平衡度功能说明3、完全替代V2.01版说明书PMC-530A2008-04-29V2.1V3.011、V2.1版说明书修改后面膜图，DI&DO端子号保持不变，增加分体显示的安装尺寸。

三相智能电压表使用说明一、产品功能简介1.具有三相过电压、欠电压、缺相、相序及三相电压不平衡检测功能，内部有报警蜂鸣器和输出继电器，其中欠电压、相序检测和三相不平衡检测为可选项。

复位方式可选自动或手动。

2.面板上窗口交替显示三相电压，下窗口切换显示过电压、欠电压设定值,有故障时显示故障代码。

3. 支持标准Modbus RTU 协议，可与PLC、组态软件通讯。

●可提供基于此产品的上位机三相电压监控软件，可实时观察电压值，实时监控报警，设定值修改等功能。

网站提供试用版下载。

●产品的功能、参数及监控软件可按用户要求定制二、技术参数表一：参数表参数名称 参数值 备注 测量范围 55～500VAC （型号：EVR-GHLC-3P） 无需辅助工作电源0～500VAC（型号：EVR-GHLC-3PP）需辅助工作电源（85～265VAC） 误差0.2级 继电器动作延时 0～99.9秒 设为0时约为50毫秒 输出继电器 触点及容量 2常开2常闭（带公共端）7A/250VAC 或7A/30VDC （阻性负载）具体见表二备注2功耗≤5VA 安装方式 35mm 导轨安装 外形尺寸 107 mm×93 mm×59mm 重量 <400克 使用环境 温度：-20～60℃，湿度：10～85%三、参数设置及调试表二：参数设置表名称 功能默认值及设置范围Modbus 地址 1（0～32） 过电压设定值（V） 400（0～500） 过电压延时动作时间（秒） 0（0～99.9） 欠电压设定值（V） 360（0～ ）最大不能超过过电压设定值 欠电压延时动作时间（秒） 0（0～99.9） 三相电压不平衡百分比（%） （最大值-最小值）/最大值×100%10（1～100） 三相电压不平衡动作延时时间（秒） 0（0～99.9） 蜂鸣器报警时间（秒） 10（0～99.9）（如设置为99.9秒将长鸣） 电压频率选择 0（0：50Hz，1：60Hz） 复位方式 0（1：手动，0：自动） 相序检测 0（1：有效，0：无效） 欠电压保护选择 1（1：有效，0：无效） 三相不平衡保护选择 1（1：有效，0：无效）备注1、 在自动工作方式下，如电压波动较大引起继电器频繁动作，可适当增加延时。

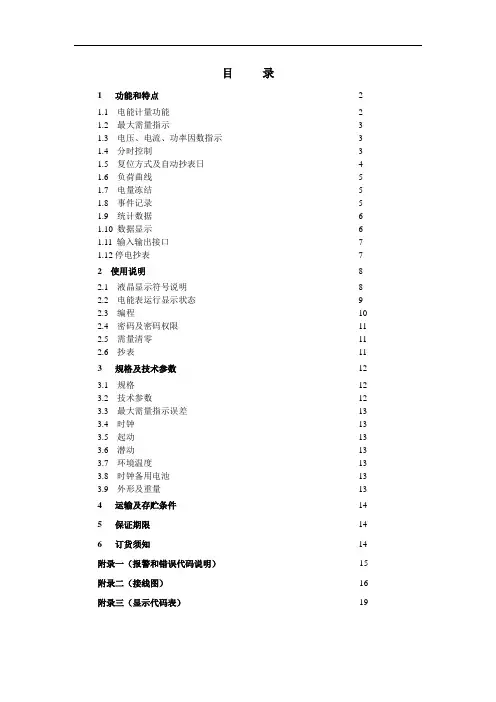

目录1 功能和特点 (2)1.1 电能计量功能 (2)1.2 最大需量指示 (3)1.3 电压、电流、功率因数指示 (3)1.4 分时控制 (3)1.5 复位方式及自动抄表日 (4)1.6 负荷曲线 (5)1.7 电量冻结 (5)1.8 事件记录 (5)1.9 统计数据 (6)1.10 数据显示 (6)1.11 输入输出接口 (7)1.12停电抄表 (7)2 使用说明 (8)2.1 液晶显示符号说明 (8)2.2 电能表运行显示状态 (9)2.3 编程 (10)2.4 密码及密码权限 (11)2.5 需量清零 (11)2.6 抄表 (11)3 规格及技术参数 (12)3.1 规格 (12)3.2 技术参数 (12)3.3 最大需量指示误差 (13)3.4 时钟 (13)3.5 起动 (13)3.6 潜动 (13)3.7 环境温度 (13)3.8 时钟备用电池 (13)3.9 外形及重量 (13)4 运输及存贮条件 (14)5 保证期限 (14)6 订货须知 (14)附录一（报警和错误代码说明） (15)附录二（接线图） (16)附录三（显示代码表） (19)一、功能和特点本产品支持 DL/T 614-1997 《多功能电能表》标准的多功能电能表。

本产品的主要特点是无任何物理调整元件，信号数字运算，数字滤波，数字误差修正，数字调校，对温度影响不敏感，极好的稳定性。

12倍的过载倍数，极低负荷时的电量也可记录。

电压、电流、功率因数、功率等精确测量，可以代替一系列指示仪表和变送器的作用。

基本功能为有功双向、无功四象限四费率数据处理单元, 同时实现四费率最大需量指示及其他相关的功能。

增加RS485 接口后可通过负控终端或其它数据终端装置将表内数据读出，组成电量计费系统；通讯协议符合 DL/T 645 - 1997《多功能电能表通讯规约》标准。

红外通讯协议符合DL/T 645-1997规约，PR310手持终端支持该协议，另外振中TP650和TP800程序也能对电表进行编程和抄表，具体操作详见振中机编程抄表软件说明。

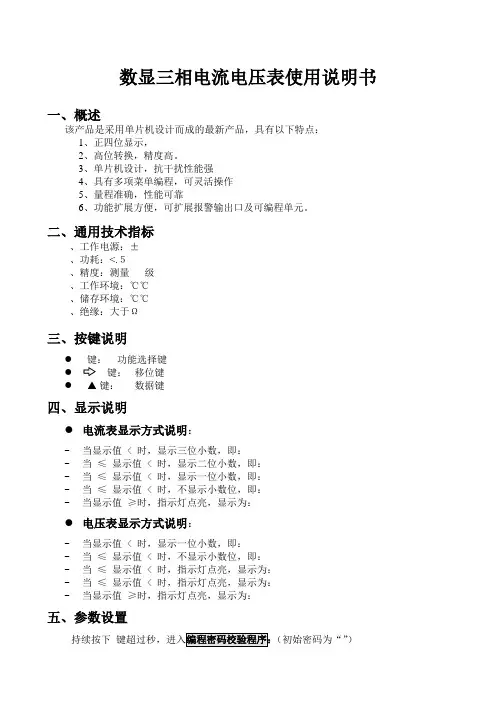

数显三相电流电压表使用说明书一、概述该产品是采用单片机设计而成的最新产品，具有以下特点：1、正四位显示，2、高位转换，精度高。

3、单片机设计，抗干扰性能强4、具有多项菜单编程，可灵活操作5、量程准确，性能可靠6、功能扩展方便，可扩展报警输出口及可编程单元。

二、通用技术指标、工作电源：±、功耗：<.５、精度：测量级、工作环境：℃℃、储存环境：℃℃、绝缘：大于Ω三、按键说明●功能选择键●键：移位键●▲键：数据键四、显示说明●电流表显示方式说明：-当显示值 < 时，显示三位小数，即：-当≤显示值 < 时，显示二位小数，即：-当≤显示值 < 时，显示一位小数，即：-当≤显示值 < 时，不显示小数位，即：-当显示值≥时，指示灯点亮，显示为：●电压表显示方式说明：-当显示值 < 时，显示一位小数，即：-当≤显示值 < 时，不显示小数位，即：-当≤显示值 < 时，指示灯点亮，显示为：-当≤显示值 < 时，指示灯点亮，显示为：-当显示值≥时，指示灯点亮，显示为：五、参数设置持续按下（初始密码为“”）●数码管显示“――――”，按任意键，数码管闪烁显示“”。

●操作按键，依次输入密码：键：由左至右选择闪烁位▲键：从～改变闪烁位的数值。

键：确认数据，校验已输入的密码值。

密码输入正确时，进入参数设置程序：三相变比同时修改：●三排数码管及指示灯同时闪烁显示当前电压表／电流表的比例系数●操作键，选择需要修改的数字位（闪烁位）●操作▲键，修改当前闪烁位的数值例：倍率应设置●持续按下键超过秒，确认并保存当前数据，退出操作。

●短时按下键,确认当前数据,进入步骤:仅修改相变比.(注:三相变比相同,无需操作此项)六、运输存贮与保修期限产品在运输和拆封时不应受到剧烈冲击，并根据《仪器仪表包装通用技术条件》规定运输和存贮。

库存和保管应在原包装条件下存放在支架上，叠放高度不应超过层。

多功能电力仪表用户手册一、产品简介该系列产品是一种具有可编程测量、显示、数字通讯和电能脉冲输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。

实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。

二、技术参数三、安装与接线3．1 仪表尺寸3．2 安装方法(1) 在固定配电柜开开孔尺寸大小的孔；(2) 取出仪表，松开螺丝，取下固定支架；(3) 仪表由前插入安装孔；(4) 插入仪表固定支架，并拧紧螺丝固定仪表。

3．3端子接线图三相四线接线图三相三线接线图(注1：尺寸不同接线方式都相同)（注2：电流线星号为进线，进出线接反，电能计量到反相电能。

）四、编程操作4．1 进入和退出编程状态进入编程状态:在测量显示状态时按住“SET”键1秒钟，进入密码认证页面，使用“◄”键,“▲”键和“▼”键输入密码(默认用户密码为1111)，再按“SET”键就进入编程状态页面。

注意：如果输入密码按“SET”键后，退出到测量显示状态，则表示输入密码不正确。

退出编程状态：在编程状态，一直按住“SET”键2秒钟，退出编程状态，会提示用户选择是否保存设置值，“yes”保存设置值，“no”不保存设置值。

按“SET”键保存，按其它键不保存。

4．2 编程操作中按键的使用功能键SET：确认设置值，进入下一项设置或退出设置。

位选键◄：循环选定要设置的数码管，选定的数码管呈闪烁状态。

增加键▲：改变闪烁位数码管的数值(数码管数值从0到9循环)。

减小键▼：改变闪烁位数码管的数值(数码管数值从9到0循环)。

5．3设置参数说明序号序号内容说明显示范围进入菜单密码CodE 0~9999说明：输入进入菜单的密码，只有密码正确才能进入菜单，出厂预设值为11111 接线方式NEt 3P3L、3P4L说明：3P3L三相三线接法、3P4L三相四线接法2电压倍率Pt 1~9999说明：本项设定的为线路所用PT的倍率，出厂预设定为1，如线路所用PT类型为：10kV/1 00V，则该项整定值为1003电流倍率Ct 1~9999说明：本项设定的为线路所用CT的倍率，出厂预设定为1，如线路所用CT类型为：600A/5 A，则该项整定值为1204显示方式diSP 0~99说明：0为固定显示方式，手动切换显示项；1~99设置页面为自动切换，设置的值为显视的间隔时间，单位秒5通信地址Addr 1~247 说明：仪表地址，多机通信时用于识别本机6通信波特率bAUd 2400、4800、9600、19200、38400 说明：用于设定RS485通讯的波特率，出厂预设值为96007通信数据格式dAtA n.8.1、o.8.1、e.8.1、n.8.2说明：n.8.1无校验位8个数据位1个停止位、o.8.1奇校验8个数据位1个停止位、e.8.1偶校验8个数据位1个停止位、n.8.2无校验位8个数据位2个停止位8电能清0 Eclr yes、no 说明：yes电能数据清0，no电能数据不变9保存参数修改值选择SAVE yes、no 说明：yes保存参数修改值，no以前参数值不变10菜单进入密码Code 0~9999 说明：设置进入菜单的密码，密码预设值为1111五、面板说明与测量信息显示页面内容说明1三相电压分别显示电压Ua、Ub、Uc(3相4线)或Uab、Ubc、Uca(3相3线)，单位为V，在K指示灯亮的情况下为KV。

PMC-53M三相数字式多功能测控电表用户手册深圳中电电力技术有限公司危险和警告本设备只能由专业人士进行安装，对于因不遵守本手册的说明所引起的故障，厂家将不承担任何责任。

触电、燃烧或爆炸的危险⏹设备只能由取得资格的工作人员才能进行安装和维护。

⏹对设备进行任何操作前，应隔离电压输入和电源供应，并且短路所有电流互感器的二次绕组。

⏹要用一个合适的电压检测设备来确认电压已切断。

⏹在将设备通电前，应将所有的机械部件，门和盖子恢复原位。

⏹设备在使用中应提供正确的额定电压。

不注意这些预防措施可能会引起严重伤害。

本说明书版权属深圳市中电电力技术有限公司所有，未经书面许可，不得复制，传播或使用本文件及其内容，违犯者将要对损坏负责。

深圳市中电电力技术有限公司保留所有版权。

我们已经检查了本手册关于描述硬件和软件保持一致的内容。

由于不可能完全消除差错，所以我们不能保证完全的一致。

本手册中的数据将定期审核，并在下一版的文件中做必要的修改，欢迎提出修改建议。

以后版本中的变动不再另行通知。

目录1 概述 (1)1.1 功能介绍 (1)1.2 系统应用 (2)2 技术指标 (2)2.1 环境条件 (2)2.2 额定参数 (2)2.3 测量准确度指标 (3)2.4 电气绝缘性能 (3)2.5 机械性能 (4)2.6 电磁兼容性能 (4)3 功能介绍 (4)3.1 开关量监视 (4)3.2 继电器操作 (5)3.3 事件顺序记录(SOE) (5)4 典型接线图 (5)4.1 三相星形系统的接线 (6)4.2 三相三角形系统的接线 (7)5 安装使用 (8)5.1 安装 (8)5.2 端子接线 (8)5.3 装置故障分析 (12)6 质量保证 (12)6.1 新装置质量保证 (12)6.2 装置升级 (12)6.3 装置质保限制 (12)7 附图 (13)8 手册变更记录 (14)1 概述1.1 功能介绍PMC-53M是三相数字式多功能测控电表，广泛用于工业、商业、民用电力系统和变电站中。

三相电子式多回路电能表使用说明书产品特点：实时数据显示项部分显示字符功能注：1、当功率或功率因数为负时，数据显示左边第一个有负号指示。

2、若发生断相、过压、欠压事件，则在相应显示页面的相应显示项后会显示发生该事件的相序符号。

4、显示项功能四、 显示操作1、显示屏1-1、仪表采用黑白点阵LCD 显示屏，白底黑字，白色背光。

2-2、当长时间未操作仪表时，仪表背光会自动熄灭（背光延时时间可通过菜单设置）。

2、按键翻页操作通过按键”、 ”可以在有功电能、无功电能、电压、电流、有功功率、无功功率、功率因素、时间/日期/通讯 DTSD9180M-4P系列三相电子式多回路电能表是一款 专门针对通信基站能耗监控方案，而开发设计的智能化 数据采集仪表。

采用高性能计量芯片，精度高、测量参 数多、集多种功能于一体，实现一表多用。

采用大屏LCD中文显示，白色背光，一屏可显示多行参 数。

具有欠压、过压、断相等事件告警提示，仪表本 体具有DO输出功能。

脉冲指示及输出功能，R S 485通 讯接口，协议符合YD/T 1363《通讯局（站）电源、 空调及环境集中监控管理系统》的相关要求。

适合用于通讯基站（房）市电、油机、支路I（空调）、支路II（DC直流屏用电）三相用电监测 ，或者数 据中心等需要多回路三相用电监测的场合。

KKDTSD9180M-4P-A/0-20160427仪表自动循环显示及按键切换显示顺序：电压单位符号 电流单位符号kvar PF E/O/NkW 显示字符含义说明显示字符含义说明VA kWh 有功电能单位符号有功功率单位符号无功功率单位符号功率因素符号偶/奇/无校验位Kvarh无功电能单位符号！1、如果不按说明书操作会发生意外，而且会导致产品毁坏。

2、本说明书中所提供信息可不经事先通知进行修改。

3、本公司对所述信息保留解释权。

警告声明：3、按键编程操作通过长按 “SET” 键3S可以进入设置界面，修改编程密码“9180”进入设置主菜单。

DTSD1277型DSSD1277-B型三相电子式多功能电能表使用说明书安装、使用产品前请阅读使用说明书石家庄科林自动化有限公司目录1概述.................................................................................................................................... 错误！未定义书签。

2工作原理............................................................................................................................ 错误！未定义书签。

3技术参数............................................................................................................................ 错误！未定义书签。

3.1主要型号 ............................................................................................................................... 错误！未定义书签。

3.2主要技术参数 ....................................................................................................................... 错误！未定义书签。

3.3抄表及全失压电池 ............................................................................................................... 错误！未定义书签。

1、概述电子式三相多功能电能表是采用先进的微电子技术、计算机技术和SMT制造技术，由我公司精心设计和制造的新一代电能表，它可以直接精确地测量每一相正向反向的有功和无功电能，并依据相应费率和需量等要求进行处理。

并可显示当前各相电流电压及电网频率。

全部性能指标符合JB/T7565-95《多功能电度表》的技术要求，本系列产品具有四种费率、12个时段、4套日时区、百年日历时钟、红外遥控编程抄表、并具有RS485通讯接口以及脉冲输出等功能，是适应电能管理现代化的理想计量器具。

2、工作原理V3、规格型号（见表1）4、技术指标4．1仪表常数三相四线1600imp/kW·h 1600imp/kvar·h三相三线1600imp/kW·h 1600imp/kvar·h4．2基本误差（见表2）平衡负载时基本误差极限表24．3起动在额定电压、参比频率及COSφ=1.0(或SINφ=1.0的条件下，负载电流为0.003Ib(0.5级)、0.004Ib(1.0级)、0.005Ib(2.0级))电能表应能连续计量电能。

4．4潜动电压回路加额定电压115%，电流回路断开无电流应没有电能脉冲输出。

4．5费率工作参数时钟准确度：日误差≤0.5s（23℃）电池容量：≥1000mAn停电后数据保存时间：≥10年（用新电池时）停电换电池数据保存时间：≥1h4．6电气参数正常工作电压：0.8～1.2额定电压绝缘电压：≥2000V（AC）电压回路功耗：≤2W和10VA停电后电池功耗：≤10μA停电抄表电源电压：6.0V（DC）4．7气候条件正常工作温度：-20℃～+55℃极限工作温度：-25℃～+70℃存储和运输温度：-25℃～+70℃年平均湿度≤75%一年中的30天（以自然方式扩散）湿度可达95%，其余时间有时可达85%。

4．8机械参数：外型尺寸：289mm×170mm×96mm重量：约3Kg5、电表的安装和接线5．1 电表上部有挂钩螺钉孔用M4挂钩螺钉，电表下部有2个安装孔用M4×10或M4×12自攻螺钉固定在接线板上（图1）。

数显三相电流电压表使用说明书一、概述该产品是采用单片机设计而成的最新产品，具有以下特点：1、正四位显示，0-99992、高位AD转换，精度高。

3、单片机设计，抗干扰性能强4、具有多项菜单编程，可灵活操作5、量程准确，性能可靠6、功能扩展方便，可扩展报警输出口及可编程单元。

二、通用技术指标1、工作电源：AC220V±10% 50/60HZ2、功耗：<1.５W3、精度：RMS测量0.5%级4、工作环境：-10℃-50℃5、储存环境：-20℃-75℃6、绝缘：大于5MΩ三、按键说明●SET 键：功能选择键●键：移位键●▲键：数据键四、显示说明●电流表显示方式说明：-当显示值 < 10A时，显示三位小数，即：X.XXX A-当10A ≤显示值 < 100A时，显示二位小数，即：XX.XX A-当100A ≤显示值 < 1000A时，显示一位小数，即：XXX.X A-当1000A ≤显示值 < 10000A时，不显示小数位，即：XXXX A-当显示值≥10000A时，KA指示灯点亮，显示为：XX.XX KA●电压表显示方式说明：-当显示值 < 1KV时，显示一位小数，即：XXX.X V-当1KV ≤显示值 < 10KV时，不显示小数位，即：XXXX V-当10KV ≤显示值 < 100KV时，KV指示灯点亮，显示为：XX.XX KV-当100KV ≤显示值 < 1000KV时，KV指示灯点亮，显示为：XXX.X KV-当显示值≥1000KV时，KA指示灯点亮，显示为：XXXX KV五、参数设置.5.1 持续按下SET 键超过3秒，进入编程密码校验程序：（初始密码为“1234”）●数码管显示“――――”，按任意键，数码管闪烁显示“0000”。

●操作按键，依次输入密码：键：由左至右选择闪烁位▲键：从0～9改变闪烁位的数值。

SET 键：确认数据，校验已输入的密码值。

PMC-43系列三相数字式多功能测控电表使用说明书(PMC-43M / PMC-43I / PMC-43V)（V1.0）深圳市中电电力技术有限公司PMC-43系列三相数字式多功能测控电表深圳市中电电力技术有限公司危险和警告本设备只能由专业人士进行安装，对于因不遵守本手册的说明所引起的故障，厂家将不承担任何责任。

触电、燃烧或爆炸的危险⏹设备只能由取得资格的工作人员才能进行安装和维护。

⏹对设备进行任何操作前，应隔离电压输入和电源供应，并且短路所有电流互感器的二次绕组。

⏹要用一个合适的电压检测设备来确认电压已切断。

⏹在将设备通电前，应将所有的机械部件，门和盖子恢复原位。

⏹设备在使用中应提供正确的额定电压。

不注意这些预防措施可能会引起严重伤害。

本说明书版权属深圳市中电电力技术有限公司所有，未经书面许可，不得复制，传播或使用本文件及其内容，违犯者将要对损坏负责。

深圳市中电电力技术有限公司保留所有版权。

我们已经检查了本手册关于描述硬件和软件保持一致的内容。

由于不可能完全消除差错，所以我们不能保证完全的一致。

本手册中的数据将定期审核，并在下一版的文件中做必要的修改，欢迎提出修改建议。

以后版本中的变动不再另行通知。

PMC-43系列三相数字式多功能测控电表深圳市中电电力技术有限公司目录1 概述 (1)1.1 功能介绍 (1)1.2 系统应用 (2)2 技术指标 (2)2.1 环境条件 (2)2.2 额定参数 (2)2.3 测量准确度指标 (3)2.4 电气绝缘性能 (4)2.5 机械性能 (4)2.6 电磁兼容性能 (4)3 功能介绍 (5)3.1 电能 (5)3.2 开关量监视 (5)3.3 模拟量输出（AO）功能 (5)3.4 事件顺序记录(SOE) (5)4 典型接线图 (5)4.1 三相星形系统的接线 (6)4.2 三相三角形系统的接线 (7)5 安装使用 (7)5.1 安装 (7)5.2 端子接线 (7)5.3 面板操作 (9)5.4 装置故障分析 (14)6 质量保证 (15)6.1 新装置质量保证 (15)6.2 装置升级 (15)6.3 装置质保限制 (15)7 附图 (16)7.1 安装尺寸图 (16)7.2 典型端子图 (16)8 手册变更记录 (17)1概述1.1功能介绍PMC-43系列是三相数字式多功能测控电表，广泛用于工业、商业、民用电力系统和变电站中。
