直流电源柜出厂检验规程

交、直流配电柜巡回检查、维护制度范文一、巡回检查1. 巡查频率为确保直流配电柜的正常运行，每月进行一次巡回检查，同时在发生突发情况或特殊情况下，随时进行必要的检查。

2. 检查内容（1）检查配电柜外观情况，如有任何损坏或异常，立即记录并报告上级。

（2）检查配电柜的接地情况，确保接地良好。

（3）检查电流表和电压表的工作状态，如有故障或不准确，及时更换或修理。

（4）检查各设备的运行情况，确保正常工作。

（5）检查设备的温度，如有过热现象，立即采取措施消除隐患。

（6）检查连接线是否牢固，如有松动或破损，立即修复。

3. 检查记录每次巡回检查都应当记录下来，包括巡查时间、巡查人员、巡查内容、巡查结果等，以便日后查阅和分析。

二、维护措施1. 清洁维护（1）定期对直流配电柜进行清洁，包括表面和内部的清洁工作。

（2）清洁过程中，注意使用干布或者适当的清洁剂，不使用水或其他液体直接清洗。

（3）清洁过程中，应当切断电源，确保安全。

2. 检修维护（1）定期对直流配电柜进行检修，包括检查设备的内部结构、连接线路、继电器等。

（2）对于损坏或故障的设备，应及时更换或修理，确保其正常运行。

（3）检修过程中，应当切断电源，确保安全。

3. 维护记录每次维护都应当记录下来，包括维护时间、维护人员、维护内容、维护结果等，以便日后查阅和分析。

四、安全措施1. 工作人员必须穿戴符合要求的工作服，佩戴好防护用具，确保个人安全。

2. 工作人员必须经过专业的培训，熟悉直流配电柜的工作原理和操作流程。

3. 工作人员进入配电柜维修的时候，必须切断电源，确保安全。

4. 禁止在直流配电柜附近存放易燃、易爆物品，确保周围环境的安全。

五、应急处理在发生突发情况或特殊情况下，应立即采取应急处理措施，包括但不限于：（1）切断电源，确保人员安全。

（2）及时报告上级，寻求专业人士的帮助。

（3）在处理过程中，必要时可以暂时绕过配电柜，保证其他设备的正常供电。

六、整改措施对于巡回检查和维护中发现的问题，应及时将问题上报，组织专业人员进行处理。

附件9：直流电源系统技术标准（附编制说明）国家电网公司目录1 总则 (1)2 引用标准 (1)3 使用条件 (1)3.1 正常使用的环境条件 (1)3.2 正常使用的电气条件 (2)4 型号与基本参数 (2)4.1 型号 (2)4.2 基本参数 (2)5 通用技术要求 (3)5.1 系统组成 (3)5.2 各部件要求 (3)5.3 结构与元器件的要求 (4)5.4 电气间隙和爬电距离 (5)5.5 电气绝缘性能 (5)5.6 防护等级 (6)5.7 噪声 (6)5.8 温升 (6)5.9 蓄电池组容量 (7)5.10 事故放电能力 (7)5.11 负荷能力 (7)5.12 连续供电 (7)5.13 电压调整功能 (7)5.14 充电装置的技术性能 (7)5.15 效率 (8)5.16 保护及报警功能要求 (8)5.17 微机监控装置的要求 (9)5.18 电磁兼容性 (10)5.19 谐波电流 (10)6 检验与试验 (10)6.1 出厂试验 (10)6.2 型式试验 (10)6.3 试验项目 (10)6.4 试验方法 (11)7 标志、包装、运输、贮存 (17)7.1 标志 (17)7.2 包装 (18)7.3 运输 (18)7.4 贮存 (18)直流电源系统技术标准编制说明 (20)直流电源系统技术标准1 总则1.1 为了适应电网发展要求，提高设备运行的安全可靠性，加强直流电源系统设备技术管理，特制定本技术标准。

1.2 本标准是依据国家和行业的有关标准、规程和规范并结合国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。

1.3 本标准对直流电源系统设备的技术条件、订货、监造、出厂验收、包装贮运、现场安装、现场验收、试验方法等提出了具体要求。

1.4 本标准适用于国家电网公司系统的发电厂、变电所及其他电力工程对直流电源装置的技术管理。

2 引用标准以下为输电设备设计、制造及试验所应遵循的国家、行业和企业的标准及规范，但不仅限于此：GB 13337.1-1991 固定型防酸式铅酸蓄电池技术条件GB/T 17626.2－1998 电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.12－1998 电磁兼容试验和测量技术振荡波抗扰度试验DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 5044-2004 火力发电厂、变电所直流系统设计技术规定DL/T 459-2000 电力系统直流电源柜订货技术条件DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护规程DL/T 5120-2000 小型电力工程直流系统设计规程DL/T 781-2001 电力用高频开关整流模块国家电网公司电力生产设备评估管理办法（生产输电[2003]95号）国家电网公司关于加强电力生产技术监督工作意见（生产输电[2003]29号）国家电网公司预防直流电源系统事故措施（国家电网生[2004]641号）3 使用条件3.1 正常使用的环境条件3.1.1 海拔不超过1000m。

配电柜产品出厂检验报告引言本报告就某配电柜产品的出厂检验进行详细描述。

出厂检验是确保产品质量的重要环节，通过检验结果可以评估产品是否符合要求，并为用户提供可靠、安全的配电柜产品。

产品概述该配电柜产品是一种用于电力系统的配电设备，用于管理和分配电力供应。

具体配置和功能如下：1. 配电柜外壳材料：优质钢板制成，表面防腐处理。

2. 配电柜尺寸：1200mm * 800mm * 2000mm。

3. 配电柜额定电压：220V-380V。

4. 配电柜额定电流：1000A。

5. 配电柜防护等级：IP54。

检验项目及方法我们对该配电柜进行了多项检验项目，包括外观检验、电气性能检验、保护措施检验及标志和文件检验。

具体的检验项目和方法如下：外观检验1. 外观质量：检查配电柜表面是否平整，无明显划痕或凹陷。

2. 颜色和标识：检查配电柜外观颜色是否均匀，标识是否清晰完整。

3. 防护等级：使用喷水进行喷淋测试，检查配电柜能否有效防护。

电气性能检验1. 额定电压和频率：使用电压表和频率表检测实际电压和频率是否与额定值相符。

2. 额定电流：使用电流表检测实际电流是否在额定电流范围内。

3. 负载开关：检查负载开关是否能正常开关，是否无异常声音。

保护措施检验1. 过载保护：通过人工设置大电流负载进行检验，确保配电柜能够正常断开电源，避免过载损坏设备。

2. 短路保护：通过人工造成短路进行检验，确保配电柜能够迅速切断电源，防止电气事故的发生。

3. 多余接地保护：使用接地测试仪检测接地电阻是否符合要求。

标志和文件检验1. 标志：检查产品标志、警示标识和警告标识是否正确、完整。

2. 文件：检查产品附带的说明书和检测报告是否齐全。

检验结果经过以上检验项目的测试，我们得出以下检验结果：1. 外观检验结果：配电柜外观质量良好，颜色和标识清晰完整，防护等级达到IP54标准。

2. 电气性能检验结果：配电柜额定电压和频率、额定电流都在允许范围内，负载开关能够正常开关。

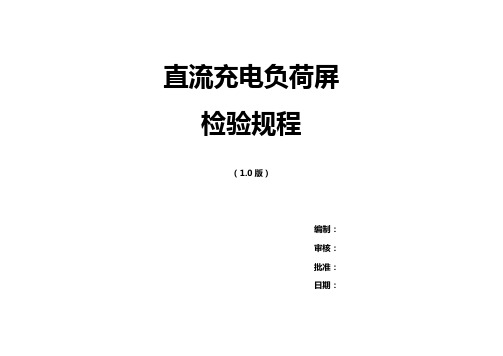

直流屏
检验规程
编制：
审核：
批准：
日期：
附参考文件：DL/T 637-1997《阀控式密封蓄电池定货技术条件》
DL/T 459-2000《电力系统直流电源柜定货技术条件》
DL／T5044-2004电力工程直流系统设计技术规程
DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》
JB/T 9568—2000 电力系统继电器、保护及自动装置通用技术条件
DL/T 5136—2001 火力发电厂、变电所二次接线设计技术规程
JB/T 5777.4-2000 电力系统直流电源设备通用技术条件及安全要求
DL/T 856 一2004电力用直流电源监控装置
PZ20-1智能型高频开关电源直流系统技术使用说明书版本修改修改记录：。

低压开关柜检验规程及成品检验流程一，壳体外形尺寸和外观质量检验壳体高度偏差不大于总高度的5％对角线偏差不大于对角线长度得2％门缝偏差门缝与对应框架横梁或立柱应平行，当门缝长度或宽度不大于1000mm时，门缝与横梁水平偏差或与立柱垂直偏差不大于1mm，当门缝长度或宽度大于1000mm时，门缝与横梁的水平偏差或与立柱的垂直偏差不大于。

同一柜子上下相邻门与门之间应平行，门缝长度不大于1000mm时，两条门缝水平偏差不大于壳体板厚，立柱强度，几何尺寸等符合图纸要求。

壳体喷漆应均匀，附着力强，色彩应符合图纸要求，喷涂层不能有皱纹，流痕，针孔，气泡透底，壳体平面凸凹不应超过3 mm柜体组装要牢靠，门的开启要灵活。

二，电器元器件装配质量所有电器元件型号、规格、数量符合图样要求；元器件的安装、布局符合图纸和工艺要求；面板上的指示灯、按钮、仪表安装均应横平竖直,元器件是否有完整的标志、铭牌，标牌上内容是否正确；元器件安装要牢靠、合理、符合元器件生产厂的安装要求（例如有的元件只能竖装，不允许横装，有的不允许倾斜等）。

电器元件和功能单元中带电部件符合（电气间隙≥8mm 爬电距离≥14mm）规定。

电器元件的裸露带电端子等带电导体距金属构件（如框架、隔板、门板等）的距离不得小于20㎜。

各相的熔断器之间应有挡板，防止一相熔断器熔断时影响相邻的熔断器。

三，线路连接导线连接要牢靠,每个端子只允许连接一根导线（必要时允许连两条导线）.绝缘导线穿越金属构件应有保护导线不受损伤的措施；用线束布线，线束要横平竖直，且横向不大于30㎜，竖向不大于400㎜，应有一个固定点；交流回路的导线穿越金属隔板时，该电路所有相线和零线均应从同一孔中穿过.在可移动的地方，必须采用多股铜芯绝缘导线，并留有长度富裕度；接地保护在连接框架、面板等涂覆件时，必须采用刮漆垫圈，并拧紧紧固件。

：母排表面涂层（如镀镍、搪锡、涂漆）应均匀、无流痕，母排弯曲处不得有裂纹及大于1㎜的皱纹，母排表面应无起皮、锤痕、凹坑、毛刺等。

WORD 格式整理 中国南方电网有限责任公司企业标准南方电网继电保护检验规程Testing regulation on protection equipment of CSG中国南方电网有限责任公司 发 布 Q/CSGICS备案号：目次1范围 (1)2规范性引用文件 (1)3总则 (1)4检验种类及周期 (1)5检验仪器仪表、试验电源的基本要求与配置 (4)6检验前的准备工作 (4)7试验回路接线的一般原则 (5)8外观及回路接线检查 (6)9直流电源接线检查 (8)10装置及二次回路绝缘检查 (9)11电流、电压互感器及其回路检验 (10)12装置检验 (11)13断路器、隔离开关及有关二次回路的检验 (13)14操作箱及其二次回路检验 (13)15通道的检验 (14)16整组试验 (16)17与厂站自动化系统、继电保护信息系统配合开展的检验 (17)18装置投运 (18)19投入运行后的工作 (19)附录1 常用继电器的检验项目 (21)附录2 继电保护装置及通道设备的检验项目 (24)附录3 变电站自动化系统、继电保护信息系统检验项目 (28)前言为指导和规范南方电网继电保护装置及其回路的检验，特制定本标准。

本标准的附录均为规范性附录。

本标准由中国南方电网有限责任公司系统运行部提出。

本标准由中国南方电网有限责任公司系统运行部归口并解释。

本标准的主要起草人：丁晓兵、李一泉、刘锦兰、韩冰、鲁德峰、宁进荣、赵曼勇、周红阳、王斌南方电网继电保护检验规程1范围本标准规定了继电保护装置及其二次回路（以下简称装置）检验的周期、内容及要求。

本标准适用于南方电网各供电单位、并网运行发电企业及用户负责继电保护装置管理和运行维护的单位，有关规划设计、研究制造、安装调试单位及部门均应遵守本标准。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

直流电源系统检修规程1．直流电源检修周期1.1检修周期1.1.1直流装置大修周期为四年，小修周期为二年。

1.1.2蓄电池充放电周期为一年，具体操作方法按生产厂家提供的说明书进行1.2检修项目1.2.1清扫控制盘柜盘面及盘柜内设备灰尘，端子排、二次线整理1.2.2表计校验1.2.3交、直流断路器、指示灯清扫、检查及更换1.2.4交、直流回路绝缘检查1.2.5充电模块检修。

1.2.6监控模块检修。

1.2.7绝缘监测仪检修。

1.2.8蓄电池巡检仪检修。

1.2.9放电装置检修。

1.2.10蓄电池检修。

1.2.11充电装置功能性试验1.2.12检查、紧固所有连接线；1.2.13检查保护回路、信号回路、控制回路、主回路元器件；检查辅助回路；1.2.14检查所有接线有无过热、并紧固所有螺栓；1.2.15检查交直流侧电源开关、接触器及控制开关的触点有无烧伤和不良现象；1.2.16检查所有开关动作是否灵活。

2．检修工艺和质量标准2.1检修工艺2.1.1清扫控制盘柜盘面及盘柜内设备灰尘，使控制盘柜盘面及盘柜内设备整洁、无污痕和积灰，柜门开合灵活无卡塞现象；2.1.2整齐规范控制柜端子排及设备配线、端子号及电缆牌，保证端子号及电缆牌标注清晰可辩，紧固各接线端子，更换锈蚀端子，保证端子无锈蚀现象电气接线牢固，整齐；2.1.3用对线器检查内、外配线，保证电气接线牢固，整齐、正确；2.1.4指示灯完好。

2.1.5检查盘柜面板上控制方式切换开关及按钮操作灵活，无卡塞和把手松脱现象。

2.2绝缘检查2.2.1绝缘检查项目交流回路对地、直流回路对地、交流回路各相间、直流正对直流负、交流回路对直流回路。

2.2.2检验方法及技术要求确认直流屏端子排处交流电缆线头已解开，断开所有接地支路，并将监控器、充电模块、绝缘监测仪等部件从电路中退出，用1000V摇表检查上述绝缘电阻，其值均不得小于10MΩ。

LSK7型触摸屏直流电源微机智能监控系统1、概述:1.1 系统功能⏹监测双路交流供电电压和交流接触器状态，依据两路交流电压的质量优劣实现交流输入的智能切换，双路交流互为备用；⏹监测电池电压及充放电电流，给定均充限压、均充电流、转折电流、转折计时、均充启动电流、定期均充时间、浮充电压温度补偿等参数设定，实现全自动、手动电池充电的智能化管理；⏹支持两段母线的电压、电流实时监测，显示所有电源模块的运行状态、输出电流及环境温度；⏹监测各馈出开关状态、熔断器状态和硅链好坏，及时报警、准确定位；⏹具有闪光电路，支持闪光试验；⏹支持两组电池巡检，单体电池监测，具有过压、欠压和差压报警功能；⏹监测正负母线绝缘阻抗，自动巡检各馈出支路绝缘状况；⏹通过RS485 或RS232标准接口，实现电源系统的“遥信、遥测、遥控、遥调”的四遥功能，施实远程控制。
