低压配电柜验收标准

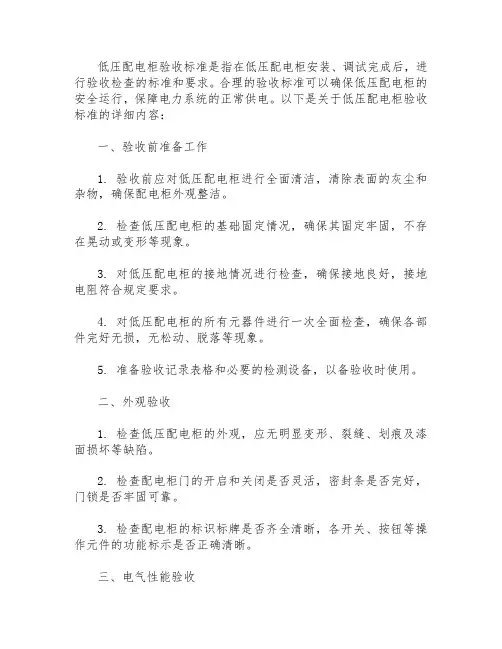

低压配电柜验收标准是指在低压配电柜安装、调试完成后，进行验收检查的标准和要求。

合理的验收标准可以确保低压配电柜的安全运行，保障电力系统的正常供电。

以下是关于低压配电柜验收标准的详细内容：一、验收前准备工作1. 验收前应对低压配电柜进行全面清洁，清除表面的灰尘和杂物，确保配电柜外观整洁。

2. 检查低压配电柜的基础固定情况，确保其固定牢固，不存在晃动或变形等现象。

3. 对低压配电柜的接地情况进行检查，确保接地良好，接地电阻符合规定要求。

4. 对低压配电柜的所有元器件进行一次全面检查，确保各部件完好无损，无松动、脱落等现象。

5. 准备验收记录表格和必要的检测设备，以备验收时使用。

二、外观验收1. 检查低压配电柜的外观，应无明显变形、裂缝、划痕及漆面损坏等缺陷。

2. 检查配电柜门的开启和关闭是否灵活，密封条是否完好，门锁是否牢固可靠。

3. 检查配电柜的标识标牌是否齐全清晰，各开关、按钮等操作元件的功能标示是否正确清晰。

三、电气性能验收1. 进行低压配电柜的漏电保护器验收，确保漏电保护装置的动作时间符合要求，保护功能正常。

2. 检查低压配电柜的过载保护器和短路保护器，确保其额定动作电流和动作时间符合设计要求。

3. 对低压配电柜的接线端子进行逐一检查，确认接线端子的紧固可靠，无松动现象。

4. 检查低压配电柜的接线端子和导线的连接是否牢固，无氧化、腐蚀等现象。

5. 检查低压配电柜的接地装置，保证接地连接可靠，接地电阻符合规定。

6. 对低压配电柜的绝缘电阻进行测试，确保绝缘电阻值符合规定要求。

7. 对低压配电柜的运行试验进行检查，确保各断路器、接触器等元器件的动作可靠，无异常声响和发热现象。

四、保护功能验收1. 检查低压配电柜的过压保护、欠压保护、缺相保护等功能，确保各项保护功能正常可靠。

2. 检查低压配电柜的短路保护、过载保护等功能，确保各项保护功能符合设计要求。

五、验收记录和报告1. 验收员应当按照实际验收情况填写验收记录表格，并在上面签字确认。

低压配电柜检验标准
低压配电柜是工业生产中常见的一种电气设备，其作用是对电能进行分配和控制，保障生产设备的正常运行。

为了确保低压配电柜的安全可靠运行，我们需要严格按照相关的检验标准进行检验。

本文将介绍低压配电柜的检验标准，以便相关人员能够更好地进行检验工作。

首先，我们需要对低压配电柜的外观进行检验。

外观检验主要包括外壳、接地、标志标识等方面。

外壳应该完好无损，没有变形、裂纹等缺陷，接地应该牢固可靠，标志标识应该清晰可见。

同时，还需要检查配电柜的门锁、门闩等是否完好，确保在运行过程中能够有效地防止他人误操作。

其次，我们需要对低压配电柜的内部进行检验。

内部检验主要包括连接件、绝缘、热继电器等方面。

连接件应该牢固可靠，没有松动现象，绝缘应该完好，没有破损、老化等情况，热继电器应该能够灵敏可靠地进行动作。

在进行内部检验时，需要注意配电柜的通风情况，确保内部温度不会过高，影响设备的正常运行。

最后，我们需要对低压配电柜的运行情况进行检验。

运行检验主要包括负载、
开关动作、保护动作等方面。

负载检验需要确保配电柜在额定负载下能够正常运行，开关动作需要确保开关能够灵活可靠地进行动作，保护动作需要确保在发生故障时能够及时有效地进行保护。

在进行运行检验时，需要特别注意安全措施，确保检验过程中不会对人员和设备造成危险。

综上所述，低压配电柜的检验工作是非常重要的，只有严格按照相关标准进行
检验，才能确保配电柜的安全可靠运行。

希望相关人员能够认真对待检验工作，确保每一台低压配电柜都能够符合标准要求，为工业生产提供可靠的电能支持。

低压柜配电柜检测验收标准
一、外观检查
1. 柜体外观应平整、光滑，无明显划痕、变形、裂纹等现象。

2. 面板上的标识应清晰、准确，且符合设计要求。

3. 柜体内部的元件、导线、端子等应排列整齐，无杂乱现象。

4. 柜体门锁、手柄等应灵活可靠，无卡滞现象。

二、性能测试
1. 测试柜体的绝缘电阻，应符合国家相关标准。

2. 测试柜体的耐压性能，应符合国家相关标准。

3. 测试柜体的接地电阻，应符合国家相关标准。

4. 测试柜体的温升，应符合国家相关标准。

5. 测试柜体的噪声等级，应符合国家相关标准。

6. 测试柜体的防护等级，应符合设计要求。

7. 测试柜体的电磁屏蔽性能，应符合设计要求。

8. 测试柜体的防雷保护功能，应符合设计要求。

9. 测试柜体的电气性能，应符合设计要求。

10. 测试柜体的动作特性，应符合设计要求。

11. 测试柜体的安全保护装置，应符合设计要求。

12. 测试柜体的操作手柄、按钮、指示灯等元件的动作性能，应符合设计要求。

13. 测试柜体的机械连锁装置，应符合设计要求。

14. 测试柜体的防误操作功能，应符合设计要求。

15. 测试柜体的远程控制功能，应符合设计要求。

16. 测试柜体的记录功能，应符合设计要求。

17. 测试柜体的自我诊断功能，应符合设计要求。

18. 测试柜体的其他特殊功能，应符合设计要求。

三、安全检查
1. 检查柜体内部元件、导线的安装是否牢固，不应有松动现象。

2. 检查柜体内部的元件、导线的标识是否清晰、准确。

低压开关柜验收规范
对低压开关柜进行验收，要求按照《低压装置安装工程施工及验收规定》进行验收，满足安装施工及电气设备验收质量标准。

一、检验设备技术要求
1、检验开关柜设备的技术要求，主要包括外观、开关柜尺寸及外壳等。

开关柜的尺寸和形状要求符合配电柜的设计图，外表要求整齐、平整，外壳要厚实，无损坏、裂痕现象。

2、检验开关柜内部的装置情况：开关柜内部的装置安装应当紧固，
夹紧无松动现象；接线应当牢固实效，接头无掉落现象。

3、检验开关柜内部接线、跳线及接地：接线应当牢固无松动、连接
可靠；跳线应当绝缘，无损坏现象；开关柜接地应当牢固，动线接地合格，确保电气安全。

4、检验开关柜的电气性能：检验开关柜各接头的接触性能，不宜有
掉落、接触不良的现象；检查各模块的电气性能，当电压，电流达到设计
要求时，要求能正常运行，无抖动等现象。

二、检验过程
1、外观及尺寸检查：检查开关柜外表整齐、平整，查看外壳厚度及
钣金连接件是否固定；尺寸检查要求符合开关柜图纸。

2、安装的检查：设备检查要求夹紧牢固，保护装置完整，元器件。

配电柜、配电箱国家验收规范依据配电柜（箱）是配电系统的末级设备。

配电柜是电动机控制中心的统称。

配电柜使用在负荷比较分散、回路较少的场合；电动机控制中心用于负荷集中、回路较多的场合。

由于配电柜使用的特殊性，我们在制作此柜体前必须依照国家规范的标准进行加工，下面就是国家的验收规范，有需要的赶紧的收藏吧！标准号年份按最新的执行：1、 GB50254《电气装置安装工程低压电器施工及验收规范》2、GB2682《电工成套装置中指示灯和按钮颜色》3、GB2681《电工成套装置中导线颜色》4、GB4208《外壳防护等级（IP代码）》5、GB7251《低压成套开关设备》6、GB9466.1《低压成套开关设备基本试验方法》7、GB50303《建筑电气工程质量验收规范》8 、GB50150《电气装置安装工程电气设备交接试验标准》9、GB50171《电气装置安装工程盘、柜及二次回路结线施工及验收规范》10、IEC439-1 《成套低压开关设备和控制设备》11、IEC364 《建筑物电气装置》12、IEC439-3 《对非专业人员使用的低压开关设备和控制设备》13、JB2436《电力传输控制装置用铜制裸压接端头》14、要符合国家、地方质量验收规范及供电局的要求。

15、配电箱（柜）系统图的相关参数要求：1、一般要求：1.1、配电箱、柜的所有技术指标必须符合规范及设计要求。

明确生产的产品执行的标准（国家标准GB7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。

1.2、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料（洽商）表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。

1.3、根据工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。

2、箱（柜）体部分：2.1配电箱、柜的板材的各种指标必须符合国家的有关要求。

高压低压配电柜的质量监控与验收标准高压低压配电柜在电力系统中起着至关重要的作用，对于保障电力设备的安全运行和发挥正常功能具有重要意义。

为了确保配电柜的质量，需要进行质量监控和验收。

本文将探讨高压低压配电柜的质量监控与验收标准。

一、质量监控1. 设计与制造监控高压低压配电柜的设计与制造应符合国家标准和规范要求。

首先，需要进行设计评审，确保设计方案符合实际需求并具备安全可靠的特性。

其次，在制造过程中，应加强材料管理，确保所使用的材料符合标准，并采取合适的工艺控制，确保制造质量。

2. 工艺控制监控高压低压配电柜的制造过程中应该建立严格的工艺控制措施，确保每个制造环节都按照规定进行。

包括接线、焊接、固定等工艺操作都应符合标准要求。

此外，还应定期进行工艺控制检查和问题整改，以确保质量稳定可靠。

3. 试验与检验监控在配电柜制造完成后，应进行一系列的试验和检验。

试验包括高压试验、绝缘阻抗试验、机械试验等，以验证配电柜的绝缘性能、安全可靠性、机械强度等。

检验主要包括外观检查、尺寸检查、配件检查等，确保配电柜的外观无损坏、尺寸符合要求、配件完整。

二、验收标准高压低压配电柜的验收应按照一定的标准进行。

以下是常见的验收标准：1. 外观验收外观验收主要是检查配电柜外观是否完好无损。

应检查配电柜箱体是否平整、表面是否无划伤、漆面是否光滑、标志是否清晰等。

同时，还应检查门锁、密封条等附件是否完好。

2. 尺寸验收尺寸验收主要是检查配电柜的各项尺寸是否符合设计要求。

应检查高度、宽度、深度等各个尺寸是否与设计图纸一致，并检查各个间隔、通道的尺寸是否满足要求。

3. 电气性能验收电气性能验收是配电柜验收的重要内容。

包括以下几个方面：额定电流、额定电压、开关能力、过载和短路保护等。

应通过检测配电柜在额定电流下的工作是否正常，开关动作是否准确可靠，并进行保护装置的检测。

4. 绝缘性能验收绝缘性能验收是针对高压低压配电柜的绝缘状况进行检测。

低压配电柜是电力系统中的重要设备之一，用于将高压电能转换为低压电能，并分配给各个电气设备和用电负荷。

为了确保低压配电柜的安全性和可靠性，进行验收是必不可少的环节。

下面，我将为您介绍低压配电柜验收的标准和要求。

一、设备基本信息验收1. 配电柜清晰标识：验收时应确认配电柜上是否有清晰的标识，包括设备名称、型号、额定电流、额定电压等信息。

2. 设备台账完整：检查设备台账是否齐全，包括设备的出厂合格证、产品技术文件等。

3. 设备外观检查：检查设备外观是否完好，无明显变形、损坏或破损现象。

二、电器性能验收1. 额定电流和电压：验证配电柜的额定电流和电压是否符合设计要求，并核对与设备台账上的信息是否一致。

2. 过载和短路保护：通过模拟实际使用场景，测试配电柜的过载和短路保护功能，确保在异常情况下能及时切断电源。

3. 电器元件的选择和安装：检查配电柜中的电器元件是否符合规范要求，并确认其正确安装、可靠连接。

4. 过温保护：验证配电柜是否具备过温保护功能，能够在过热情况下自动切断电源，确保设备安全运行。

三、线路连接验收1. 电缆绝缘检查：检查配电柜的进线和出线电缆绝缘情况，确保绝缘性能良好，无漏电现象。

2. 线路连接可靠性：检查配电柜内外线路连接是否牢固可靠，无松动、接触不良等问题。

3. 接地系统：验证配电柜的接地系统是否符合规范要求，确保人身安全和设备的正常工作。

四、环境条件验收1. 温度和湿度：检查配电柜所在环境的温度和湿度是否符合设备要求，确保设备正常工作。

2. 通风和散热：验证配电柜是否具备良好的通风和散热条件，防止设备过热损坏。

3. 环境污染和腐蚀：检查配电柜周围环境是否存在污染和腐蚀物质，确保设备不受其影响。

五、操作和维护验收1. 操作说明书：检查配电柜是否配备了详细的操作说明书，包括开关操作、故障排除等内容。

2. 维护手册和备件清单：核对配电柜是否提供了维护手册和备件清单，便于后期维护和更换损坏部件。

低压配电柜MNS技术规范1. 适用范围本规范适用于低压配电柜MNS的设计、制造、检验及验收。

2. 参考标准本规范参考以下标准：- GB 7251.1-2017《低压成套开关设备和控制设备》- GB .1-2016《低压成套开关设备和控制设备》- GB -2016《低压电器设备安装工程施工及验收规范》3. 技术要求3.1 架构低压配电柜MNS采用模块化设计，每个模块之间应当符合以下要求：- 门与门框应当保持相等距离，且在有人工作区域不得大于2.0mm；- 相邻穿线槽间应当保持相等距离，且在有人工作区域不得大于2.0mm。

3.2 绝缘低压配电柜MNS的架构和外壳应当采用绝缘材料，并符合以下要求：- 绝缘材料不能分解、脆化或者粘软；- 绝缘材料的绝缘电阻应当符合标准要求，不得低于1MΩ。

3.3 电气性能低压配电柜MNS应当符合以下电气性能要求：- 额定电压：AC 400V，DC 220V- 额定电流：100A-4000A- 抗短路能力：50KA- 工频耐受电压：AC 2500V/1min- 外观检查：外观应当无损伤、损坏、漏电、迹象、变形。

4. 设计要求低压配电柜MNS在设计过程中应当符合以下要求：- 应当满足使用、运输、维护、合理分布、过载、短路等要求；- 确保配电柜在1m内每个接线处的标记符合标准要求，接线端子位置标记应当清晰明了；- 应具有漏电保护功能。

5. 制造和检验要求生产制造低压配电柜MNS应当符合以下要求：- 应当采用先进的制造工艺和合理的工艺流程；- 在测量和校验控制系统之前，应当对低压配电柜MNS进行初次检查，以确保各承载元件的固定合理、连接牢固、接触良好等。

6. 验收要求低压配电柜MNS验收应当符合以下要求：- 检查低压配电柜MNS的设计文件、制造过程、试验记录等，并应当符合标准要求；- 低压配电柜MNS产品应当符合生产许可证或者国家强制性认证规定。

7. 备品备件及售后服务要求- 应当有合格的备品备件及售后服务措施；- 确保备品备件的还原性、互换性等。

低压开关柜、配电柜验收规范标准一、低压开关柜外观尺寸与电器元件质量检查按照质量管理理论，产品质量仅靠最后的出厂检验是远远不够的。

新的管理理论强调全面质量管理，强调全员参与、全过程参与。

在低压开关柜的装配过程中，每一个大的工序完工后，都要进行检验，确保每道工序质量符合要求。

开关柜装配过程中要进行四道工序检验。

1.外形尺寸和外观质量检验开关柜柜体现在大多采用组装方式。

即将经过机械加工的立柱、横梁、门板、隔板、侧板等部件进行装配成为柜体。

外形尺寸检查一是检查机械加工质量，二是检查装配质量。

外形尺寸包括柜子的高、宽、深。

对配电设备，高度一般为1800~2200㎜、六个宽度(柜体正面及背面上、中、下共六个尺寸)、六个深度(左侧及右侧上、中、下共六个尺寸)。

有关标准给出了允许的偏差范围。

偏差不超过规定值，就判合格;超过规定值，但偏差不到规定值的一倍，就不得分，偏差超过规定值(一般为1%)的一倍，就判为不合格。

另一个尺寸是对角线之差。

这是检验框架装配的垂直度的。

有关标准规定:当对角线尺寸在1800㎜~3000㎜之间时，对角线尺寸之差不超过5㎜，就算合格。

第三个是门缝偏差。

一般门缝长度不超过1000㎜时，门缝宽、窄偏差不得超过1㎜;门缝长度超过1000㎜时，门缝偏差不得超过1.5㎜(同一间隙)或2.5㎜(两条门缝的平行间隙)。

柜体外观主要是门板、侧板、顶板等的涂覆层质量和平整度。

涂覆层有喷塑或喷漆等几种，总的要求是均匀、附着力强、喷涂层厚度达到规定要求，色彩一致并符合规定，喷涂层不能有皱纹、流痕、针孔、气泡透底，无划痕等。

平整度的要求是每米内的凹凸不超过3㎜。

此外，还要求柜体组装要牢靠，门的开启要灵活等。

2.电器元器件装配质量检查检查的内容为:(1)所用元器件型号、规格、数量是否符合图样要求;(2)元器件的安装、布局是否符合工艺要求;(3)面板上的指示灯、按钮、仪表均应横平竖直(设计时，还应考虑人机工程学的要求，例如钮、仪表等不能安装在太高或太低的位置，否则操作和观察均不方便);(4)元器件是否有完整的标志、铭牌，标牌上内容是否正确;(5)元器件安装是否牢靠、合理、符合元器件生产厂的安装要求(例如有的元件只能竖装，不允许横装，有的不允许倾斜等)。
