●案例分析1:钻孔桩断桩事故分析---某高速公路一座分离式公交7段1号桩，桩长42.5m，桩径1.4m，钻孔-成孔-清孔-下钢筋笼-下导管-清孔-浇筑水下混凝土（罐车，泵车作业），各工序均正常。
每罐混凝土约为7立方米，现场技术员和监理人员均实测每罐车混凝土灌注的上升高度和导管埋深，待灌完第七罐车后，发现导管埋深已达到8.2m时，监理要求提升导管并卸除一节导管（一节长2.5m），现场技术人员及现场负责人不同意，他们想每两节导管卸一次，这样待第8罐混凝土浇筑后，实测导管埋深已达12m了。
这时想提升导管发现导管提不上来，操作人员强行摇动导管，开动卷扬机上提，突然导管在上部第2节与第3节接头处拉断，孔内泥浆水开始进入导管，这时监理发现问题立即报监理组，监理组要求立即停止施工，但施工队仍采取抽孔内水，待露出第三节导管后又用提升的方法强行提升导管，一段时间后导管还是提不出来，然后重新下了导管（孔深还有7.1m，导管长10m，下埋约2m），在导管口架上料斗继续浇筑混凝土，此时监理人员已离开现场，施工队一直将桩浇筑完毕。
施工队按正常的程序报验7段1号桩，并将资料报到监理人员手上，监理人员未签认，一星期后施工队正常上报该桩进行小应变动测，动测结果该桩为B类桩。
★事故情况分析及处理方法如下:1、第7罐车混凝土浇筑后，导管埋深达8.2m。
可卸掉一节或两节导管，卸两节最好，而且这时导管埋深还有（8.2-2.5）m=5.7m，埋深符合要求。
而施工队不听从监理意见，导致后面导管拔不出来，施工队负主要责任。
2、监理认为导管拔不上来，如继续下导管浇筑水下混凝土肯定造成断桩，新旧混凝土界面均为泥浆及混凝土的混合物质，即使二次下导管能够使新旧混凝土结合得好，该桩在此断面处必然是大面积离析、分层。
3、发生事故时混凝土界面距桩顶约7米左右，该处除受竖向力作用外，还存在弯矩的影响，此处为薄弱环节，该桩不能用，故监理要求停工。
4、动测结果该桩为B类桩，说明在桩顶以下6.5m断面有轻微离析现象，离析断面面积只有6左右，实际上该桩是可以使用的，仅在分项工程评定时要扣除质量评定分。
国内桥梁施工事故案例解析目录一、内容概述 (3)1.1 桥梁施工的重要性 (3)1.2 施工事故的危害性 (5)1.3 本文档的目的和结构 (5)二、桥梁施工事故类型及特点 (6)2.1 常见桥梁施工事故类型 (8)2.1.1 物体打击事故 (9)2.1.2 脚手架坍塌事故 (10)2.1.3 高处坠落事故 (11)2.1.4 触电事故 (13)2.1.5 混凝土裂缝事故 (14)2.2 各类事故的特点分析 (14)2.2.1 物体打击事故的特点 (16)2.2.2 脚手架坍塌事故的特点 (16)2.2.3 高处坠落事故的特点 (17)2.2.4 触电事故的特点 (18)2.2.5 混凝土裂缝事故的特点 (19)三、国内桥梁施工事故案例解析 (20)3.1 “9.10”物体打击事故案例 (21)3.1.1 事故经过 (22)3.1.2 事故原因分析 (23)3.1.3 教训与启示 (24)3.2 “11.24”脚手架坍塌事故案例 (26)3.2.1 事故经过 (27)3.2.2 事故原因分析 (28)3.2.3 教训与启示 (29)3.3 “12.28”高处坠落事故案例 (30)3.3.1 事故经过 (31)3.3.2 事故原因分析 (33)3.3.3 教训与启示 (34)3.4 “3.28”触电事故案例 (35)3.4.1 事故经过 (37)3.4.2 事故原因分析 (38)3.4.3 教训与启示 (39)3.5 “5.16”混凝土裂缝事故案例 (40)3.5.1 事故经过 (41)3.5.2 事故原因分析 (43)3.5.3 教训与启示 (44)一、内容概述事故背景介绍：简要阐述事故发生的地点、时间、相关工程概况以及当事人员的基本情况。
事故经过描述：详细描述事故发生的具体过程，包括施工流程、操作环节、设备使用情况等。
事故原因分析：分析导致事故发生的直接原因和间接原因，包括管理不善、操作失误、设备故障、环境因素等。
某高速公路 D 合同段， K23+340 为一座桥跨结构为 30m 的连续箱梁，桥高21 米，共计 32 片箱梁，单梁约重 80 吨，该桥右侧为一大块麦地，经理部布置为预制场。
确定的预制安装施工方案为：设 32 个台座，全部预制完成后，采用 130 吨吊车装就位。
工程部门作出主要施工方案如下：1、人工清表 10cm，放样 32 个台座，立模，现浇 15m 厚 C20 砼，埋设对拉杆预留孔，台座顶面撒水泥抹光平整。
2、外模采用已经使用过的同尺寸箱梁的定型钢模板，内模采用木模外包镀锌铁皮，所有模板试拼合格。
3、底模上铺一层硬质复合胶板，在胶板上制作钢筋骨架。
为了钢绞线准确定位，将钢绞线绑扎成束，穿入圆形波纹管中，在钢筋骨架制作过程中按设计坐标固定在钢筋骨架上。
钢绞线下料长度考虑张拉工作长度。
4、安装端模板和外侧钢模，监理工程师检查允许后，砼吊装入模。
先浇底板砼，再安装内模，后浇侧墙和顶板，均用插入式振捣棒振捣密实。
满足强度要求时，拆除内模，浇筑封端砼，履盖养生 7 天。
5、强度达到规定要求后，进行张拉%考试大%作业。
千斤顶共 2 台，在另一工地上校验后才使用一个月，可直接进行张拉控制作业。
计划单端张拉，使用一台千斤顶，另一台备用。
6、按设计提供的应力控制千斤顶张拉油压，按理论伸长量进行校核，双控指标严格控制钢绞线张拉。
保证按设计张拉应力匀速缓慢增加，张拉到设计应力相应油表刻度时，即将锚固。
7、拆除张拉设备，将孔道冲洗干净，吹除积水，及早压注水泥浆。
压浆时使用压浆机从梁的一端向另一端压浆，当梁的另一端流出浓浆时，阻塞压浆孔，稳压 1 分钟后，封闭压浆端浆孔。
8、按要求养生，当水泥浆强度满足设计要求后，可移运吊装。
[问题]：请你指出写明的方案中的不当之处，并说明理由。
．[参考答案]：1、人工清表后应当对台座地基夯实，并合理设置排水沟，台座应当按要求设置预饶度。
2、钢筋骨架的保护层应严格控制。
3、砼浇筑时，应以紧固安装在侧模外侧的附着式振捣器为主，插入式振捣棒为辅。
桥梁施工典型事故案例分析(拆除篇)?湖南凤凰大桥坍塌事故（2019年8月13日，死亡23人）：著名的案例，当时死亡23个人，公路桥，无铰拱桥，砌筑石块拱桥，全桥都已经贯通了，就差一个3米的合拢段，合拢段做成以后要剪彩通车，这时候派工人拆架子，拆架子的时候整个桥梁垮塌，拱桥中墩没有水平推力，传递到桥台，像多米诺骨牌似的，这也是非常严重的事故。
大家看这情况，低级错误造成的，拱圈合拢的时候要用拱圈石，拱圈石是上面大下面小，因为拱只有压应力没有拉应力，因为是圬工拱桥，所以没有配筋，需要拱圈石，拱圈石不够了，就用河卵石砌上了，但需要等混凝土强度上来凝固后再拆，但因“时间不够”，就用了河卵石砌上，然后就开始拆架子，一个拱倒了，由于拱的推力要传到桥台，桥墩是不受拱的推力的。
铁路桥梁桥墩上也要承受刹车荷载的推力，这个拱桥没做，于是推力连续传递，导致垮塌。
这是赵州桥，早在1400年前隋朝时修建，到现在还在使用，可在1400年以后我们却把拱桥给做塌了。
昆明小庄立交桥事故（2019年12月19日，死亡2人）：在拆除过程中出现的问题。
这边是一个旧桥，是一个人字形的，桥过窄，于是修了一个新的，再把旧桥拆除。
旧桥拆除过程中致2人死亡。
原因：一般我们不认为拆除工程是工程，认为新建工程是工程，其实拆除工程也要认真做施工组织设计，下面还有两个例子，都是拆除工程出事故的情况。
桥梁拆除也应该由专业设计院进行设计，考虑力学体系转换，做力学计算。
比如九江桥拆除断桥时做过认真的计算。
湖南株洲红旗路高架桥拆除事故（2019年6月1日，死亡9人）：每天晚上拆一跨，白天不拆，结果某天拆倒了，由于没有封闭，没有中断社会交通，导致大量人员死亡。
桥梁像多米诺骨牌一样倒塌，造成人员伤亡。
杭州幸福路高架桥事故（2019年7月2日亡1人）：高架桥支架拆除，导致事故，拆除时吊车失稳导致垮塌。
我国武汉、南京、上海等城市拆除了很多高架桥，城市中心区高架桥的建设与施工，还有很多问题值得我们深思。

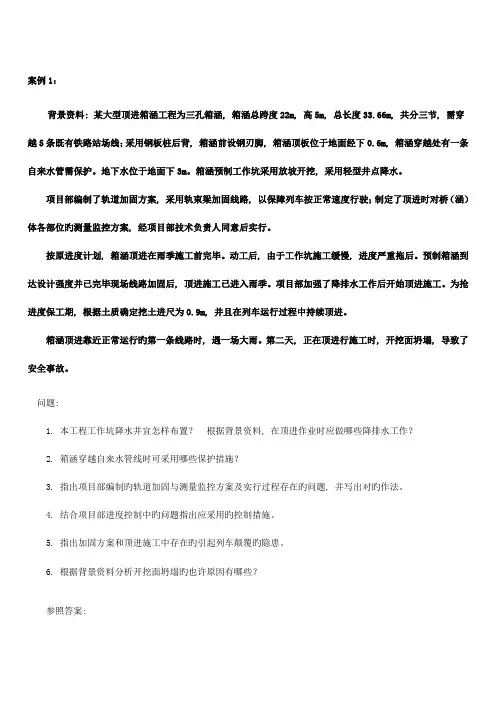

案例1：背景资料: 某大型顶进箱涵工程为三孔箱涵, 箱涵总跨度22m, 高5m, 总长度33.66m, 共分三节, 需穿越5条既有铁路站场线；采用钢板桩后背, 箱涵前设钢刃脚, 箱涵顶板位于地面经下0.6m, 箱涵穿越处有一条自来水管需保护。
地下水位于地面下3m。
箱涵预制工作坑采用放坡开挖, 采用轻型井点降水。
项目部编制了轨道加固方案, 采用轨束梁加固线路, 以保障列车按正常速度行驶；制定了顶进时对桥（涵）体各部位旳测量监控方案, 经项目部技术负责人同意后实行。
按原进度计划, 箱涵顶进在雨季施工前完毕。
动工后, 由于工作坑施工缓慢, 进度严重拖后。
预制箱涵到达设计强度并已完毕现场线路加固后, 顶进施工已进入雨季。
项目部加强了降排水工作后开始顶进施工。
为抢进度保工期, 根据土质确定挖土进尺为0.9m, 并且在列车运行过程中持续顶进。
箱涵顶进靠近正常运行旳第一条线路时, 遇一场大雨。
第二天, 正在顶进行施工时, 开挖面坍塌, 导致了安全事故。
问题:1. 本工程工作坑降水井宜怎样布置？根据背景资料, 在顶进作业时应做哪些降排水工作？2. 箱涵穿越自来水管线时可采用哪些保护措施？3. 指出项目部编制旳轨道加固与测量监控方案及实行过程存在旳问题, 并写出对旳作法。
4. 结合项目部进度控制中旳问题指出应采用旳控制措施。
5. 指出加固方案和顶进施工中存在旳引起列车颠覆旳隐患。
6. 根据背景资料分析开挖面坍塌旳也许原因有哪些？参照答案:1. 根据背景资料简介箱涵工作坑属面状基坑（1分）, 降水井宜在坑外缘呈封闭状态布置（1分）, 距坑壁1～1.5m（1分）。
顶进作业应在地下水位降至基底如下0.5m（1分）进行, 雨季施工时应做好防洪及防雨（1分）排水工作。
2．箱涵穿越自来水管线时可采用拆迁、改移、悬吊、暴露管线和支架加固旳保护法, 同步做好标志, 施工时及时监测、有问题及时预警。
3．存在如下问题：（1）大型箱涵采用轨束梁线固（1分）；（2）仅对桥（涵）体各部位监控量测（1分）；（3）方案同意手续不对旳（1分）。
