施工质量控制要点PPT课件

施工质量控制要点PPT课件
第13页/共31页
质量标准： 1、 各种钢管采用外径48mm，壁厚3.5mm的焊接钢管 并有质量合格证； 2、 使用的钢管不得有变形、开焊、裂纹等缺陷，并 做防锈处理； 3、 使用的扣件需进行全数检查，不得有气孔、砂眼、 裂纹、滑丝等缺陷并有质量合格证； 4、 底层扫地杆距地面一般控制在500mm以内，上部设 置上横杆，中部设置腰杆，以防立杆失稳； 5、 根据计算结果，在跨度较大或主梁部位，为防止局 部失稳，应设置剪刀撑； 6、 立杆底部垫块采用50mm×100mm的短木方，长度 大于20cm。
第11页/共31页
2.模板底部支撑样板：
第12页/共31页
做法标准： 1、 所用钢管扣件必须有质量合格证； 2、 模板底部主次龙骨规格、间距符合设计要求； 3、 顶板立杆要保持在同一条直线上； 4、 支设立杆时，为防止把下层楼面混凝土压伤， 立杆底部必须垫方木垫块； 5、 立杆和水平杆要符合设计要求；
我国目前建筑业势头依然很猛，工程的质量显 得非常重要，对于施工人员来说，只需记住这句口 号：优秀工程质量先 精心施工记心间！
第1页/共31页
一、钢筋工程ຫໍສະໝຸດ 第2页/共31页1.地梁钢筋绑扎：
第3页/共31页
做法标准： 1、 弹线控制主筋与箍筋的间距； 2、 底部采用水泥垫块，梁两侧采用塑料或其它垫块 控制保护层厚度； 3、 绑扎丝朝向梁内侧弯曲。 质量标准： 1、 钢筋规格、数量符合设计要求； 2、 受力钢筋间距允许偏差±10mm之内；排距允许偏 差 ±5mm之内；箍筋间距允许偏差±20mm之内；保 护层厚度允许偏差±5mm之内； 3、 绑扎丝扣无漏绑，扎丝朝里弯曲。
第6页/共31页
3.钢筋套筒连接样板：
第7页/共31页
做法标准： 1、 钢筋下料采用无齿锯切割，端面平直； 2、 钢筋套筒合格，钢筋螺纹加工牙形饱满，无断牙 秃牙等缺陷。螺纹加工完毕，应套保护盖保护； 3、 套筒连接采用扭矩扳手连接，拧紧力矩值符合规 范要求； 4、 逐一检查，合格后点油漆标明。 质量标准： 1、钢筋端头应与轴线垂直，不得有马蹄形或挠曲； 2、 扭矩扳手拧紧力矩值符合规范或设计要求，力矩 扳手的精度为±15%； 3、连接后每端外露不能超过一个完整丝； 4、两条互相连接的钢筋肋部应在一条直线上。

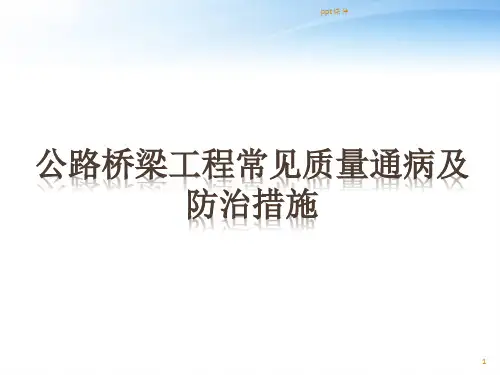

公路桥梁工程常见质量通病及防治措施 ppt课件

公路桥梁工程常见质量通病及防治措施 ppt课件
17
公路桥梁工程常见质量ppt课通件 病
2.3混凝土离析 形成原因 1、集料级配不合格引起砼离析。 2、砼自由倾落高度大。
18
公路桥梁工程常见质量ppt课通件 病
2.3混凝土离析 防治措施 1、采用级配合格的集料。 2、砼自由倾落高度超过2m时，应设置串筒、溜槽等设施。
19
公路桥梁工程常见质量ppt课通件 病
23
公路桥梁工程常见质量ppt课通件 病
2.6墩柱质量问题 1、外观质量较差，包括混凝土的 颜色、均匀程度、光洁度等； 2、混凝土表面的蜂窝、麻面、水 纹、砂痕、露石等； 3、墩柱混凝土表面的裂缝，尤其 是顶部沿钢筋方向的裂纹； 4、混凝土接茬、模板拼缝明显或 粗糙等； 5、墩柱底脚烂根，即最底部结合 不紧密出现脱空等
29
公路桥梁工程常见质量ppt课通件 病
2.10后张法时预应力砼张拉问题 产生原因： （1）张拉过程中发生滑丝滑束或者断丝； （2）张拉过程中锚垫板压入混凝土内部：锚垫板后补砼浇筑时未振捣密实 （3）张拉中伸长量超过规范允许范围。 防治措施： （1）在张拉前仔细检查每个夹片在工具锚和工作锚上应牢固夹持钢绞线， 张拉过程中应两端对称分阶段缓慢张拉，不应一次快速达到设计张拉值； （2）在浇筑过程中确保锚垫板后部的砼浇筑振捣密实； （3）检查预应力钢绞线的弹性模量和设计值是否一致，每批钢绞线的弹性 模量都须试验检测。
34
公路桥梁工程常见质量ppt课通件 病
3.2路基压实度不够 产生原因： （1）碾压遍数不够； （2）压路机重量偏小； （3）松铺厚度过大； （4）碾压不均匀，局部漏压； （5）含水量偏离最佳含水量超过规定值。 防治措施： （1）确保压路机的重量及碾压遍数符合规定； （2）采用振动压路机配合三轮压路机碾压，保证碾压均匀； （3）压路机应进退有序，前后应有重叠； （4）路基土应在接近最佳含水量时进行碾压。

工程项目质量管理培训课件(共55张PPT)

工程项目质量管理培训课件(共55张PPT)

③质量数据分布的规律性 对于每件产品来说，在产品质量形成的过程中，单个影响因素 度和方向是不同的，也是在不断改变的。众多因素交织在一起， 果，使各因素引起的差异大多互相抵消，最终表现出来的误差具 在正常生产条件下的大量产品，误差接近零的产品数目要多些， 差的产品要相对少，偏离很大的产品就更少了，同时正负误差绝 数目非常接近。于是就形成了一个能反映质量数据规律性的分布 为中心的质量数据分布，它可用一个“中间高、两端低、左右对 表示，即一般服从正态分布。
事后把关，发展到工序控制，突出了质量的预防性控制与事后检验相结
这一阶段是从20世纪60年代开始，可以说一直延续至今。从统计质量 来控制生产过程质量，发挥预防作用，保证产品质量。
全面质量管理阶段，这是质量管理的又一重大进步。统计质量控制着重
二、工程项目施工质量管理术语 1、建筑工程（building engineering） 为新建、改建或扩建房屋建筑物和附属构筑物设施所进行的规划 施工、竣工等各项技术工作和完成的工程实体。 2、建筑工程质量（quality of building engineering） 反映建筑工程满足相关标准规定或合同约定的要求，包括其在安 其在耐久性能、环境保护等方面所有明显和隐含能力的特性总和 3、验收（acceptance ） 建筑工程在施工单位自行质量检查评定的基础上，参与建设活动 对检验批、分项、分部、单位工程的质进行抽样复验，根据相关 对工程质量达到合格与否做出确认。 4、进场验收（site acceptance） 对换进入施工现场的材料、构配件、设备等相关标准规定要求进 达到合格与否做出确认。
二、工程项目施工质量管理术语 5、检验（inspection） 对检验项目中的性能进行量测、检查、试验等，并将结果与标准 较，以确定每项性能是否合格所进行的活动。 6、见证取样检测（evidential testing） 在监理单位或建设单位监督下，由施工单位有关人员现场取样、 资质的检测单位所进行的检测。 7、交接检验（handing over inspection） 由施工的承接方与完成方经双方检查并对可否继续施工做出确认 8、主控项目（dominant item） 建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用

混凝土工程质量通病防治措施ppt课件

混凝土工程质量通病防治措施ppt课件
5）是在高温和大风天气要设置遮阳和挡风设施，及 时养护。
可编辑课件PPT
20
8、温度裂缝
现象：表面温度裂缝走向无一定规律性；梁板式或长度尺 寸较大的结构，裂缝多平生于短边；大面积结构裂缝常纵 横交错。深进的和贯穿的湿度裂缝，一般与短边方向平行 或接近于平行，裂缝沿全长分段出现，中间较密。裂缝宽 度大小不一，一般在0.5mm以下，裂缝宽度沿全长没有多 大变化。温度裂缝多发生在施工期间，缝宽受温度变化影 响较明显，冬季较宽，夏季较细。沿断面高度，裂缝大多 呈上宽下窄状，个别也有下宽上窄的情况，上下边缘区配 筋较多的结构，有时也出现中间宽两端窄的梭形裂缝.
2、蜂窝处理方法
混凝土有小蜂窝，可先用水冲洗然后用1：2水泥砂浆补修。如果是大蜂窝， 则先将松动石子和突出颗粒剔除，尽量成喇叭口，外边大些然后用清水冲洗干净 湿透，再用高一级标号的细石混凝土捣实，加强养护。
3、孔洞处理方法
将孔洞处疏散的砼和突出的石子剔除掉 ， 孔洞顶部要凿成斜面!避免形成死 角，用水刷洗干净保持湿润，用比原砼强度等级高一级的细石砼振捣密实。有条 件的也可以在砼内掺入膨胀剂，以免新旧砼出现裂缝。
原因：1）结构、构件下面的地基未经夯实和必要的加固处理，Байду номын сангаас浇筑后 ，地基因浸水引起不均匀沉降；
2）平卧生产的预制构件（如屋架、梁等）由于侧向旬度较差，在 统弦、腹杆或梁的侧面常出现裂缝；
3）模板刚度不足，支撑间距过大或支撑底部松动，以及过早拆模 ，也常导致不均匀沉陷裂缝出现;
可编辑课件PPT
24
预防：
可编辑课件PPT
6
2、蜂窝：
现象：混凝土局部酥松，砂浆少，石子多，石 子间出现空隙，形成蜂窝状的孔洞。
原因：

《工程质量管理》PPT课件

《工程质量管理》PPT课件

h
18
工程质量管理---------
工程质量管理---------
工程质量管理 project quality manage-
定义： 为实现工程建设的质量方针、目
标，进行质量策划、质量控制、质量 保证和质量改造的工作。是指为保证 和提高工程质量，运用一整套质量管 理体系、手段和方法所进行的系统管 理活动。
h
17
工程质量管理---------
土建工程质量控制要点
一、 施工质量验收依据： 1、 GB50202-2002 《建筑地基基础工程施工质量验收规范》 2、 GB50203-2011 《砌体工程施工质量验收规范》 3、 GB50204-2002 《砼结构工程施工质量验收规范》 4、 GB50205-2001 《钢结构工程施工质量验收规范》 5、 有关设计规范（主要有砼结构、钢结构、砌体结构、 抗震等规范规程等） 6、 有关原材料的设计规程（如砼配合比、砂石外加剂、 焊接等）
h
13
工程质量管理---------
质量事故处理
一般质量事故由总监理工程师组织进行事故分 析，并责成有关单位提出解决办法。重大质量事故， 须报告业主、监理主管部门和有关单位，由各方共 同解决。
h
14
工程质量管理---------
(四)工程完成后的质量管理
按合同的要求进行竣工检验，检查未完成的工作和缺陷， 及时解决质量问题。制作竣工图和竣工资料。维修期内负责相 应的维修责任。
h
2
工程质量管理---------
(一)决策阶段的质量管理
此阶段质量管理的主要内容是在广泛 搜集资料、调查研究的基础上研究、分析、 比较，决定项目的可行性和最佳方案。
h
3

建筑工程质量通病及防治措施PPT课件

建筑工程质量通病及防治措施PPT课件
•11
梁、柱主筋保护层防治措施 制作梁、柱箍筋时，应严格按照设计的截面尺寸
加工制作。尤其在箍筋的弯折部位，有效折弯半 径在规范允许的条件下，应通过，而使保护层过大（减小构件截面尺寸）。 甲方、监理应对施工单位编制的钢筋料单抽查， 如发现现场钢筋绑扎尺寸偏差较大，应核对钢筋 料单，加大抽查频次，保障现场所需钢筋符合图 纸要求。
•38
1.2.3外墙开裂、渗漏
表现形式：外墙保温板面层开裂、内墙面出 现渗漏
治理措施：外墙脚手孔及洞眼应分层塞实， 并在洞口外侧先加刷一道防水增强层。
刮糙不少于两遍，每遍厚度宜为7~8mm，每 一遍抹灰前，必须对前一遍的抹灰质量(空 鼓、裂缝)检查处理(空鼓应重粉，只裂不空 应用水泥素浆封闭)后进行，两层间的间隔 时间不应少于2~7d，达到冬季施工条件时， 不应进行外墙抹灰施工。
•27
砼养护
•28
楼板裂缝
•29
1.1.8砼施工缝不符合规定
表现形式：施工缝留设位置不正确，未按 规范规定留在剪力最小部位；施工缝处接 槎处理不当，时下常用的钢丝网对新浇混 凝土有一定的隔离作用，削弱了新旧混凝 土的结合力。
•30
治理措施:一般规定，混凝土的施工缝应留 在剪力较小且便于施工的部位，柱应留水 平缝，梁、板、墙应留垂直缝。
•4
要治理质量通病，必须分析产生质量通病 的原因，一般来说，和设计、材料、施工 、使用、维护等有关，有些通病是上述多 种原因之一引起的，也有的是几个因素综 合影响的结果， 这里着重讲述治理措施。
•5
二、常见建筑工程质量通病表现
形式及防治措施
1.土建工程质量通病 1.1主体工程质量通病 1.1.1钢筋工程 表现形式：楼板钢筋间距、位置难以保证；

幕墙工程质量控制要点PPT演示课件

幕墙工程质量控制要点PPT演示课件
3.2.12 幕墙的上下边及侧边封口、沉降缝、伸缩缝、 防震缝的处理及防雷体系应符合设计要求，应保证缝 的使用功能和饰面的完整性。玻璃幕墙的单元板块不
应跨越主体建筑的变形缝。
3.2.13幕墙与砌体结构连接时，宜在连接部位的主 体结构上增设钢筋混凝土或钢结构粱、柱。轻质填 充墙不应作为幕墙的支承结构。
3.2.5硅酮结构密封胶应打注饱满，并应在温度 15-30℃、相对湿度>50%、洁净的室内进行；不 得在现场的墙上打注。
3.2.6主体结构与幕墙连接的各种预埋件，其数量、 规格、位置和防腐处理必须符合设计要求。
3.2.7幕墙的金属框架与主体结构预埋件的连接、 立柱与横梁的连接及幕墙面板的安装，必须符合设 计要求，安装必须牢固。
3.1.6玻璃应有产品合格证、中空玻璃的检验报告、 热反射玻璃的光学性能检验报告、进口玻璃应有商 检报告。
3.1.7硅酮结构密封胶应提供每批材料的质量保证 书、产品合格证。使用前应进行与其相接触材料的 相容性和剥离粘结性试验，并应对邵氏硬度、标准 状态拉伸粘结性能进行复验；进口硅酮结构密封胶 应有商检报告。双组份硅酮结构密封胶尚应进行混 匀性蝴蝶试验和拉断试验。
3.2.14 幕墙玻璃之间的拼接胶缝宽度应能满足玻 璃和胶的变形要求，并不宜小于l0mm。幕墙玻璃 表面周边与建筑内、外装饰物之间的缝隙不宜小于 5mm。
3.2.15 明框幕墙玻璃下边缘与下边框槽底之间应 采用硬橡胶垫块衬托，垫块数量应为2个，厚度不 应小于5mm，每块长度不应小于100mm。
3.2.16后置埋件拉拔试验:后置埋件应进行承载力 现场试验，必要时应进行极限拉拔试验。施工单位 应委托有资质的检测单位进行现场检测.

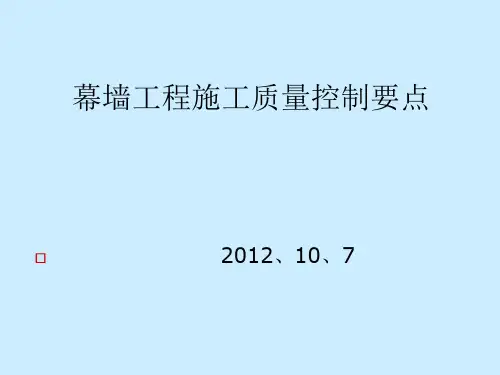

幕墙工程施工质量控制要点
2012、10、7
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

3、施工质量控制的过程
施工准备质量
项
目
施
工
施工过程质量
质
量
控
制
施工验收质量
施工质量规划ቤተ መጻሕፍቲ ባይዱ图纸会审 技术交底 施工准备
工序质量 施工过程质量 成品保护质量
分项工程质量 分部工程质量 单位工程质量 检验批质量 建设项目质量
第三章 施工质量通病案例
SUCCESS
THANK YOU
7、优先推荐： 1）、推广应用新技术、新工艺、新材料、新设备的示范工程； 2）、积极推广应用建筑节能技术的示范工程； 3）、开展QC小组活动的成果获得市级以上（含市级）奖励。
8、不予评审： 1）、使用国家及我省明令限止和禁止使用的技术、材料； 2）、擅自修改建筑节能设计或没有达到节能设计要求； 3）、各质量责任主体和有关机构履行质量责任的行为发生不良记录并经省级以
3、评审标准
基本规定 1、申报中州杯，勘察、设计必须现行、合理，并符合现行的国家和专业标 准，切被评为市级或县级有关部门以上的优秀勘察、设计奖； 2、主体结构必须获得省优质结构工程奖，确保安全、功能、装饰装修质量 和环境质量； 3、质量评审内容：
1）、土建工程质量； 2）、电气安装工程质量； 3）、设备安装工程质量； 4）、工程技术资料。 4、工程材料、半成品、成品、建筑构件和设备的规格、质量、性能，必须 符合标准和设计要求； 5、被评工程的有害物质含量、释放量必须符合专业标准要求，“三废”按 照有关要求已进行处理，确保工程室内外环境质量； 6、施工单位必须建立健全质量管理体系，提高工程质量水平，开展QC小组；
效果。 第二阶段是实施阶段(即D阶段)
第五步：实施措施和计划。按照第一阶段制订的措施和计划，组织各方面 的力量分头去认真贯彻执行。 第三阶段是检查阶段(即C阶段)
第六步：将实施效果与预期目标对比，检查执行的情况，看是否达到了预 期效果，并提出哪些做对了？哪些还没达到要求？哪些有效果？哪些还没有 效果?再进一步找出问题。 第四阶段是处置阶段(即A阶段)
2019/6/14
第四章 “中州杯”评审标准与办法
1、评选工程范围 评选“中州杯”奖的工程，必须符合基本建设程序，并已投产使用一年以上。
主要包括： （一）住宅工程 1.多层住宅，建筑面积5000平方米以上（含7-12层小高层住宅）； 2.高层住宅，单体建筑面积10000平方米以上； 3.住宅小区，建筑面积50000平方米以上（附属设施配套齐全的群体工程）。 （二）公共建筑工程 建筑面积8000平方米以上。 （三）工业建筑工程 建筑面积在10000平方米以上或投资额在2000万元以上的工程项目（包括工业厂
建筑工程质量管理
长江国际广场一期工程项目部
第一章 第二章 第三章 第四章
目 录
质量管理概述
建设项目质量控制
施工质量通病案列
“中州杯”评审标准与办法
第一章 质量管理概述
一、质量管理的概念 1、质量的概念 国家标准GB/T19000-2000、GB/T19001-2000给出质量的定义是：“一组固有 特性满足要求的程度。”通俗的说，质量是用户对一个产品（包括相关的服务） 满足程度的度量。 2、建设工程质量的概念 狭义：仅指工程实体质量，指在国家现行的有关法律、法规、技术标准、设 计文件和合同中，对工程的安全、适用、经济、美观等特性的综合要求。 广义：除工程实体质量以外，还包括工程建设参与者的服务质量和工作质量。
上（含省级）建设行政主管部门公布； 4）、用户满意程度达不到《管理办法》的规定； 5）、施工中发生重大质量、安全事故。
第七步：总结经验、纳入标准。 第八步：把遗留问题，转入到下一轮PDCA循环解决，为下一期计划提供数 据资料和依据。
2、三阶段控制原理 事前控制 预先进行严密的策划，编制施工组织设计/质量计划/项目
管理实施规划。包括两层意思。一是强调质量目标的计划预控，二是按质 量计划进行质量活动前的准备。
事中控制 自控和监控。两者不可偏废。关键是增强质量意识。 事后控制 包括对质量的认定和纠偏。理想的情况是一次成功。出现 偏差时分析原因。进行纠正。
的工程，也可以推荐。
2、申报条件 申报“中州杯”奖的工程应具备以下条件： （一）申报的房屋建筑与市政基础设施工程必须经建设主管部门备案。 （二）申报单位必须是总承包单位或是完成工程总量60%以上的主承建单位，
有参建单位的，必须完成占工程总量的15%以上，参建单位不超过两家。 （三）已被评为河南省“结构中州杯”的房屋建筑工程。 （四）已被评为工程所在地的市优质工程。 （五）已被评为省级“优良”的园林绿化工程。 （六）房屋建筑工程必须达到建筑节能标准。 （七）推广应用“四新技术”的工程优先考虑。 （八）获得河南省建筑业新技术应用示范工程的优先考虑。
分为四个阶段八个步骤。
第一阶段是策划阶段(即P阶段)。 制定质量方针、管理目标、活动计划和项目质量管理的具体措施，具体工
作步骤可分为四步： 第一步：分析现状，找出存在的质量问题。 第二步：分析产生质量问题的原因和影响因素。 第三步：找出影响质量的主要原因或影响因素。 第四步：制定改进质量的技术组织措施，提出执行措施的计划，并预计其
房、仓储、电力、城区以外的管道安装工程）。 （四）市政工程 投资在2000万元以上的城市道路、桥梁、给排水、供暖、供气污水处理厂、垃圾
处理厂等市政基础设施项目。 （五）园林绿化工程 绿地面积3公顷以上，总投资300万元以上的园林绿化工程。 （六）大中型交通、农林水利、国防军工等建设项目 投资在3000万元以上。 （七）其它标志性建筑 设计新颖、技术先进、施工质量水平高、社会效益明显、在当地有示范带动作用
3、建设工程质量管理的概念： 在质量方面指挥和控制组织的协调的活动，在质量方面的指挥和控制活动，
通常包括制定质量方针、质量目标、质量策划、质量控制、质量保证和质量改 进。
质量管理
质量方针 质量目标 质量策划 质量控制 质量保证 质量改进
第二章 建设项目质量控制
1、PDCA循环原理 PDCA循环包括：策划、实施、检查、处置。整个循环可划
