电流互感器试验报告实验目的：1.了解电流互感器的基本原理和结构；2.学习电流互感器的试验方法和步骤；3.掌握电流互感器的性能指标测试和分析方法。
实验原理：实验设备和器材：1.电流互感器；2.电压源；3.多用表；4.控制继电器。
实验步骤：1.将电流互感器连接至电源和多用表，确保电路正确连接；2.打开电源，设定合适的电流值，观察多用表显示的电流数值，并记录；3.反复改变电流值，记录不同电流下的多用表显示数值；4.关闭电源，进行下一步实验。
实验结果：1.记录的电流互感器不同电流下的多用表显示数值如下：电流(A)多用表显示(A)1121.9832.9843.9654.952.绘制电流互感器的线性关系曲线如下：（插入线性关系曲线图）3.分析得出电流互感器的性能指标：a.额定准确度：多用表的显示数值与实际电流值的误差；b.线性度：电流互感器的输出电流与输入电流的线性关系；c.响应时间：电流互感器输出电流达到稳定状态所需的时间。
实验结论：通过本次实验，我们初步了解了电流互感器的基本原理和结构，并学习了试验方法和步骤。
通过测试不同电流下的多用表显示数值，我们发现电流互感器具有一定的准确度和线性关系。
进一步的试验和分析可以得出电流互感器的更多性能指标，如额定准确度、线性度和响应时间等。
实验中可能存在的误差和改进措施：1.实验过程中，可能存在多用表的测量误差，可以使用更精确的仪器进行测量；2.在实验时，应注意电流互感器的温度和环境条件，以免对试验结果产生影响。
总结：本次实验为我们提供了一个初步了解电流互感器的机会，通过实验和数据分析，我们对电流互感器的性能指标有了进一步的认识。
在以后的学习和实践中，我们将进一步深化对电流互感器的理解，并应用于实际工程中。
电流互感器检测报告引言电流互感器是一种常用的电力测量设备，用于测量电流的强度和方向。
本文将介绍对电流互感器进行检测的步骤和方法。
步骤一：准备工作在开始检测之前，需要进行一些准备工作。
首先，确保所使用的测试设备和仪器处于正常工作状态。
这些设备包括电流表、电压表和标准电阻。
其次，检查电流互感器的外观，确保其没有损坏或磨损的情况。
步骤二：接线检查接下来，进行电流互感器的接线检查。
将电流表和电压表依次与电流互感器的输入和输出端子相连。
确保连接牢固，并避免短路或断路的情况发生。
步骤三：额定电流测试进行额定电流测试是检测电流互感器性能的重要步骤。
在这个步骤中，需要通过变压器或电源将电流互感器的输入端子连接到额定电流源上。
设定电流源的输出电流为电流互感器的额定电流数值。
使用电流表测量输入端子的电流值，并使用电压表测量输出端子的电压值。
步骤四：变比测量接下来，进行电流互感器的变比测量。
将电流表和电压表依次与电流互感器的输入和输出端子相连。
通过改变输入端子的电流值，测量相应的输出端子的电压值。
根据测得的电流和电压值，计算出电流互感器的变比。
步骤五：相位角测量最后，进行电流互感器的相位角测量。
将电流表和电压表依次与电流互感器的输入和输出端子相连。
通过改变输入端子的电流值和输出端子的电压值，测量两者之间的相位差。
根据测得的相位差值，计算出电流互感器的相位角。
结论通过以上的步骤和方法，我们可以对电流互感器进行全面的检测。
在实际应用中，及时对电流互感器进行检测和维护是非常重要的，以确保其正常工作和准确测量电流。

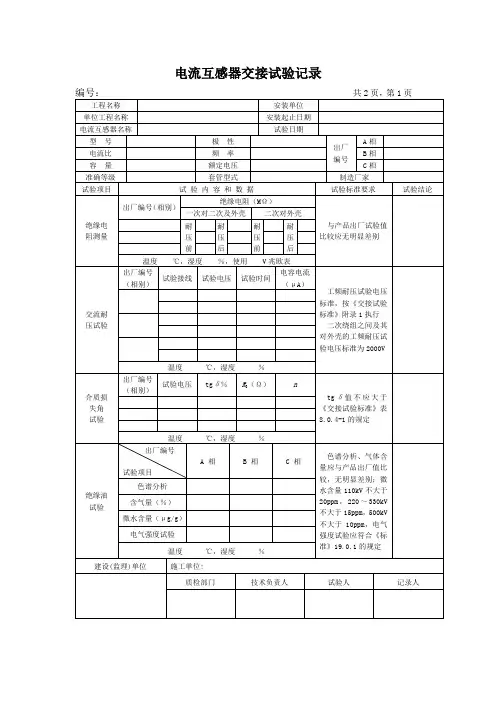

电流互感器试验记录表
单项工程单项工程编号单位工程单位工程编号
位（盘）号
型号额定二次负荷（VA）额定电流（A）制造厂准确级次出厂日期
出厂编号A相：B相：C相：
绕组直流电阻（Ω）相别一次二次二次温度（℃）A
B
C
绝缘试验相别
绝缘电阻（MΩ）交流耐压
介质损失
角正切值
tgδ(％)一次对二次
及地
二次()级对
一次及地
二次()级
对一次及地
一次
（kV）
二次
(测量级)
（V）
二次
(保护级)
（V）
A
B
C
温度(℃)
变流比和极性检查相别级别铭牌变比实测变比极性检查A
级
级
B
级
级
C
级
级
励磁特性试验：
结论
备注
试验单位维护单位
试验工程师：
年月日技术工程师：
年月日。
