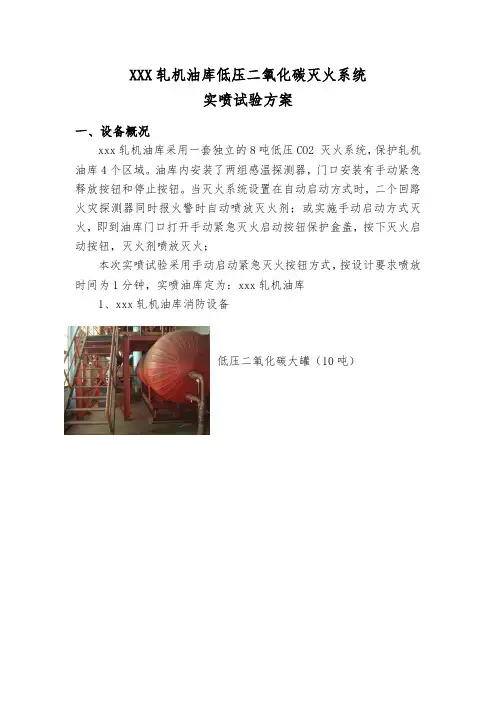

XXX轧机油库低压二氧化碳灭火系统实喷试验方案一、设备概况xxx轧机油库采用一套独立的8吨低压CO2 灭火系统，保护轧机油库4个区域。

油库内安装了两组感温探测器，门口安装有手动紧急释放按钮和停止按钮。

当灭火系统设置在自动启动方式时，二个回路火灾探测器同时报火警时自动喷放灭火剂；或实施手动启动方式灭火，即到油库门口打开手动紧急灭火启动按钮保护盒盖，按下灭火启动按钮，灭火剂喷放灭火；本次实喷试验采用手动启动紧急灭火按钮方式，按设计要求喷放时间为1分钟，实喷油库定为：xxx轧机油库1、xxx轧机油库消防设备低压二氧化碳大罐（10吨）xxx轧机油库5个出口按下紧急释放按钮拆下面板XX月XX日实喷动作按钮面板拆下按下内部紧急释放按钮(消防维护部与机组相关人员共同确认，消防按下按钮)2、消防设备与xxx轧机油库的联动关系;报警联动电喇叭气喇叭PLC（液压油泵、防火阀、风机）气动联动防火门3、按下紧急释放按钮后的消防设备功能流程图按下紧急释放按钮主控盘接受并发出信号4、实喷要求达到的效果消防报警、灭火功能正常，二氧化碳覆盖浓度（用氧气检测仪检测现场含氧量≤14%,正常情况下空气中的氧含量21%），管网喷嘴释放流畅，延时器延时30秒，选择阀电磁阀自动开启、关闭。

二、方案编制依据1、《火灾自动报警系统施工及验收规范》 GB50166-20072、《建筑设计防火规范》 GB50016-20063、《气体灭火系统施工及验收规范》 GB50263-20074、《二氧化碳灭火系统设计规范》 GB50193-93三、实喷前的准备工作（一）喷放前必须对消防系统设备进行检查1、火灾报警系统必须经过功能测试并工作稳定、正常、可靠，特别是确保二氧化碳喷放准确无误。

（消防维护部）2、实喷试验前检查确认报警撤离喇叭、闪光信号、各阀门工作正常，并在正常位置。

（消防维护部）3、实喷试验前列表检查确认油库风机和照明状况，保持临警好用。

（消防维护部与XX 轧机电气） （二）器具等准备1、对讲机8只（油库区域3只，大罐储罐区域1个、集中控制盘1个）；2、含氧量检测仪4台；（消防 XXX 落实2台，冷轧落实2台）3、红白绳若干（相关油库及隧道各主要出入口）；（消防XXX 落信号传至PLC （液压油泵、防火阀、风机）电喇叭、气喇叭鸣响防火门动作延时器动作延时器延时30秒后选择阀电磁阀动作实施喷放实）4、空气呼吸器2套（消防落实1套、设备落实1套） （三）人员准备1、XXX 轧机油库区域相关设备点检、运保、安保组等相关人员；2、消防维护部8人；3、检测公司人员2人； 4. 安保组1人； 5. 二分厂10人； 6. 能介车间1人； 7. 设备科5人；四、联络体制与操作确认 (一)联络体制①参与实喷人员的对讲机频道统一调至8频道（暂定）；②实喷时间：轧线停止生产，定修开始之时，全程约2个小时结束（暂定XX 年XX 月XX 日XX ～XX 时）；③实喷实施期间，XXX 轧机油库内和电缆隧道内所有人员必须全部撤离并全封闭；低压二氧化碳管线及罐区人员严禁逗留。

低压二氧化碳惰化灭火系统1、设备原理：对于煤斗：煤自身发热是由于煤的新鲜表面暴漏在空气中产生氧化引起的，氧化作用会以低速持续进行直到自由氧全部耗尽，自燃产生的热量被煤吸收，引起煤温度升高，因此在煤仓中有煤被迫停运时，极易发生煤氧化产生热量，并因堆积而引起自燃，通常在煤仓停运期间，注入一定经惰化后的CO2以降低煤的活性，防止煤发生自燃。

由于煤因高温易发生自燃引发火灾，若按常规的灭火方式喷放大量液态二氧化碳灭火剂，在煤仓内受高温后灭火剂吸热急剧膨胀，产生大量高温高压二氧化碳气体，若煤仓泄压不及时，极易发生重大安全事故，为保证磨煤设备运行的安全，防止火灾发生，本工程采用低压二氧化碳惰化灭火设计，即在规定时间内，以一定流量、一定压力向向煤仓持续喷射经惰化处理后的气态二氧化碳灭火剂，降低煤仓内氧气浓度或一氧化碳浓度，达到预防火灾的目的。

2、灭火方式：采用1套低压二氧化碳惰化系统以组合分配方式对12个煤斗进行全淹没惰化保护，即在规定时间内按限定流量向煤斗喷射经惰化后的气态二氧化碳灭火剂进行惰化保护，喷放时间6—8小时。

3、设计用量及系统选型惰化保护二氧化碳剂量的计算（气化量是按照能满足一个原煤仓惰化用量考虑的）M=（1+K）×V×TM—二氧化碳用量，单位：KgK—损失系数，取2；V—煤仓容积，单位：m³；T—二氧化碳20℃下比容，取1.977（Kg/m³）本工程共12个保护区，煤斗的容积为989m³，煤斗惰化设计浓度为65%，据计算设计用量为5866Kg,为使煤仓所有部分CO2的浓度至少达到65%，喷射的CO2气体在煤筒仓大部分区域几乎要达到100%的饱和度，根据招标要求需采用100%备用量，故设置低压二氧化碳WLDY—8000型储罐2台，总容量16000Kg；惰化装置WLDY—400/150型1台。

5、系统基本功能：5.1整个系统设有自动控制、手动控制和机械应急操作三种方式。

柜式低压CO2自动灭火系统一、系统用途：通讯机房、贵重设备室、文物资料珍藏库、图书馆和档案馆、数据存储间、发电机房、油浸变压器室、变电室、轧机、印刷机、纺织机、液压设备、烘干设备、除尘设备、喷漆生产线、棉花库、皮毛储存库等场所。

二、系统结构图1－1 柜式低压装置外形图换照片1.2基本参数见表1-1表1-1柜式低压装置基本参数储存装置有效容积180dm3单台整机490 kg（包括主阀）重量CO2储存量180 kgCO2充装率0.9 kg/LCO2储存压力 2.00MPa～2.14 MPaCO2储存温度-20℃～-18℃贮罐使用环境温度-20℃～ 50℃电源电压AC220V DC24±3V整机功率400W外形尺寸0.8m×0.8m×1.4m(长×宽×高)主出口法兰法兰50-40B JB/T82.2-94充装用接口Rc3/4 液相充装口 Rc1/2 气相平衡口1.3用途及注意事项(1) 储存装置（储罐）用来储存CO2灭火剂，通过制冷机组和隔热层保温，使CO2灭火剂长期处于低温低压状态。

火灾时，开启与储存装置相连的阀门，释放出储罐内的CO2灭火剂，实施保护区的灭火。

(2) 储存装置在运输过程中，应避免受到撞击；安装场所应远离热源，保持水平放置。

(3) 储存装置发出低液位报警时，应及时补充灭火剂。

(4) 储存装置维护保养可参照《压力容器安全技术监察规程》。

1.4 二氧化碳的充装贮罐是储存装置中盛装CO2的容器。

空贮罐充装CO2灭火剂时，检查贮罐上的压力表及监测控制板是否处于正常工作状态，然后将充装/监控旋钮旋至充装，然后按以下步骤进行充装操作：将贮罐的液相充装口由充装管道与充装装置（槽车或其它充装装置）上的液相充装口连接好，打开贮罐的液相充装口，微微开启充装装置的液相充装口，向贮罐内充入少量LCO2，LCO2迅速气化后，由贮罐气相平衡口排出，使贮罐温度下降。

前言为了加强对各类气体灭火系统的日常管理和维护工作，确保系统处于正常的工作状态，使管理操作人员全面掌握灭火系统的各项技术参数、操作技能及管理和维护工作，针对工程设备的运行状态实施有效的监控管理和正确操作，特制定本培训手册，供灭火系统设备使用单位参考。

一、低压二氧化碳灭火系统1.灭火装置工作原理在正常情况下，容器中二氧化碳通过制冷装置，使其温度保持在-18℃、压力在2.0±0.2MPa的工作状态，此时容器中的二氧化碳呈气液两相。

当温度升高导致容器中的二氧化碳压力上升到2.1±0.05MPa 时，灭火装置控制器启动制冷机组降温降压；当压力下降到1.9±0.05MPa时，制冷机组停机。

如此循环往复，使系统始终处于正常工作状态。

如制冷系统失灵，压力上升到2.25MPa时，超压指示灯亮并发出报警信号，若压力继续上升并超过2.5MPa时，安全阀开启，缓慢释放多余压力。

当压力恢复到正常时，安全阀自动关闭。

2.灭火系统动作程序图3.低压CO2灭火系统主要部件及功能●低温储罐用以储存低温二氧化碳液体，使二氧化碳在容器的正常工作压力为2.0±0.2MPa，设计温度为-40℃，设计压力4.0MPa。

●制冷机组：降低压力将储罐气态二氧化碳转化为液态二氧化碳，使压力维持在2.0±0.2MPa、温度为-18℃的低压低温状态。

1）、组成：压缩机、冷凝器、储液罐、干燥过滤器、视液镜、蒸发器。

2）、工作原理：二氧化碳压力上限启动制冷降温降压压力下限停机（全过程为自动控制）3）、用途：通过制冷机组的降温，使储罐二氧化碳压力恒定在2.0±0.2MPa。

4）、电源电压：AC220V●压力变送器随着容器中的压力变化而使其输出的标准电信号（模拟信号4～20mA）变化，用于控制制冷系统压缩机的启停，从而使容器二氧化碳的压力恒定在2.0±0.2MPa。

1）、组成：应变弹簧、放大线路、压力显示报警仪2）、工作原理：应变弹簧放大线路V/I转换输出4-20mA 模数转换压力指示3）、用途：测量容器压力，输出模拟信号，控制制冷机组启停。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改液态二氧化碳防灭火系统(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes液态二氧化碳防灭火系统(标准版)亭南煤矿液态二氧化碳防灭火系统设计方案亭南煤业公司亭南煤矿西安科技大学西安森兰科贸有限责任公司二OO八年三月六日亭南煤矿液态二氧化碳防灭火系统设计方案煤自燃是煤与氧自发产生的氧化放热反应，煤自然升温的实质取决于氧化放热速率和环境散热速率的大小，如果氧化放热速率占优势时，才会发生自燃现象。

因此，通过控制煤的氧化环境来抑制煤自燃是一种有效的方法。

我国煤矿安全规程规定，综放开采有自燃倾向性的煤层时，要采用以注入惰性气体为主的综合防灭火措施。

惰气防灭火技术的主要目的是为了减少氧含量，降低煤氧化或燃烧的速度，可用于煤矿井下防灭火的惰性气体主要有氮气、二氧化碳及燃料燃烧后形成的混合气体等。

用惰气阻止煤体氧化和窒息火区的基本思想比较简单，在具体使用上主要需考虑两个方面的问题，一是能否供给防灭火现场有效的惰性气体；二是在一定时间内能否向现场输送足够的惰性气体。

早在五六十年代，世界上一些主要采煤国家就尝试用氮气来扑灭矿井火灾获得成功，随后，这一防灭火技术得到了不断应用和发展。

1988年，抚顺局采用氮气防灭火技术成功地防止了厚煤层综采放顶煤工作面采空区的自然发火，为我国在这一技术领域的应用起到了示范作用，目前，我国多数综放工作面都采用注氮防灭火技术来防治采空区自然发火。

二氧化碳气体已被广泛应用于各种火灾的治理，它能在较短的时间内控制和扑灭气体、液体、固体和电气火灾，具有灭火能力强、速度快、使用范围广、对环境不会造成污染等特点。

前言为了加强对各类气体灭火系统的日常管理和维护工作，确保系统处于正常的工作状态，使管理操作人员全面掌握灭火系统的各项技术参数、操作技能及管理和维护工作，针对工程设备的运行状态实施有效的监控管理和正确操作，特制定本培训手册，供灭火系统设备使用单位参考。

一、低压二氧化碳灭火系统1.灭火装置工作原理在正常情况下，容器中二氧化碳通过制冷装置，使其温度保持在-18℃、压力在2.0±0.2MPa的工作状态，此时容器中的二氧化碳呈气液两相。

当温度升高导致容器中的二氧化碳压力上升到2.1±0.05MPa时，灭火装置控制器启动制冷机组降温降压；当压力下降到1.9±0.05MPa时，制冷机组停机。

如此循环往复，使系统始终处于正常工作状态。

如制冷系统失灵，压力上升到2.25MPa时，超压指示灯亮并发出报警信号，若压力继续上升并超过2.5MPa时，安全阀开启，缓慢释放多余压力。

当压力恢复到正常时，安全阀自动关闭。

2.灭火系统动作程序图3.低压CO灭火系统主要部件及功能2●低温储罐用以储存低温二氧化碳液体，使二氧化碳在容器的正常工作压力为2.0±0.2MPa，设计温度为-40℃，设计压力4.0MPa。

●制冷机组：降低压力将储罐气态二氧化碳转化为液态二氧化碳，使压力维持在2.0±0.2MPa、温度为-18℃的低压低温状态。

1）、组成：压缩机、冷凝器、储液罐、干燥过滤器、视液镜、蒸发器。

2）、工作原理：二氧化碳压力上限启动制冷降温降压压力下限停机（全过程为自动控制）3）、用途：通过制冷机组的降温，使储罐二氧化碳压力恒定在2.0±0.2MPa。

4）、电源电压：AC220V●压力变送器随着容器中的压力变化而使其输出的标准电信号（模拟信号4～20mA）变化，用于控制制冷系统压缩机的启停，从而使容器二氧化碳的压力恒定在2.0±0.2MPa。

1）、组成：应变弹簧、放大线路、压力显示报警仪2）、工作原理：应变弹簧放大线路V/I转换输出4-20mA 模数转换压力指示3）、用途：测量容器压力，输出模拟信号，控制制冷机组启停。

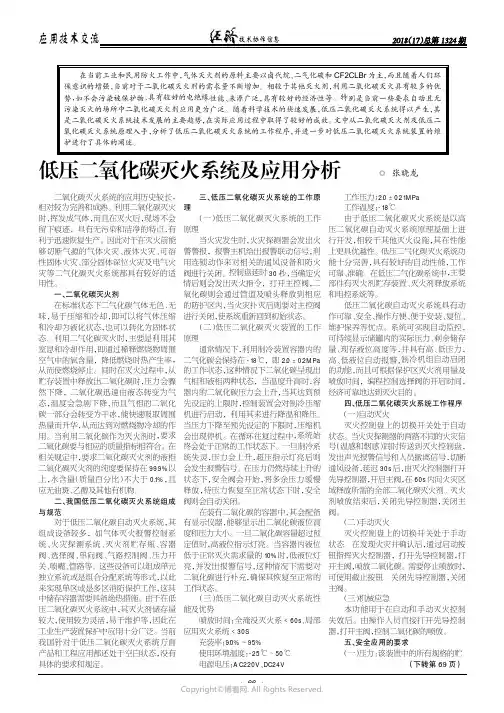

低压二氧化碳灭火系统及应用分析张晓龙◎二氧化碳灭火系统的应用历史较长，相对较为完善和成熟。

利用二氧化碳灭火时，挥发成气体，而且在灭火后，现场不会留下痕迹，具有无污染和洁净的特点，有利于迅速恢复生产。

因此对于在灭火前能够切断气源的气体火灾、液体火灾、可溶性固体火灾、部分固体深位火灾及电气火灾等二气化碳灭火系统都具有较好的适用性。

一、二氧化碳灭火剂在标准状态下二气化碳气体无色、无味，易于压缩和冷却，即可以将气体压缩和冷却为液化状态，也可以转化为固体状态。

利用二气化碳灭火时，主要是利用其窒息和冷却作用，即通过稀释燃烧物周围空气中的氧含量，降低燃烧时热产生率，从而使燃烧停止。

同时在灭火过程中，从贮存装置中释放出二氧化碳时，压力会骤然下降，二氧化碳迅速由液态转变为气态，温度会急剧下降，而且气相的二氧化碳一部分会转变为干冰，能快速吸取周围热量而升华，从而达到对燃烧物冷却的作用。

当利用二氧化碳作为灭火剂时，要求二氧化碳要与相应的质量指标相符合。

在相关规定中，要求二氧化碳灭火剂的液相二氧化碳灭火剂的纯度要保持在99.9%以上，水含量（质量百分比）不大于0.1%，且应无油斑、乙醇及其他有机物。

二、我国低压二氧化碳灭火系统组成与规范对于低压二氧化碳自动灭火系统，其组成设备较多，如气体灭火报警控制系统、火灾探测系统、灭火剂贮存瓶、容器阀、选择阀、单向阀、气路控制阀、压力开关、喷嘴、管路等。

这些设备可以组成单元独立系统或是组合分配系统等形式，以此来实现单区或是多区消防保护工作，这其中储存容器需要具备绝热措施。

由于在低压二氧化碳灭火系统中，其灭火剂储存量较大，使用较为灵活，易于维护等，因此在工业生产装置保护中应用十分广泛。

当前我国针对于低压二氧化碳灭火系统方面产品和工程应用都还处于空白状态，没有具体的要求和规定。

三、低压二氧化碳灭火系统的工作原理（一）低压二氧化碳灭火系统的工作原理当火灾发生时，火灾探测器会发出火警警报，报警主机给出报警联动信号，利用连锁动作来对相关的通风设备和防火阀进行关闭。

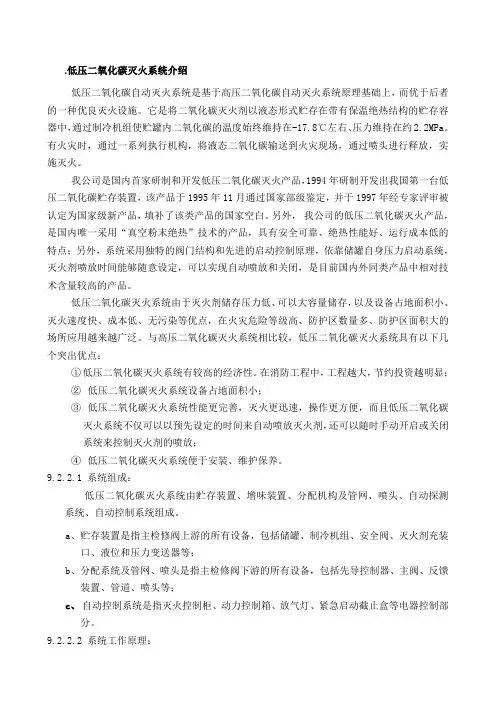

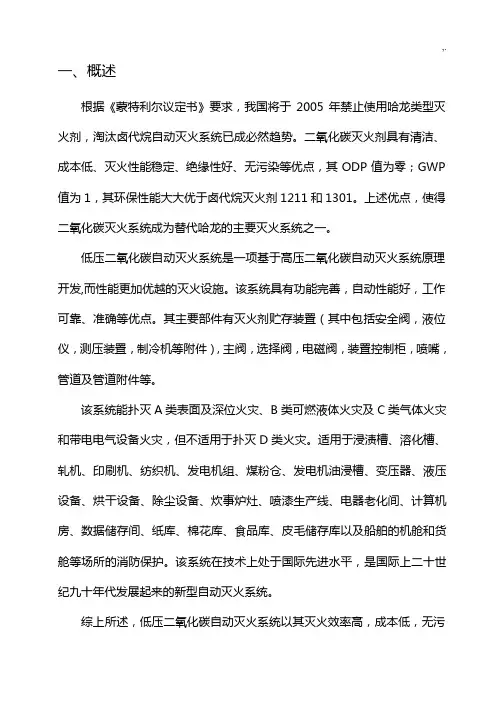

.低压二氧化碳灭火系统介绍低压二氧化碳自动灭火系统是基于高压二氧化碳自动灭火系统原理基础上，而优于后者的一种优良灭火设施。

它是将二氧化碳灭火剂以液态形式贮存在带有保温绝热结构的贮存容器中，通过制冷机组使贮罐内二氧化碳的温度始终维持在-17.8℃左右、压力维持在约2.2MPa。

有火灾时，通过一系列执行机构，将液态二氧化碳输送到火灾现场，通过喷头进行释放，实施灭火。

我公司是国内首家研制和开发低压二氧化碳灭火产品，1994年研制开发出我国第一台低压二氧化碳贮存装置，该产品于1995年11月通过国家部级鉴定，并于1997年经专家评审被认定为国家级新产品，填补了该类产品的国家空白。

另外，我公司的低压二氧化碳灭火产品，是国内唯一采用“真空粉末绝热”技术的产品，具有安全可靠、绝热性能好、运行成本低的特点；另外，系统采用独特的阀门结构和先进的启动控制原理，依靠储罐自身压力启动系统，灭火剂喷放时间能够随意设定，可以实现自动喷放和关闭，是目前国内外同类产品中相对技术含量较高的产品。

低压二氧化碳灭火系统由于灭火剂储存压力低、可以大容量储存，以及设备占地面积小、灭火速度快、成本低、无污染等优点，在火灾危险等级高、防护区数量多、防护区面积大的场所应用越来越广泛。

与高压二氧化碳灭火系统相比较，低压二氧化碳灭火系统具有以下几个突出优点：①低压二氧化碳灭火系统有较高的经济性。

在消防工程中，工程越大，节约投资越明显；②低压二氧化碳灭火系统设备占地面积小；③低压二氧化碳灭火系统性能更完善，灭火更迅速，操作更方便，而且低压二氧化碳灭火系统不仅可以以预先设定的时间来自动喷放灭火剂，还可以随时手动开启或关闭系统来控制灭火剂的喷放；④低压二氧化碳灭火系统便于安装、维护保养。

9.2.2.1 系统组成：低压二氧化碳灭火系统由贮存装置、增味装置、分配机构及管网、喷头、自动探测系统、自动控制系统组成。

a、贮存装置是指主检修阀上游的所有设备，包括储罐、制冷机组、安全阀、灭火剂充装口、液位和压力变送器等；b、分配系统及管网、喷头是指主检修阀下游的所有设备，包括先导控制器、主阀、反馈装置、管道、喷头等；c、自动控制系统是指灭火控制柜、动力控制箱、放气灯、紧急启动截止盒等电器控制部分。

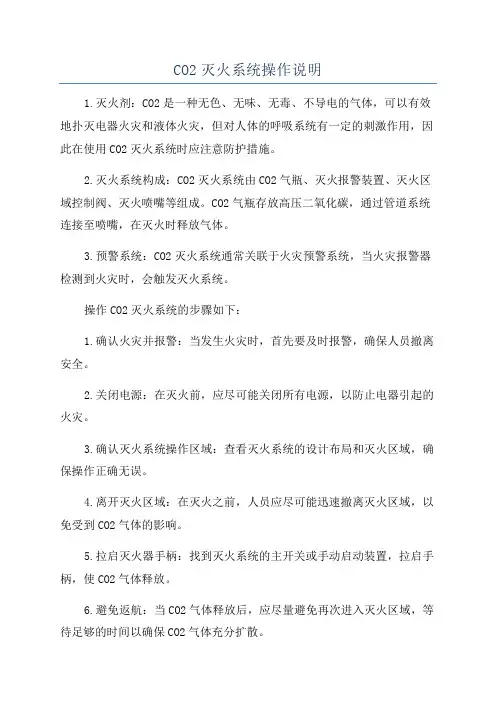

CO2灭火系统操作说明
1.灭火剂：CO2是一种无色、无味、无毒、不导电的气体，可以有效地扑灭电器火灾和液体火灾，但对人体的呼吸系统有一定的刺激作用，因此在使用CO2灭火系统时应注意防护措施。

2.灭火系统构成：CO2灭火系统由CO2气瓶、灭火报警装置、灭火区域控制阀、灭火喷嘴等组成。

CO2气瓶存放高压二氧化碳，通过管道系统连接至喷嘴，在灭火时释放气体。

3.预警系统：CO2灭火系统通常关联于火灾预警系统，当火灾报警器检测到火灾时，会触发灭火系统。

操作CO2灭火系统的步骤如下：
1.确认火灾并报警：当发生火灾时，首先要及时报警，确保人员撤离安全。

2.关闭电源：在灭火前，应尽可能关闭所有电源，以防止电器引起的火灾。

3.确认灭火系统操作区域：查看灭火系统的设计布局和灭火区域，确保操作正确无误。

4.离开灭火区域：在灭火之前，人员应尽可能迅速撤离灭火区域，以免受到CO2气体的影响。

5.拉启灭火器手柄：找到灭火系统的主开关或手动启动装置，拉启手柄，使CO2气体释放。

6.避免返航：当CO2气体释放后，应尽量避免再次进入灭火区域，等待足够的时间以确保CO2气体充分扩散。

7.安全开启通风系统：在将CO2灭火系统释放的CO2气体排除并确保
灭火区域没有明显火源的情况下，可开启通风系统。

8.维修和重新装载：在灭火后，需要对灭火系统进行维修和重新装载，确保灭火系统能再次正常使用。

需要注意的是，操作CO2灭火系统需要经过专业人员的培训和指导。

在实际操作过程中，需严格按照系统设计和操作流程进行，并时刻注意安全。
