(物理) 初中物理电流和电路试题(有答案和解析)

初三物理电流和电路试题答案及解析1.如图，当开关S闭合后，灯泡L1，L2都发光，两个电表都有示数，工作一段时间后，突然灯泡L 2熄灭，L1仍然发光，两个电表都无示数，该电路可能出现的故障是（）A．电流表断路B．L2断路C．电压表短路D．L2短路【答案】A【解析】A、如果是电流表断路，则灯L2也不能发光，电流表和电压表都没有示数，符合题意；B、如果是L2断路，则灯L2不能发光，电流表没有示数，但是电压表会有示数，显示电源电压，不符合题意；C、如果是电压表短路，则电源也处于短路状态，灯L1不会发光，不符合题意；D、如果是L2短路，则整个电源也短路，与C描述的现象相同，不符合题意．故选A．【考点】简单电路故障判断2.如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿，突然一个灯泡不亮，两表示数都变大，则电路出现的故障可能是（）A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路【答案】D【解析】电路为串联电路，电流表示数变大，说明电路没有断路出现，选项AC错。

电压表测量电压，若短路测电压表示数为0而不是变大，所以选项B错。

若短路，则本来两个灯泡串联，电压表测量电压小于电源电压，短路后，电压等于电源电压，所以电压表示数变大，电流表示数变大，选项D对。

【考点】电路故障分析3.如图所示电路，当开关S闭合后，两表均有示数，过一会儿，发现电压表和电流表示数都增大，下列故障分析可能的是（）A．Ll 断路B．L2断路C．L1短路D．L2短路【答案】 D【解析】两灯泡串联，电路中有电流，可以排除断路的情况，电压表测量的是灯L1两端的电压，所以是灯L2短路，选择D。

【考点】电路故障判断4.物理学中把定向移动的方向规定为电流方向，家庭中的电灯、电风扇、电吹风机、电冰箱、电视机等家电用器是联在电路中的．【答案】正电荷；并【解析】电流方向的规定：正电荷定向移动的方向为电流方向；家庭电路是并联电路，各个用电器都是并联的。

【物理】九年级物理电流和电路题20套(带答案)含解析一、电流和电路选择题1．将两个定值电阻串联接到电压为U的电源两端，R1消耗的功率为P1， R2消耗的功率为3P1．将这两个定值电阻并联接在同一电源两端时，下列说法中正确的是（）A. 串联时R1与R2两端的电压之比为3：1B. 并联时R1消耗的功率为16P1C. 并联时通过R1与R2的电流之比为1：3D. 并联时两电阻消耗的总功率 P1【答案】 B【解析】【解答】解：（1）R1、R2串联时，通过两电阻的电流相等，∵P=I2R，且P2=3P1，∴R2=3R1，∵U=IR，∴U1：U2=R1：R2=1：3；电路中的电流I= = = ，则P1=I2R1=（）2R1= ．（2）当R1、R2并联在同一电源两端时，两电阻两端的电压相等为U，R1消耗的功率为P1′= =16P1；∵I= ，∴通过R1与R2的电流之比I1′：I2′=R2：R1=3：1；电路消耗的总功率P总′= + = + = ×16P1= P1．故选B．【分析】（1）当R1、R2串联时，通过两电阻的电流相等，根据电阻消耗的功率关系和P=I2R确定两电阻之间的关系，根据欧姆定律得出两电阻两端的电压关系；根据电阻的串联特点和欧姆定律表示出电路中的电流，根据P=I2R表示出R1消耗的功率．（2）当R1、R2并联在同一电源两端时，根据并联电路的电压特点和P= 求出R1消耗的功率，根据欧姆定律得出通过两电阻的电流关系，根据P= 求出R2消耗的电功率，进一步得出两电阻消耗的总功率．2．下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A 正确； B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选A．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．3．在如图所示的实验装置图中，能够说明电能生磁的是（）A. B. C. D.【答案】 A【解析】【解答】A、这是奥斯特实验装置，说明电流周围存在磁场即，电能生磁，A符合题意；B、这是电磁感应现象实验装置，说明磁能生电，B不符合题意；C、这是磁场对电流作用实验装置，说明通电导体在磁场中受力，不能说明电能产生磁，C 不符合题意；D、该实验说明塑料不是导体，不能说明电能产生磁，D不符合题意．故答案为：A．【分析】电能生磁指的是电流周围有磁场，这就是电流的磁效应.4．在图甲所示的电路中，当滑片P由b移到a的过程中，滑动变阻器的及滑动变阻器接入电路的电阻R2的变化情况如图乙所示。

初中物理电流和电路试题(有答案和解析)一、电流和电路选择题1．如图所示是一个能吹出冷热风的电吹风简化电路图，图中A是吹风机，B是电热丝．下列分析正确的是（）A. 只闭合开关S2，电吹风吹出热风B. 只闭合开关S1，电吹风吹出冷风C. 同时闭合开关S1、S2，电吹风吹出冷风D. 同时闭合开关S1、S2，电吹风吹出热风【答案】 D【解析】【解答】开关S2在干路上，S1在B所在的支路．A、只闭合开关S2时，电热丝所在支路的开关是断开的，电热丝不工作，只有吹风机接入电路，吹出冷风，A不符合题意；B、此时干路开关S2是断开的，电路没有接通，所有用电器都不工作，B不符合题意；C、同时闭合开关S1、S2时，电热丝与吹风机并联接入电路，同时工作，吹出热风，C不符合题意，D符合题意．故答案为：D．【分析】根据电路的工作状态，电路并联，且电热丝有开关，并联时同时工作.2．在图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5 A，乙电流表的示数为0.2 A，则下列判断正确的是（）A. 通过灯L1的电流为0.5 AB. 通过灯L1的电流为0.3 AC. 通过灯L2的电流为0.7 AD. 通过灯L2的电流为0.3 A【答案】 B【解析】【解答】由图示可知，两个灯泡是并联的，电流表甲测干路的电流为0.5A，电流表乙测通过灯泡L2的电流为0.2A，根据并联电路中电流的特点可知，通过灯泡L1的电流为0.5A-0.2A=0.3A，B符合题意.故答案为：B。

【分析】首先判断电流表所测量的位置，根据并联电路中的干路电流和各支路电流的关系分析各支路电流。

3．有一个看不见内部情况的小盒（如图所示），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮。

选项所示的图中符合要求的电路图是（）A. B.C. D.【答案】 C【解析】【解答】解：A．由电路图可知，两灯泡串联，拧下其中任一灯泡，电路断路，另一灯都不亮，A不符合题意；B．由电路图可知，两灯泡并联，开关S位于L1支路，断开开关，灯泡L2仍然亮，B不符合题意；C．由电路图可知，两灯泡并联，开关位于干路，闭合开关两灯都亮，拧下其中任一灯泡，另一灯亮，C符合题意；D．由电路图可知，开关S与L2并联后再与L1串联，闭合开关S，L2被短路，L2不亮，L1亮，D不符合题意。

初三物理电流和电路测试卷(带答案)一、选择题（共18道总分36分）1、根据图中给出的电流方向,在空白处填上电池或电流表的符号,并标出"+""-"接线柱，使之成为正确的电路.2、某家用电器正常工作时的电流为4A，此用电器可能是（）A．空调机B．日光灯C．电冰箱D．电风扇3、如图4－1－16所示的是一次实验时电流表指针的偏转情况，王强对此作出了四种结论，其中错误的是( )A．若使用"－"和"3"两个接线柱接入电路，则指针所对的示数为2.3 AB．若使用"－"和"0.6"两个接线柱接入电路，则指针所对的示数为0.46 AC．若原来使用"－"和"3"两个接线柱接入电路，而后使用"－"和"0.6"两个接线柱接入电路，则指针所对的示数不会改变D．电流从电流表的"－"接线柱流出图4－1－164、取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。

用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。

则A、B连接起来的瞬间（）A．验电器的工作原理是同种电荷相互排斥，异种电荷相互吸引B．正电荷由B转移到AC．金属杆中的瞬时电流方向是由A到BD．验电器A的张角变小是由于金属箔上电荷量减小的电流，如图所示的电路图正确的是5、要用电流表测量通过小灯泡L2（）A．B．C．D．6、某家用电器正常工作时，通过的电流大约为5A，该用电器可能是A．电视机B．白炽灯C．洗衣机D．空调7、摩擦起电是生活中常见的现象，但是在公共场合有时候会引起事故，带来严重损失和损害，需要引起我们高度重视，如图是张贴在加油站内的一些警示标志，其中与摩擦起电有关的是（）A．禁止放易燃物B．禁止梳头发C．禁止吸烟D．熄火加油8、下列各图能正确反映电荷之间、磁极之间相互作用规律的是（）9、如图所示，在探究"串联电路的电流关系"时，小明用电流表分别测出a、b、c三处的电流为I＝0.2A、I b＝0.2A、I c＝0.2A．记录数据后，他下一步应a该做的是A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值10、连接如图所示电路，研究串联电路中电流的特点实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（）A．电流表的缘故B．灯泡L1和L2的电阻不同C．导线有电阻D．灯泡L1和L2在电路中的位置11、下列说法正确的是（）A．只要导体内自由电荷移动，就能形成电流B．在闭合电路中要得到持续电流就必须有电源C．在串联电路中，有一个用电器开路，其余用电器均能工作D．在并联电路中，有一个用电器被短路其余用电器仍可照常工作12、卫生间里安装了照明灯和换气扇，有时需要独立工作，有时需要同时工作．下列电路图符合要求的是（）A．B．C．D．13、在"探究串联电路中的电流"实验中，某同学用电流表分别测出图中a、b、c三处的电流大小．为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（）A．将电源两极对调，再次测量a、b、c三处的电流B．改变开关S的位置，再次测量a、b、c三处的电流C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流D．换用不同规格的灯泡，再次测量a、b、c三处的电流14、在国际单位制中，电流的单位是（）A．安培B．伏特C．焦耳D．瓦特15、用塑料梳子梳头时会因为摩擦而起电，经检验，塑料梳子所带的电荷为负电荷，则（）A．头发原子核对核外电子的束缚能力更强B．塑料梳子得到一些电子C．塑料梳子创造了负电荷D．头发和梳子间没有电子转移16、下列关于分子和原子的说法，正确的是（）A．原子是不可再分的最小粒子B．分子是不可再分的最小粒子C．原子结构与太阳系十分相似，它的中心是原子核D．分子结构与太阳系十分相似，它的中心是原子17、某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室．下列电路中符合上述要求的是（）A．B．C．D．18、如图所示电路，下列分析正确的是：（）A．只闭合S1时，L2发光、L1不发光，A2测L2电流B．只闭合S2时，L1发光、L2不发光，A1测L1电流C．闭合S1S2时，L1L2并联，A2测L2电流D．闭合S1S2时，L1L2串联，A1A2示数相等二、填空题（共10道总分30分）19、如图甲所示的电路，电流表测量的是通过_______（选填"L1和L2"、"L1"或"L2"）的电流，闭合开关S，若发现指针偏向如图乙所示的位置，其原因是______________。

初中物理电流和电路试题附解析一、电流和电路压轴实验培优题1．为了防止电路中电流过大，发生危险，电路中常常需要安装保险丝.保险丝安装在玻璃管中，称为保险管.实验室有熔断电流分别为1A和2A的两种保险管，保险管上印刷的文字已经模糊不清，但小星知道：熔断电流较大的保险丝，其电阻较小，因此，小星设计了如图甲所示实验电路图，想通过比较它们的电阻大小来区别这两种保险管.（1）根据图甲电路图，在图乙的实物图中，用笔代善导线把电路连接完整。

（________）（2）开关闭合前，滑动变阻器的滑片应该移至最_______（选填“左”或“右”端）。

（3）在图甲中，若电压表V2的读数为2.1V，电压表V1读数如图丙所示，则保险管B两端的电压为_______V.（4）保险管A的熔断电流为_______A（5）将这两个保险管并联接入某一电路中，当电路中的电流达到_______A时，保险管将熔断.2．小红同学在探究“串联并联电路中的电流的规律”时做了如下实验：（1）按如图甲所示的电路连接好后,换用不同规格灯泡，把电流表先后接在电路中的abc 处,得到了如下的记录数据:比较测得的数据可得出的结论是：_______________________。

（2）她在测并联电路的电流时,如图乙所示,在测a、b两处的电流时，电流表示数都如图所示，则a处的电流值为______ A， b处的电流值为______A，在c处的电流值为________A。

3．小兰家前段时间通过天猫购物平合新买了一合某品牌双门冰箱，如图甲所示．（1）商家将冰箱送到小兰家后，根据父母的要求，送货工人将冰箱放到厨房的某个位置便离开了．小兰感觉冰箱放置的并没有水平，于是她准备了铁钉、细线和量角器，通过实验检验冰箱是否水平并进行有效调整，步骤如下：a．她先利用细线和铁钉自制一个重垂线，这是利用重力的方向是_____．b．她将量角器的底边与冰箱的侧面的顶边重合，再将重垂线吊在量角器的圆心，通过观察_____，确定冰箱是否放置水平；c．在爸爸的帮助下，通过调节冰箱底部的调节脚将冰箱调整水平．（2）如图乙所示是这台电冰箱的简化电路图．图中M是电冰箱压缩机内的电动机，L是电冰箱内的照明灯．下列判断正确的是_____．A．S1闭合、S2断开时，照明灯与电动机并联B．S1、S2都闭合时，照明灯与电动机串联C．关上冰箱门时、S1自动断开，使得照明灯熄灭D．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作（3）小兰仔细阅读了冰箱使用说明书，按要求放置的冰箱与墙之间要保持一定的距离．为什么冰箱不能紧贴着墙放置呢？小兰经过思考提出了以下猜想：猜想一：冰箱按要求放置可能会降低冰箱内的温度猜想二：冰箱按要求放置可能会减少冰箱消耗的电能a．为了验证猜想一，小兰用温度计测量冰箱冷藏室的温度．但测量时发现，由于冰箱冷藏室的温度与室温相差较大，温度计从冰箱内取岀读数时示数迅速变化．为了使温度计从冰箱内取出读数时示数变化不明显，她可以_____（请你为她设计一种可行性方案）．小兰通过该方案分别测出冰箱在不同放置情况时冷藏室的温度，发现温度计示数几乎一样，这说明猜想一是_____的（选填“正确”或“错误”）．b．为了验证精想二，小兰用电能表测出冰箱在不同放置情况下消耗的电能．测量时，除冰箱位置不同外，应控制冰箱内外工作环境、工作电压、通电时间相同，并且还应该_____．小芳通过比较测量结果验证了猜想二是正确的．4．用如图所示的电路探究并联电路中的电流关系．()1闭合开关，发现1L亮，而2L不亮．小易认为2L不亮的原因是2L短路，你认为他的判断是______(填“正确”或“错误”)的．()2小易将电路中右侧的导线与电流表“0.6”接线柱相连的那一端改接到“-”接线柱上．其它都不动．这样连接的目的是测______的电流L”)，请评价其可行性并说明理由：______；(填“干路”或“2()3小易将实验数据记录在下表中．分析表中数据．可得出的结论是：______；电流表的测量对象电流表的示数I/AL1所在的支路0.30L2所在的支路0.20干路0.50()4根据上表信息，若灯泡1L的电阻大小为10Ω，则电路的总电阻为______Ω5．如图甲所示是小强“连接串联电路”的电路图。

【物理】中考必刷题物理电流和电路题含解析一、电流和电路选择题1.家用电吹风由电动机和电热丝等组成.为了保证电吹风的安全使用，要求：电动机不工 作时，电热丝不能发热；电热丝不发热时，电动机仍能工作.下列电路中符合要求的是 （）电葩就H B.220 Vo*-t ----------- ®【答案】D【解析】【解答】A 电热丝和电动机串联，而电动机不能够独立工作，A 不符合题意;B 、电动机和电热丝并联连接，电路中只有一个总开关控制，开关闭合，电热丝和电动机同时工作，而电动机无法独立工作， B 不符合题意；C 、电动机和电热丝并联连接， S 控制整个电路，S 2控制电动机；S i 闭合，8断开，只有电热丝工作，而电动机不工作； C 不符合题意；D 、电动机和电热丝并联连接， S 控制整个电路，S 2控制电热丝；S i 闭合，8断开，只有电 动机工作，电热丝不工作； S i 闭合，8闭合，电动机和电热丝同时工作； S i 断开，电动机 和电热丝都不工作，D 符合题意.故答案为：D.【分析】根据电路要求，电动机和电热丝可以单独工作，电路要并联，且电热丝有开关.2.取两个相同的验电器 A 和B,使A 带上负电荷，可以看到闭合。

用带有绝缘柄的金属棒把A 和B 连接起来（如图所示） 角度减小，B 的金属箔由闭合变为张开。

下列描述错误的是（）A.金属杆是导体B.两金属箔片能够张开是因为带上了同种电荷“D. __i<^0 220 VOA 的金属箔张开，B 的金属箔,观察到 A 的金属箔张开的电拉蜂C.实验中金属杆和金属球接触的一瞬间，B验电器中的金属箔带上了负电荷D.实验中金属杆和金属球接触的一瞬间，金属杆中电流方向是自A流向B【答案】D【解析】【解答】A.金属棒可以导电，A不符合题意；B.验电器的金属箔张开角度是带了同种电荷，B不符合题意；C.金属杆和金属球接触时，A验电器上的电子有部分转移到B验电器上，B验电器带了和A一样的电荷，C不符合题意；D在金属杆金属球接触时，电子由A向B移动，电流的方向和负电荷的方向相反，电流从B向A, D符合题意。

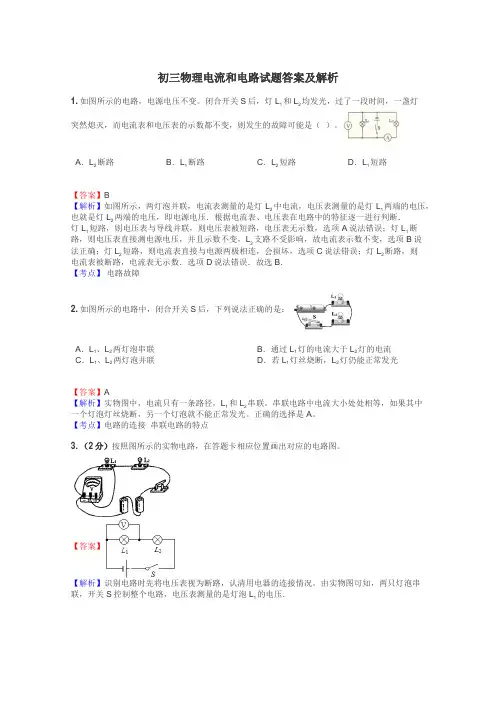

初三物理电流和电路试题答案及解析1.如图所示的电路，电源电压不变。

闭合开关S后，灯L1和L2均发光，过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是（）。

A．L2断路B．L1断路C．L2短路D．L1短路【答案】B【解析】如图所示，两灯泡并联，电流表测量的是灯L2中电流，电压表测量的是灯L1两端的电压，也就是灯L2两端的电压，即电源电压．根据电流表、电压表在电路中的特征逐一进行判断．灯L1短路，则电压表与导线并联，则电压表被短路，电压表无示数，选项A说法错误；灯L1断路，则电压表直接测电源电压，并且示数不变，L2支路不受影响，故电流表示数不变，选项B说法正确；灯L2短路，则电流表直接与电源两极相连，会损坏，选项C说法错误；灯L2断路，则电流表被断路，电流表无示数．选项D说法错误．故选B．【考点】电路故障2.如图所示的电路中，闭合开关S后，下列说法正确的是：A．L1、L2两灯泡串联B．通过L1灯的电流大于L2灯的电流C．L1、L2两灯泡并联D．若L1灯丝烧断，L2灯仍能正常发光【答案】A【解析】实物图中，电流只有一条路径，L1和L2串联。

串联电路中电流大小处处相等，如果其中一个灯泡灯丝烧断，另一个灯泡就不能正常发光。

正确的选择是A。

【考点】电路的连接串联电路的特点3.（2分）按照图所示的实物电路，在答题卡相应位置画出对应的电路图。

【答案】【解析】识别电路时先将电压表视为断路，认清用电器的连接情况。

由实物图可知，两只灯泡串联，开关S控制整个电路，电压表测量的是灯泡L1的电压．电路图如图：【考点】实物图画电路图4.在如图所示的电路中，电源电压保持不变。

当电键S闭合后，只有一个电表的示数发生变化。

若电路中只有一处故障，且只发生在电阻R或小灯L上，则：A．电压表V的示数发生变化，小灯L断路B．电压表V的示数发生变化，小灯L短路C．电流表A的示数发生变化，电阻R断路D．电流表A的示数发生变化，电阻R短路【答案】A【解析】如果电阻R断路，S闭合前，两个电表的示数为0，S闭合后，两个电表的示数仍为0。

初三物理电流和电路专项综合练习题（解析版）一、选择题1．下列数据最接近实际的是（）A. 光在空气中传播速度约为340m/sB. 台灯正常工作时的电流约为5AC. 泰州冬天的最低气温为10℃D. 苏科版九上物理课本重约为2.5N【答案】D【解析】【解答】解：A、光在真空中的传播速度最大，为3×108m/s．故A不符合实际；B、日光灯正常工作的电流在0.2A左右，台灯正常工作的电流大约是日光灯工作电流的一半，在0.1A左右．故B不符合实际；C、江苏泰州冬季气温虽然不是很低，但最低气温在0℃左右，不可能达到10℃．故C不符合实际；D、苏科版九上物理课本的质量约250g=0.25kg，重约为G=mg=0.25kg×10N/kg=2.5N．故D 符合实际．故选D．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．2．）如图为李明同学的实验电路．当闭合开关S，将滑动变阻器的滑片P向右滑动时，观察到的现象是（）A. 电压表的示数减小，电流表的示数增大B. 电压表的示数增大，电流表的示数减小C. 电压表和电流表的示数都增大D. 电压表和电流表的示数都减小【答案】A【解析】【解答】解：因为滑片向右移动，滑动变阻器接入电路的电阻减小，所以电路中的电流增大，即电流表示数增大；又因为电压表测量滑动变阻器两端的电压，当滑片向右移动时，接入电路中的电阻减小，所以电压表的示数减小．故选项A正确．故选A．【分析】先分析电路的连接方式即串联，然后根据滑动变阻器的正确使用方法进行分析，即滑片向右移，接入电路的电阻变小；再根据串联电路起分压作用，即电阻越小分得的电压越小．3．如图所示，两个相同的验电器a和b，a带正电，b不带电，用根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间（）A. 有质子从a向b移动B. a中的自由电子通过金属棒流向b，b金属箔的张角张大C. b中正电荷通过金属棒流向a，a金属箔张角减小D. b中的自由电子通过金属棒流向a，b金属箔张角增大【答案】 D【解析】【解答】解：由题知，验电器a带正电，b不带电；用带有绝缘柄的铜棒把a和b 连接起来，质子和正电荷的质量比较大而不会定向移动，由于验电器a带正电，根据异种电荷相互吸引可知，b中的自由电子会通过金属棒流向a，而b因为失去电子也带上了正电荷，b的两金属箔带上同种电荷使b金属箔张角变大，ABC不符合题意，D符合题意。

初三物理电流和电路测试题及答案一、选择题1．两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图所示，则（）A. B中负电荷通过棒流向A，B带正电荷B. A中正电荷通过棒流向B，B带正电荷C. 棒中有持续电流从A流向B，使B张角增大D. 棒中有持续电流从B流向A，使A张角先减小，后增大【答案】A【解析】【解答】解：A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，瞬间B上的部分负电荷会转移到A上，因此验电器B的金属箔由于带正电会张开，验电器A的张角减小，棒中瞬间有电流从A流向B；电流的方向与负电荷定向移动的方向相反，因此电流方向是由A到B．故选A．【分析】（1）规定电流方向与正电荷定向移动的方向相同；（2）验电器使用时是让金属杆上的金属箔带上同种电荷，然后同种电荷会相互排斥从而验证物体是否带电的．2．如图所示，关于下列四种电学仪器的说法中正确的是（）A. 该电流表应并联在电路中使用，不允许超过量程B. 该电压表有两个量程，可以测量家庭电路的电压C. 该滑动变阻器接入电路后，若滑片向右移动会使电路中的电流变小D. 该电能表接在家庭电路中，是为了测量家庭电路中用电器消耗的总电能【答案】 D【解析】【解答】解：A、电流表应串联在电路中，故A错误；B、由图可知，电压表的最大量程为15V，家庭电路电压为220V，超过了电压表的量程，故B错误；C、该滑动变阻器接入电路后，若滑片向右移动，滑动变阻器接入电路的电阻减小，会使电路中的电流变大，故C错误；D、电能表是用来测量家庭消耗电能多少的仪器，电能表直接测量的是用电器消耗的电能．故选：D．【分析】（1）（2）根据电流表和电压表的使用规则分析；（3）根据滑动变阻器连入电路中电阻线的长度的变化分析；（4）电能表是用来测量消耗电能多少的仪器或者说是测量电流做功多少的仪器．3．有一个看不见内部情况的小盒（如图所示），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮。

（物理）九年级物理电流和电路真题汇编(含答案)一、电流和电路选择题1．如图所示的电路中，电源两端的电压保持不变，当开关S1、S2闭合，S3断开时，电流表的示数为I1、电压表的示数为U1；当开关S1、S3闭合，S2断开时，电流表的示数为I2、电压表的示数为U2．下列判断中正确的是（）A. U1＞U2B. U1＜U2C. I1＞I2D. I1＜I2【答案】B【解析】【解答】当开关S1、S2闭合，S3断开时，R1、R2串联，电压表测量R1 两端的电压，电压表的示数为U1；当开关S1、S3闭合，S2断开时，R1、R2仍然串联，电压表测量电源两端的电压，电压表的示数为U2；由于串联电路的总电压等于各部分电压之和，所以U1＜U2，A不符合题意，B符合题意；当开关S1、S2闭合，S3断开时，R1、R2串联，电流表的示数为I1；当开关S1、S3闭合，S2断开时，R1、R2仍然串联，电流表的示数为I2；因为电源电压不变，电路的电阻R=R1+R2不变，由I=U/R知道，电路的电流不变，即I1=I2，CD不符合题意，故答案为：B。

【分析】根据闭合不同的开关，电路都是串联电路，电压表测量的位置不同，电压表的示数不同.2．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究：⑴物质导电性；⑵电动机转向；⑶电磁感应；⑷电阻与长度的关系．能够完成的实验个数有（）A. 1个B. 2个C. 3个D. 4个【答案】D【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验（1）；由干电池、导线和电动机可完成实验（2）；由导线、小灯泡和电动机可完成实验（3）；由干电池、导线、小灯泡和铅笔芯可完成实验（4）；D符合题意.故答案为：D.【分析】选择不同的材料可以进行相应的实验，可以完成导体和绝缘体的区别，电阻影响因素的实验，可以探究电动机的转向和电磁感应的特点.3．下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A正确； B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选A．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．4．如图所示的电路中，闭合开关S1和S2，灯泡L1和L2均发光，下列说法正确的是（）A. 电流表测量干路的电流B. 电压表示数等于L1的电压C. 只断开S2，电流表示数不变D. 只断开S2，电压表示数变为零【答案】 B【解析】【解答】解：A、由图知，闭合开关S1和S2，灯泡L1和L2并联，电流表与L2串联，测量通过L2的电流。
