H3C交换机配置命令大全1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、 language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、 port link-type Access|Trunk|Hybrid 设置端口访问模式7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、 vlan 10 创建VLAN 10并进入VLAN 10的视图模式11、 port access vlan 10 在端口模式下将当前端口加入到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中13、port trunk permit vlan all 允许所有的vlan通过H3C路由器1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4、 language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、 ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、 ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由11、 ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、 language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置 :<H3C>reset save ；<H3C>reboot ；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。

华三交换机配置方法及操作案例一、系统IP配置:[H3C]vlan20[H3C]management-vlan20[H3C]interfacevlan-interface 20 创建并进入管理VLAN[H3C]undointerface vlan-interface 20 删除管理VLAN接口[H3C-Vlan-interface20]ipaddress 192.168.1.2 255.255.255.0 配置管理VLAN接口静态IP地址(缺省为192.168.0.234)[H3C-Vlan-interface20]undoip address 删除IP 地址[H3C-Vlan-interface20]ipgateway192.168.1.1 指定缺省网关(默认无网关地址) [H3C-Vlan-interface20]undoip gateway[H3C-Vlan-interface20]shutdown 关闭接口[H3C-Vlan-interface20]undoshutdown 开启[H3C]displayip 显示管理VLAN接口IP的相关信息[H3C]displayinterface vlan-interface 20 查看管理VLAN的接口信息<H3C>debuggingip 开启IP调试功能<H3C>undodebugging ip二、DHCP客户端配置:[H3C-Vlan-interface20]ipaddress dhcp-alloc 管理VLAN接口通过DHCP方式获取IP地址[H3C-Vlan-interface20]undoip address dhcp-alloc 取消[H3C]displaydhcp 显示DHCP客户信息<H3C>debuggingdhcp-alloc 开启DHCP调试功能<H3C>undodebugging dhcp-alloc三、端口配置:[H3C]interfaceEthernet0/3[H3C-Ethernet0/3]shutdown[H3C-Ethernet0/3]speed100 速率,可为10,100,1000和auto(缺省)[H3C-Ethernet0/3]duplexfull 双工,可为half,full 和auto(缺省) 光口和汇聚后不能配置[H3C-Ethernet0/3]flow-control 开启流控,默认为关闭[H3C-Ethernet0/3]broadcast-suppression20 设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响[H3C-Ethernet0/3]loopbackinternal 内环测试[H3C-Ethernet0/3]loopbackexternal 外环测试,需插接自环头,必须为全双工或者自协商模式[H3C-Ethernet0/3]portlink-type trunk 设置链路的类型为trunk,可为access(缺省),trunk[H3C-Ethernet0/3]porttrunk pvid vlan 20 设置20为该trunk的缺省VLAN,默认为1(trunk线路两端的PVID必须一致)[H3C-Ethernet0/3]portaccess vlan 20 将当前access端口加入指定的VLAN[H3C-Ethernet0/3]porttrunk permit vlan all 允许所有的VLAN通过当前的trunk端口,可多次使用该命令[H3C-Ethernet0/3]mdiauto 设置以太端口为自动监测,normal(缺省)为直通线,across为交叉线[H3C]link-aggregationEthernet 0/1 to Ethernet 0/4 将1-4口加入汇聚组,1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚[H3C]undolink-aggregation Ethernet 0/1 删除该汇聚组[H3C]link-aggregationmode egress 配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为 ingress,egress和both,缺省为both[H3C]monitor-portEthernet 0/2 将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变[H3C]mirroring-portEthernet 0/3 to Ethernet 0/4 both 将端口3和4设置为被镜像端口,both为同时监控接收和发送的报文,inbound表示仅监控接收的报文,outbound表示仅监控发送的报文[H3C]displaymirror[H3C]displayinterface Ethernet 0/3<H3C>resetcounters 清除所有端口的统计信息[H3C]displaylink-aggregation Ethernet 0/3 显示端口汇聚信息[H3C-Ethernet0/3]virtual-cable-test 诊断该端口的电路状况四、VLAN配置:[H3C]vlan2[H3C]undovlan all 删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除[H3C-vlan2]portEthernet 0/4 to Ethernet 0/7 将4到7号端口加入到VLAN2中,此命令只能用来加access端口,不能用来增加trunk或者hybrid端口[H3C-vlan2]port-isolateenable 打开VLAN内端口隔离特性,不能二层转发,默认不启用该功能[H3C-Ethernet0/4]port-isolateuplink-port vlan 2 设置4为VLAN2的隔离上行端口,用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置[H3C]displayvlan all 显示所有VLAN的详细信息S1550E支持基于端口的VLAN,通过创建不同的user-group来实现,一个端口可以属于多个user-group,不属于同一个user-group的端口不能互相通信,最多支持50个user-group[H3C]user-group20 创建user-group 20,默认只存在user-group 1[H3C-UserGroup20]portEthernet 0/4 to Ethernet 0/7 将4到7号端口加入到VLAN20中,初始时都属于user-group1中[H3C]displayuser-group 20 显示user-group 20的相关信息五、系统管理:[H3C]mac-addressblackhole H-H-H vlan 1 在VLAN1中添加黑洞MAC[H3C]mac-addressstatic H-H-H interface Ethernet 0/1 vlan 1 在VLAN1中添加端口一的一个mac [H3C]mac-addresstimer aging 500 设置MAC地址表的老化时间为500s[H3C]displaymac-address[H3C]displayarp[H3C]mac-addressport-binding H-H-H interface Ethernet 0/1 vlan 1 配置端口邦定[H3C]displaymac-address port-binding[H3C]displaysaved-configuration[H3C]displaycurrent-configuration<H3C>save[H3C]restoredefault 恢复交换机出厂默认配置,恢复后需重启才能生效[H3C]displayversion<H3C>reboot[H3C]displaydevice[H3C]sysnamebigheap[H3C]info-centerenable 启用系统日志功能,缺省情况下启用[H3C]info-centerloghost ip 192.168.0.3 向指定日志主机(只能为UNIX或LINUX,不能为Windows)输出信息,需先开启日志功能,缺省关闭[H3C]info-centerloghost level 8 设置系统日志级别为8,默认为 5.级别说明:1.emergencies2.alerts 3.critical 4.errors 5.warnings 6.notifications rmational8.debugging<H3C>terminaldebugging 启用控制台对调试信息的显示,缺省控制台为禁用<H3C>terminallogging 启用控制台对日志信息的显示,缺省控制台为启用<H3C>terminaltrapping 启用控制台对告警信息的显示,缺省控制台为启用[H3C]displayinfo-center 显示系统日志的配置和缓冲区记录的信息[H3C]displaylogbuffer 显示日志缓冲区最近记录的指定数目的日志信息[H3C]displaytrapbuffer 显示告警缓冲区最近记录的指定数目的日志信息<H3C>resetlogbuffer 清除日志缓冲区的信息<H3C>resettrapbuffer 清除告警缓冲区的信息六、案例:某公司有一台三层交换机、两台二层交换机，给每个部门划分不用VLAN，但是VLAN要互联，三层到二层交换机为了防止单线故障使用链路聚合，vlan2为销售部，vlan3为财务部。

H3C 以太网交换机配置操作手册V1.0(正稿)7H3C S5120-24P/48P-EI以太交换机配置手册目录1背景描述(3)2此配置手册使用范围(3)3H3C S5120系列交换机登陆初始配置(3)3.1使用console口登陆方式(3)4如何创建Vlan？(5)4.1创建一个基于端口的Vlan (5)5如何配置trunk？(6)5.1静态链路聚合的配置方法(6)5.2动态链路聚合的配置发法(6)6开启端口Flow-control 、Spanning-Tree、和Edged-port (7) 7如何保存已经更改的设置？(8)1背景描述H3C交换机从5100升级到5120后，配置命令有了较大的改变，本手册根据H3C新版交换机操作系统命令进行配置指导。

旨在指导大洋系统工程师正确配置和使用H3C交换机。

2此配置手册使用范围此配置手册使用于H3C S5120系列交换机，如是其他系列交换机，请先参考操作手册。

此配置手册介绍了H3C S5120交换机初始配置，VLAN设置，trunk设置、spanning-tree 设置、portfast设置方法。

其他功能设置请参考交换机操作手册3H3C S5120系列交换机登陆初始配置3.1 使用console口登陆方式第一步：如图2-1所示，建立本地配置环境，只需将PC机（或终端）的串口通过配置电缆与以太网交换机的Console口连接。

PC通过Console口搭建本地配置环境第二步：在PC机上运行终端仿真程序（如Windows 3.X的Terminal或Windows 9X/Windows 2000/Windows XP的超级终端等，以下配置以Windows XP为例），选择与交换机相连的串口，设置终端通信参数：传输速率为9600bit/s、8位数据位、1位停止位、无校验和无流控，如图2-2至图2-4所示。

新建连接连接端口设置端口通信参数设置第三步：以太网交换机上电，终端上显示设备自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符（如），如图2-5所示。

02-登录交换机配置目录1 登录以太网交换机1.1 登录以太网交换机方法简介1.2 用户界面简介1.2.1 交换机支持的用户界面1.2.2 用户与用户界面的关系1.2.3 交换机用户界面编号1.2.4 用户界面公共配置2 通过Console口进行本地登录2.1 通过Console口进行本地登录简介2.2 通过Console口登录交换机的配置环境搭建2.3 配置Console口登录方式的公共属性2.4 Console口登录配置任务简介2.5 认证方式为None时Console口登录方式的配置2.5.1 配置过程2.5.2 配置举例2.6 认证方式为Password时Console口登录方式的配置2.6.1 配置过程2.6.2 配置举例2.7 认证方式为Scheme时Console口登录方式的配置2.7.1 配置过程2.7.2 配置举例3 通过Telnet/SSH进行远程登录3.1 通过Telnet进行远程登录3.1.1 通过Telnet登录简介3.1.2 Telnet配置环境搭建3.1.3 配置Telnet登录方式的公共属性3.1.4 Telnet登录配置任务简介3.1.5 认证方式为None时Telnet登录方式的配置3.1.6 认证方式为Password时Telnet登录方式的配置3.1.7 认证方式为Scheme时Telnet登录方式的配置3.2 通过SSH进行登录3.2.1 通过SSH进行登录简介3.2.2 通过SSH进行登录配置4 通过Web网管登录4.1 通过Web网管登录简介4.2 通过Web网管登录配置4.3 Web用户显示4.4 通过Web网管登录举例5 通过NMS登录5.1 通过NMS登录简介5.2 通过NMS方式登录组网结构6 Telnet业务报文指定源IP6.1 Telnet业务报文指定源IP简介6.2 配置Telnet业务报文指定源IP6.3 配置Telnet业务报文指定源IP显示7 对登录用户的控制7.1 对登录用户的控制简介7.2 配置对Telnet的控制7.2.1 配置准备7.2.2 通过源IP对Telnet进行控制7.2.3 通过源IP、目的IP对Telnet进行控制7.2.4 通过源MAC地址对Telnet进行控制7.2.5 配置举例7.3 通过源IP对网管用户进行控制7.3.1 配置准备7.3.2 通过源IP对网管用户进行控制7.3.3 配置举例7.4 通过源IP对Web用户进行控制7.4.1 配置准备7.4.2 通过源IP对Web用户进行控制7.4.3 强制在线Web用户下线7.4.4 配置举例1 登录以太网交换机1.1 登录以太网交换机方法简介用户可以通过以下几种方式登录以太网交换机：●通过Console口进行本地登录●通过Telnet或SSH进行远程登录●通过Web网管登录●通过NMS登录1.2 用户界面简介1.2.1 交换机支持的用户界面在S5120-SI系列以太网交换机中，AUX口（Auxiliary port，辅助端口）和Console口是同一个端口，以下称为Console口，与其对应的用户界面类型只有AUX用户界面类型。

【最新整理，下载后即可编辑】目录H3C以太网交换机的基本操作 (3)知识准备 (3)操作目的 (3)网络拓扑 (3)配置步骤 (3)串口操作配置 (3)查看配置及日志操作 (6)设置密码操作 (7)验证方法 (8)H3C以太网交换机VLAN配置 (8)知识准备 (8)操作目的 (8)操作内容 (8)设备准备 (8)拓扑 (8)配置步骤 (9)验证方法 (9)H3C以太网交换机链路聚合配置 (9)知识准备 (10)操作目的 (10)操作内容 (10)设备准备 (10)1.17 网络拓扑 (10)配置步骤 (10)验证方法 (12)H3C以太网交换机STP配置 (12)知识准备 (12)操作目的 (13)操作内容 (13)设备准备 (13)配置步骤 (13)验证方法 (15)H3C以太网交换机VRRP配置 (15)知识准备 (15)操作目的 (15)操作内容 (15)设备准备 (15)网络拓扑 (16)配置步骤 (16)验证方法 (18)H3C以太网交换机镜像配置 (18)知识准备 (18)操作目的 (19)操作内容 (19)设备准备 (19)网络拓扑 (19)配置步骤 (20)验证方法 (20)H3C以太网交换机路由配置 (20)知识准备 (20)操作目的 (21)操作内容 (21)设备准备 (21)网络拓扑 (21)1.46 配置步骤 (21)验证方法 (22)H3C以太网交换机ACL配置 (23)知识准备 (23)操作目的 (23)操作内容 (23)网路拓扑 (23)配置步骤 (23)验证方法 (24)实验一H3C以太网交换机的基本操作备注：H3C以太网交换机采用统一软件平台VRP，交换机命令完全相同。

1.1 知识准备了解交换机的基本知识，了解交换机的基本原理。

阅读H3C S7500系列以太网交换机操作手册。

1.2 操作目的通过以下举例学会通过串口操作交换机，并对交换机的端口进行基本配置；能够查看所配置的内容；学会如何重新设置密码，实验内容通过串口线连接到7506交换机，对7506交换机进行配置，配置7506交换机端口以及察看配置信息，设置7506交换机密码，包实验设备7506 一台PC 一台串口线一条平行网线一条1.3 网络拓扑1.4 配置步骤1.4.1 串口操作配置H3C 7506的调试配置一般是通过Console口连接的方式进行，Console口连接配置采用VT100终端方式，下面以Windows操作系统提供的超级终端工具配置为例进行说明。

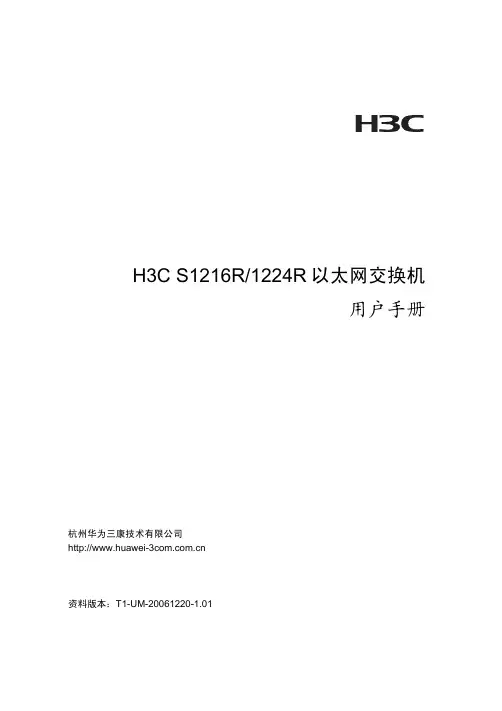

H3C S1216R/1224R以太网交换机用户手册杭州华为三康技术有限公司资料版本：T1-UM-20061220-1.01声明Copyright ©2006 杭州华为三康技术有限公司版权所有，保留一切权利。

非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或全部，并不得以任何形式传播。

H3C、Aolynk、、IRF、H3Care、、Neocean、、TOP G、SecEngine、SecPath、COMWARE、VVG、V2G、V n G、PSPT、NetPilot、XGbus均为杭州华为三康技术有限公司的商标。

对于本手册中出现的其它公司的商标、产品标识及商品名称，由各自权利人拥有。

除非另有约定，本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。

如需要获取最新手册，请登录。

技术支持用户支持邮箱：soho@技术支持热线电话：400-810-0504网址：前言本书约定1. 各类标志本书还采用各种醒目标志来表示在操作过程中应该特别注意的地方，这些标志的意义如下：小心、注意：提醒操作中应注意的事项，不当的操作可能会导致数据丢失或者交换机损坏。

说明、提示、窍门、思考：对操作内容的描述进行必要的补充和说明。

环境保护本产品符合关于环境保护方面的设计要求，产品的存放、使用和弃置应遵照相关国家法律、法规要求进行。

目录第1章产品介绍...............................................................................1-11.1 产品简介.............................................................................1-11.2 产品特性.............................................................................1-11.3 硬件介绍.............................................................................1-21.3.1 产品外观..................................................................1-21.3.2 指示灯说明...............................................................1-3第2章安装......................................................................................2-12.1 安装前的准备......................................................................2-12.1.1 安全注意事项...........................................................2-12.1.2 安装场所要求...........................................................2-22.1.3 电磁环境要求...........................................................2-22.2 安装交换机.........................................................................2-32.2.1 脚垫安装..................................................................2-32.2.2 安装交换机到19英寸标准机柜................................2-32.2.3 安装交换机到工作台................................................2-42.2.4 电源线连接...............................................................2-42.2.5 安装完成后检查.......................................................2-5第1章产品介绍1.1 产品简介H3C S1216R/1224R以太网交换机是无管理的二层线速千兆以太网交换产品。

登录３１００，输入如下命令：System-viewInterface vlan-interface 1 //进入默认的VLAN端口，vlan 1 Ip address 24 //设置本机在VLAN 1 中的IP 地址Quitsave登录５１００，输入如下命令：System-viewInterface vlan-interface 1Ip address 24Quitsave登录５６００，输入如下命令：System-viewInterface vlan-interface 1Ip address 24Quitsave在３１００上输入：PingPing同理在５１００上也输入：PingPing同理在５６００上也输入：PingPing至此，交换机之间的管理vlan 就可以互相通信。

三、开启TELNET登录３１００，输入如下命令：System-viewUser-interface vty 0 4 //进入用户端口Authenticate-mode scheme //设置认证模式Protocol inbound all //允许telnet 和RSH 访问User privilege level 3 //设置访问级别QuitLocal-user iamcat //创建本地用户Password simple xxxxxx //设置密码Service-type telnet //访问服务类型：telnetLevel 3 //设置授权访问级别Save在５１００或５６００上，即可用telnet 配置3100交换机。

登录５１００，输入如下命令：System-viewUser-interface vty 0 4Authenticate-mode schemeProtocol inbound allUser privilege level 3QuitLocal-user iamcatPassword simple xxxxxxService-type telnetLevel 3QuitSave在３１００或５６００上，即可用telnet 配置5100交换机。

恢复出厂设置<H3C>reset saved //重置配置<H3C>reboot //重启进入系统视图<H3C>system-view修改主机名[H3C]sysname zlxt配置console验证[zlxt]user-interface aux 0 //进入console口模式[zlxt-ui-aux0]authentication-mode password //密码验证模式[zlxt-ui-aux0]set authentication password cipher zlxt.123 //配置密码[zlxt-ui-aux0]user privilege level 3 //用户登录级别[zlxt-ui-aux0]idle-timeout 5 //5分钟超时[zlxt-ui-aux0]quit //返回配置telnet验证[zlxt]user-interface vty 0 4[zlxt-ui-vty0-4]authentication-mode password[zlxt-ui-vty0-4]set authentication password cipher zlxt.123[zlxt-ui-vty0-4]user privilege level 3[zlxt-ui-vty0-4]idle-timeout 5[zlxt-ui-vty0-4]quitVlan配置[zlxt]vlan 3 //新建vlan（已有此vlan则进入）[zlxt-vlan3]description test //添加描述[zlxt-vlan3]quit[zlxt]management-vlan 3 //指定管理vlan[zlxt]interface Vlan-interface 3 //进入vlan接口[zlxt-Vlan-interface1]ip address 192.168.111.200 255.255.255.0 //配地址[zlxt-Vlan-interface1]quit默认路由[zlxt]ip route-static 0.0.0.0 0.0.0.0 192.168.111.100Snmp配置[zlxt]snmp-agent //允许snmp[zlxt]snmp-agent community read zlxt.biaoshi //snmp标识[zlxt]snmp-agent sys-info version all //允许全部版本配置接口[zlxt]interface Ethernet1/0/2 //进入接口2[zlxt-Ethernet1/0/2]description zlxt //接口描述[zlxt-Ethernet1/0/2]port link-type trunk //设置接口为trunk类型[zlxt-Ethernet1/0/2]port trunk permit vlan 2 4 //此trunk口允许的vlan（多个vlan 用空格隔开）[zlxt-Ethernet1/0/2]port link-type access //设置接口为接入类型[zlxt-Ethernet1/0/2] port access vlan 3 //将接口加入vlan[zlxt-Ethernet1/0/2]line-rate inbound 10240 //限制流入10M(单位kb)[zlxt-Ethernet1/0/2]line-rate outbound 2048 //限制流出2M[zlxt-Ethernet1/0/2]shutdown //关闭接口[zlxt-Ethernet1/0/2]undo shutdown //激活接口其他命令<zlxt>display current-configuration //查看运行的配置<zlxt>save //保存配置[zlxt]undo xx //取消某条配置“Tab键”补全某条命令“？键”显示可选参数注：以上有有有下滑线表示可以简写举例，其它自己开发整理：中联讯通张方博2014年1月。

H3C交换机最详细配置实例手册资料整理：hupoboy目录1.登录交换机典型配置指导 (7)1.1 通过Console口配置Telnet登录方式典型配置指导 (7)1.1.1 组网图 (7)1.1.2 应用要求 (7)1.1.3 配置过程和解释 (7)1.1.4 完整配置 (8)1.2 通过Telnet配置Console口登录方式典型配置指导 (9)1.2.1 组网图 (9)1.2.2 应用要求 (9)1.2.3 配置过程和解释 (9)1.2.4 完整配置 (10)1.3 通过WEB网管登录交换机典型配置指导 (11)1.3.1 组网图 (11)1.3.2 应用要求 (11)1.3.4 配置过程和解释 (11)1.3.5 完整配置 (12)1.3.6 配置注意事项 (12)1.4 对登录用户的控制典型配置指导 (12)1.4.1 组网图 (12)1.4.2 应用要求 (12)1.4.3 配置过程和解释 (12)1.4.4 完整配置 (13)2. VLAN典型配置指导 (14)2.1 基于端口的VLAN典型配置指导 (14)2.1.1 组网图 (14)2.1.2 应用要求 (14)2.1.3 配置过程和解释 (14)2.1.4完整配置 (15)2.2 基于MAC的VLAN典型配置指导 (16)2.2.1组网图 (16)2.2.2 应用要求 (16)2.2.3 配置过程和解释 (16)2.2.4 完整配置 (17)2.2.5 配置注意事项 (18)2.3 基于协议的VLAN典型配置指导 (18)2.3.1 组网图 (18)2.3.2 应用要求 (19)2.3.3 配置过程和解释 (19)2.3.4 完整配置 (19)2.4 基于IP子网的VLAN典型配置指导 (20)2.4.1 组网图 (20)2.4.2 应用要求 (20)2.4.3 配置过程和解释 (21)2.4.5 完整配置 (21)2.5 Isolate-user-vlan典型配置指导 (22)2.5.1 组网图 (22)2.5.2 应用要求 (22)2.5.3 配置过程和解释 (22)2.5.6 完整配置 (23)3. IPv4 ACL典型配置指导 (25)3.1 基本IPv4 ACL典型配置指导 (25)3.1.1 组网图 (25)3.1.2 应用要求 (25)3.1.3 配置过程和解释 (25)3.1.4 完整配置 (26)3.1.5 配置注意事项 (26)3.2 高级IPv4 ACL典型配置指导 (27)3.2.1 组网图 (28)3.2.2 应用要求 (28)3.2.3 配置过程和解释 (28)3.2.4 完整配置 (29)3.2.5 配置注意事项 (30)3.3 二层ACL典型配置指导 (30)3.3.1 组网图 (31)3.3.2 应用要求 (31)3.3.3 配置过程和解释 (31)3.3.4 完整配置 (31)3.3.5 配置注意事项 (32)3.4 用户自定义ACL和流模板典型配置指导 (32)3.4.1组网图 (33)3.4.2 应用要求 (33)3.4.3 配置过程和解释 (33)3.4.4 完整配置 (34)3.4.5 配置注意事项 (34)4. IPv6 ACL典型配置指导 (37)4.1 基本IPv6 ACL典型配置指导 (37)4.1.1 组网图 (37)4.1.2 应用要求 (37)4.1.3 配置过程和解释 (37)4.1.4 完整配置 (38)4.1.5 配置注意事项 (38)4.2 高级IPv6 ACL典型配置指导 (38)4.2.1 组网图 (39)4.2.2 应用要求 (39)4.2.3 配置过程和解释 (39)4.2.4 完整配置 (40)4.2.5 配置注意事项 (40)5. QoS典型配置指导 (41)5.1 端口限速和流量监管典型配置指导 (41)5.1.1 组网图 (41)5.1.2 应用要求 (41)5.1.3 配置过程和解释 (42)5.1.4 完整配置 (43)5.1.5 配置注意事项 (43)5.2 优先级重标记和队列调度典型配置指导 (46)5.2.1 组网图 (46)5.2.2 应用要求 (46)5.2.3 配置过程和解释 (47)5.2.4 完整配置 (48)5.2.5 配置注意事项 (48)5.3 优先级映射和队列调度典型配置指导 (50)5.3.1 组网图 (50)5.3.2 应用要求 (50)5.3.3 配置过程和解释 (51)5.3.4 完整配置 (51)5.3.5 配置注意事项 (52)5.4 流镜像和重定向至端口典型配置指导 (55)5.4.1 组网图 (55)5.4.2 应用要求 (55)5.4.3 配置过程和解释 (56)5.4.4 完整配置 (57)5.4.5 配置注意事项 (57)5.5 重定向至下一跳典型配置指导 (58)5.5.1 组网图 (58)5.5.2 应用要求 (58)5.5.3 配置过程和解释 (58)5.5.4 完整配置 (59)5.5.5 配置注意事项 (59)6. 交换机端口链路类型介绍 (60)6.1 交换机端口链路类型介绍 (60)6.2 各类型端口使用注意事项 (60)6.3 各类型端口在接收和发送报文时的处理 (61)6.4交换机Trunk端口配置 (62)6.4.1 组网需求： (62)6.4.2 组网图： (62)6.4.3 配置步骤： (63)6.5 交换机Hybrid端口配置 (64)6.5.1组网需求： (64)6.5.2组网图： (65)6.5.2 配置步骤： (66)7. 链路聚合典型配置指导 (70)7.1 链路聚合典型配置指导 (70)7.1.1 组网图 (70)7.1.2 应用要求 (70)7.1.3 配置过程和解释 (70)7.1.4 完整配置 (71)7.1.5 配置注意事项 (71)7.2 链路聚合典型配置指导 (72)7.2.1 组网图 (72)7.2.2 应用要求 (72)7.2.3 配置过程和解释 (72)7.2.4 配置注意事项 (73)8、端口镜像典型配置指导 (73)8.1 本地端口镜像典型配置指导 (73)8.1.1 组网图 (73)8.1.2 应用要求 (74)8.1.3 配置过程和解释 (74)8.1.4 完整配置 (74)8.1.5 配置注意事项 (74)8.2 远程端口镜像典型配置指导（方式一） (75)8.2.1 组网图 (76)8.2.2 应用要求 (76)8.2.3 配置过程和解释 (76)8.2.4 完整配置 (77)8.2.5 配置注意事项 (78)8.3 远程端口镜像典型配置指导（方式二） (79)8.3.1 组网图 (80)8.3.2 应用要求 (80)8.3.3 配置过程和解释 (80)8.3.4 完整配置 (81)8.3.5 配置注意事项 (82)9.端口隔离典型配置指导 (83)9.1 端口隔离概述 (83)9.2 端口隔离配置指导（方式一） (83)9.2.1 组网图 (83)9.2.2 配置过程和解释 (84)9.2.3 配置注意事项 (84)9.3 端口隔离配置指导（方式二） (84)9.3.1 组网图 (84)9.3.2 配置过程和解释 (85)9.3.3 配置注意事项 (85)10. LLDP典型配置指导 (86)10.1 LLDP简介 (86)10.2 LLDP典型配置指导 (87)10.2.1 组网图 (87)10.2.2 应用要求 (87)10.2.3 配置过程和解释 (87)10.2.4 完整配置 (89)10.2.5 配置注意事项 (89)11. DHCP典型配置指导 (90)11.1 DHCP服务器静态绑定地址典型配置指导 (90)11.1.1 组网图 (90)11.1.2 应用要求 (90)11.1.3 配置过程和解释 (90)11.1.4 完整配置 (90)11.1.5 配置注意事项 (91)11.2 DHCP服务器动态分配地址典型配置指导 (91)11.2.1 组网图 (91)11.2.2 应用要求 (91)11.2.3 配置过程和解释 (92)11.2.4 完整配置 (92)11.2.5 配置注意事项 (93)11.3 DHCP中继典型配置指导 (93)11.3.1 组网图 (94)11.3.2 应用要求 (94)11.3.3 配置过程和解释 (94)11.3.4 完整配置 (95)11.3.5 配置注意事项 (95)11.4 DHCP Snooping典型配置指导 (95)11.4.1 组网图 (96)11.4.2 应用要求 (96)11.4.3 配置过程和解释 (96)11.4.4 完整配置 (97)11.4.5 配置注意事项 (97)11.5 DHCP Snooping支持Option 82典型配置指导 (97)11.5.1 组网图 (98)11.5.2 应用要求 (98)11.5.3 配置过程和解释 (98)11.5.4完整配置 (100)11.5.6配置注意事项 (100)11.6 自动配置功能典型配置指导 (100)11.6.1 组网图 (101)11.6.2应用需求 (101)11.6.3配置过程和解释 (102)11.6.4完整配置 (105)11.6.7注意事项 (106)1.登录交换机典型配置指导1.1 通过Console口配置Telnet登录方式典型配置指导通过交换机Console口进行本地登录是登录交换机的最基本的方式，也是配置通过其他方式登录交换机的基础。
