解析74HC14的原理及极限参数

74系列芯片功能总汇讲解74HC/LS/HCT/F系列芯片的区别：1、LS是低功耗肖特基，HC是高速COMS。

LS的速度比HC略快。

HCT输入输出与LS兼容，但是功耗低；F是高速肖特基电路；2、LS是TTL电平，HC是COMS电平。

3、LS输入开路为高电平，HC输入不允许开路，hc 一般都要求有上下拉电阻来确定输入端无效时的电平。

LS 却没有这个要求4、LS输出下拉强上拉弱，HC上拉下拉相同。

5、工作电压不同，LS只能用5V，而HC一般为2V到6V；而HCT 的工作电压一般为4.5V～5.5V。

6、电平不同。

LS是TTL电平，其低电平和高电平分别为0.8和V2.4，而CMOS在工作电压为5V时分别为0.3V和3.6V，所以CMOS 可以驱动TTL，但反过来是不行的7、驱动能力不同，LS一般高电平的驱动能力为5mA，低电平为20mA；而CMOS的高低电平均为5mA；8、CMOS器件抗静电能力差，易发生栓锁问题，所以CMOS的输入脚不能直接接电源。

74系列集成电路大致可分为6大类：74××（标准型）；74LS××（低功耗肖特基）；74S××（肖特基）；74ALS××（先进低功耗肖特基）；74AS××（先进肖特基）；74F××（高速）。

近年来还出现了高速CMOS电路的74系列，该系列可分为3大类：HC为COMS工作电平；HCT为TTL工作电平，可与74LS系列互换使用；HCU适用于无缓冲级的CMOS电路。

这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。

根据不同的条件和要求可选择不同类型的74系列产品，比如电路的供电电压为3V就应选择74HC系列的。

产品系列电平典型传输延迟ns 最大驱动电流(-Ioh/Lol)mA AHC CMOS 8.5 -8/8AHCT COMS/TTL 8.5 -8/8HC COMS 25 -8/8HCT COMS/TTL 25 -8/8ACT COMS/TTL 10 -24/24F TTL 6.5 -15/64ALS TTL 10 -15/64LS TTL 18 -15/24注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。

74系列芯片标准数字电路资料-功能大全一．74系列芯片标准数字电路资料-功能大全二。

74系列芯片资料三．74HC/LS/HCT/F系列芯片的区别四．逻辑电平介绍TTL,CMOS五．74HC244与245作用与区别六．74芯片分类总汇一．74系列芯片标准数字电路资料-功能大全7400 TTL 2输入端四与非门7401 TTL 集电极开路2输入端四与非门7402 TTL 2输入端四或非门7403 TTL 集电极开路2输入端四与非门7404 TTL 六反相器7405 TTL 集电极开路六反相器7406 TTL 集电极开路六反相高压驱动器7407 TTL 集电极开路六正相高压驱动器7408 TTL 2输入端四与门7409 TTL 集电极开路2输入端四与门7410 TTL 3输入端3与非门74107 TTL 带清除主从双J-K触发器74109 TTL 带预置清除正触发双J-K触发器7411 TTL 3输入端3与门74112 TTL 带预置清除负触发双J-K触发器7412 TTL 开路输出3输入端三与非门74121 TTL 单稳态多谐振荡器74122 TTL 可再触发单稳态多谐振荡器74123 TTL 双可再触发单稳态多谐振荡器74125 TTL 三态输出高有效四总线缓冲门74126 TTL 三态输出低有效四总线缓冲门7413 TTL 4输入端双与非施密特触发器74132 TTL 2输入端四与非施密特触发器74133 TTL 13输入端与非门74136 TTL 四异或门74138 TTL 3-8线译码器/复工器74139 TTL 双2-4线译码器/复工器7414 TTL 六反相施密特触发器74145 TTL BCD—十进制译码/驱动器7415 TTL 开路输出3输入端三与门74150 TTL 16选1数据选择/多路开关74151 TTL 8选1数据选择器74153 TTL 双4选1数据选择器74154 TTL 4线—16线译码器74155 TTL 图腾柱输出译码器/分配器74156 TTL 开路输出译码器/分配器74157 TTL 同相输出四2选1数据选择器74158 TTL 反相输出四2选1数据选择器7416 TTL 开路输出六反相缓冲/驱动器74160 TTL 可预置BCD异步清除计数器74161 TTL 可予制四位二进制异步清除计数器74162 TTL 可预置BCD同步清除计数器74163 TTL 可予制四位二进制同步清除计数器74164 TTL 八位串行入/并行输出移位寄存器74165 TTL 八位并行入/串行输出移位寄存器74166 TTL 八位并入/串出移位寄存器74169 TTL 二进制四位加/减同步计数器7417 TTL 开路输出六同相缓冲/驱动器74170 TTL 开路输出4×4寄存器堆74173 TTL 三态输出四位D型寄存器74174 TTL 带公共时钟和复位六D触发器74175 TTL 带公共时钟和复位四D触发器74180 TTL 9位奇数/偶数发生器/校验器74181 TTL 算术逻辑单元/函数发生器74185 TTL 二进制—BCD代码转换器74190 TTL BCD同步加/减计数器74191 TTL 二进制同步可逆计数器74192 TTL 可预置BCD双时钟可逆计数器74193 TTL 可预置四位二进制双时钟可逆计数器74194 TTL 四位双向通用移位寄存器74195 TTL 四位并行通道移位寄存器74196 TTL 十进制/二-十进制可预置计数锁存器74197 TTL 二进制可预置锁存器/计数器7420 TTL 4输入端双与非门7421 TTL 4输入端双与门7422 TTL 开路输出4输入端双与非门74221 TTL 双/单稳态多谐振荡器74240 TTL 八反相三态缓冲器/线驱动器74241 TTL 八同相三态缓冲器/线驱动器74243 TTL 四同相三态总线收发器74244 TTL 八同相三态缓冲器/线驱动器74245 TTL 八同相三态总线收发器74247 TTL BCD—7段15V输出译码/驱动器74248 TTL BCD—7段译码/升压输出驱动器74249 TTL BCD—7段译码/开路输出驱动器74251 TTL 三态输出8选1数据选择器/复工器74253 TTL 三态输出双4选1数据选择器/复工器74256 TTL 双四位可寻址锁存器74257 TTL 三态原码四2选1数据选择器/复工器74258 TTL 三态反码四2选1数据选择器/复工器74259 TTL 八位可寻址锁存器/3-8线译码器7426 TTL 2输入端高压接口四与非门74260 TTL 5输入端双或非门74266 TTL 2输入端四异或非门7427 TTL 3输入端三或非门74273 TTL 带公共时钟复位八D触发器74279 TTL 四图腾柱输出S-R锁存器7428 TTL 2输入端四或非门缓冲器74283 TTL 4位二进制全加器74290 TTL 二/五分频十进制计数器74293 TTL 二/八分频四位二进制计数器74295 TTL 四位双向通用移位寄存器74298 TTL 四2输入多路带存贮开关74299 TTL 三态输出八位通用移位寄存器7430 TTL 8输入端与非门7432 TTL 2输入端四或门74322 TTL 带符号扩展端八位移位寄存器74323 TTL 三态输出八位双向移位/存贮寄存器7433 TTL 开路输出2输入端四或非缓冲器74347 TTL BCD—7段译码器/驱动器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74447 TTL BCD—7段译码器/驱动器7445 TTL BCD—十进制代码转换/驱动器74450 TTL 16:1多路转接复用器多工器74451 TTL 双8:1多路转接复用器多工器74453 TTL 四4:1多路转接复用器多工器7446 TTL BCD—7段低有效译码/驱动器74460 TTL 十位比较器74461 TTL 八进制计数器74465 TTL 三态同相2与使能端八总线缓冲器74466 TTL 三态反相2与使能八总线缓冲器74467 TTL 三态同相2使能端八总线缓冲器74468 TTL 三态反相2使能端八总线缓冲器74469 TTL 八位双向计数器7447 TTL BCD—7段高有效译码/驱动器7448 TTL BCD—7段译码器/内部上拉输出驱动74490 TTL 双十进制计数器74491 TTL 十位计数器74498 TTL 八进制移位寄存器7450 TTL 2-3/2-2输入端双与或非门74502 TTL 八位逐次逼近寄存器74503 TTL 八位逐次逼近寄存器7451 TTL 2-3/2-2输入端双与或非门74533 TTL 三态反相八D锁存器74534 TTL 三态反相八D锁存器7454 TTL 四路输入与或非门74540 TTL 八位三态反相输出总线缓冲器7455 TTL 4输入端二路输入与或非门74563 TTL 八位三态反相输出触发器74564 TTL 八位三态反相输出D触发器74573 TTL 八位三态输出触发器74574 TTL 八位三态输出D触发器74645 TTL 三态输出八同相总线传送接收器74670 TTL 三态输出4×4寄存器堆7473 TTL 带清除负触发双J-K触发器7474 TTL 带置位复位正触发双D触发器7476 TTL 带预置清除双J-K触发器7483 TTL 四位二进制快速进位全加器7485 TTL 四位数字比较器7486 TTL 2输入端四异或门7490 TTL 可二/五分频十进制计数器7493 TTL 可二/八分频二进制计数器7495 TTL 四位并行输入\\输出移位寄存器7497 TTL 6位同步二进制乘法器二。

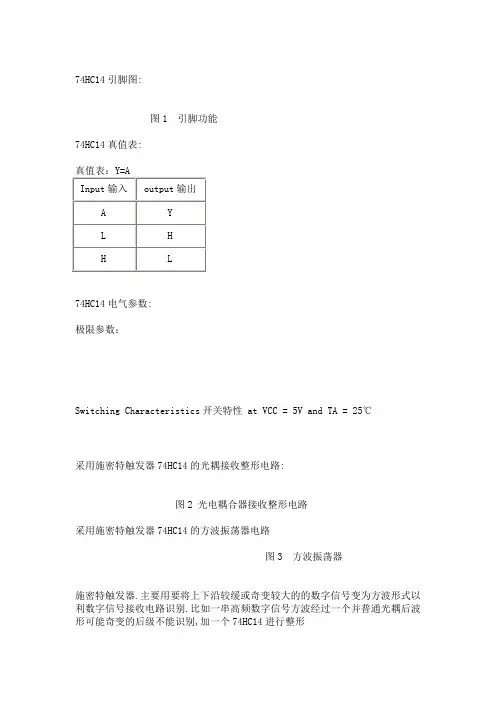

74HC14引脚图:
图1 引脚功能
74HC14真值表:
74HC14电气参数:
极限参数：
Switching Characteristics开关特性 at VCC = 5V and TA = 25℃
采用施密特触发器74HC14的光耦接收整形电路:
图2 光电耦合器接收整形电路
采用施密特触发器74HC14的方波振荡器电路
图3 方波振荡器
施密特触发器.主要用要将上下沿较缓或奇变较大的的数字信号变为方波形式以利数字信号接收电路识别.比如一串高频数字信号方波经过一个并普通光耦后波形可能奇变的后级不能识别,加一个74HC14进行整形
编辑本段74HC14概述：
74HC14是一款高速CMOS器件，74HC14引脚兼容低功耗肖特基TTL （LSTTL）系列。

74HC14遵循JEDEC标准。

74HC14实现了6路施密特触发反相器，可将缓慢变化的输入信号转换成清晰、无抖动的输出信号。

编辑本段特性：
应用：波形、脉冲整形器
非稳态多谐振荡器
单稳多谐振荡器
兼容JEDEC标准
ESD保护：
HBM EIA/JESD22-A114-A超过2000 V
MM EIA/JESD22-A115-A超过200 V
温度范围 -40～+85 ℃ -40～+125 ℃
编辑本段主要参数：
典型电源电压：
正向输入阀值电压：VT+=
负向输入阀值电压：VT-=
驱动电流： +/
传输延迟：12ns @5V
逻辑电平：CMOS
引脚：14
封装类型：DIP。

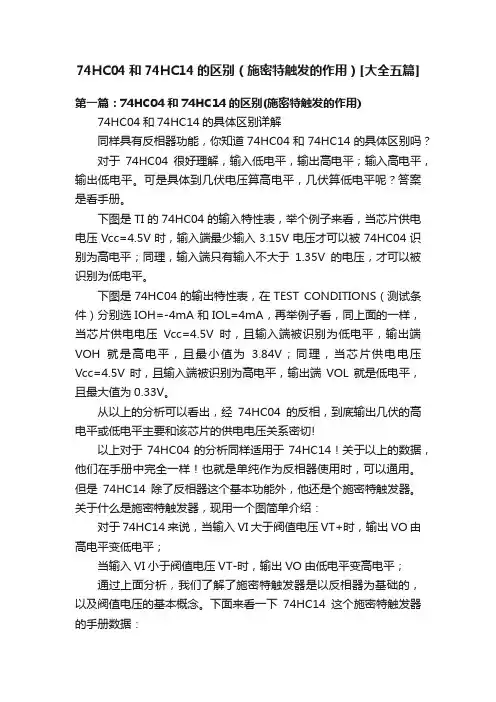

74HC04和74HC14的区别（施密特触发的作用）[大全五篇]第一篇：74HC04和74HC14的区别(施密特触发的作用)74HC04和74HC14的具体区别详解同样具有反相器功能，你知道74HC04和74HC14的具体区别吗？对于74HC04很好理解，输入低电平，输出高电平；输入高电平，输出低电平。

可是具体到几伏电压算高电平，几伏算低电平呢？答案是看手册。

下图是TI的74HC04的输入特性表，举个例子来看，当芯片供电电压Vcc=4.5V时，输入端最少输入3.15V电压才可以被74HC04识别为高电平；同理，输入端只有输入不大于1.35V的电压，才可以被识别为低电平。

下图是74HC04的输出特性表，在TEST CONDITIONS（测试条件）分别选IOH=-4mA和IOL=4mA，再举例子看，同上面的一样，当芯片供电电压Vcc=4.5V时，且输入端被识别为低电平，输出端VOH就是高电平，且最小值为3.84V；同理，当芯片供电电压Vcc=4.5V时，且输入端被识别为高电平，输出端VOL就是低电平，且最大值为0.33V。

从以上的分析可以看出，经74HC04的反相，到底输出几伏的高电平或低电平主要和该芯片的供电电压关系密切!以上对于74HC04的分析同样适用于74HC14！关于以上的数据，他们在手册中完全一样！也就是单纯作为反相器使用时，可以通用。

但是74HC14除了反相器这个基本功能外，他还是个施密特触发器。

关于什么是施密特触发器，现用一个图简单介绍：对于74HC14来说，当输入VI大于阀值电压VT+时，输出VO由高电平变低电平；当输入VI小于阀值电压VT-时，输出VO由低电平变高电平；通过上面分析，我们了解了施密特触发器是以反相器为基础的，以及阀值电压的基本概念。

下面来看一下74HC14这个施密特触发器的手册数据：VOH和VOL上文已经介绍过了，下面看一下VT+和VT-：当芯片供电电压Vcc=4.5V时，正向阀值的典型值VT+=2.5V，负向阀值的典型值VT-=1.6V。

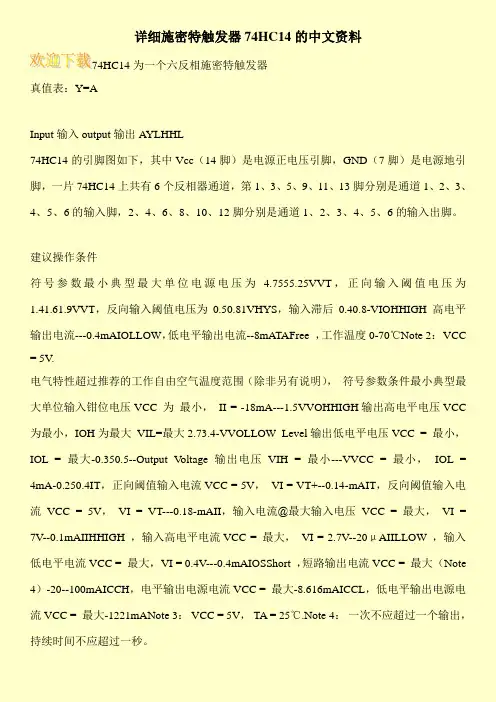

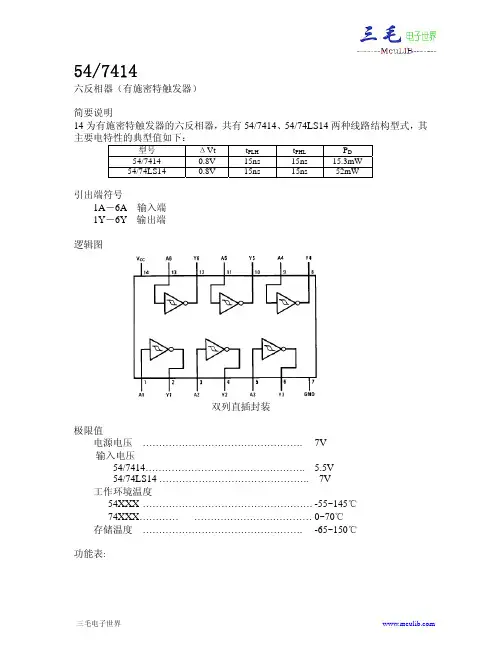

详细施密特触发器74HC14的中文资料74HC14为一个六反相施密特触发器真值表：Y=AInput输入output输出AYLHHL74HC14的引脚图如下，其中Vcc（14脚）是电源正电压引脚，GND（7脚）是电源地引脚，一片74HC14上共有6个反相器通道，第1、3、5、9、11、13脚分别是通道1、2、3、4、5、6的输入脚，2、4、6、8、10、12脚分别是通道1、2、3、4、5、6的输入出脚。

建议操作条件符号参数最小典型最大单位电源电压为 4.7555.25VVT，正向输入阈值电压为1.41.61.9VVT，反向输入阈值电压为0.50.81VHYS，输入滞后0.40.8-VIOHHIGH 高电平输出电流---0.4mAIOLLOW，低电平输出电流--8mATAFree ，工作温度0-70℃Note 2：VCC = 5V.电气特性超过推荐的工作自由空气温度范围（除非另有说明），符号参数条件最小典型最大单位输入钳位电压VCC 为最小，II = -18mA---1.5VVOHHIGH输出高电平电压VCC 为最小，IOH为最大VIL=最大2.73.4-VVOLLOW Level输出低电平电压VCC = 最小，IOL = 最大-0.350.5--Output V oltage输出电压VIH = 最小---VVCC = 最小，IOL = 4mA-0.250.4IT，正向阈值输入电流VCC = 5V，VI = VT+--0.14-mAIT，反向阈值输入电流VCC = 5V，VI = VT---0.18-mAII，输入电流@最大输入电压VCC = 最大，VI = 7V--0.1mAIIHHIGH ，输入高电平电流VCC = 最大，VI = 2.7V--20μAIILLOW ，输入低电平电流VCC = 最大，VI = 0.4V---0.4mAIOSShort ，短路输出电流VCC = 最大（Note 4）-20--100mAICCH，电平输出电源电流VCC = 最大-8.616mAICCL，低电平输出电源电流VCC = 最大-1221mANote 3：VCC = 5V，TA = 25℃.Note 4：一次不应超过一个输出，持续时间不应超过一秒。

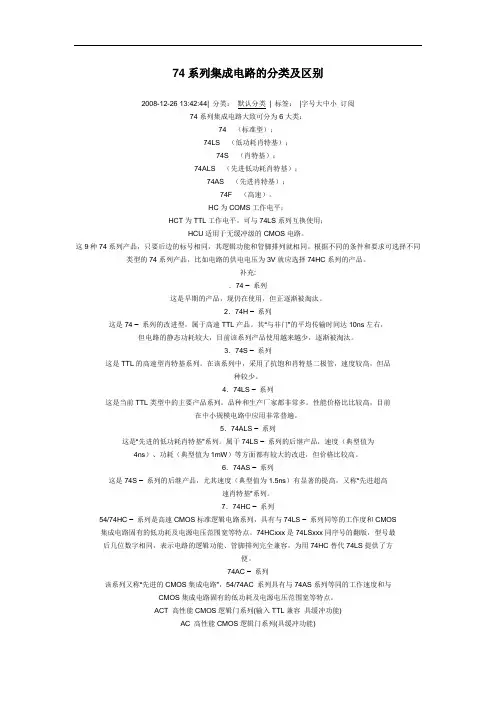

74系列集成电路的分类及区别2008-12-26 13:42:44| 分类：默认分类| 标签：|字号大中小订阅74系列集成电路大致可分为6大类：74××（标准型）；74LS××（低功耗肖特基）；74S××（肖特基）；74ALS××（先进低功耗肖特基）；74AS××（先进肖特基）；74F××（高速）。

HC为COMS工作电平；HCT为TTL工作电平，可与74LS系列互换使用；HCU适用于无缓冲级的CMOS电路。

这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。

根据不同的条件和要求可选择不同类型的74系列产品，比如电路的供电电压为3V就应选择74HC系列的产品。

补充:．74 –系列这是早期的产品，现仍在使用，但正逐渐被淘汰。

2．74H –系列这是74 –系列的改进型，属于高速TTL产品。

其“与非门”的平均传输时间达10ns左右，但电路的静态功耗较大，目前该系列产品使用越来越少，逐渐被淘汰。

3．74S –系列这是TTL的高速型肖特基系列。

在该系列中，采用了抗饱和肖特基二极管，速度较高，但品种较少。

4．74LS –系列这是当前TTL类型中的主要产品系列。

品种和生产厂家都非常多。

性能价格比比较高，目前在中小规模电路中应用非常普遍。

5．74ALS –系列这是“先进的低功耗肖特基”系列。

属于74LS –系列的后继产品，速度（典型值为4ns）、功耗（典型值为1mW）等方面都有较大的改进，但价格比较高。

6．74AS –系列这是74S –系列的后继产品，尤其速度（典型值为1.5ns）有显著的提高，又称“先进超高速肖特基”系列。

7．74HC –系列54/74HC –系列是高速CMOS标准逻辑电路系列，具有与74LS –系列同等的工作度和CMOS集成电路固有的低功耗及电源电压范围宽等特点。

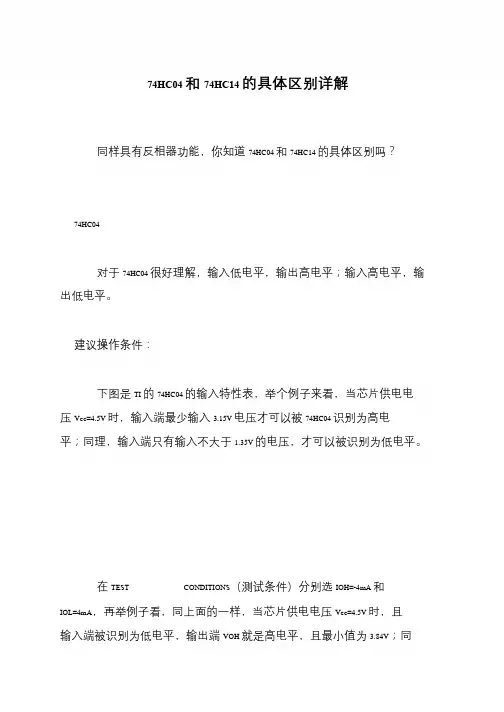

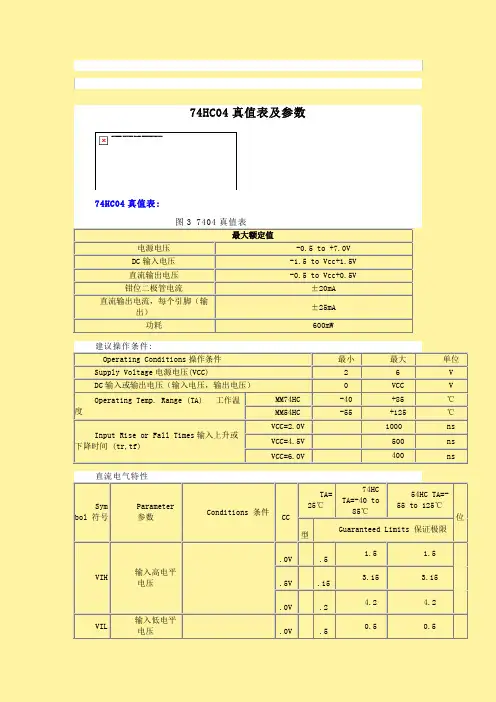

74HC04 和74HC14 的具体区别详解
同样具有反相器功能，你知道74HC04 和74HC14 的具体区别吗？
74HC04
对于74HC04 很好理解，输入低电平，输出高电平；输入高电平，输出低电平。

建议操作条件：
下图是TI 的74HC04 的输入特性表，举个例子来看，当芯片供电电压Vcc=4.5V 时，输入端最少输入3.15V 电压才可以被74HC04 识别为高电
平；同理，输入端只有输入不大于1.35V 的电压，才可以被识别为低电平。

在TEST CONDITIONS（测试条件）分别选IOH=-4mA 和
IOL=4mA，再举例子看，同上面的一样，当芯片供电电压Vcc=4.5V 时，且
输入端被识别为低电平，输出端VOH 就是高电平，且最小值为3.84V；同。

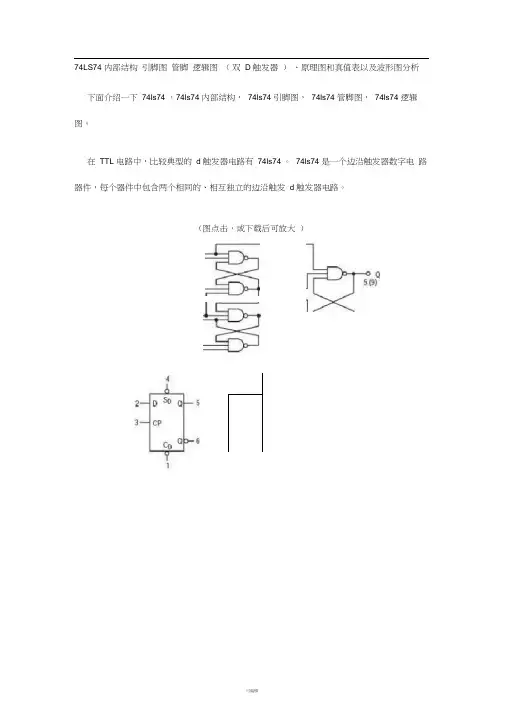

74LS74 内部结构引脚图管脚逻辑图（双 D 触发器）、原理图和真值表以及波形图分析下面介绍一下74ls74 ，74ls74 内部结构，74ls74 引脚图，74ls74 管脚图，74ls74 逻辑图。

在TTL 电路中，比较典型的 d 触发器电路有74ls74 。

74ls74 是一个边沿触发器数字电路器件，每个器件中包含两个相同的、相互独立的边沿触发 d 触发器电路。

（图点击，或下载后可放大）（图点击，或下载后可放大）原理图和真值表以及波形图分析边沿 D 触发器:负跳沿触发的主从触发器工作时，必须在正跳沿前加入输入信号。

如果在CP 高电平期间输入端出现干扰信号，那么就有可能使触发器的状态出错。

而边沿触发器允许在CP 触发沿来到前一瞬间加入输入信号。

这样，输入端受干扰的时间大大缩短，受干扰的可能性就降低了。

边沿 D 触发器也称为维持- 阻塞边沿 D 触发器。

电路结构: 该触发器由 6 个与非门组成，其中G1 和G2 构成基本RS 触发器。

工作原理:SD 和RD 接至基本RS 触发器的输入端，它们分别是预置和清零端，低电平有效。

当SD =0 且RD=1 时,不论输入端 D 为何种状态，都会使Q=1 ，Q=0 ，即触发器置 1 ；当SD=1 且RD=0 时，触发器的状态为0,SD 和RD 通常又称为直接置 1 和置0 端。

我们设它们均已加入了高电平，不影响电路的工作。

工作过程如下：1. CP=0 时，与非门G3 和G4 封锁，其输出Q3=Q4=1 ，触发器的状态不变。

同时，由于Q3 至Q5 和Q4 至Q6 的反馈信号将这两个门打开，因此可接收输入信号 D ，Q5=D ，Q6=Q5=D 。

2. 当CP由0变1时触发器翻转。

这时G3 和G4 打开，它们的输入Q3 和Q4 的状态由G5 和G6 的输出状态决定。

Q3=Q5=D ，Q4=Q6=D 。

由基本RS 触发器的逻辑功能可知，Q =D 。

3. 触发器翻转后，在CP=1 时输入信号被封锁。
