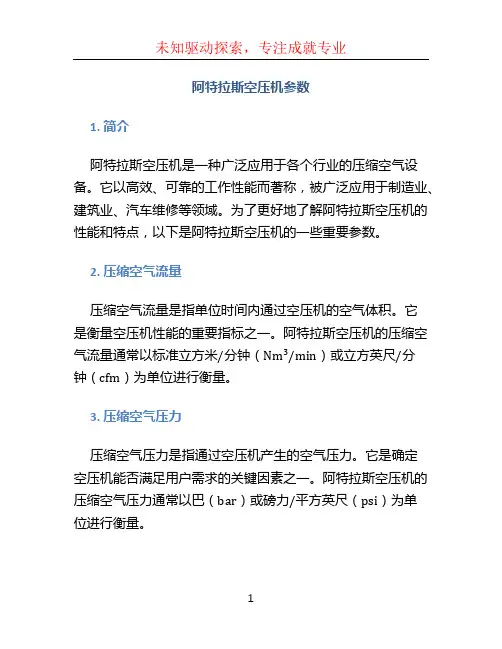

阿特拉斯空压机参数1. 简介阿特拉斯空压机是一种广泛应用于各个行业的压缩空气设备。
它以高效、可靠的工作性能而著称，被广泛应用于制造业、建筑业、汽车维修等领域。
为了更好地了解阿特拉斯空压机的性能和特点，以下是阿特拉斯空压机的一些重要参数。
2. 压缩空气流量压缩空气流量是指单位时间内通过空压机的空气体积。
它是衡量空压机性能的重要指标之一。
阿特拉斯空压机的压缩空气流量通常以标准立方米/分钟（Nm³/min）或立方英尺/分钟（cfm）为单位进行衡量。
3. 压缩空气压力压缩空气压力是指通过空压机产生的空气压力。
它是确定空压机能否满足用户需求的关键因素之一。
阿特拉斯空压机的压缩空气压力通常以巴（bar）或磅力/平方英尺（psi）为单位进行衡量。
4. 功率功率是指空压机所需的能量来完成压缩空气的过程。
它是衡量空压机能效的参数之一。
阿特拉斯空压机的功率通常以千瓦（kW）为单位进行衡量。
5. 压缩机类型阿特拉斯空压机可以根据其压缩机类型进行分类。
常见的压缩机类型包括：螺杆压缩机、往复式压缩机和离心式压缩机。
每种类型的压缩机都有其特点和适应的工作环境。
5.1 螺杆压缩机螺杆压缩机是一种运转平稳、噪音低、能耗低的压缩机。
它采用单螺杆或双螺杆结构，通过螺杆的转动来完成空气的压缩过程。
这种类型的压缩机适用于大流量、高压力的空压机应用。
5.2 往复式压缩机往复式压缩机采用活塞结构，通过活塞的往复运动来压缩空气。
这种类型的压缩机结构简单、维修方便，适用于小型空压机或低流量、中压力的应用。
5.3 离心式压缩机离心式压缩机通过离心力将空气压缩。
它具有高效、紧凑的特点，适用于中小流量的空压机应用。
6. 控制方式阿特拉斯空压机的控制方式可以分为手动控制和自动控制两种。
6.1 手动控制手动控制方式是指用户需要手动操作来控制空压机的启停、排气等功能。
6.2 自动控制自动控制方式是指空压机能够根据实际需求自动启停、调节排气等功能，减少人工干预。

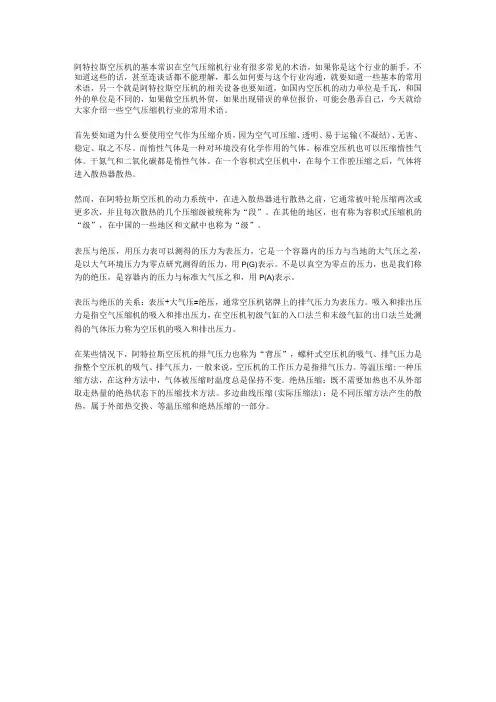

阿特拉斯空压机的基本常识在空气压缩机行业有很多常见的术语，如果你是这个行业的新手，不知道这些的话，甚至连谈话都不能理解，那么如何要与这个行业沟通，就要知道一些基本的常用术语，另一个就是阿特拉斯空压机的相关设备也要知道，如国内空压机的动力单位是千瓦，和国外的单位是不同的，如果做空压机外贸，如果出现错误的单位报价，可能会愚弄自己，今天就给大家介绍一些空气压缩机行业的常用术语。
首先要知道为什么要使用空气作为压缩介质，因为空气可压缩、透明、易于运输(不凝结)、无害、稳定、取之不尽。
而惰性气体是一种对环境没有化学作用的气体。
标准空压机也可以压缩惰性气体。
干氮气和二氧化碳都是惰性气体。
在一个容积式空压机中，在每个工作腔压缩之后，气体将进入散热器散热。
然而，在阿特拉斯空压机的动力系统中，在进入散热器进行散热之前，它通常被叶轮压缩两次或更多次，并且每次散热的几个压缩级被统称为“段”。
在其他的地区，也有称为容积式压缩机的“级”，在中国的一些地区和文献中也称为“级”。
表压与绝压，用压力表可以测得的压力为表压力，它是一个容器内的压力与当地的大气压之差，是以大气环境压力为零点研究测得的压力，用P(G)表示。
不是以真空为零点的压力，也是我们称为的绝压，是容器内的压力与标准大气压之和，用P(A)表示。
表压与绝压的关系：表压+大气压=绝压，通常空压机铭牌上的排气压力为表压力。
吸入和排出压力是指空气压缩机的吸入和排出压力，在空压机初级气缸的入口法兰和末级气缸的出口法兰处测得的气体压力称为空压机的吸入和排出压力。
在某些情况下，阿特拉斯空压机的排气压力也称为“背压”，螺杆式空压机的吸气、排气压力是指整个空压机的吸气、排气压力，一般来说，空压机的工作压力是指排气压力。
等温压缩:一种压缩方法，在这种方法中，气体被压缩时温度总是保持不变。
绝热压缩：既不需要加热也不从外部取走热量的绝热状态下的压缩技术方法。
多边曲线压缩(实际压缩法)：是不同压缩方法产生的散热，属于外部热交换、等温压缩和绝热压缩的一部分。
离心式空压机的操作与维护一、操作开机1、打开低压电源开关。
检查电源指示灯是否亮。
2 、打开冷却水进出阀，进水压力≥0.30Mpa,水温≤32℃。
3 、检查显示屏参数满足启动条件，齿轮箱油温度≥25℃，油压≥0.2Mpa.4 、打开供气阀5、关闭冷凝水排放阀。
6 、通知供电部门送10KV高压电源。
7 、接通电源，按下启动按钮，空压机开始在卸载状态下运行，20秒钟后，空压机自动进入加载状态。
8、根据工艺用气量需要，按下“F3”卸载键，压缩机可以由手动卸载，再次按下F3键，压缩机回到加载状态。
9、运行正常后，打开后冷器下部排污阀，油水分离器排污阀，加热器排水阀，加热器蒸汽阀。
每三十分钟排放冷却水一次。
停机1、按下停机按钮，空压机开始一个程序设定的停机过程（运行几秒钟后自动停止）。
停机三十分钟内不准关闭冷却水，三十分钟内不准断低压电源。
2 、关上空气输出阀。
3 、三十分钟后关上冷却水进水阀。
4 、打开冷凝水排放阀。
5、在紧急状态下，立即使空压机停机，按下紧急停机按钮，发光二极管开始闪烁，在排除故障后，拉出紧急停机按钮。
二、维护和保养在开始任何维护保养和修理之前，按下停机按钮，等空压机完全停止后，再按下紧急停机按钮，关闭电源，并将空压机泄压。
1、在维护保养中，更换垫片，O型圈、垫圈。
2、保持油位在绿色标志范围内。
3、任何泄漏都应当及时处理。
4、在含尘量较大的环境里，及时的检查空气过滤器，必要时更换。
5、每六个月做到：(1)检查油雾管（如果有）的压降。
(2)拆下检查空气过滤器，并清洗。
6、每年做到：(1)更换空气过滤器(或根据现场情况随时清洁)。
(2)更换油过滤器。
(3)分析润滑油，如有必要就更换。
(4)清洗油滤网。
(5)检查冷却器，如有必要就进行清洗。
(6)检查调节系统、报警和停机功能以及传送器和电气元件。
(7)检查空压机联轴节对中情况。
7、每三年更换一次油雾器的滤芯。
8、冬季停机时尽量放空设备中的冷凝水，以防冻坏设备。
阿特拉斯控制说明书（空压机）1.控制说明书1.1 概述离心式压缩机的流量可以通过调整导叶和放空阀开度来调节。
关放空阀和开导叶均会增加压缩机流量和排压。
关导叶和开放空阀会减小流量和降低排压。
排压控制器通过分程控制导叶和回流阀/放空阀来控制压缩机排压。
透平压缩机通过喘振控制器保证在最小的体积流量下可以稳定操作而不发生喘振。
当体积流量低于这个最小体积流量时，流动停止，这种现象被称为“喘振”，这会对设备造成损坏应当予以避免。
为保证在压缩机减少流量时也能在稳定区域内运行，压缩机设计了回流/放空阀补偿电流和最小体积流量的差异。
回流/放空阀同坐喘振控制器控制。
在稳定和不稳定操作区域之间的分隔线被称为喘振线，这条线的轨迹依赖于很多因素（温度、压力等）为确保稳定的控制特性，在喘振线与喘振控制线之间定义一个安全余量。
最大压缩机排压通过作用在回流/放空阀上的排压限制控制器加以限制。
主电机最大电流/功率通过作用在进口导叶上的电流/功率限制控制器加以限制。
1.2喘振控制器喘振控制器作为一个安全控制器，它只在极端的操作条件下才起作用。
它的作用是使压缩机远离喘振，最终对喘振控制器的调整由阿特拉斯人员在试车阶段确定并用密码保护。
喘振控制器的控制变量X为压缩机排出侧实际流量。
它由下列测量值计算得出公式：Dpflow流量计前后压差转换为KPaPflow流量计处压力转换为KPa absTflow 流量计处温度转换为开氏温度KKI dishflow 体积排出流量计算常数喘振控制器的参考变量W是一个固定值（“固定的回流/放空线”=在喘振线的控制变量+安全余量）由阿特拉斯技术人员在试车时设定。
喘振控制器可以选择用能随着当前压缩机操作点变化而改变的动态参考变量来控制。
对于增加的控制变量，动态参考变量随着当前操作点的变化立即改变。
当然，是以常数距离改变的。
对于减少的控制变量，在减小到固定参考变量（喘振线+安全余量后的控制变量）之前，动态参考变量下降时会有延时。
