心脏彩超规范测量(清晰详实)

  • 格式：ppt
  • 大小：3.21 MB
  • 文档页数：8

下载文档原格式

  / 8

合集下载

心脏彩超规范测量ppt课件

心脏彩超规范测量ppt课件

可编辑课件PPT
35
5.左室流出道的多普勒频谱
取心尖五腔切面，将PWD取样容积置于主动 脉瓣下方1cm处测量，取得左室流出道收缩 期频谱。
测量参数：收缩期最大峰值流速，跨左室流 出道最大压差（4V2）。
可编辑课件PPT
37
6.肺静脉的多普勒血流频谱
取标准心尖四腔心切面，将PWD取样容积置 于右上肺静脉内，记录一个心动周期的完整 频谱。
可编辑课件PPT
57
当两个不同疾病同时存在时，则将疾病名并 列，诊断按严重区分1、2、3等
超声心动图诊断举例
可编辑课件PPT
58
1扩张型心肌病
左室收缩功能重度不全
左室舒张功能减退
二尖瓣轻度反流
三尖闭
卵圆孔未闭
可编辑课件PPT
59
图文报告图片提供要求
目前各医院广泛应用计算机图文报告系统打印报告， 对于超声心动图图文报告，对于图片的选择最好能 响应标准化，以便不同单位报告可以对比，了解疾 病变化。
测量参数：下腔静脉血流速度，注意吸气末 和呼气末对流速有影响，吸气时流速加快， 呼气时流速减慢。
可编辑课件PPT
42
多普勒组织声像图（DTI）测量二尖 瓣环的标准化
取标准心尖四腔心切面，将二维组织多普勒 显示窗口完整包括二尖瓣环结构，将DTI（有 的机器叫TDI或TVI等）的PWD取样容积分别 置于室间隔处二尖瓣环和左室侧壁处二尖瓣 环处，分别得到室间隔处二尖瓣环频谱和左 室侧壁处二尖瓣环频谱。
可编辑课件PPT
23
4.心尖五腔心切面
在心尖四腔心的切面基础上，探头上翘出现 主动脉根部，显示完整的左室流出道结构。
左室流出道内径：收缩期测量主动脉瓣环下 方1cm处室间隔左室内膜面到二尖瓣前叶内 緣垂直距离。

心脏彩超规范测量 ppt课件

心脏彩超规范测量 ppt课件
目前我国北京地区在超声心动图规范化 改造进程走在前列，他们出版了“超声心动 图规范化检测新功能与正常值”，由北京地 区22家医院对近3000例正常人进行检测规范， 建立了正常值的标准参考值。
பைடு நூலகம்
心脏彩超规范测量
在标准的左室长轴切面上，确保取样线和所测结构 垂直，一旦偏斜将导致测量值增大，高估实际情况。
心脏彩超规范测量
1.二尖瓣的多普勒血流频谱 取标准心尖四腔心切面，将PWD取样容积置
于二尖瓣瓣尖处测量，取得二尖瓣口舒张期 频谱。 测量参数：E峰最大速度，A峰最大速度， E/A比值，E峰减速时间（EDT）从E峰顶点 沿下降支作切线交于基线，测量E峰顶点到 交点的时间。
心脏彩超规范测量
1.常规测量一般包括主动脉根部内径（AO）、左房 前后径（LA）；
二尖瓣前叶振幅（DE），EF斜率（EFV ）
心脏彩超规范测量
右室前壁厚度（RVAW），舒张期右室内径 （RVd），舒张期室间隔厚度（IVSd），左 室舒张末内径（LVDd），舒张期左室后壁厚 度（LVPWd）
收缩期右室内径（RVs），收缩期室间隔厚 度（IVSs），左室收缩末内径（LVDs），收 缩期左室后壁厚度（LVPWs）
脉瓣上方处测量，取得主动脉瓣口收缩期频 谱。
测量参数：收缩期最大峰值流速，左室射血 时间（频谱持续时间），血流速度积分 （VTI）。还可以测射血前期（PEP即心电图 Q波起点到频谱起点的时间）和射血时间 （LVET频谱持续时间）。
心脏彩超规范测量
4.肺动脉瓣的多普勒血流频谱 取心底短轴切面，将PWD取样容积置于主肺
心脏彩超规范测量
左室上下径：舒张期测二尖瓣环连线中点到 左室心尖内緣。
左室左右径：舒张期测室间隔左室面内緣到 左室侧壁内緣，选基底部最宽处。

心脏超声诊断(清晰详实)

心脏超声诊断(清晰详实)

胸肋面（前面）
膈面（优质下医学面）
心尖
6
心脏结构
四个心腔 两支大动脉、两支腔静脉、两对肺静脉 四组瓣膜 冠状动脉、冠状静脉系统 心脏纤维支架 心包
优质医学
7
优质医学
血 流 动 力 学
8
血流动力学
经肺部气体交换后的含氧气血经4条 PV→LA → MV → LV→AO→各级中小A 到全身毛细血管→ 小中V →IVC，SVC →RA →TV →RV →PA →肺内气体交换， 这就是心脏血流循环。
(左心室中部显示二尖瓣腱索部位，室间隔左室心内膜面至左心 室后壁心内膜面，舒张末期测量) 室间隔 <12mm 左室后壁 <12mm(与左心室前后径同一部位， 舒张末期测量)
优质医学
28
胸骨旁大动脉短轴切面
AV （主动脉瓣）收缩期呈倒三角形，舒 张期呈Y，其周围一圈从后部的LA起，顺钟 向转，依次为LA、 IAS 、RA、TV、RV、 RVOT、PV（肺动脉瓣）、MPA及其分支 RPA、LPA，病人条件好的足可显示左、右 冠状A。
优质医学
29
优质医学
30
优质医学
31
优质医学
32
胸骨旁大动脉短轴切面数值测量
右室流出道 18-35mm(右室流出道前 壁心内膜面至主动脉上方右室流出道后 壁心内膜面，舒张末期测量)
主肺动脉 <30mm（肺动脉瓣上12cm测量，必须清楚的显示肺动脉壁）
优质医学
33
胸骨旁左室各短轴切面
胸骨旁左室各短轴切面上（心尖、乳头 肌、二尖瓣、左室流出道）可见左室的 圆环状心壁在心动周期中呈十分协调地 向心性收缩和离心性舒张活动，AMV （二尖瓣前叶）和PMV（二尖瓣后叶） 舒张期呈鱼口样张开，收缩期关闭呈一 条线，可见乳头肌回声前外侧在3点钟处， 后内侧在8点处。

心脏彩超诊断(清晰详实)

心脏彩超诊断(清晰详实)
• ②左心房稍增大。
27
第十一章 先天性心脏病 三、左房粘液瘤
优质医学
胸骨旁左室 长轴切面和心尖 四腔切面可见到 一异常回声团往 返于左房和二尖 瓣口之间，舒张 期由左房坠入二 尖瓣口，收缩期 又返回左房。
• 瓣尖粘连辩体活动尚 可时，舒张期前叶瓣 体膨向左室流出道， 呈圆顶状凸起，失去 正常的柔软度及二次 开放运动；
• 后叶随前叶同向运动， 还可有腱索增粗、缩 短等改变。
优质医学
3
第十章 心脏瓣膜病
一、二尖瓣狭窄
优质医学
• 左室短轴清楚显示 二尖瓣开放面积缩 小；
• 左房、右室增大， 左心耳内可有附壁 血栓的异常回声团。
优质医学
1
第十章 心脏瓣膜病
一、二尖瓣狭窄
是风湿性心瓣病中最常见的病变之一，其超声心动 图有较大的特征性。
• 二尖瓣曲线回声增粗， 反光增强；
• EF斜率减慢，A峰逐 渐消失，为城垛样曲 线；
• 舒张朗二尖瓣后叶运 动与前叶同向；
• 左房、右室增大。
优质医学
2
第十章 心脏瓣膜病
一、二尖瓣狭窄
• 二尖瓣叶回声增粗， 增强；
23
第十一章 先天性心脏病 二、Fallot四联征
优质医学
频窄 谱部 。位 置
探取 及样 收容 缩积 期于 湍在 流狭
24
第十一章 先天性心脏病 二、Fallot四联征
优质医学
束缩 。期
多在 色缺 镶损 嵌部 型位 彩探 色及 血收
25
第十一章 先天性心脏病 二、Fallot四联征
优质医学
血缩 束期 。的 在
• 合并二尖瓣关闭不全 时，可有左房、室增 大及左室高流量改变。

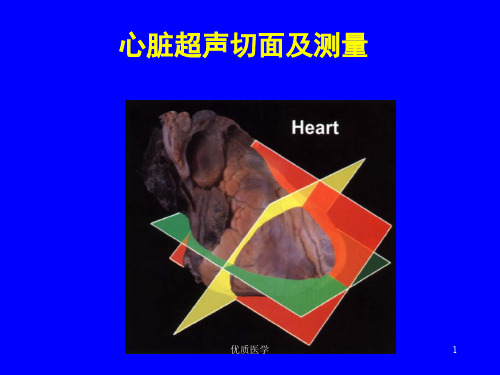

心脏超声标准切面及测量(清晰详实)

心脏超声标准切面及测量(清晰详实)

48
正常人心腔内血流速度
探查部位 二尖瓣 三尖瓣
主动脉瓣 肺动脉瓣
LVOT RVOT
儿童(m/s) 1.0 (0.8-1.3） 0.6（0.5-0.8） 1.3（1.2-1.8）
成人(m/s) 0.9（0.6-1.3） 0.5（0.3-0.7） 1.35（0.9-1.7）
0.76（0.5-1.05） 0.75（0.5-1.0）
• 二尖瓣环的左右经：19—31mm; • 右心房内径：上下经34—49mm; 左右经
29—45mm; • 三尖瓣环的左右经：17—28mm; • 下腔静脉（呼气末）：12—23mm。
优质医学
41
超声多普勒测量
优质医学
42
优质医学
43
优质医学
44
优质医学
45
优质医学
46
优质医学
47
优质医学
54
优质医学
55
优质医学
39
大血管短轴切面
• RVOT；主动脉前壁上缘—右室流出道 心内膜的垂直距离：19—22mm;
• 主肺动脉内径:15—25mm; • RPA:10—14mm, LPA:8—16mm; • 肺动脉瓣寰：11—22mm.
优质医学
40
心尖四腔心切面
• 左心房内径：收缩期测量； 上下经31—51mm; 左右经25—44mm;
1.0(0.7-1.2) 0.9(0.7-1.1)
0.76(0.5-1.05) 0.75(0.6-0.9)
优质医学
49
优质医学
50
优质医学
51
优质医学
52
优质医学
53
Schematic depiction of mitral and pulmonary vein inflow patterns

心脏彩超规范测量(清晰详实)

心脏彩超规范测量(清晰详实)

目前我国北京地区在超声心动图规范化 改造进程走在前列，他们出版了“超声心动 图规范化检测新功能与正常值”，由北京地 区22家医院对近3000例正常人进行检测规范， 建立了正常值的标准参考值。
优质医学
3
M型超声心动图测量标准化
在标准的左室长轴切面上，确保取样线和所测结构 垂直，一旦偏斜将导致测量值增大，高估实际情况。
优质医学
47
一般简单测量常测心尖四腔心切面的室间隔 处二尖瓣环频谱。
测量参数：S峰、E峰、A峰速度和等容舒张 时间（IVRT）等。
优质医学
48
室壁运动分析的标准化
建议采用根据美国心脏病协会（The American Heart Association，AHA）划分： 采用美国心脏病协会的17节段划分法，与美 国超声心动图协会推荐的16节段划分法相比， 单独增加心尖为一个节段，其余相同。
右室上下径：舒张期测三尖瓣环连线中点到 右室心尖内緣。
右室左右径：舒张期测室间隔右室面内緣到 右室侧壁内緣，选基底部最宽处。
优质医学
23
优质医学
24
4.心尖五腔心切面
在心尖四腔心的切面基础上，探头上翘出现 主动脉根部，显示完整的左室流出道结构。
左室流出道内径：收缩期测量主动脉瓣环下 方1cm处室间隔左室内膜面到二尖瓣前叶内 緣垂直距离。
优质医学
50
优质医学
51
前降支供血区：1、2、7、8、13、14、15、 16、17；
回旋支供血区：3、4、9、10；
右冠脉供血区：3、4、5、6、11、12
优质医学
52
根据目测法室壁运动可分为： 运动正常（Normal）：所谓运动正常，指收缩期心内膜向心腔方向运

心脏超声测量的规范标准（收藏）

⼼脏超声测量的规范标准（收藏）超声⼼动图定量指南规范
⼼脏超声测量应当制定标准化规范，这是国内外超声界达成的共识，⼏年前国内超声界由张运院⼠牵头，多中⼼合作制定⼼脏超声的标准化规范，该项研究已经取得了很⼤的成绩，不过暂时还没有医学会或超声协会发布的⼼脏超声指南。

所以，⽬前⼤多数医院，采⽤的还是美国超声⼼动图学会（ASE）的⼼腔定量分析指南。

下⾯我们简单的给⼤家看⼀下ASE⼼脏超声测量标准。

建议超声新⼿收藏学习！
美国超声⼼动图学会（ASE）关于⼼腔定量分析的指南建议
1、左室测量（收缩期、舒张期分别测量）
①左室前后径（⼆维）
②左室上下径和左右径
③室间隔与左室后壁厚度
④2D-⾟普森双平⾯法测左室容积及射⾎分数
2、⼼房测量
①左房前后径（收缩期）
②双房上下径和左右径
3、右室测量
①右室前后径（舒张期）
②右室上下径和左右径
③右室流出道内径
④右室前壁厚度
4、主动脉测量
收缩期①主动脉瓣环②主动脉窦③主动脉根部④升主动脉（窦上2cm）
5、肺动脉测量
收缩期①肺动脉瓣环②瓣上1cm测肺动脉主⼲③左肺动脉④右肺动脉
6、冠状动脉测量
LCA：左冠状动脉 RCA：右冠状动脉
7、左室射⾎分数
M型-Teich法
2D-⾟普森双平⾯法
3D测量
以上就是⼼脏超声测量的标准化切⾯及规范。

希望⼤家尽量采⽤标准化测量，减少因不同测量⽅法带来的测量误差。

同时，也希望国内能尽快出台中国⼼脏超声指南。

超声心动图测量技巧及图解

超声心动图测量技巧及图解一、胸骨旁左室长轴标准切面：收缩期测量左房（LA）前后径：24-36mm；主动脉瓣（AV）环内径：16-26mm；主动脉（AO）窦前后径：22-36mm；升主动脉（AAO）前后径：20-35mm（窦上50mm以远处）；降主动脉（DAO）内径：18-22mm；左室（LV）收缩末期前后径：23-36mm舒张期测量右室流出道（RVOT）内径：男21-33：女23-32mm；右室（RV）舒张末期前后径：14-25mm左室（LV）舒张末期前后径：37-55mm(女50男55)室间隔（IVS）厚度：厚（D）8-11mm；厚（S）14-16mm左室后壁（LVPW）厚度：厚（D）8-11mm；厚（S）14-16mm测量图解：切面要求：主动脉与室间隔结合点位于图的中线上，主动脉瓣右冠瓣与无冠瓣的关闭线位于主动脉窦中间二、胸骨旁心底短轴、肺动脉长轴标准切面：收缩期测量右室流出道：20-32mm；主肺动脉（PA）内径：15-25mm；（瓣上1-2cm最宽处）；左肺动脉（LPA）内径：8-16mm；右肺动脉（RPA）内径：8-16mm；左冠状动脉（LCA）：2.72-4.62mm右冠状动脉（RCA）：2.58-4.46mm主动脉瓣口面积（AVA）：3-4cm2 测量图解：三、胸骨旁左室短轴切面二尖瓣水平切面：二尖瓣口面积（MVA）：4-6cm2四、心尖四腔心标准切面：收缩期测量左房（LA）上下径：31-50mm；左右径：25-44mm；二尖瓣环左右径：19-31mm；右心房（RA）：上下径34-49mm；左右径：25-42mm；三尖瓣环左右径：17-28mm；舒张期测量左室（LV）上下径/长径：70-84mm；左右径/横径：37-54mm；右室（RV）上下径/长径：56-78mm；左右径/横径：30-40mm；测量图解：五、心尖左室二腔标准切面测量：左室舒张期长径：68-94mm；左室舒张期横径：38-61mm；六、胸骨上窝主动脉弓长轴标准切面测量：主动脉内径：22-27mm；右肺动脉内径：18-24mm；上腔静脉（SVC）内径（吸气末）6.4-11.7mm（呼气末）10.3-14.3mm测量图解：七、剑突下下腔静脉长轴标准切面：下腔静脉（IVC）内径（呼气末）近心端内径：12-23mm；测量图解八、频谱多普勒测量正常值：二尖瓣口血流：成人：60-130cm/s；儿童：80-140cm/s；三尖瓣口血流：成人：30-70cm/s；儿童：50-80cm/s；主动脉瓣口血流：成人：70-170cm/s；儿童：120-180cm/s；肺动脉口血流：成人：60-90cm/s；儿童：50-110cm/s；正常腔静脉血流速度：28-80cm/s；肺静脉血流速度：40-60cm/s；测量图解：。

心脏彩超规范测量全解.ppt

心脏彩超规范测量全解.ppt文档介绍：心脏彩超规范测量超声心动图已经广泛应用于各级医院，成为目前心脏结构和功能评价的首选方法，但是由于缺乏统一的标准，大家按照自己的理解进行测量与诊断，某些参数测定的方法各异，造成诊断报告缺乏可比性，所以有必要对超声心动图测量进行规范化改造，使之适应现代化医疗的需要。

目前我国北京地区在超声心动图规范化改造进程走在前列，他们出版了“超声心动图规范化检测新功能与正常值”，由北京地区22家医院对近3000例正常人进行检测规范，建立了正常值的标准参考值。

M型超声心动图测量标准化在标准的左室长轴切面上，确保取样线和所测结构垂直，一旦偏斜将导致测量值增大，高估实际情况。

1.常规测量一般包括主动脉根部内径（AO）、左房前后径（LA）；二尖瓣前叶振幅（DE），EF斜率（EFV）右室前壁厚度（RVAW），舒张期右室内径（RVd），舒张期室间隔厚度（IVSd），左室舒张末内径（LVDd），舒张期左室后壁厚度（LVPWd）收缩期右室内径（RVs），收缩期室间隔厚度（IVSs），左室收缩末内径（LVDs），收缩期左室后壁厚度（LVPWs）心率（HR）。

2.时相：收缩末期以同步心电图R波顶点为标志，舒张末期以T波结束为标志。

（鉴于某些因条件限制未接心电图，在没有后壁心肌梗死的情况下，可以参考后壁运动，后壁向下最低点可以视为舒张末期，后壁向前最高点可以认为收缩末期，仅属于过渡方法）。

3.内径：上一结构下缘测量到下一结构上缘。

4.振幅：上一结构上缘测量到下一结构上缘。

5.厚度：上一结构上缘测量到下一结构下缘。

二维超声心动图测量标准化胸骨旁左室长轴切面清晰显示主动脉，右冠搬和无冠瓣，闭合点位于中间；清晰显示右室，室间隔，左室后壁，左室，左室流出道，二尖瓣前叶和后叶，左心房。

左室到心尖方向足够长。

主动脉瓣环直径：收缩期测量主动脉瓣叶与主动脉壁附着点下缘到上缘的距离。

主动脉窦内径：收缩期主动脉窦顶点下缘到上缘的距离。

心脏彩超操作(清晰详实)


优质医学
33
4.胸骨上区
（2）胸骨上区降主动脉长轴切面 1） 检查方法：探头从胸骨上区主动脉短轴图的位置向后倾斜，
可显示降主动脉的上段及主动脉弓的一部分。
2） 观察内容：降主动脉的病变。
优质医学
34
二、M型超声心动图检查方法
优质医学
35
二维实时显像仪的M型超声心动图检查方法
用二维实时超声仪进行M型检查，扫描速度 用50mm/s，必要时用100mm/s。根据需要在二维 切面图上取样，显示M形曲线，可供测量该结构 的运动幅度与速度。
1.主动脉 2.肺动脉干 3.二尖瓣 4.左心室 5.半月皱壁 6.卵圆窝 7.冠状静脉窦 8.横窦 9.主动脉瓣
优质医学
7
1．主动脉 (aorta)：长约 5cm，
右侧为上腔静脉，左侧为肺动脉主干。 升主动脉根部有左、右冠状动脉分出， 主动脉弓在胸骨右缘第二肋软骨处向 后，低 于第四胸椎左侧。
2．主肺动脉 (pulmonary artery)：位于主动脉左前方，根
优质医学
40
三、心脏超声多普勒检查方法
优质医学
41
（一）频谱多普勒超声心动图
1．频谱多普勒超声心动图（spectral echocardiography）
可提供有关心脏血流特征的信息： （1）通过取样容积（脉冲多普勒，PW）或沿整个取样线
（连续多普勒，CW）途径上的血流速度。 （2）心动周期中血流变化的时相。 （3）与探头相对应的血流方向。
1） 检查方法： 探头下移一个肋间置于胸骨稍远处,• 探头扫描的
方向是由上述切面旋转约90°，并朝向右肩方向， 超声扇形面与胸廓胸、背面呈平行方向。
2）观察内容： 四个心腔、房室瓣、房间隔以及室间隔的病变。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

优质医学
29
优质医学
30
2.三尖瓣的多普勒血流频谱
取标准心尖四腔心切面，将PWD取样容积置 于三尖瓣瓣尖处测量，取得三尖瓣口舒张期 频谱。
测量参数：E峰最大速度，A峰最大速度。
注意，三尖瓣口的血流速度受呼吸影响较大， 吸气时流速加快，呼气时流速减慢。
优质医学
31
优质医学
32
3.主动脉瓣的多普勒血流频谱
优质医学
27
优质医学
28
多普勒超声心动图标准化
1.二尖瓣的多普勒血流频谱
取标准心尖四腔心切面，将PWD取样容积置 于二尖瓣瓣尖处测量，取得二尖瓣口舒张期 频谱。
测量参数：E峰最大速度，A峰最大速度， E/A比值，E峰减速时间（EDT）从E峰顶点 沿下降支作切线交于基线，测量E峰顶点到 交点的时间。
取心尖五腔切面，将PWD取样容积置于主动 脉瓣上方处测量，取得主动脉瓣口收缩期频 谱。
测量参数：收缩期最大峰值流速，左室射血 时间（频谱持续时间），血流速度积分 （VTI）。还可以测射血前期（PEP即心电图 Q波起点到频谱起点的时间）和射血时间 （LVET频谱持续时间）。
优质医学
33
优质医学
左房左右径：收缩期测房间隔中部左房面内缘到左房左侧壁 中部内缘。
右房上下径：收缩期测三尖瓣环连线中点到右房顶部内缘。
右房左右径：收缩期测房间隔中部右房面内缘到右房右侧壁 中部内缘。
优质医学
21
优质医学
22
左室上下径：舒张期测二尖瓣环连线中点到 左室心尖内緣。
左室左右径：舒张期测室间隔左室面内緣到 左室侧壁内緣，选基底部最宽处。
34
4.肺动脉瓣的多普勒血流频谱
取心底短轴切面，将PWD取样容积置于主肺 动脉瓣上方1cm处测量，取得主肺动脉瓣口 收缩期频谱。
测量参数：收缩期最大峰值流速，血流加速 时间（AT频谱起始到达到峰值的时间）及血 流速度积分（VTI）。还可以测射血前期 （PEP即心电图Q波起点到频谱起点的时间） 和射血时间（频谱持续时间）。
1.常规测量一般包括主动脉根部内径（AO）、左房 前后径（LA）；
二尖瓣前叶振幅（DE），EF斜率（EFV ）
优质医学
4
右室前壁厚度（RVAW），舒张期右室内径 （RVd），舒张期室间隔厚度（IVSd），左 室舒张末内径（LVDd），舒张期左室后壁厚 度（LVPWd）
收缩期右室内径（RVs），收缩期室间隔厚 度（IVSs），左室收缩末内径（LVDs）， 收缩期左室后壁厚度（LVPWs）
主肺动脉内径：在肺动脉瓣环上1cm处，测 量收缩期最宽的内径，内緣到内緣的垂直距 离。
优质医学
19
优质医学
20
3.心尖四腔心切面
标准的切面探头必须位于心尖处四个腔室充分展开，清晰显 示十字交叉处和二尖瓣、三尖瓣结构，房间隔和室间隔显示 清晰。
左房上下径：收缩期测二尖瓣环连线中点到左房顶部内缘。
右室上下径：舒张期测三尖瓣环连线中点到 右室心尖内緣。
右室左右径：舒张期测室间隔右室面内緣到 右室侧壁内緣，选基底部最宽处。
优质医学
23
优质医学
24
4.心尖五腔心切面
在心尖四腔心的切面基础上，探头上翘出现 主动脉根部，显示完整的左室流出道结构。
左室流出道内径：收缩期测量主动脉瓣环下 方1cm处室间隔左室内膜面到二尖瓣前叶内 緣垂直距离。
心率（HR）。
优质医学
5
优质医学
6
优质医学
7
优质医学
8
优质医学
9
2.时相：
收缩末期以同步心电图R波顶点为标志，舒张末期 以T波结束为标志。（鉴于某些因条件限制未接心 电图，在没有后壁心肌梗死的情况下，可以参考后 壁运动，后壁向下 最低点可以视为舒张末期，后壁 向前最高点可以认为收缩末期，仅属于过渡方法）。
心脏彩超规范测量
优质医学
1
超声心动图已经广泛应用于各级医院， 成为目前心脏结构和功能评价的首选方法， 但是由于缺乏统一的标准，大家按照自己的 理解进行测量与诊断，某些参数测定的方法 各异，造成诊断报告缺乏可比性，所以有必 要对超声心动图测量进行规范化改造，使之 适应现代化医疗的需要。
优质医学
2
目前我国北京地区在超声心动图规范化 改造进程走在前列，他们出版了“超声心动 图规范化检测新功能与正常值”，由北京地 区22家医院对近3000例正常人进行检测规范， 建立了正常值的标准参考值。
优质医学
3
M型超声心动图测量标准化
在标准的左室长轴切面上，确保取样线和所测结构 垂直，一旦偏斜将导致测量值增大，高估实际情况。
优质医学
10
3.内径：上一结构下缘测量到下一结构上缘。 4.振幅：上一结构上缘测量到下一结构上缘。 5.厚度：上一结构上缘测量到下一结构下缘。
优质医学
11
二维超声心动图测量标准化
胸骨旁左室长轴切面 清晰显示主动脉，右冠搬和无冠瓣，闭合
点位于中间；清晰显示右室，室间隔，左 室后壁，左室，左室流出道，二尖瓣前叶 和后叶，左心房。左室到心尖方向足够长。 主动脉瓣环直径：收缩期测量主动脉瓣叶 与主动脉壁附着点下缘到上缘的距离。
优质医学
12
主动脉窦内径：收缩期主动脉窦顶点下缘到 上缘的距离。
升主动脉直径：收缩期测量主动脉窦终止点 上方2cm处下缘到上缘的垂直距离。
优质医学
13
优质医学
14
左房前后径：收缩期测量主动脉后壁左房面 下缘到左房后壁上缘的距离。
右室前后径：舒张期测量右室前壁下缘到室 间隔右室面上缘。
优质医学
25
优质医学
26
5.剑下下腔静脉长轴切面
探头置于剑突下方偏右侧扫查切面显示下腔 静脉长轴，部分右房和部分肝静脉。
下腔静脉内径：包括吸气末和呼气末两个径 线，在下腔静脉进入右房前约1cm处测量下 腔静脉内径，内緣到内緣。
上腔静脉内径测量同下腔静脉的方法，但是 切面显示有一定难度。
优质医学
15
右室壁厚度：舒张期测量右室前壁上缘到右 室前壁下缘。
冠状静脉窦内径：左室长轴切面可以显示冠 状静脉窦横切面，测量窦前壁下缘到窦后壁 上优质医学
17
优质医学
18
2.心底短轴切面
切面要求垂直于左室长轴切面，完美显示左 房、右房、三尖瓣、右室流出道，肺动脉干 等。
