机械制图教学设计

机械制图教案完整版一、教学内容本节课选自《机械制图》教材第三章第一节，详细内容为：机械制图的基本知识，包括图纸幅面、比例、字体、线型及尺寸标注等内容。

二、教学目标1. 让学生掌握机械制图的基本知识，理解图纸的幅面、比例、字体、线型及尺寸标注等规定。

2. 培养学生运用机械制图基本知识绘制简单零件图的能力。

3. 培养学生的空间想象能力和严谨细致的工作态度。

三、教学难点与重点难点：图纸幅面、比例、字体、线型及尺寸标注的规范应用。

重点：掌握机械制图的基本知识，能正确绘制简单零件图。

四、教具与学具准备教具：黑板、粉笔、挂图、模型。

学具：绘图板、丁字尺、三角板、圆规、铅笔、橡皮。

五、教学过程1. 导入：通过展示一幅机械图纸，引发学生对机械制图的好奇心，进而引入本节课的内容。

2. 讲解：详细讲解图纸幅面、比例、字体、线型及尺寸标注等基本知识，结合挂图和模型进行示范。

3. 示例：以一个简单零件为例，现场演示如何运用基本知识进行绘制。

4. 练习：学生分组进行随堂练习，互相讨论，教师巡回指导。

六、板书设计1. 图纸幅面、比例、字体、线型及尺寸标注的基本知识。

2. 绘制简单零件图的步骤及注意事项。

七、作业设计1. 作业题目：绘制一个简单轴的零件图。

2. 答案：图纸幅面、比例、字体、线型及尺寸标注正确，图形清晰，符合机械制图规范。

八、课后反思及拓展延伸1. 反思：本节课的教学效果，学生在学习过程中遇到的问题，以及解决方法。

2. 拓展延伸：鼓励学生在课后尝试绘制更复杂的零件图，提高自己的机械制图能力。

同时，引导学生关注机械制图在实际工程中的应用，了解行业动态。

重点和难点解析1. 教学内容的难点与重点2. 教学过程中的示例和练习环节3. 作业设计中的题目和答案4. 课后反思及拓展延伸一、教学内容的难点与重点（1）难点：图纸幅面、比例、字体、线型及尺寸标注的规范应用。

详细说明：在机械制图过程中，图纸幅面、比例、字体、线型及尺寸标注的规范应用至关重要。

完整版机械制图教案全一、教学内容本节课的教学内容选自《机械制图》教材第四章第一节，详细内容包括：制图的基本知识，平面图形的绘制方法，几何作图，以及尺寸标注和符号识别。

重点在于平面图形的绘制和尺寸标注。

二、教学目标1. 理解并掌握制图的基本知识，如图纸幅面、比例、线条等。

2. 学会平面图形的绘制方法，能准确、快速地完成几何作图。

3. 掌握尺寸标注和符号识别，提高读图和绘图能力。

三、教学难点与重点难点：平面图形的绘制方法，尺寸标注和符号识别。

重点：平面图形的绘制，尺寸标注的规范。

四、教具与学具准备1. 教具：投影仪、制图板、绘图仪器、模型等。

2. 学具：图纸、铅笔、橡皮、直尺、圆规、三角板等。

五、教学过程1. 导入：通过展示实际机械图纸，引发学生对制图的好奇心，激发学习兴趣。

2. 知识讲解：a. 讲解制图的基本知识，如图纸幅面、比例、线条等。

b. 介绍平面图形的绘制方法，以正方形、圆形为例进行讲解。

c. 演示几何作图，如等分线段、画圆等。

d. 讲解尺寸标注和符号识别，强调规范性和准确性。

3. 实践操作：a. 让学生分组进行平面图形绘制，教师巡回指导。

b. 学生完成几何作图，教师点评并给出建议。

c. 学生进行尺寸标注和符号识别练习，教师解答疑问。

4. 例题讲解：a. 以一个简单的机械零件为例，讲解制图过程。

b. 分析例题中的难点和重点，引导学生掌握关键知识点。

5. 随堂练习：a. 学生独立完成一个平面图形的绘制和尺寸标注。

b. 教师挑选部分学生作品进行点评，指出优缺点。

六、板书设计1. 制图基本知识：a. 图纸幅面、比例、线条b. 平面图形绘制方法c. 几何作图d. 尺寸标注和符号识别2. 例题解析3. 随堂练习七、作业设计1. 作业题目：绘制一个简单的机械零件图，并标注尺寸。

八、课后反思及拓展延伸1. 反思：本节课的教学过程中，学生对于平面图形绘制和尺寸标注的掌握程度较高，但部分学生在几何作图方面存在困难，需要在今后的教学中加强指导。

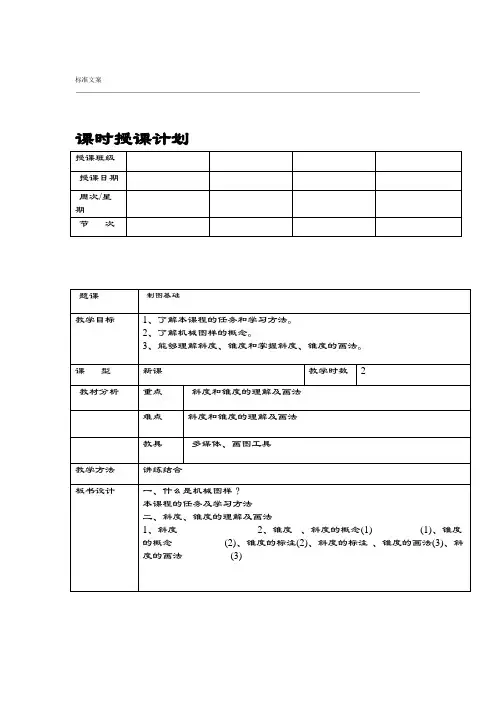

标准文案课时授课计划大全．标准文案大全．标准文案教学过教学内容教学方法（教师演练n1：（1）概念：锥度是指圆锥的底圆直径与高度之比，锥度也写成使用方法，锥度的计并要求学生算稍复杂，）的形式，（见上图可知：即堂练习）请学生要n）定义式：锥度2=D/L=(D-L)/l=2 tanα＝1：（细心计算）作图方法与步骤：（3 的锥度；、求作如右图所示的1:5AN点开始任取五单位长度，得点；B 、从O M；OM＝0.5单位长度，得点C 、在左端面上取老师演练，学生即堂练习)；MND 、连接，即得锥度为1:5的圆锥( MN，即完成作图。

∥E 、过A点作AC（提问：如何作平行线？为什么作了平行线就可完成作图？）【课堂练习】斜度、锥度练习题巩固练习【课堂小结】（学生动手1、斜度与锥度的概念及作图方法作图，要求独立学生完【课堂拓展】成）思考椭圆的作图方法大全．标准文案课时授课计划大全．标准文案大全．标准文案合表1-3逐一详细讲解）其中重点介绍粗实线、虚线、细点画线、细实线。

大全．标准文案【布置作业】1、字体的书写练习2、图线的画法教师讲清楚要求，学生画图大全．标准文案课时授课计划大全．标准文案大全．标准文案边讲解边提问1-9 图2. 尺寸线尺寸线不能用其他图尺寸线表示所注尺寸的方向，用细实线绘制。

也不得与其他图线重合或画在其延长线上。

线代替，（教师演练当有几条相尺寸线必须与所标注的线段平行；标注线性尺寸时，使用方法，以保持尺寸清晰。

要小尺寸在内，大尺寸在外，互平行的尺寸线时，并要求学生即堂练习）图样上各尺寸线间或尺寸线与尺寸界线之间也应尽量避免相交。

同理，尺寸数字3.尺寸数字表示尺寸的大小。

尺寸数字不得被任何图线所通过，线性尺寸的数字一般应注写在尺寸线无法避免时必须将所遇图线断开，的上方，也允许注写在尺寸线的中断处。

大全．标准文案的值是直径值，尺寸线的终端应画成箭头。

2、圆弧的尺寸注法”，圆弧的半径标注圆弧的半径时，应在尺寸数字前加注符号“R（１）尺寸线的终端应画成箭头。

课时授课计划斜度的简单计算，强调其格式锥度的计算稍复杂，请学生要细心计算思考（2）由上图可知：斜度＝tanα＝BC：AC＝1：n（3）斜度的作图方法与步骤：（老师即堂演练）2．锥度(GB/T15754-1995)（1）概念：锥度是指圆锥的底圆直径与高度之比，锥度也写成1：n的形式，（见上图可知：）（2）定义式：锥度=D/L=(D-L)/l=2 tanα＝1：n（3）作图方法与步骤：A 、求作如右图所示的1:5的锥度；B 、从O点开始任取五单位长度，得点N；C 、在左端面上取OM＝0.5单位长度，得点M；D 、连接MN，即得锥度为1:5的圆锥(老师演练，学生即堂练习)；E 、过A点作AC∥MN，即完成作图。

（提问：如何作平行线？为什么作了平行线就可完成作图？）【课堂练习】斜度、锥度练习题【课堂小结】1、斜度与锥度的概念及作图方法【课堂拓展】椭圆的作图方法边讲解边提问（学生回忆初中的数学知识）教师示范学生模仿（教师演练使用方法，并要求学生即堂练习）巩固练习（学生动手作图，要求独立学生完成）课时授课计划教学过程教学内容教学方法（教师板书，提问)机械图样中的线有很多种（老师结合表1-3逐一详细讲解）其中重点介绍粗实线、虚线、细点画线、细实线。

三、字体（GB/T 14691-1993）1．基本要求标准规定了汉字、字母和数字的结构形式。

书写字体的基本要求是：(1) 字体工整、笔画清楚、间隔均匀、排列整齐。

(2) 字体高度(用h表示)的公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm字体高度代表字体的号数。

(3) 汉字应写成长仿宋体字，汉字的高度不应小于3.5mm，字宽一般为h/根号2。

(4) 在同一图样上，只允许选用一种型式的字体。

(5) 字母和数字可写成斜体或直体。

斜体字字头向右倾斜，与水平基准线成75°。

四、图线(GB/T 4457.4-2002)1．线型及图形尺寸图样中的图形是由多种图线组成的。

机械制图教案【篇一：机械制图教学设计】教学设计课程名：机械制图专业：姓名：单超学号：0335*******授课内容：制图的基本规定 1. 教学目标（1）知识与技能：1. 了解机械制图基础知识，以及培养学生掌握基本的制图知识；2.建立“标准”的概念，并熟悉技术制图中的常用国标，在绘制工程图样时能自觉遵守国家标准；3.掌握制图的基本规定；4.能按照制图的国家标准的基本规定画图；（2）过程与方法：采用多媒体、挂图与实物示范操作；对字体、图线、尺寸箭头、的画法等在黑板上直接示范，指出学生常犯的错误。

（3）情感态度与价值观：1. 具有勤奋学习的态度，严谨求实、创新的工作作风；2. 具有良好的心理素质和职业道德素质；3. 具有高度责任心和良好的团队合作精神；4. 具有一定的科学思维方式和空间思维想象的能力； 2. 教学重难点（1）教学重点：一、图纸幅面和图框格式二、比例三、字体四、图线五、尺寸注法（2）教学难点：图线和尺寸注法 2. 学习者分析：图样是生产过程中的重要技术资料和主要依据。

要完整、清晰、准确地绘制出机械图样，除需要有耐心细致和认真负责的工作态度外，还必须遵守国家标准《技术制图》和《机械制图》中的各项规定。

3. 教学内容分析：机械制图是机械工程界的技术语言，无论是直接从事生产的工人、技术员，还是从事设计和管理的设计工程师、生产工程师和品检工程师，都必须学习和掌握机械制图。

机械制图是机电一体化、数控技术、模具设计与制造专业技术基础课。

4. 教学策略：课程学习中采用理论与实践相接合的方法，通过图形绘制和实体制作训练，使学生掌握基本的工程图样绘制的能力和识读工程图样的能力。

整个课程教学注重学生应用能力的培养，调动学生积极性，注意教学中联系机械制造的过程和造型基础，理论与实践相联系。

尽可能采用多媒体教学，可有效提高学生读图的应用技能提高。

通过生产实践，帮助学生理解模型与图样之间的关系并初步了解机械零件的制作加工过程，为后续专业课的学习打下良好的基础。

完整版机械制图教案全一、教学内容本节课的教学内容选自《机械制图》教材第四章第一节，详细内容主要包括：视图的投影原理、机械零件的视图表达方法、以及尺寸标注的基本规则。

重点讲解三视图（正视图、俯视图、左视图）的绘制方法，以及如何通过视图判断零件的实际形状。

二、教学目标1. 理解视图的投影原理，掌握三视图的绘制方法。

2. 能够根据给定的视图，判断零件的实际形状和尺寸。

3. 学会正确标注零件尺寸，提高制图准确性。

三、教学难点与重点教学难点：三视图的绘制方法，尺寸标注的正确性。

教学重点：视图的投影原理，零件形状的判断。

四、教具与学具准备教具：机械制图教材、多媒体教学设备、实物模型。

学具：绘图板、绘图仪器、制图用纸、铅笔、橡皮。

五、教学过程1. 导入：通过展示一个简单的机械零件，让学生观察并描述其外观，引出本节课的主题：如何通过视图表达机械零件的形状。

2. 理论讲解：a. 讲解视图的投影原理，让学生了解三视图的形成过程。

b. 通过实例演示，讲解三视图的绘制方法。

c. 分析尺寸标注的基本规则，提高制图准确性。

3. 实践操作：a. 让学生分组讨论，根据给定的视图，分析零件的实际形状。

b. 每组派代表绘制三视图，并标注尺寸。

c. 教师巡回指导，解答学生疑问。

4. 例题讲解：a. 出示一道典型例题，讲解解题思路和方法。

b. 让学生独立完成，并进行讲解。

5. 随堂练习：a. 布置一道与例题相似的练习题，让学生当堂完成。

b. 教师批改并反馈，巩固所学知识。

六、板书设计1. 视图的投影原理2. 三视图的绘制方法3. 尺寸标注的基本规则4. 例题及解题步骤七、作业设计1. 作业题目：绘制一个给定视图的机械零件，并标注尺寸。

2. 答案：见附件。

八、课后反思及拓展延伸1. 反思：本节课的教学效果，学生的掌握程度，以及教学过程中的不足。

2. 拓展延伸：引导学生了解其他视图（如斜视图、局部视图等）的绘制方法，提高制图水平。

同时，鼓励学生在课后寻找生活中的机械零件，进行观察和练习。

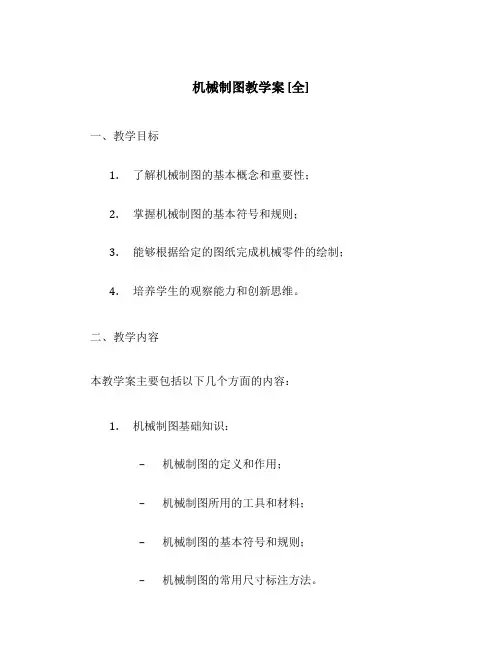

机械制图教学案 [全]一、教学目标1.了解机械制图的基本概念和重要性；2.掌握机械制图的基本符号和规则；3.能够根据给定的图纸完成机械零件的绘制；4.培养学生的观察能力和创新思维。

二、教学内容本教学案主要包括以下几个方面的内容：1.机械制图基础知识：–机械制图的定义和作用；–机械制图所用的工具和材料；–机械制图的基本符号和规则；–机械制图的常用尺寸标注方法。

2.机械制图的绘制方法：–机械零件的基本绘制方法；–机械零件的投影方法；–机械零件的细节绘制方法；–机械装配图的绘制方法。

3.机械制图实践：–根据给定的图纸，完成机械零件的绘制；–根据给定的图纸，完成机械装配图的绘制；–根据实际问题，进行机械零件和装配图的设计。

三、教学过程1. 机械制图基础知识（2课时）•讲解机械制图的定义和作用；•介绍机械制图所用的工具和材料；•演示机械制图的基本符号和规则的使用方法；•示范机械制图的常用尺寸标注方法。

2. 机械制图的绘制方法（4课时）•讲解机械零件的基本绘制方法，包括线段、圆弧的绘制；•示范机械零件的投影方法，包括正投影和等角投影；•演示机械零件的细节绘制方法，包括螺纹、螺孔等细节的绘制；•示范机械装配图的绘制方法，包括基本组件的布局和拆装示意图。

3. 机械制图实践（6课时）•学生根据给定的图纸，完成机械零件的绘制；•学生根据给定的图纸，完成机械装配图的绘制；•组织学生进行机械零件和装配图的设计，通过小组讨论和展示进行交流和评价。

四、教学评估方法1.参与度评估：观察学生在课堂上的学习态度和参与程度，给予积极学习的学生鼓励和奖励；2.作业评估：布置相应的机械制图练习作业，通过作业的完成情况来评估学生的学习成果和能力；3.实践评估：针对机械零件和装配图的设计任务，评估学生的设计能力和创新思维。

五、教学资源1.PowerPoint演示文稿：机械制图基础知识和绘制方法的演示；2.机械制图教材：包括机械制图的基础知识和绘制方法的详细讲解；3.机械零件和装配图的样例纸质图纸；4.计算机绘图软件：用于学生进行机械制图的实践练习。

机械制图课程教案模板篇1机械制图教案项目八装配图的表达（一）教学目标：1.熟悉装配图的内容和装配图的特殊表达方法；2.掌握装配图视图的选择和装配结构的合理性要求；3.能正确识读装配图和由装配图拆画零件图。

教学重点：1.装配图的视图选择；2.装配结构的合理性。

教学难点：装配图的识读和由装配图拆画零件图。

课题导入认识装配图任务引入机械行业中的机器和部件都是若干个零件按一定的装配关系和技术要求装配起来的，这样一个表达产品及其组成部分连接装配关系的图样我们称为装配图。

设计人员在设计机器或部件时，也是先根据设计思想绘制出装配示意图，然后再根据装配示意图绘制出装配图，最后根据装配图绘制出零件图。

可见，装配图在机械生产行业中所处的重要地位，要绘制装配图或识读装配图，首先我们必须对装配图有一个正确的认识。

讲授要点一、装配图的内容（教师可结合图7-1进行讲解说明）1.一组视图表达机器或部件的工作原理、装配关系、连接方式和主要零件的结构形状。

2.必要的尺寸表示机器或部件的性能、规格及装配、检验和安装时所必须的尺寸。

包括(1)规格（性能）尺寸表示机器或部件的规格（性能）尺寸，是设计、了解和选用该机器或部件的依据(2)装配尺寸表示零件间装配关系的尺寸，一般包括：配合尺寸：表示两零件间具有配合性质的尺寸相对位置尺寸相对位置尺寸表示装配或拆画零件图时，需要保证的零件间或部件间比较重要的相对位置的尺寸(3)安装尺寸表示将部件安装到机器上或将整机安装到基座上时所需要的尺寸。

(4) 外形尺寸表示机器或部件整体轮廓大小的尺寸，即总长、总宽和总高。

它为包装、运输和安装时所占的空间大小提供了依据。

(5) 其他重要尺寸如零件运动的极限位置尺寸，主要零件的重要尺寸注意：以上五类尺寸并不是孤立的，有的尺寸具有几种含义。

因此在标注装配图的尺寸时，不是一律都要将上述五类尺寸注全，而要视具体情况而定。

3.技术要求用文字或符号说明机器或部件的装配、安装、检验、运转和使用的技术要求。

机械制图的教学计划（3篇）机械制图的教学打算〔通用3篇〕机械制图的教学打算篇1本学期打算学习绪论、第一、二、三、四、五章的内容。

在紧紧围绕济南市教研室职教科的工作支配和各学校教学打算下，为了更好地完成教学内容，特制定打算如下。

一、教材分析本打算是根据机械工业出版社出版、董述欣主编的《机械制图》教材，全册共有九章。

是中等职业学校机械专业的一门专业基础课。

本教材着重说明了识读和绘制图样的基本理论和方法，突出以识图为主，读画结合，学以致用的特点，采纳制图及相关的最新国家标准和行业标准，注意对同学读图力量的培育，留意把教材的科学性，系统性，有用性结合起来。

二、学情分析刚进入职专阶段的机电专业、数控专业、汽修专业的同学，男生比较多，同学入学成果普遍较差，而《机械制图》是一门专业基础课，学问抽象、枯燥，这门课是一门理论和实践相结合的课程，是后续专业课学习的基础，本学期需要通过这门学科的学习，突出同学画图力量和识图力量的培育，使同学产生肯定的学习爱好。

三、教学目的要求：以面对人才需要为动身点，以提高中等职业教育同学的科学文化素养，培育同学的创新精神，实践力量及职业素养为目标。

四、教学重难点：重点：机械制图的基本学问、基本规律难点：组合体的投影五、教学设想：讲练结合，多进行练习。

六、教学进度表(本学期9月1日开学，2月4日结束，共22周)机械制图的教学打算篇2一、教学目标：1、培育空间形体的形象想象与思维力量;2、培育尺规作图、徒手作图以及阅读专业图样的力量;3、培育工程意识，贯彻和执行国家标准的意识。

二、学情分析：1、本课程是一门实践性很强的课程，在教学中提倡特色教学，应精选内容、加强实践、培育力量。

在教学中要处理好与各门学科的连接与学问运用的关系，充分做好为专业课服务的意识。

2、本课程主要培育同学的绘图与识图力量，对于不同的专业，要依据专业特点对于相关内容，按教学的基本要求，按专业需要进行不同的学问深化，但对于全部专业识图力量的培育均为关键。

《机械制图教案》第一章第一讲（5篇）第一篇：《机械制图教案》第一章第一讲《机械制图》教案第一讲绪论课题：1、本课程的研究对象2、本课程的任务和学习方法3、我国工程图学的发展概况课堂类型：讲授教学目的：1、讲解图样的概念及形成2、介绍本课程的任务、特点和学习方法教学要求：1、了解本课程的任务和性质2、领会本课程的学习方法教学重点：图样的形成及与立体图的比较教具：长方体模型教学方法：本次课是介绍绪论部分，主要目的是引导学生培养起对这门课的兴趣，讲课时尽可能采用较为生动活泼的语言和教学形式，并结合自己的体会和以往积累的教学经验，向学生介绍一些适时可行的学习方法。

教学过程：一、引入新课题机械制图是一门重要的技术基础课，它是是研究如何运用正投影基本原理，绘制和阅读机械工程图样的课程。

主要任务是培养学生看图、绘图和空间想象能力，达到教学大纲中对本课程所提出的教学要求，以适应今后从事工程技术工作的需要。

二、教学内容（一）本课程的研究对象1、图样的概念准确地表达物体的形状、尺寸和技术要求的图，称为图样。

（对此定义作简要说明，并强调：形状、尺寸和技术要求三个方面，缺一不可）2、机械制图的概念在建筑工程中使用的图样称为建筑图样，在机械工程中使用的图样称为机械图样。

机械制图是以机械图样作为研究对象的，即研究如何运用正投影基本原理，绘制和阅读机械工程图样的课程。

3、图样的作用（1）图样是工厂组织生产、制造零件和装配机器的依据。

（2）图样是表达设计者设计意图的重要手段。

（3）图样是工程技术人员交流技术思想的重要工具，被誉为“工程界技术语言”。

4、图样的形成（1）立体图表示物体的大致形状可以用立体图。

立体图是从一个方向、用一个图形来表达物体的形状。

如图所示，只能看见长方体的前面、上面和左面，后面、下面和右面无法看清；而且长方体是由六个矩形面构成的，但矩形都变形为平行四边形。

如果对此长方体作进一步加工，则会发现：圆孔打得多深，方槽是否前后贯通，在立体图中表达不清楚，而圆形也变形为椭圆形。

机械制图教案（第一部分）一、教学目标1. 了解机械制图的基本知识，掌握国家标准的有关规定。

2. 学会使用绘图工具和仪器，掌握基本绘图方法。

3. 熟悉正投影原理，掌握基本几何体的投影特性。

4. 学会绘制组合体的三视图，并能正确表达其形状。

5. 掌握机械制图的标注方法，包括尺寸、公差、形位、表面粗糙度等。

二、教学内容1. 机械制图基本知识机械制图的国家标准绘图工具和仪器的使用绘图的基本方法2. 正投影原理投影面和投影方法基本几何体的投影特性投影变换3. 组合体的三视图组合体的组合方式画组合体三视图的方法和步骤常见组合体的三视图绘制实例4. 机械制图的标注尺寸标注的规则和方法公差、形位、表面粗糙度的表示方法标注的综合练习三、教学重点与难点1. 教学重点：国家标准在机械制图中的应用基本绘图方法和技巧正投影原理及基本几何体的投影特性组合体三视图的绘制方法机械制图的标注方法2. 教学难点：投影变换的计算组合体三视图的绘制标注的综合练习四、教学方法1. 采用讲授法，讲解机械制图的基本知识和技巧。

2. 采用演示法，展示绘图工具和仪器的使用方法。

3. 采用练习法，让学生通过实际操作，掌握基本绘图方法和技巧。

4. 采用案例分析法，分析实际工程图纸，提高学生对机械制图的理解和应用能力。

五、教学准备1. 教师准备教案、PPT、绘图工具和仪器。

2. 学生准备绘图用品，如铅笔、橡皮、直尺、圆规等。

3. 准备一些典型的组合体模型或图纸，用于教学演示和练习。

机械制图教案（第二部分）六、教学内容1. 机械制图的标准标准的含义和作用标准的分类和结构标准的应用和执行2. 视图基本视图斜视图局部视图展开视图3. 断面图和剖面图断面图的种类和画法剖面图的种类和画法断面图和剖面图的应用4. 机械制图的符号和标注符号的种类和意义标注的规则和方法符号和标注的组合应用七、教学重点与难点1. 教学重点：机械制图标准的理解和应用视图的绘制方法和技巧断面图和剖面图的绘制方法符号和标注的规范使用2. 教学难点：视图的转换和绘制断面图和剖面图的绘制技巧符号和标注的综合应用八、教学方法1. 采用案例分析法，分析实际工程图纸中的标准应用。

机械制图教案(一)章节名称：机械制图基本知识教学目标：1. 理解机械制图的基本概念和术语。

2. 掌握机械制图的规范和标准。

3. 学会使用机械制图工具和材料。

教学内容：1. 机械制图的基本概念和术语，如投影、视图、剖面等。

2. 机械制图的规范和标准，如图幅、比例、标注等。

3. 机械制图工具和材料的使用，如画图板、丁字尺、圆规等。

教学步骤：1. 介绍机械制图的基本概念和术语。

2. 讲解机械制图的规范和标准。

3. 演示机械制图工具和材料的使用方法。

4. 学生练习绘制简单的机械制图。

教学评价：1. 学生能理解机械制图的基本概念和术语。

2. 学生能掌握机械制图的规范和标准。

3. 学生能熟练使用机械制图工具和材料。

机械制图教案(二)章节名称：机械制图的投影方法教学目标：1. 理解机械制图的投影原理。

2. 掌握机械制图的投影方法。

3. 学会绘制机械制图的基本视图。

教学内容：1. 机械制图的投影原理，如正投影、斜投影等。

2. 机械制图的投影方法，如主视图、俯视图、左视图等。

3. 绘制机械制图的基本视图，如直线、平面、圆等。

教学步骤：1. 介绍机械制图的投影原理。

2. 讲解机械制图的投影方法。

3. 演示绘制机械制图的基本视图。

4. 学生练习绘制机械制图的基本视图。

教学评价：1. 学生能理解机械制图的投影原理。

2. 学生能掌握机械制图的投影方法。

3. 学生能熟练绘制机械制图的基本视图。

机械制图教案(三)章节名称：机械制图的标注方法教学目标：1. 理解机械制图的标注意义。

2. 掌握机械制图的标注方法。

3. 学会绘制机械制图的标注。

教学内容：1. 机械制图的标注意义，如尺寸、符号、文字等。

2. 机械制图的标注方法，如线性标注、角度标注、径向标注等。

3. 绘制机械制图的标注。

教学步骤：1. 介绍机械制图的标注意义。

2. 讲解机械制图的标注方法。

3. 演示绘制机械制图的标注。

4. 学生练习绘制机械制图的标注。

教学评价：1. 学生能理解机械制图的标注意义。

理论课教案审查签字：_______________年月日教学过程教学环节及时间分配教学内容与教学方法教师活动学生活动【组织教学】4分钟【复习】10分钟【新课导入】1分钟【新课讲授】68分钟【组织教学】一、与班干部协助清点班级人数，整顿秩序【复习】二、（1）回顾复习：图线有哪几种？上次课主要学了哪几种？对应的用途的是什么？图纸作业评讲三、【新课导入】问：图样中物体的形状由图形来表示，那么物体的大小在图样上如何表现呢？四、【新课讲授】三、常见的尺寸注法：（重点）1、圆的尺寸注法2、圆弧的尺寸注法圆弧的半径考勤登记，填写教学日志随机抽取学生回答作图标准规范的同学点名表扬PPT标注图演示标注规则强调标注三要素构成尺寸标注的整体；在黑板再次演示并请学生上台画图示范在黑板进行画图演示，做好重点知识点的板书，对学生进行细心耐心的辅导，适当给予鼓励赞许整理仪容仪表，做好课本、绘图工具和习题册等准备回答复习回顾小习题对不规范的作图进行改正对照标注图进一步掌握标注的基本规则完成练习册P4第一图的标注题找出错误标注图的标注错误地方3、球的尺寸注法4、角度的尺寸注法角度数字一律水平注写5、小尺寸的标注四、课堂小结（1）尺寸标注的规则（2）常用尺寸的标注方法五、【布置作业】分组形式，把标注各类型的易错题型在黑板绘画出来，请小组代表完成完成对应习题册同类型标注练习题，进行巩固评改黑板同学标注正确与否，进行修改，加强记忆自行修改八处标注有误地方，自行修改，并且重新正确标注出来记录作业，巩固课堂所学。

完整版机械制图教案全一、教学内容本节课的教学内容选自《机械制图》教材第四章第一节，详细内容包括：制图的基本知识，制图工具的使用方法，图线的绘制技巧，以及简单零件图的绘制方法。

二、教学目标1. 让学生掌握制图的基本知识，了解制图的标准和规范。

2. 学会使用制图工具，能够熟练绘制图线，提高制图技巧。

3. 能够阅读并绘制简单零件图，培养学生的空间想象能力和动手能力。

三、教学难点与重点教学难点：图线的绘制技巧，简单零件图的绘制方法。

教学重点：制图的基本知识，制图工具的使用方法，图线的绘制技巧。

四、教具与学具准备1. 教具：板书工具、制图工具、挂图、多媒体设备等。

2. 学具：制图板、丁字尺、三角板、圆规、铅笔、橡皮等。

五、教学过程1. 实践情景引入（5分钟）利用多媒体展示一些生活中常见的机械零件，引导学生关注这些零件的形状和结构。

2. 知识讲解（10分钟）讲解制图的基本知识，包括图线的种类、线型、线宽等，并强调制图标准和规范。

3. 例题讲解（15分钟）选取一个简单零件图为例，讲解图线的绘制方法和步骤，引导学生学会使用制图工具。

4. 随堂练习（15分钟）让学生根据所学知识，现场绘制一个简单零件图，教师巡回指导。

6. 互动交流（5分钟）让学生展示自己的作品，互相交流心得，教师点评并给予鼓励。

七、作业设计1. 作业题目：绘制一个简单轴测图。

2. 答案：根据所学知识，参照教材示例，完成作业。

八、课后反思及拓展延伸1. 反思：本节课学生的掌握情况，对教学难点和重点的把握程度。

2. 拓展延伸：鼓励学生课后查阅相关资料，了解更多制图知识，提高制图水平。

整个教学过程注重实践与理论相结合，让学生在实际操作中掌握制图知识，提高制图能力。

通过严谨的用词和流畅的段落衔接，使学生在轻松愉快的氛围中学习机械制图。

重点和难点解析：1. 教学难点与重点的设定2. 例题讲解的详细步骤3. 随堂练习的组织与指导4. 作业设计的难易程度与答案解析5. 课后反思及拓展延伸的实施详细补充和说明：一、教学难点与重点的设定教学难点与重点是教学过程中的核心，需要准确把握。

《机械制图》课程教学设计一1.学习需要分析图样是生产过程中的重要技术资料和主要依据。

要完整、清晰、准确地绘制出机械图样，除需要有耐心细致和认真负责的工作态度外，还必须遵守国家标准《技术制图》和《机械制图》中的各项规定。

2.教案首页设计3.教学过程设计4、板书设计《机械制图》教学设计二1.学习需要分析图样是生产过程中的重要技术资料和主要依据。

要完整、清晰、准确地绘制出机械图样，除需要有耐心细致和认真负责的工作态度外，还要求掌握正确的作图方法、熟练地使用绘图工具。

2.教案首页设计3.教学过程设计4、板书设计《机械制图》课程教学设计三1.学习需要分析在生产实际中，设计和制造部门普遍使用图形来表达物体，而工程图样是使用投影的方法获得的。

2.教案首页设计3.教学过程设计4、板书设计《机械制图》课程教学设计四1.学习需要分析空间的任何几何形体都是由点、线、面三要素组成,掌握点、线、面的投影特性和投影规律是学习本课程的关键。

2.教案首页设计3.教学过程设计表2 教学过程设计表4、板书设计《机械制图》课程教学设计五1.学习需要分析空间的任何几何形体都是由点、线、面三要素组成,掌握点、线、面的投影特性和投影规律是学习本课程的关键。

2.教案首页设计3.单元课教学过程设计4、板书设计《机械制图》课程教学设计六1.学习需要分析培养同学的空间想象能力和利用二维图形表达三维物体的思维方法是学习制图课的关键，是画复杂形体三视图的基础。

机器中的零件可以看成是在基本体的基础上叠加切割或者综合形成，因此本节开始学习基本体，为复杂形体的学习奠定基础。

2.教案首页设计3.单元课教学过程设计4、板书设计《机械制图》课程教学设计七1.学习需要分析为讨论比较复杂形体的视图的画法和看图方法奠定了必要的基础。

2.教案首页设计3.单元课教学过程设计4、板书设计《机械制图》课程教学设计八1.学习需要分析为学生熟悉和掌握绘制、阅读机械图样以及图解空间几何问题打下坚实的理论基础。

2024精选《机械制图》教案完整版一、教学内容1. 制图基本知识（第一章）图纸幅面、比例、字体、线条及其应用。

尺寸标注、几何作图、平面图形的画法。

2. 投影作图（第二章）点、线、面的投影。

立体及其表面交线的投影。

组合体的视图及尺寸标注。

二、教学目标1. 理解并掌握制图的基本知识和方法。

2. 学会运用投影原理进行物体三视图的绘制。

3. 能够阅读和绘制简单的机械图纸。

三、教学难点与重点教学难点：1. 空间想象力在绘制三视图中的应用。

2. 组合体视图的绘制及尺寸标注。

教学重点：1. 制图基本知识和技能的掌握。

2. 投影原理在机械制图中的应用。

四、教具与学具准备1. 教具：多媒体教学设备、实物模型、制图板、丁字尺、三角板等。

2. 学具：制图板、丁字尺、三角板、绘图铅笔、橡皮、直尺等。

五、教学过程1. 导入新课（10分钟）通过展示实际机械零件图纸，引入本节课的教学内容，激发学生学习兴趣。

对比不同类型的图纸，让学生初步了解制图的基本知识。

2. 知识讲解（20分钟）讲解图纸幅面、比例、字体、线条等基本知识。

结合实际图纸，讲解尺寸标注、几何作图、平面图形的画法。

3. 例题讲解（30分钟）通过投影仪展示点、线、面的投影例题，引导学生运用投影原理进行作图。

选取典型组合体模型，讲解其视图绘制及尺寸标注。

4. 随堂练习（20分钟）让学生根据所学知识，绘制简单的平面图形。

指导学生绘制组合体的三视图，并进行点评。

鼓励学生提问，解答学生在练习过程中遇到的问题。

六、板书设计1. 制图基本知识框架。

2. 投影原理及其应用。

3. 组合体视图绘制步骤及示例。

七、作业设计1. 作业题目：绘制给定平面图形，标注尺寸。

根据实物模型，绘制三视图并标注尺寸。

2. 答案：平面图形绘制要求线条清晰、尺寸准确。

三视图绘制要求符合投影原理，标注完整。

八、课后反思及拓展延伸1. 反思：针对学生的薄弱环节，调整教学方法，提高教学效果。

2. 拓展延伸：鼓励学生课后参观机械加工车间，了解实际制图应用。

机械制图教学教案一、教学目标1.掌握机械制图的基础知识，包括常用制图符号的认识和使用。

2.学会使用计算机辅助设计软件进行机械制图。

3.培养学生的观察力和创造力，提高解决问题的能力。

4.锻炼学生的团队合作能力，培养学生的沟通和交流能力。

二、教学内容1.机械制图的基本概念和基础知识。

2.机械制图的常用工具和仪器的使用方法。

3.常见机械零部件的制图方法和注意事项。

4.计算机辅助设计软件的基本操作和使用。

三、教学方法1.讲授相结合的教学方法。

2.实践操作和案例分析相结合的教学方法。

3.小组合作学习和展示相结合的教学方法。

四、教学过程1. 机械制图的基本概念和基础知识•讲授内容：介绍机械制图的定义和作用，以及相关的基础知识，包括不同类型的制图和常用的制图符号。

•教学方法：讲解结合示例，提问互动。

•学生活动：记录重点内容，举手回答问题。

2. 机械制图的常用工具和仪器的使用方法•讲授内容：介绍常用的制图工具和仪器，如直尺、尺规、卷尺等的使用方法。

•教学方法：演示操作步骤，学生模仿并实践。

•学生活动：实际操作使用制图工具和仪器。

3. 常见机械零部件的制图方法和注意事项•讲授内容：介绍常见的机械零部件，如螺栓、轴承、齿轮等的制图方法和注意事项。

•教学方法：讲解示范，学生观察和记录重点。

•学生活动：绘制机械零部件的制图。

4. 计算机辅助设计软件的基本操作和使用•讲授内容：介绍计算机辅助设计软件的基本操作和使用方法，如AutoCAD、SolidWorks等。

•教学方法：演示操作步骤，学生模仿并实践。

•学生活动：使用计算机辅助设计软件进行机械制图。

5. 小组合作学习和展示•活动内容：将学生分为小组，每个小组合作完成一个机械零部件的制图任务，并进行展示和讨论。

•教学方法：指导学生如何合作、沟通和交流，引导学生思考和解决问题。

•学生活动：小组合作制图，展示和讨论结果。

五、教学评价1.学生的课堂参与情况。

2.学生完成的实践操作和制图任务情况。
