数控电火花加工的操作过程

数控电火花线切割加工实验一、实验目的1．了解数控线切割机床加工的原理、特点和应用以及编程方法和格式。

2．了解计算机辅助加工的概念和加工过程。

3．熟悉数控线切割机床的操作方法。

二、实验内容1．简单图形手工编程练习；2．设计创意图形并用计算机修改及自动编程；3．加工创意图形；三、实验设备1．硬件设备；计算机，扫描仪，线切割机床。

2．软件：图形矢量化软件，图形修改软件，数控线切割机床控制软件。

四、线切割加工介绍1．线切割加工原理、特点和应用线切割加工是线电极电火花加工的简称，是电火花加工的一种，其基本原理如图所示。

被切割的工件作为工件电极，钼丝作为工具电极，脉冲电源发出一连串的脉冲电压，加到工件电极和工具电极上。

钼丝与工件之间施加足够的具有一定绝缘性能的工作液<图中未画出）。

当钼丝与工件的距离小到一定程度时，在脉冲电压的作用下，工作液被击穿，在钼丝与工件之间形成瞬间放电通道，产生瞬时高温，使金属局部熔化甚至汽化而被蚀除下来。

若工作台带动工件不断进给，就能切割出所需要的形状。

因为贮丝筒带动钼丝交替作正、反向的高速移动，所以钼丝基本上不被蚀除，可使用较长的时间。

线切割机床程序输入方法有三种：键盘输入，穿孔纸带输入和磁盘输入。

线切割能加工各种高硬度、高强度、高韧性和高脆性的导电材料，如淬火钢、硬质合金等。

加工时，钼丝与工件始终不接触，有0.01mm左右的间隙，几乎不存在切削力；能加工各种冲模、凸轮、样板等外形复杂的精密零件及窄缝等；尺寸精度可达0.02~0.01mm，表面粗糙度Ra值可达1.6m。

2．数控线切割机床组成部分数控线切割机床的外形如图所示，其组成包括机床主机、脉冲电源和数控装置三大部分。

<1）机床主机部分机床主机部分由运丝机构、工作台、床身、工作液系统等组成。

运丝机构:电动机通过联轴节带动贮丝筒交替作正、反向转动，钼丝整齐地排列在贮丝筒上，并经过丝架作往复高速移动<线速度为9m/s左右）。

机加工车间电火花数控线切割机安全操作规程1、设备名称电火花数控线切割机2、本设备岗位的危险源/环境因素危险源未按规定穿戴防割手套和劳防眼镜，装夹工件时钼丝划伤手指，工作液飞溅伤人眼睛，工件未压紧滑落伤人，断电刹车装置损坏，卷丝筒冲出伤人。

电器控制柜损坏或机械防护装置损坏，接触电极丝或设备时产生触电事故。

环境因素废料摆放、用电消耗、原辅材料消耗、工业垃圾排放。

3、要达到的标准严格按照电火花数控线切割机安全操作规程进行操作，达到控制该设备岗位的危险源/环境因素。

4、作业程序和要求4、1 工作前4、1、1 工作前按规定穿戴好防护用品，扎好袖口，不准围围巾，女工应戴好工作帽。

必须戴好防护眼镜，在夹装工件过程中允许带手套作业。

4、1、2 操作者应熟悉操作本设备的工作原理、结构和性能并经考核取得资质证后方可上岗操作。

严禁无证者单独操作。

4、1、3 检查本设备的机械传动部分和电器部分，防护装置是否齐全有效。

4、1、4 工件和夹具必须装夹牢固。

4、1、5 设备开动前，应仔细检查机床运转是否正常按润滑表加注润滑油并要观察周围动态。

按照机床《操作使用说明书》及加工工件要求，选择适当的工作电压和电流。

设备开动后，要站在安全位置上，以避开设备运动部位和工作液飞溅。

4、2 工作中4、2、1 机床在运转时严禁身体越过安全防护装置和接触电极丝以免发生意外。

4、2、2 机床在运丝和加工过程中不能打开运线总成及工作台等安全防护装置，同时在相应的防护装置上标有警示标志，注意安全。

4、2、3 机床在运转过程中及电器控制柜通电的情况下严禁打开电器柜门，以免发生意外。

4、2、4 在加工过程中不能长时间断开冷却液以免影响加工速度、加工精度及损坏电极丝。

4、2、5 运丝电机装有断电、刹车等装置，工作中如遇停（断）电时，丝筒可以迅速刹车，以防止卷丝筒冲出。

4、2、6 机床防护罩与机床启动无互锁关系，在加工时应注意使用防护罩。

4、2、7 机床应保持清洁，飞溅出来的工作液应及时擦拭。

电火花加工机床工作原理电火花加工机床是一种特殊的加工设备，运用电火花的原理进行金属加工，常用于制造精密零部件及模具。

本文将从电火花加工原理、机床构造、工作过程以及应用领域等方面进行详细介绍。

一、电火花加工原理电火花加工是利用电火花放电进行金属材料的加工的一种特殊加工方法。

其基本原理为在工件表面放电产生的高热能，通过瞬时高温熔化和蒸发工件表面的局部金属材料，从而实现金属材料的加工去除，完成精密的轮廓加工。

具体过程如下：1. 放电开始：电火花加工机床通过控制电极和工件之间的间隙，利用电脉冲在间隙中产生放电。

当电极接近工件表面时，间隙内的介质被电离，电极与工件之间产生高电场强度，导致电晕放电。

2. 电晕放电：在电极与工件之间的间隙中形成电晕放电等离子体，使得放电间隙内的局部电场强度升高。

3. 表面燃烧：通过电晕放电，工件表面局部金属材料瞬间被加热至高温并发生表面燃烧，造成工件表面微薄金属颗粒的蒸发和去除。

4. 放电跳跃：经过表面燃烧过程，放电间隙会产生气体的放大，导致放电跳跃，即电火花放电。

5. 加工效果：通过放电跳跃，金属材料表面的局部被加热融化后蒸发，达到加工去除金属材料的目的。

二、电火花加工机床构造电火花加工机床主要由机体、工作台、数控系统、电极头、电源系统以及冷却系统等组成。

1. 机体：电火花加工机床的机体通常采用高强度的铸造材料，保证了机床的稳定性和刚性。

2. 工作台：工作台用于固定和夹持工件，具有高精度的移动结构，可根据数控系统的指令精确移动，完成加工过程。

3. 数控系统：数控系统是电火花加工机床的核心控制单元，可实现加工轨迹、加工参数的程序控制，保证加工质量。

4. 电极头：电极头固定在机床上，用于安装切削电极，通过数控系统控制电极头的精确移动。

5. 电源系统：电源系统为电火花加工提供高频高压的电力，保证加工过程中的稳定放电。

6. 冷却系统：电火花加工过程产生大量热量，冷却系统用于对电极头、工件和工作台进行冷却，保证加工精度和长时间稳定运行。

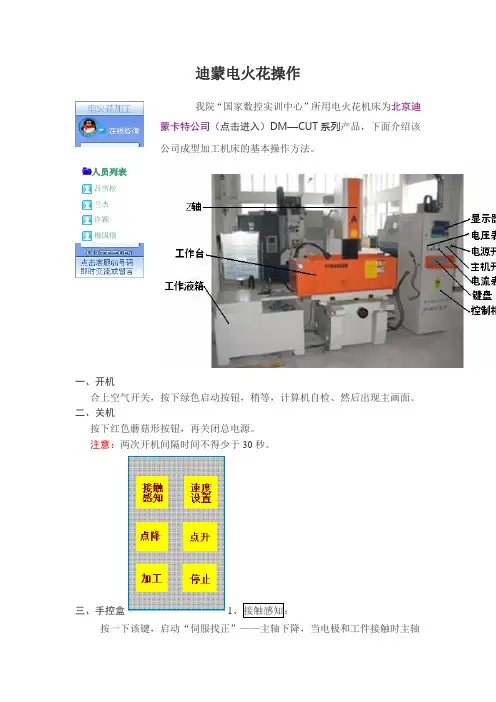

迪蒙电火花操作我院“国家数控实训中心”所用电火花机床为北京迪蒙卡特公司（点击进入）DM—CUT系列产品，下面介绍该公司成型加工机床的基本操作方法。

人员列表吕雪松兰杰许颖梅国瑞一、开机合上空气开关，按下绿色启动按钮，稍等，计算机自检、然后出现主画面。

二、关机按下红色蘑菇形按钮，再关闭总电源。

注意：两次开机间隔时间不得少于30秒。

三、手控盒1、接触感知：按一下该键，启动“伺服找正”——主轴下降，当电极和工件接触时主轴会自动上升。

再按一下该键，变为“火花找正”——功能类似“伺服找正”，但同时会启动高频电源。

注意：加工时基本不使用该键。

2、速度设置：用于设定点升、点降时速度的快慢3、点升、点降控制主轴升降4、加工、停止启动高频电源加工、停止加工四、控制面板1．“设定深度、电流、脉冲宽度、脉冲间隔”这4个参数值，可在键盘上直接输入数字。

2．其他参数用“+”“-”键修改。

3．若放弃操作，用“ESC”键，或用方向键移开光标。

五、主要参数参数说明：●电流——选择范围0~100。

用于确定实际使用的VMOS功率管（低压回路）的路数（共100路）。

每增加1，脉冲电流（峰值电流）增加1A。

该值越大，脉冲电流越大。

●脉冲宽度——选择范围1~2000μm，用于确定脉宽。

该值每增加1，脉宽增加1μm。

一般地，1μm-20μm为窄脉冲，31μm-2000μm为宽脉冲。

●脉冲间隔——选择范围10~2000μm，用于确定脉冲间隔。

该值每增加1，脉间增加1μm。

●高压——选择值有“1~7，关”共8个，用于设定高压辅助回路的电流值。

该值每增加1，峰值电流增加0.5A，最大可增加3.5A。

加入“高压电流”后，加工速度加快，但电极损耗略有增加。

高压电流：高压辅助功能，是在低压回路的基础上，加入高压电流，以适应各种不同材质的加工。

注：此处“高压电流”区别于脉冲电源中“高低压辅助回路”里的高压回路（高压小电流）。

●间隙电压SV——选择范围15V~250V，用于设定电极与工件间隙电压基准值，用于控制电极的进、停、退。

数控电火花成型机床安全操作规程前言数控电火花成型机床是一种高精密、高效率的模具加工设备，其加工出的零件尺寸精度高、表面光洁度好，被广泛应用于各种行业，例如航空航天、汽车制造、电子设备等。

而在使用该机床时，必须要遵守一些安全操作规程，否则就会对自身、他人乃至机床造成严重的危害。

本文将介绍数控电火花成型机床的安全操作规程。

一、操作前准备1.在操作前，必须要对机床进行全面检查，检查各个部位是否正常、稳固，并清理机床表面。

2.穿戴合适的作业服、安全鞋、手套，避免戴手表等首饰或穿戴过于宽松的衣物。

3.检查机床上的电器开关是否处于正常状态，检查所有电缆是否牢固，并检查数控机床的电脑及软件是否正常运行。

4.首先，必须要对机床进行调校。

操作人员必须要了解并掌握数控电火花成型机床的操作流程和操作方法，并在进行操作前进行必要的调校。

5.操作前应对数控电火花成型机床设备进行必要的预热和温度调整。

6.操作前，必须做好材料准备，确保机床所需要的加工材料齐备、无损。

7.随时注意工作过程中的情况，头脑冷静。

二、机床操作安全规程1.尽量操作前传统机床手动加工制作齿轮、模具等才可以进行数控电火花成型机床的操作。

2.操作人员必须保证操作时专注于操作，不能在加工时分心或进行与加工无关的事情，以免造成操作失误导致安全事故的发生。

3.加工时，应该保持机床周围的整洁、干燥和通风良好，并避免有危险杂物，如金属碎屑、气压线，切削液等物体，以免造成危险。

4.在加工时，必须严格按照工艺要求，设置加工参数和工艺参数，避免将加工参数和工艺参数随意变更，发生加工偏差的情况。

5.在加工过程中应严格按照机床的使用说明进行操作，并注意好机床的维护和保养，以免因为机床故障而导致人员或环境安全的危害。

6.加工过程中不得擅自调整机床、工件定位、切削武器、工件夹具等。

7.加工过程中不能随意离开数控电火花成型机床，应随时观察工件加工状况，发现问题及时处理。

8.加工过程中，严格避免将手放入机床加工区域或将头伸向加工区域。

数控电火花线切割加工电火花加工属于特种加工的一种方法，它是在加工过程中，使工具和工件之间不断产生脉冲性的火花放电，靠放电时局部、瞬时产生的高温去除工件余外材料，以及使材料改变性能或被镀覆等的放电加工，因放电过程可见到火花，故称之为电火花加工。

6.1数控电火花线切割加工原理与特点6.1.1 数控电火花线切割加工原理数控电火花线切割是利用移动的细金属导线作为工具电极，在金属丝与工件间施加脉冲电流，产生放电腐蚀，对工件进行切割加工。

工件的形状是由数控系统操纵工作台相关于电极丝的运行轨迹决定的，因此不需制造专用的电极，就能够就能够加工形状复杂的模具零件。

其加工原理如图6-1所示，工件连接脉冲电源的正极，电极丝接负极，加上高频脉冲电源后，在工件与电极丝之间产生专门强的脉冲电场，使其间的介质被电离击穿，产生脉冲放电。

电极丝在贮丝筒的作用下作正反向交替运动，在电极丝和工件之间浇注工作介质，在机床数控系统的操纵下，工作台相对电极丝按预定的程序运动，从而切割出需要的工件形状。

图6-1 电火花切割原理6.1.2 数控电火花线切割加工特点1.直截了当利用线状的电极丝作为电极，可节约电极设计、制造费用、缩短了生产预备周期。

2.能够加工用传统切削加工方法难以加工或无法加工的微细异形孔、窄缝和形状复杂的工件。

3.采纳线切割加工冲模时，可实现凸、凹模一次加工成形。

6.2 数控电火花线切割机床6.2.1 电火花线切割机床分类（1）按操纵方式可分为靠仿照型操纵、光电跟踪操纵、数字程序操纵及微机操纵等；（2）按电源形式可分为RC电源、晶体管电源、分组脉冲电源及自适应操纵电源等；（3）按加工特点可分为大、中、小型以及一般直壁切割型与锥度切割型等；（4）按走丝速度可分为慢走丝方式和快走丝方式两种。

6.3 数控电火花线切割工艺基础数控电火花线切割加工，一样是作为工件专门是模具加工中的最后工序。

要达到加工零件的精度及表面粗糙度要求，应合理操纵线切割加工时的各种工艺参数（电参数、切割速度、工件装夹等），同时应安排好零件的工艺路线及线切割加工前的预备加工。

数控电火花加工机操作流程在当今工业制造领域中，数控电火花加工机被广泛应用于各种金属加工领域。

它能够高精度地加工复杂形状的工件，具有效率高、精度高、适用性广等优点。

下面将详细介绍数控电火花加工机的操作流程，帮助操作人员更好地掌握机器的操作技巧。

1. 准备工作在操作数控电火花加工机之前，需要进行一系列的准备工作。

首先要检查机器的电源接线是否正常，各部件是否处于正常工作状态。

然后要准备好相应的加工工件和工具，确保可以顺利进行加工操作。

最后还需清洁加工台面和工作环境，确保操作安全。

2. 开机操作接通数控电火花加工机的电源开关，待机器系统自检完成后，进入操作界面。

根据加工要求，选择相应的加工程序和参数设置，以确保加工精度和效率。

然后进行加工液的注入，确保加工过程中工件表面不会产生过热。

3. 装夹工件将待加工的工件固定在机床工作台上，调整夹紧力，保证工件稳固不移动。

同时要根据工件形状和加工要求选择合适的加工刀具，安装到数控电火花加工机的主轴上。

4. 定位和对刀在机器操作界面上设置工件的加工坐标原点，确定加工起始点和加工终止点。

然后通过数控电火花加工机的手动操作功能，进行工件的精确定位和加工刀具的对刀校准，确保加工的准确性。

5. 开始加工确认所有参数设置正确无误后，启动数控电火花加工机的自动运行程序，开始进行工件的加工。

在加工过程中，定时检查加工情况，确保工件表面光洁度和尺寸精度。

如需调整加工参数，可随时在操作界面上进行修改。

6. 加工完成待工件加工完成后，停止数控电火花加工机的运行程序。

将加工好的工件从机床上取下，清洁工件表面和加工区域，完成整个加工流程。

同时及时对数控电火花加工机进行维护保养，延长机器的使用寿命。

通过以上操作流程的详细介绍，相信读者对数控电火花加工机的操作已有更深入的了解。

只有掌握了正确的操作方法和技巧，才能更好地发挥数控电火花加工机的作用，提高加工效率和品质。

希望本文能对读者有所帮助，谢谢阅读！。
