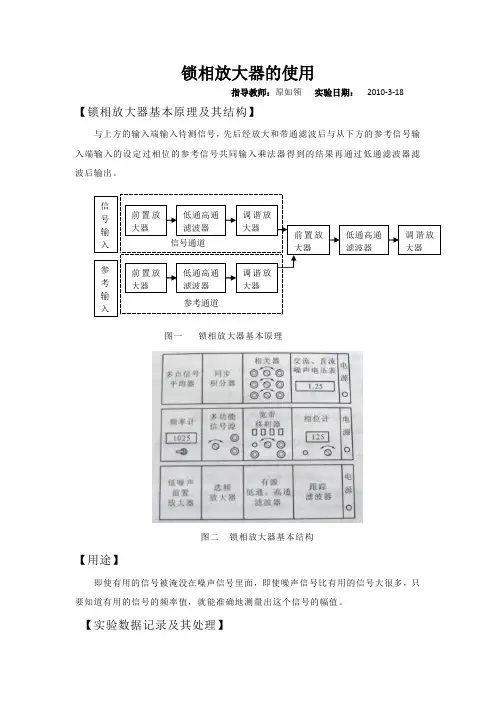

锁相放大器的使用

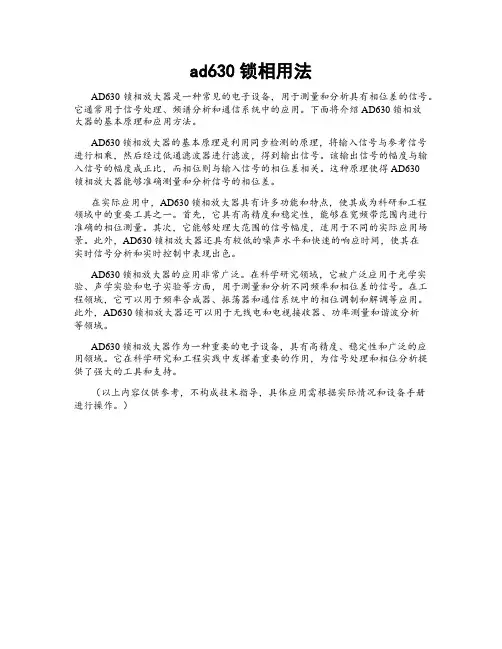

ad630锁相用法AD630锁相放大器是一种常见的电子设备，用于测量和分析具有相位差的信号。

它通常用于信号处理、频谱分析和通信系统中的应用。

下面将介绍AD630锁相放大器的基本原理和应用方法。

AD630锁相放大器的基本原理是利用同步检测的原理，将输入信号与参考信号进行相乘，然后经过低通滤波器进行滤波，得到输出信号。

该输出信号的幅度与输入信号的幅度成正比，而相位则与输入信号的相位差相关。

这种原理使得AD630锁相放大器能够准确测量和分析信号的相位差。

在实际应用中，AD630锁相放大器具有许多功能和特点，使其成为科研和工程领域中的重要工具之一。

首先，它具有高精度和稳定性，能够在宽频带范围内进行准确的相位测量。

其次，它能够处理大范围的信号幅度，适用于不同的实际应用场景。

此外，AD630锁相放大器还具有较低的噪声水平和快速的响应时间，使其在实时信号分析和实时控制中表现出色。

AD630锁相放大器的应用非常广泛。

在科学研究领域，它被广泛应用于光学实验、声学实验和电子实验等方面，用于测量和分析不同频率和相位差的信号。

在工程领域，它可以用于频率合成器、振荡器和通信系统中的相位调制和解调等应用。

此外，AD630锁相放大器还可以用于无线电和电视接收器、功率测量和谐波分析等领域。

AD630锁相放大器作为一种重要的电子设备，具有高精度、稳定性和广泛的应用领域。

它在科学研究和工程实践中发挥着重要的作用，为信号处理和相位分析提供了强大的工具和支持。

（以上内容仅供参考，不构成技术指导，具体应用需根据实际情况和设备手册进行操作。

）。

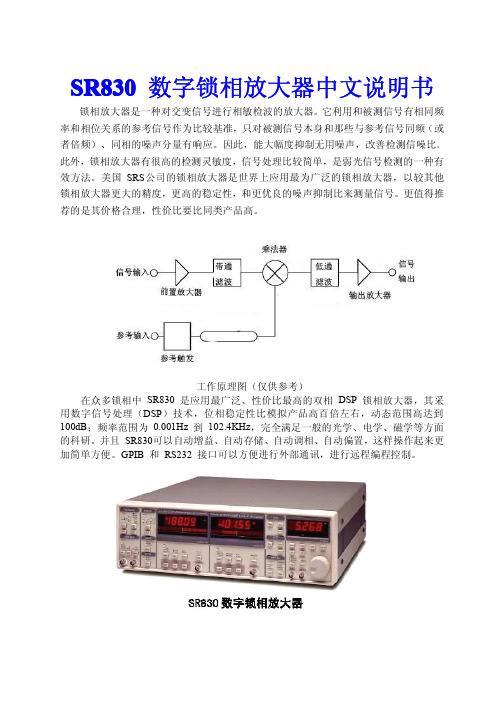

SR830数字锁相放大器中文说明书锁相放大器是一种对交变信号进行相敏检波的放大器。

它利用和被测信号有相同频率和相位关系的参考信号作为比较基准，只对被测信号本身和那些与参考信号同频（或者倍频）、同相的噪声分量有响应。

因此，能大幅度抑制无用噪声，改善检测信噪比。

此外，锁相放大器有很高的检测灵敏度，信号处理比较简单，是弱光信号检测的一种有效方法。

美国SRS公司的锁相放大器是世界上应用最为广泛的锁相放大器，以较其他锁相放大器更大的精度，更高的稳定性，和更优良的噪声抑制比来测量信号。

更值得推荐的是其价格合理，性价比要比同类产品高。

工作原理图（仅供参考）在众多锁相中SR830是应用最广泛、性价比最高的双相DSP锁相放大器，其采用数字信号处理（DSP）技术，位相稳定性比模拟产品高百倍左右，动态范围高达到100dB；频率范围为0.001Hz到102.4KHz，完全满足一般的光学、电学、磁学等方面的科研。

并且SR830可以自动增益、自动存储、自动调相、自动偏置，这样操作起来更加简单方便。

GPIB和RS232接口可以方便进行外部通讯，进行远程编程控制。

�频率范围1mHZ到102.4kHZ�>100dB的动态保留�稳定性为5ppm/℃模拟�0.01度的相位分辨率�时间常数位10μs到30ks（最大24Db/倍频程衰减速率）�具有自动获取，自动定相，自动存储，自动补偿功能�合成参考光源�GPIB和RS-232两种接口功能特点概述：输入通道SR810和SR830有6nV/√Hz的微分输入噪声，输入阻抗为10M.,最小量程输入电压的灵敏度为2nV。

输入也可以设置成电流测量的模式，其可选的电流增益为106 V/A和108V/A。

单线路滤波器(50Hz或60Hz)和双线路滤波器(100Hz或120Hz)用来消除线路中有关的干涉。

与传统的锁相放大器不同，SR810和SR830在输入端没有跟踪带通滤波器。

在传统锁相放大器中，带通滤波器是用来提高动态存储的，但它同时也引入了噪声、振幅和相位的误差以及漂移。

锁相放大器对于噪声的抑制能力，是由上图中低通滤波器（LPF）的截止频率来确定的。

例如，在测量10kHz 的信号时，如果使用1mHz的低通滤波器（LPF），那么就等效于在使用10kHz±1mHz的带通滤波器时的噪声抑制能力。

如果换算成为Q值，就相当于5×106。

要想真正制造这样高的Q值的带通滤波器，那是不可能的。

但是，使用锁相放大器，这就很容易实现了。

如同前面所解说的那样，在使用通频带非常狭窄的带通滤波器（BPF）时，如果其中心频率与被测量信号的频率有所偏离，那么就会产生测量误差，最糟糕的情况下可能会把被测量信号也滤除了。

与这种情况相比较，对于锁相放大器来说，即使低通滤波器的截止频率多少有些偏离，只要还能够让直流通过，那么对测量结果也不会有大的影响。

与带通滤波器相比较，锁相放大器更容易实现通频带非常狭窄的低通滤波器，不管通频带多么狭窄都能实现。

由此可见，锁相放大器具有强大的能力从噪声中检测出被掩埋的信号。

那么，实际的锁相放大器又是什么样的呢？采用方波作为参照信号，与参照信号同步使被测量信号的极性翻转，也就是在×1/×(-1)这两者之间进行切换。

■需要进行相位调节。

如下图所示，PSD的输出信号会由于被测量信号与参照信号之间的相位差，而产生很大的变化。

由此，低通滤波器（LPF）的输出信号（也就是锁相放大器测量所得到的值）也会产生变化。

除了相位差为0°之外，在其他状态下不能很好地测量被测信号的大小。

这样，就需要把参照信号与被测量信号之间的相位差调节到0°，然后再输入到PSD。

这个相位调节的电路，称作移相电路（Phase Shifter）,是锁相放大器中必不可少的电路。

上述的锁相放大器，称作「单相位锁相放大器」。

为了能够正确地测量振幅和相位，需要有能够调节移相电路的「相位调节」部分。

另外，如果将参照信号的相位移动90°，使用两个PSD，那么也可以组成不需要调节相位的「双相位锁相放大器」。

锁相放大器的原理及应用1. 原理介绍锁相放大器（Lock-in Amplifier）是一种精密的信号处理仪器，常用于测量微小信号在高噪声环境中的幅度和相位。

其原理基于信号的时域和频域分析。

锁相放大器的工作原理如下：1.输入信号和参考信号分别经过同步检波器和相位补偿器。

同步检波器通过将输入信号和参考信号相乘，得到一个混频输出信号。

相位补偿器则用于调节参考信号的相位，使其与输入信号处于同一相位。

2.混频输出信号经过低通滤波器，滤去高频噪声和杂散信号，得到幅度和相位信息。

3.幅度和相位信息经过放大器放大后，输出到显示器或数据采集系统进行数据处理和分析。

2. 应用领域锁相放大器在各个领域都有广泛的应用，下面列举了几个主要的应用领域：2.1 光学领域2.1.1 光学干涉测量锁相放大器可以应用于光学干涉测量中，通过与参考光信号进行比较，提取出微小的干涉信号。

这对于测量物体表面形貌、薄膜厚度等具有重要意义。

2.1.2 光谱分析在光谱分析中，锁相放大器可以提取出光源的频率和相位信息，对于研究材料的光学性质、标定光谱仪等具有重要应用价值。

2.2 生物医学领域2.2.1 生物传感器生物传感器通常需要对微弱的生物信号进行放大和处理。

锁相放大器可以实现对生物信号的高灵敏度检测，应用于生物传感器的信号放大和分析。

2.2.2 磁共振成像（MRI）在磁共振成像中，锁相放大器可以对磁场感应信号进行放大和处理，提高成像的灵敏度和分辨率。

2.3 物理实验领域2.3.1 基础粒子物理实验在基础粒子物理实验中，需要对微小的粒子信号进行检测和处理。

锁相放大器可应用于实验中对粒子信号的放大和分析，用于寻找新的粒子。

2.3.2 材料科学研究锁相放大器可以应用于材料科学研究中，对材料的电学、热学、磁学等性质进行测量和分析。

3. 优势和限制3.1 优势•高灵敏度：锁相放大器可以放大微弱信号，提高信号与噪声的比值，从而实现对微小信号的检测。

•抗噪声能力强：锁相放大器可以滤除高频噪声和杂散信号，提高信号的纯度和准确性。

主动数字扫描式锁相放大器LY_DLIA_0424使用与二次开发手册实事求是精益求精天津瀚阑电子工作室天津市南开区南丰里12-2-503联系人刘先生159****8084目录第一章锁相放大概述 (1)1锁相放大 (1)2LY_DLIA_0424LY_DLIA_0424..........................................................................................................................................................................................................................................................................33锁相放大重要参数说明.. (4)4第二章LY_LY_DLIA_0424DLIA_0424原理概述..................................................................................................................................................................661参数说明.. (6)2原理与器件选型说明..............................................................................................................................73锁相放大功能与性能直观验证过程.. (9)9第三章LY_LY_DLIA_0424DLIA_0424使用与二次开发详细说明 (12)121硬件接口介绍 (12)2软件操作介绍 (14)2.1波形编辑软件 (14)2.2LIA 控制台介绍 (21)PS 解调信号频率设计： (22)223keil4下的固件二次开发简要介绍.....................................................................................................24附件1：性能测试实验.. (30)附件2：应用本锁相放大器搭建TDLAS 系统应用示例与测量结果示意 (36)36第一章锁相放大概述1锁相放大锁相放大，是微弱信号检测的重要手段；从频域上来说，锁相放大，实际为，取一段长度为时间参数的样本，做傅里叶变换，并取出与参考频率同步的信号的有效值；与傅里叶变换相比，锁相放大，只计算某一特定频率的信号，不用计算与该频率无关的信号，与傅里叶变换所作出的计算该信号的所有频率成分与大小相比，在电路简易，计算方便快捷，数据精确度都有很大优势；从时域来说，锁相放大，最直观的展现就是，两路频率纯正的信号相乘，如果两路信号同频与相位差稳定，会得出一个直流分量与高频分量（三角函数的积化和差）()cos cos ()()()r s t tt t e e s r t ωωωννντ+∆+Φ⎡⎤⎣⎦=−=()(){}1cos cos 22r s e t t e ωωω∆+Φ++∆+Φ⎡⎤⎣⎦=如果两路信号频率相等，相位差稳定，结果变化为1/2(e r e s cos(Φ)+cos(2ωt +Φ)),即包含一直流成分与高频成分；锁相放大在时域上采用互相干原理，详细讨论如下：锁相放大器，其实是常用相关检测原理，所谓相关就是指两个函数间有一定的关系，如果他们的乘积对时间求平均（积分）为零，则表明这两个函数不相关（彼此独立）；如不为零，则表明两者相关。

锁相放大器实验锁相放大器实验（Lock-in amplifier）,简称LIA。

它是一个以相关器为核心的检测微弱信号仪器，它能在强噪声情况下检测微弱正弦的幅度和相位。

学习本实验的目的是使同学了解锁相放大器的基本组成,掌握锁相放大器的正确使用方法。

一、锁相放大器的基本组成结构框图如图1所示。

它有四个主要部分组成:信号通道、参考通道、相关器（即相关检测器）和直流放大器。

图1 锁相放大器的基本结构框架1.信号通道信号通道包括:低噪音前置放大器、带通滤波器及可变增益交流放大器。

前置放大器用于对微弱信号的放大，主要指标是低噪音及一定的增益（100～1000倍）。

可变增益放大器是信号放大的主要部件，它必须有很宽的增益调节范围，以适应不同的信号的需要。

例如，当输入信号幅度为10nV，而输出电表的满刻度为10V时，则仪器总增益为10V/10nV =109若直流放大器增益为10倍，前置放增益为103，则交流放大器的增益达105。

带通滤波器是任何一个锁相放大器中必须设置的部件，它的作用是对混在信号中的噪音进行滤波，尽量排除带外噪音。

这样不仅可以避免PSD（相敏检波器）过载，而且可以进一步增加PSD输出信噪比，以确保微弱信号的精确测量。

常用的带通滤波器有下列几种：（1） 高低通滤波器图2为一个高通滤波器和一个低通波滤波器组成的带通滤波器，其滤波器的中心频率f 0及带宽B 由高低滤波器的截止频率f c1决定和f c2决定。

锁相放大器中一般设置几种截止频率，从而根据被测信号的频率来选择合适的频率f 0及带宽B 。

但是带宽滤波器带宽不能过窄，否则，由于温度、电源电压波动使信号频谱离开带通滤波器的通频带，使输出下降。

为了消除电源50Hz 的干扰，在信号通道中常插入组带滤波器。

（2）同步外差技术上述高低通滤波器的主要缺点是随着被测信号频率的改变，高低通滤波器的参数也要改变，高低通滤波器的参数也要改变，应用很不方便。

为此，要采用类似于收音机的同步外差技术，原理框图如图3所示。

锁相放大器的使用方法与注意事项引言：在现代科学研究和工程应用中，锁相放大器作为一种重要的电子测量仪器被广泛使用。

它能够提取出微弱信号，并将其放大，同时抑制噪声的干扰，从而实现高精度的测量。

本文将介绍锁相放大器的使用方法以及需要注意的事项。

一、锁相放大器的基本原理锁相放大器是利用同步相位侦测原理来提高信号的测量灵敏度。

它通过将待测信号与参考信号进行相位比较和放大，使得信号的幅值提高，并消除噪声的影响。

其基本原理是将待测信号与参考信号进行乘积运算，再通过低通滤波器得到直流分量，实现信号的提取和放大。

二、锁相放大器的使用步骤1. 连接与设置首先，将待测信号源与锁相放大器相连，并确保电缆连接良好。

然后，设置参考信号源，调节其频率和幅度，使之满足实际应用需求。

同时，还需要设置滤波器和增益控制参数，以获得较好的测量结果。

2. 校准和调节在使用锁相放大器前，必须进行校准和调节。

校准时，将参考信号源设置为0相位，并调节放大倍数为1。

然后，将待测信号输入锁相放大器，调节相位补偿器，使得待测信号与参考信号的相位差最小。

调节完成后，可进一步调整放大倍数，以达到最佳测量效果。

3. 信号测量在进行信号测量时，先选择合适的测量模式，如调幅、调频或调相等。

然后，根据实际测量需求，选择合适的滤波器类型和频率，以去除噪声和杂散信号。

调节相位和增益控制参数，使得信号在正确的范围内，并满足测量要求。

三、锁相放大器使用中需要注意的事项1. 信号源的稳定性锁相放大器对信号源的稳定性要求较高。

因此，在进行测量前，需确保信号源的输出功率、频率、相位等参数稳定，并进行必要的校准和调节。

2. 外部干扰的排除由于环境中存在各种干扰源，如电磁干扰、机械振动等，测量时需采取措施排除这些干扰。

例如，使用屏蔽箱或增加信号隔离器等。

3. 正确设置滤波器滤波器的选择和设置直接影响测量结果的精度和稳定性。

应根据待测信号的频率特性和噪声的频谱分布，选择合适的滤波器类型和频率带宽。

锁相放大器报告1. 引言锁相放大器（Lock-in Amplifier）是一种用于检测和放大微弱信号的仪器。

它的原理是利用参考信号与待测信号进行相位比较，并通过频率调制将待测信号转换成与参考信号频率相同的信号，从而实现信号的放大与解调。

锁相放大器在许多领域都有广泛的应用，例如光学测量、电子学实验、磁学、生物医学等。

本报告将重点介绍锁相放大器的原理、应用以及仪器的使用方法。

2. 原理锁相放大器的核心原理是相位敏感放大技术，它通过与参考信号进行相位比较，实现对待测信号的放大与解调。

具体原理可以分为以下几个步骤：1.信号混频：将待测信号与参考信号进行混频，产生一个电压与参考信号频率相同的交流信号。

2.低通滤波：对混频后的信号进行低通滤波，滤除高频噪声部分。

3.相位移动：通过改变参考信号的相位，实现对待测信号相位的调整。

相位调整后，待测信号与参考信号之间的相位差将被最小化。

4.放大器：对调整后的信号进行放大，增加信号的幅度。

5.解调器：将放大后的信号与参考信号进行相乘，得到待测信号的幅度信息。

锁相放大器将以上步骤组合在一起，能够对微弱信号进行高增益放大和高精度解调，从而提高信号的检测灵敏度和测量精度。

3. 应用锁相放大器在许多领域都有广泛的应用，下面将介绍几个典型的应用场景。

3.1 光学测量在光学测量中，锁相放大器常用于检测光能量、相位差、频率等参数。

例如在光学干涉仪中，通过锁相放大器可以对光的干涉信号进行放大和解调，从而实现对干涉信号的精确测量。

3.2 电子学实验锁相放大器在电子学实验中也有着广泛的应用，可以用于检测微弱信号、分析信号的谐波成分等。

例如在电阻、电容和电感测量中，锁相放大器可以消除噪声的影响，提高测量的精度。

3.3 生物医学在生物医学领域，锁相放大器被广泛应用于生物信号检测和分析。

例如在心电图检测中，锁相放大器可以提取出心电信号的有效部分，并抑制背景噪声干扰，从而实现对心电信号的准确分析和诊断。

ad630锁相用法全文共四篇示例，供读者参考第一篇示例：AD630锁相用法AD630是一款高性能锁相放大器，为频率合成和信号复原应用提供了理想的解决方案。

它拥有多种功能和特性，可以实现精确的信号锁定和滤波，广泛应用于通信、雷达、航空航天等领域。

本文将介绍AD630锁相器的基本原理、特点和使用方法，帮助读者更好地了解和应用这一强大的电子器件。

一、AD630锁相器的基本原理AD630锁相器是一种用于提取特定频率信号的电路，通过将输入信号与参考信号相乘，然后经过低通滤波器，最终得到输出信号。

其工作原理可以简单概括为三个步骤：输入信号乘以参考信号、经过滤波器处理、输出锁定频率信号。

在AD630锁相器中，输入信号通过乘法器与参考信号相乘，产生含有锁定频率成分的信号。

接着，这个乘积信号经过低通滤波器滤除高频噪声，得到纯净的锁相信号。

输出的锁相信号与参考信号相位一致，频率保持稳定不变，实现了信号的精确锁定。

1. 高性能：AD630锁相器具有低谐波失真、高动态范围和良好的相位稳定性，可以实现高质量的信号恢复和调制。

2. 宽频带范围：AD630锁相器的频率范围广泛，可适用于不同频率信号的提取和恢复。

3. 高精度：AD630具有高分辨率和精确的频率控制，可实现微小频率调整和锁定。

4. 易于控制：AD630锁相器提供了多种参数设置和控制接口，方便用户进行灵活的调节和配置。

5. 可靠性高：AD630锁相器采用高质量的元件和工艺，具有稳定性和可靠性，适用于各种严苛环境下的工作条件。

1. 确定输入信号和参考信号：在使用AD630锁相器前，首先需要确定输入信号和参考信号的频率、幅度等参数，以便正确配置锁相器的工作方式。

2. 连接输入输出端口：将待处理的信号输入AD630锁相器的输入端口，并连接参考信号到锁相器的参考端口，同时连接输出端口到下游电路或设备。

3. 配置参数：根据实际需求，设置AD630锁相器的参数，如输入输出范围、滤波器类型、锁定频率等，确保其按照预期工作。
