IEC60950安规要求介绍1. 引言IEC 60950是国际电工委员会（International Electrotechnical Commission）制定和发布的一项标准，该标准关注电子设备的安全性要求。

本文将介绍IEC 60950标准的背景和要求，以及它在电子行业中的重要性。

2. IEC 60950标准背景IEC 60950标准最初于2005年发布，目前已被IEC 62368-1标准所取代，而IEC 60950-1:2005则被归于IEC 62368-1的过渡版本。

该标准适用于信息技术设备，如计算机、打印机、网络设备等。

它的目的是确保这些设备在正常使用情况下不会对用户、运维人员和环境带来危险。

3. IEC 60950标准要求IEC 60950主要涵盖了以下几个方面的要求：3.1 电气要求IEC 60950要求设备的内部电路设计必须符合特定的电气安全要求。

这些要求包括电压限制、绝缘要求、接地要求等。

此外，设备应该具备过电流和过温保护功能，以防止电路过载和过热引起的危险。

3.2 机械要求设备的机械设计必须符合IEC 60950的要求，以防止机械破裂、电缆拉断等意外情况。

设备应具备适当的结构强度和稳定性，能够抵抗常规操作和意外碰撞带来的影响。

3.3 热管理要求IEC 60950要求设备能够有效管理和散热，以防止过热引发的事故。

设备应具备适当的散热结构和系统，能够在正常操作下保持良好的温度控制。

3.4 辐射要求设备在正常操作过程中应符合辐射相关的国家和地区的法规要求。

设备的辐射水平应处于安全范围内，不会对人体和周围环境产生有害影响。

3.5 化学要求根据IEC 60950的要求，设备内部的化学材料和物质应当符合相关法规的限制要求。

尤其是那些可能对人体健康产生负面影响的化学物质。

3.6 环境要求IEC 60950要求设备能够在特定的环境条件下正常运行。

这包括温度、湿度、海拔高度等环境要素的限制。

设备应设计和制造，以适应不同的环境条件。

IEC/EN60950-1安规标准细则二、电气间隙及爬电距离1，L-N 间须至少满足基本绝缘2，保险丝两引脚间需至少满足基本绝缘3, 初次级电路之间,光藕初次级之间，变压器初次级之间(含初级绕组/初级PIN/初级铜箔对次级绕组/次级PIN/次级铜箔),Y电容初次级间均需满足双重绝缘或加强绝缘；初级带电部件同外壳外部可触及部位间需满足最少0。

4mm的穿透绝缘或双重绝缘/加强绝缘要求参考IEC60950-1 table 2H，2J,2L,基本绝缘，附加绝缘，加强绝缘（或双重绝缘)需满足以下要求(工作电压以250V AC 或354V峰值计算)：基本绝缘/附加绝缘: 电气间隙CL:2。

mm Min, 爬电距离2。

5 mm Min双重绝缘/加强绝缘: 电气间隙CL:4.。

mm Min，爬电距离5.0 mm Min备注1：计算电气间隙及爬电距离，允许对内部零件施加10N的力备注2：计算电气间隙及爬电距离时，污染等级以2级计备注3：计算电气间隙及爬电距离时,物料级别通常为IIIb备注4:计算爬电距离时，允许用插值法三、高压及绝缘要求1备注：开关电源建议用DC电压进行高压测试.2、绝缘电阻IEC/EN60950-1对绝缘电阻无要求.四、正常温升(通常带满载进行测试）1，测试电压a，测试电压为电源电压的+6%- -10%，或b，额定电压为230V时，测试电压为230V的+/—10％，或c, 生产商指定的更宽的电压范围2,测试频率为50HZ 和/或60HZ3, 环境温度最大的环境温度为25度或生产商指定的更大值4, 绕阻允许的最高温度T《零件允许的最高温度+环境温度-生产商指定的最大的环境温度举例：B级绝缘物料允许的最高温度为120度, 测试的环境温度为25度,—若生产商没有指定最大的环境温度，则T《120+25-25,即T《120度（热偶法测试时T还需减10度)-若生产商指定最大的环境温度为40度，则则T《120+25—40,即T《105度（热偶法测试时T还需减10度）具体零件的温度限定见表4B5,正常温升测试的接收标准测试过程中,温度保险丝及电流保险丝不允许动作,零部件温度不得超出表4B的要求,测试后产品需立即通过高压测试五、异常测试(通常带满载进行测试）1, 测试电压a，测试电压为电源电压的+6%- —10%，或b，额定电压为230V时，测试电压为230V的+/-10%,或c, 生产商指定的更宽的电压范围2,测试频率为50HZ 和或60HZ3，环境温度最大的环境温度为25度或生产商指定的更大值4,测试方法a）开路或短路半导体零件和电容b）组合电路中会导致出现能量过分消耗的内部错误c)满足双重绝缘或加强绝缘的Y电容不必进行单一故障测试5，异常测试的接收标准异常测试过程中不允许出现:———火蔓延到设备外部，并且-——发出金属融化物——-外壳出现变形致使电气间隙及爬电距离不符要求-——A级绝缘物料温度超过150度，E级绝缘物料温度超过165度，B级绝缘物料温度超过175度，F 级绝缘物料温度超过190度,H级绝缘物料温度超过210度异常测试过程后不允许出现：—-——-高压失败六、接触电流（泄露电流）———可接触不见及电路没有连接到保护接地时，接触电流0.25mA Max-—-手持设备测试设备端子通过主保护接地端子时，接触电流0。

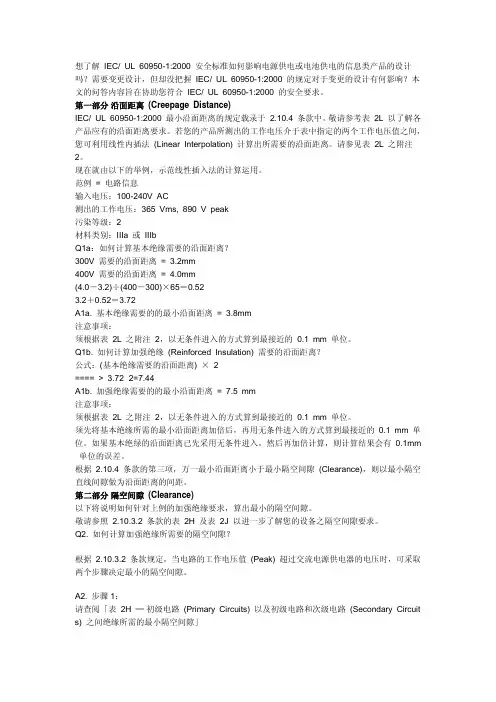

想了解 IEC/ UL 60950-1:2000 安全标准如何影响电源供电或电池供电的信息类产品的设计吗？需要变更设计，但却没把握 IEC/ UL 60950-1:2000 的规定对于变更的设计有何影响？本文的问答内容旨在协助您符合 IEC/ UL 60950-1:2000 的安全要求。

第一部分沿面距离 (Creepage Distance)IEC/ UL 60950-1:2000 最小沿面距离的规定载录于 2.10.4 条款中。

敬请参考表 2L 以了解各产品应有的沿面距离要求。

若您的产品所测出的工作电压介于表中指定的两个工作电压值之间，您可利用线性内插法 (Linear Interpolation) 计算出所需要的沿面距离。

请参见表 2L 之附注2。

现在就由以下的举例，示范线性插入法的计算运用。

范例 = 电路信息输入电压：100-240V AC测出的工作电压：365 Vms, 890 V peak污染等级：2材料类别：IIIa 或 IIIbQ1a：如何计算基本绝缘需要的沿面距离？300V 需要的沿面距离 = 3.2mm400V 需要的沿面距离 = 4.0mm(4.0－3.2)÷(400－300)×65＝0.523.2＋0.52＝3.72A1a. 基本绝缘需要的的最小沿面距离 = 3.8mm注意事项：须根据表 2L 之附注2，以无条件进入的方式算到最接近的 0.1 mm 单位。

Q1b. 如何计算加强绝缘 (Reinforced Insulation) 需要的沿面距离？公式：(基本绝缘需要的沿面距离) ×2==== > 3.72×2=7.44A1b. 加强绝缘需要的的最小沿面距离 = 7.5 mm注意事项：须根据表 2L 之附注2，以无条件进入的方式算到最接近的 0.1 mm 单位。

须先将基本绝缘所需的最小沿面距离加倍后，再用无条件进入的方式算到最接近的 0.1 mm 单位。

60950标准60950标准是一项电气产品安全标准，适用于信息技术设备，如计算机、打印机、电话等。

其全称是IEC 60950-1，是国际电工委员会（IEC）制定的，被广泛应用于全球各个国家和地区。

60950标准主要目的是确保电气产品在正常使用情况下，对用户和环境都具有足够的安全性。

该标准规定了一系列的安全要求和测试方法，以确保电气产品在正常操作和异常情况下都能保持安全可靠。

60950标准包含了对电气产品的多个方面的要求，其中包括电气安全、机械安全、热安全、能量安全、辐射安全和化学安全等。

这些要求涵盖了产品的设计、制造、安装和使用等各个环节。

在电气安全方面，60950标准要求产品的绝缘、接地、电弧和电击等方面都必须符合相关的安全要求。

例如，电气产品的外壳必须能够有效地防止电击，而电缆和电线必须具备足够的绝缘性能，以防止电流泄露和触电事故的发生。

在机械安全方面，60950标准要求产品的设计和制造必须考虑到用户的安全。

例如，产品的外壳必须具备足够的强度和稳定性，以防止意外摔落或碰撞造成的伤害。

此外，产品的按键、开关和插座等部件也必须符合相关的安全要求，以防止误操作或触电等情况的发生。

热安全是指产品在正常使用情况下的热量控制和散热要求。

60950标准要求产品在长时间使用过程中不会过热，以免引起火灾或其他安全问题。

因此，产品必须具备有效的散热设计和温度控制机制，以保证产品在正常工作温度范围内运行。

能量安全是指产品在电源供应和供电系统方面的安全要求。

60950标准要求产品在供电过程中不会过载或电压异常，以保证产品的正常工作和用户的安全。

因此，产品必须符合相关的电源输入和输出规范，并具备过电流保护、过压保护和短路保护等功能。

辐射安全是指产品在电磁辐射和无线通信方面的安全要求。

60950标准要求产品在无线通信和电磁辐射方面不会对用户和环境造成危害。

因此，产品必须符合相关的辐射限值和电磁兼容性要求，以确保产品在正常使用情况下不会对其他设备或人体产生不良影响。

STANDARD & APPLICATION引言浪涌被称为瞬态过电压，是电路中出现的一种短暂电流、电压波动，会对电子设备造成危害。

压敏电阻作为信息技术设备等产品中常见的抗雷击浪涌的元器件，可以有效防止这种危害。

但是压敏电阻的使用位置、选型不当都可能造成整机产品不满足安全标准要求。

本文分析了IEC 60950-1: 2013中对压敏电阻的要求，以期对压敏电阻的正确使用提供帮助。

1 压敏电阻相关定义解析电子电路中的浪涌保护元器件，也称为浪涌抑制器。

常见的浪涌抑制器包括电压敏感电阻器（VDR）、碳块、气体放电管（GDT）和其他一些具有非线性电压电流特性的半导体器件，如瞬态抑制二极管（TVS diode）。

其中电压敏感电阻器按其使用材料的不同可分为碳化硅压敏电阻器、金属氧化物压敏电阻器（MOV）、钛酸钡压敏电阻器等，其中以氧化锌为主的金属氧化物压敏电阻是目前开关电源中最广泛使用的浪涌保护元器件。

本文所分析的压敏电阻特指金属氧化物压敏电阻。

2 典型浪涌保护元器件介绍浪涌的保护元器件一般分为开关型和钳位型。

压敏电阻属于钳位型的典型代表，而气体放电管属于开关型的典型代表。

两者的区别也使得在使用时有极大不同。

2.1 压敏电阻压敏电阻实物和电路图中符号如图1，位号一般为VR、RV、X。

压敏电阻在正常电压下呈现高阻抗状态。

当外界浪涌电压超过压敏电阻电压时，压敏电阻会迅速击穿导通，工作电流急剧增大，将电压钳位；当外界电压恢复正常时，压敏电阻又恢复高阻抗状态（图2）。

压敏电阻响应时间快，一般用于电网电源的相线与中线之间。

但由于压敏电阻的电容值较大，不宜直接用于对高频电子系统的保护。

应用于相线与地之间时也要充分考虑漏电流。

2.2 气体放电管气体放电管实物和电路图符号如图3，位号一般为SG、SA。

气体放电管通常采用陶瓷封装，内部充满惰性气压敏电阻在IEC 60950-1中的要求解析Analysis on Request of Varistor in IEC 60950-1北京海关技术中心 武鹏 齐玮摘要阐述了压敏电阻和气体放电管的特性以及两者在开关电源单独或串联使用的情况；详细分析了 IEC 60950-1:2013对压敏电阻的要求，并结合型式试验时的不合格实例及整改方案来加以说明，有助于相关检测人员更好地理解标准。

IEC 60950产品设计/结构简介IEC 60950 Design / Construction1. 绝缘方式 (Insulation, Clause 1.2.9)做为电击保护者基本绝缘 (Basic Insulation) –针对于电击之保护所提供之基本绝缘。

辅助绝缘 (Supplementary Insulation) –附加于基本绝缘上之独立性绝缘，以在基本绝缘失败时，可以减少电击之危险。

双重绝缘 (Double Insulation) - 基本绝缘加辅助绝缘之总称。

强化绝缘 (Reinforced Insulation) - 相等于双重绝缘之单层绝缘。

非做为电击保护者功能绝缘 (Fuctional Insulation) –产品正常使用时所必要之绝缘。

2. 直接插入式产品 (Direct Plug-In Unit)可以使用 UL 60950/CSA 60950 (I.T.E产品)或 UL1310/CSA223 (Class 2 Power Supply) 做验证。

美规插头尺寸须符合NEMA 1-15P (2-pin) or 5-15P (3-pin)。

插头拉力测试 (20 lb， 2 min each blade， UL 1310)。

插头推力测试 (30 lb each blade， 40 lb together， 1 min， UL 1310)。

插头至外壳边缘≥ 5.1mm(for UL)，7.9 mm (CSA)。

输入线须耐 35 lb 拉力测试 (UL 1310)。

输出线须耐 20 lb 拉力测试 (UL 1310)。

3. 空间/沿面距离 (Clearance/Creepage Distances,Clause 2.10, Tables 2H, 2J, 2K and 2L)空间直线距离以峰值电压，根据 Table 2H (primary)、2J (primary additional)、2K (secondary) 计算。
