施工总平面图

施工总平面图布置施工总平面图布置说明包括临时设施、加工车间、现场办公、设备及仓储、供电、供水、卫生、生活、道路、消防等设施的情况和布置。

一、布置说明1、进场后依据业主方安排，临建及材料堆场的布设根据水源、电源、市政管网、场地大小等因素,综合考虑合理规划布置临时设施，尽量减少或避免二次搬运或拆装。

同时.，现场平面布置根据施工阶段不同时期进行动态管理，根据每个时期的现场情况、材料和设备的不同，合理调整堆场位置，同时兼顾到不宜移动的设施，如大型机械设备，临时水电管线、道路等。

2、易产生噪音污染的加工作业安排封闭施工；加强噪音检测和监测工作，严格控制，防止噪音超标施工。

3、保证不中断现况交通，便于施工物流的进出及内部循环。

4、尽可能方便施工，确保工期计划中关键线路施工任务的完成。

5、符合文明施工、环境保护的要求，施工区、办公区和生活区分开设置，并符合消防安全和工地卫生的规定。

6、各种临时设施的面积、容量、质量要与施工方案和进度计划相适应，材料储备和成品、半成品加工能力要满足连续施工需要，在方便生产和生活的同时，尽量少占用地。

7、合理布置路线、现场供水和供电。

8、工程竣工后，要根据合同要求及时清理现场，直到监理、业主满意为止。

9、施工临时用水、用电安装要用合乎规范要求的变电器和配电箱、水表和阀门。

10、施工总平面布置图附后。

二、临时设施在本工程的施工现场布置中，我们充分考虑到现场实际情况。

本着“有利生产、方便施工、安全防火、保护环境、文明施工”的原则，把“合理安排好材料的周转、存储和堆放、机械设备施工位置以及现场材料的最佳调运线路”作为本工程现场施工布置的重点。

目的是充分的调动现场的人力和物力，最大程度发挥协作生产的效益，保质、保量、顺利、圆满、定期的完成甲方所提出的各项施工任务，树立良好的企业形象。

1、施工现场围护(1)围墙外侧根据甲方要求以及本公司现场管理规则，严格依据公司Cl 标准加工制作宣传标语，树立企业文明、环保形象。

施工总平面图布置图及说明1.编制原则1.1按施工总平面图设想进行现场布置。

1.2根据现场业主已有总电源线位置，接出电源线至现场安设的总配电箱、施工用电采用嵌装埋地电缆做为临时输电方式。

在现场业主给定的水源、电源接入点处安装水表和电表，并按施工现场平面布置现场加密敷设临时用水，用电管线。

1.3按本设计有计划地组织机械料具进场。

1.4项目部测量小组实施定位放线，埋设控制桩。

1.5组织土方专业队进场施工。

现场配足消防器具，确保消防安全。

1.6根据需要，配备通讯设施，连接天气预报广播通讯台，按时收听天气预报。

1.7现场施工布置和临时办公的布置，详总平面布置图。

1.8根据公司的CIS手册要求，所有现场管理严格按照公司的《现场管理手册》执行，保证现场井然有序，并采用隔断、油漆画线、标志板等方式表示不同区域的使用功能。

2.现场出入口及道路2.1现场设置大门，并且设置警卫室，所有人员凭出入证出入，无关人员禁止入内，门卫全天候值班；并特别加强夜间巡逻，防止偷盗现场材料，保护好现场物资；凡进出入现场的设备、材料需出示项目部所签放行条，保安进行登记。

2.2按照市文明工地的要求，对于重载车道，道路采用C20混凝土浇筑，道路混凝土厚20cm，下铺10cm道渣。

其余场地硬化处理,用C20砼浇筑100cm厚。

2.3进场后将立即开始对施工场区内的临时道路施工并与市政主干道连接，施工临时道路在路基压实后采用200厚C20混凝土浇筑，并按2％的坡度做好排水。

场区内除道路、绿化范围以外的其它区域全部采用100厚C15混凝土硬化。

现场车道路宽分别为4m、6m，均可满足消防通行需要。

200厚(100厚）C20素混凝土地面施工道路（硬化场地）构造示意图2.4本工程在临时设施、材料堆场、路边均设置排水篦子，场内排水由路面顺坡进入排水篦子，经沉淀处理后，统一汇入市政管道。

沿场内道路一侧设置宽400mm、深400mm的排水沟；根据排污口位置设置600mm×600mm×600mm的沉淀池，进行有组织排水，坡度0.2%，排至排污口。

施工总平面图编制人：审核人：四川兴江泰建设工程有限公司施工总平面图投标人应递交一份施工总平面图，绘出现场临时设施布置图表并附文字说明，说明临时设施、加工车间、现场办公、设备及仓储、供电、供水、卫生、生活、道路、消防等设施的情况和布置。

施工总平面布置说明一、施工总平面布置依据（1）施工现场的实际踏勘；（2）按照建筑施工安全检查标准具体要求，结合本工程实际施工现场，对施工现场进行合理布置。

二、施工总平面布置原则（1）为了保证总工期及工程质量的要求，我公司本着充分利用现有场地，合理安排施工顺序的原则，现场既要合理科学地布置，又要本着施工方便的基本原则，使临时设施的布局符合工艺流程，且最大限度的缩短工地内的运输距离，减少二次搬运，并避免现场临时设施频繁搬迁而影响工程进展。

（2）钢材堆场、钢材加工棚、周转材料堆场、砖堆场、砂石堆场、库房、办公室及住宿等均设置在现场。

三、施工现场平面布置与管理如果我公司中标，将在施工过程中针对施工现场情况依据布置原则进行具体灵活的布置。

（1）在施工现场布置时，要进行公司企业标识的体现。

具体表现为保证行政办公用品及对外交流手段统一，现场临时建筑标准统一；项目部员工着装统一等。

施工脚手架搭设完成后，结构主体统一用绿色密目安全网全封闭围挡，其中在施工层用专用隔声防尘幕布围挡。

在建筑物最高位置四面张挂横式条幅，进行建设单位和公司的宣传。

（2）为了在施工场地有序地组织现场的平面及立体交叉作业，确定文明施工，施工平面管理由项目经理负责，进行调度平衡。

（3）为了确保施工安全，本工程进行全封闭施工，建筑物四面脚手架满挂密目安全网防护，在建筑物主要出入口外搭设安全架棚，施工场地做临时围挡维护进行封闭施工。

（4）施工现场的水准点、轴线控制点、埋地电缆、水管、架空线路均设置醒目的标识，并加以保护，任何人不得损坏、移动。

（5）凡进入现场的设备，材料应按制定位置放置，不得任意堆放，并做到整齐有序，挂牌明示。

附件五：施工总平面图布置说明一、施工布置条件及原则根据类似工程施工经验，结合本工程的规模、特点、施工环境及施工条件，充分体现“以人为本，十分珍惜土地，施工布局与自然环境和谐统一”的理念。

拟定本工程的施工布置原则为：1、所有的生产临建设施、施工辅助企业及施工道路布置均按招标文件提供的各种条件在指定的施工场地进行规划布置。

2、临建设施的规模和容量按施工总进度及施工强度的需要进行规划设计，力求布置紧凑、合理、方便使用，规模精简，管理集中、调度灵活、运行方便、节约用地及安全可靠。

以期降低工程造价，并尽量避免与其它标段工程施工的干扰和影响。

3、施工风、水、电供应、施工支洞及施工通风布置是否合理对工程的施工安全、进度及工程投资影响较大，在布置上综合考虑施工程序、施工强度、施工交通、施工安全、开挖爆破影响、均衡施工强度等因素。

4、临时施工道路以现有的主干道路为依托布置。

5、各施工场地及营区均按要求配置足够的环保设施及消防设施；根据绿色环保施工的需要，在进行场地规划时，布置足够的环保设施及绿化带；所有生产、生活设施的布置均体现安全生产、文明施工。

6、避免施工对公众利益的损害，并考虑为其他承包人提供方便。

二、施工场地规划1、施工营地为便于对外联系，项目部设在大河坝乡，采用租赁方式。

各施工队营地分别设于3#施工支洞洞口施工区、4#施工支洞洞口施工区、交通洞洞口施工区。

施工营地采用二层阻燃型彩钢活动板房，主要包括住宿、办公室、食堂、急救站、公共卫生、污水处理设施等，施工营地地面进行硬化、环境要进行绿化美化，同时做好安全用电和防火工作，保证周围环境整洁卫生；厂区内路面作硬化处理，设排水沟、混凝土围挡，做到不洒土、不扬尘，保证道路干净。

2、生产区除在3#、4#施工支洞施工区、交通洞施工区布置施工营地外，还需在各工区设置生产辅助设施，主要包括混凝土拌合站、水泥库、材料库、临时油库、钢筋加工厂、高位水池、空压机房、配电房、机械修理厂、汽车保养站、停车场、污水处理系统、泵站等设施。

施工总平面图布置原则施工总平面图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

一、施工总平面图设计的内容(一)建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。

(二）一切为全工地施工服务的临时设施的布置位置，包括：（1）施工用地范围，施工用的各种道路;(2）加工厂、制备站及有关机械的位置;（3)各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置;（4)行政管理房、宿舍、文化生活福利建筑等；(5)水源、电源、变压器位置，临时给排水管线和供电、动力设施；(6）机械站、车库位置；（7)一切安全、消防设施位置。

(三)永久性测量放线标桩位置许多规模巨大的建筑项目，其建设工期往往很长.随着工程的进展，施工现场的面貌将不断改变。

在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况,及时对施工总平面图进行调整和修正，以便符合不同时期的需要。

二、施工总平面图设计的原则（1）尽量减少施工用地，少占农田，使平面布置紧凑合理。

(2）合理组织运输，减少运输费用，保证运输方便通畅。

(3)施工区域的划分和场地的确定，应符合施工流程要求,尽量减少专业工种和各工程之间的干扰。

(4)充分利用各种永久性建筑物、构筑物和原有设施为施工服务,降低临时设施的费用.（5）各种生产生活设施应便于工人的生产生活。

（6)满足安全防火、劳动保护的要求。

三、施工总平面图设计的依据（1）各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。

(2)建设地区的自然条件和技术经济条件.（3）建设项目的建筑概况、施工方案、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。

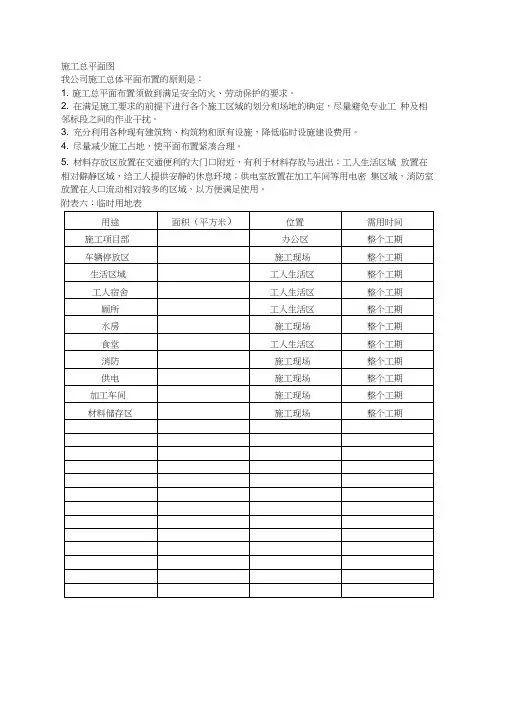

施工总平面图
我公司施工总体平面布置的原则是：
1. 施工总平面布置须做到满足安全防火、劳动保护的要求。

2. 在满足施工要求的前提下进行各个施工区域的划分和场地的确定，尽量避免专业工种及相邻标段之间的作业干扰。

3. 充分利用各种现有建筑物、构筑物和原有设施，降低临时设施建设费用。

4. 尽量减少施工占地，使平面布置紧凑合理。

5. 材料存放区放置在交通便利的大门口附近，有利于材料存放与进出；工人生活区域放置在相对僻静区域，给工人提供安静的休息环境；供电室放置在加工车间等用电密集区域，消防室放置在人口流动相对较多的区域，以方便满足使用。

附表六：临时用地表
总经理
一部
二部
L
J
< 丿
工
r 1
U
1
\
/
、
f
长春事业
吉林事业 松原事业 白山事业
^部」 L_立iz 丿 J 立iz ----- 1
-部-----------
勘察设计 勘察设计
通化办事 I 处
勘察设计 三部
I
}
勘察设计 四部
四平办事 丿I 处——
延边办事
------------------------
白城办事
---------------。

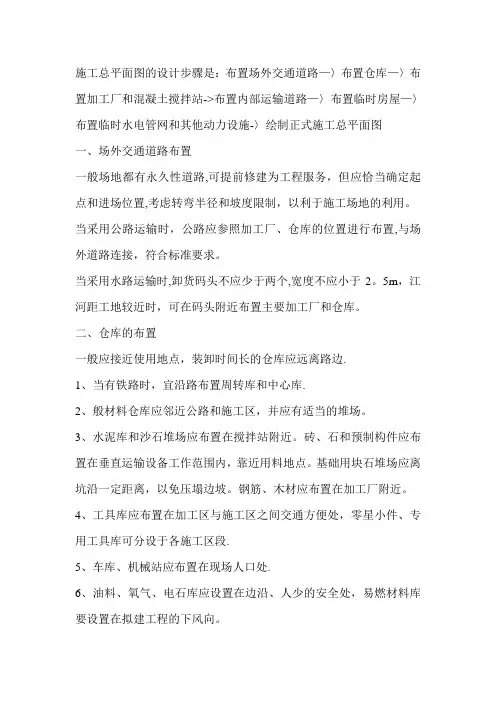

施工总平面图的设计步骤是：布置场外交通道路—〉布置仓库—〉布置加工厂和混凝土搅拌站->布置内部运输道路—〉布置临时房屋—〉布置临时水电管网和其他动力设施-〉绘制正式施工总平面图一、场外交通道路布置一般场地都有永久性道路,可提前修建为工程服务，但应恰当确定起点和进场位置,考虑转弯半径和坡度限制，以利于施工场地的利用。

当采用公路运输时，公路应参照加工厂、仓库的位置进行布置,与场外道路连接，符合标准要求。

当采用水路运输时,卸货码头不应少于两个,宽度不应小于2。

5m，江河距工地较近时，可在码头附近布置主要加工厂和仓库。

二、仓库的布置一般应接近使用地点，装卸时间长的仓库应远离路边.1、当有铁路时，宜沿路布置周转库和中心库.2、般材料仓库应邻近公路和施工区，并应有适当的堆场。

3、水泥库和沙石堆场应布置在搅拌站附近。

砖、石和预制构件应布置在垂直运输设备工作范围内，靠近用料地点。

基础用块石堆场应离坑沿一定距离，以免压塌边坡。

钢筋、木材应布置在加工厂附近。

4、工具库应布置在加工区与施工区之间交通方便处，零星小件、专用工具库可分设于各施工区段.5、车库、机械站应布置在现场人口处.6、油料、氧气、电石库应设置在边沿、人少的安全处，易燃材料库要设置在拟建工程的下风向。

7、苗木假植地应靠近水源及道路旁。

三、加工厂和混凝土搅拌站的布置总的指导思想是应使材料和构件的货运量小，有关联的加工厂适当集中。

1、如果有足够的混凝土输送设备，混凝土搅拌站宣集中布置,或现场不设搅拌站使用商品混凝土；当混凝土输送设备短缺时，可分散步置在使用地点附近或起重机旁.2、临时混凝土构件预制厂尽量利用建设单位的空地。

3、钢筋加工厂设在混凝土预制构件厂及主要施工对象附近；木材加工厂的原木、锯材堆场应靠铁路、公路或水路沿线；锯材、成材、粗细木工加工间和成品堆场要按工艺流程布置，应设在施工区的下风向边缘。

4、内部运输道路的布置。

1）提前修建永久性道路的路基和简单路面为施工服务.2）临时道路要把仓库、加工厂、堆场和施工点贯穿起来.按货运量大小设计双行环干道或单行支线。
