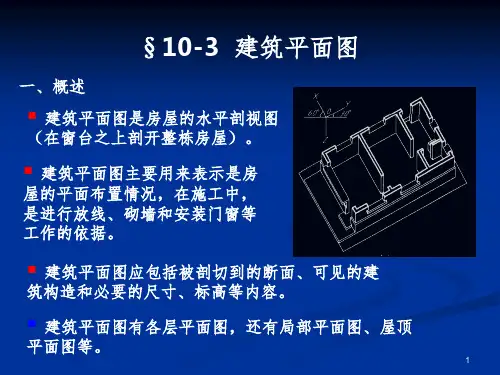

建筑施工图总平面图、平面图 ppt课件

6
（4）广泛采用图集和标准图集：为了反映建筑物的构配件、
细部构造及具体做法，在施工图中常配置详图和采用标准图集。
为了加快设计和施工速度，提高设计与施工质量，把建筑工程中常 用的、大量性的构件、配件按统一模数、不同规格设计出系列施工图， 供设计部门、施工企业选用，这样的图称为标准图。
标准图装订成册后，就称为标准图集或通用图集。 标准图（集）的适用范围为：经国家部、委批准的，可在全国范围 内使用；经各省、市、自治区有关部门批准的，一般可在相应地区范围 内使用。 标准图集有两种：一种是整幢建筑的标准设计（定型设计）图集； 另一种是目前大量使用的建筑构、配件标准图集，以代号“G”（或 “结”）表示建筑构件图集，以代号“J”（或“建”）表示建筑配件图 集。 除建筑、结构标准图集外，还有给水排水、电气设备、道路桥梁等 方面的标准图。
2.建筑施工图的组成

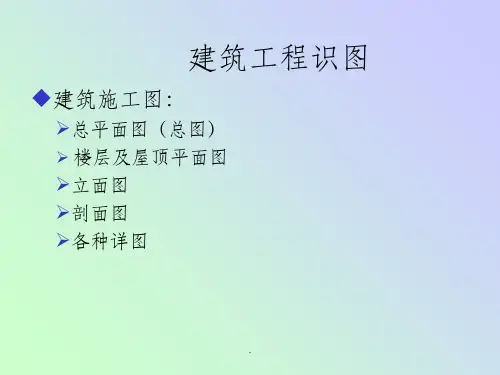

建筑施工图主要由建筑设计说明、总平面图、平面图、立面图、剖面图和构造详图 等组成。
3.建筑施工图的编排
专业施工图的编排顺序，一般是全局性的在前，局部性的在后；先施工的在前，后 施工的在后；重要的图纸在前，次要的图纸在后。
对于建筑施工图，图纸的编排顺序一般是：目录、建筑设计说明、总平面图、底层 平面图、二层----顶层平面图、屋顶平面图、各方向的立面图、各编号剖面图、外墙详 图、楼梯详图等。
在施工图的编排中，通常将图纸目录作为整套施工图的首页， 将建筑设计说明作为第二页。若整个建筑施工图不是很复杂时， 可将建筑设计说明、总平面图及门窗表等编排在同一张施工图内； 若没有总平面图，也可将建筑设计说明和首层平面图放在一起。 因此，施工图首页图主要内容包括图纸目录、设计说明、工程做 法和门窗表。
15
建筑施工设计说明
16
建筑设计说明的图示内容
（1）本子项工程施工图设计的依据文件、批文和相关规范。
（2）项目概况
（3）设计标高
（4）用料说明和室内外装修
1）.
2）.
（5）
……
（10）
17
建筑设计说明的图示要求
（1）设计依据
包括政府的有关批文，这些批文主要有两个方面的内容：一是
影法绘制的,一般是在 H 面上绘制房屋的平面图,
在 V 面上绘制房屋的正立面图和侧立面图,在 W
面上绘制房屋的剖面图和侧立面图。平、立、剖
面图可绘制在同一张图纸上,也可将平、立、剖
面图分别绘制在不同的图纸上。
5
（3）图例较多
房屋一般都是由多种材料所构成的,结构、 配件规格较多，为了作图时表达简便，“国标 ”规定了一系列的图形符号来代表建筑物或构 筑物及其构、配件、卫生设备、建筑材料等, 这种图形符号称为图例。
9
(2) 阅读房屋建筑工程图的方法
1）总揽全局 2）循序渐进 3）相互对照 4）重点细读
10
（3）识图步骤
1）读图纸目录。 2）读建筑设计说明 3）读总平面图 4）读平、立、剖面图 5）读构造详图 6）看建筑设计说明要求的标准图集
11
§3.3 建筑设计说明和建筑总平面图
12
3.3.1 施工图首页图图示内容
1. 图纸目录
图纸目录说明工程由哪几类专业图纸组成，各专业图纸的名称、 张数和图纸顺序，以便查阅图纸。
13
图7-1 首页图纸目录
14
2 .建筑设计说明
建筑设计说明是对图样中无法表达清楚的内容用文字加以详 细的说明,其主要内容有：建设工程概况、建筑设计依据、所选用的标 准图集的代号、建筑装修、构造的要求，以及设计人员对施工单位的 要求。
8
3）看图时要注意从粗到细，从大到小。先粗看一遍，了解 工程的概貌，然后再仔细看。细看时应先看总说明和基本图 纸，然后再深入看构件图和详图。
4）一套施工图是由各工种的许多张图纸组成，各图纸之间 是互相配合紧密联系的。图纸的绘制大体是按照施工过程 中不同的工种、工序分成一定的层次和部位进行的，因此 要有联系地、综合地看图。 5）结合实际看图。
7
2.阅读施工图的方法和步骤
(1) 阅读房屋建筑工程图应注意的几个问题 1）施工图是根据正投影原理绘制的，用图纸表明房屋建 筑的设计及构造作法。所以要看懂施工图，应掌握正投影 原理和熟悉房屋建筑的基本构造。 2）施工图采用了一些图例符号以及必要的文字说明，共 同把设计内容表现在图纸上。因此要看懂施工图，还必须 记住常用的图例符号。
4
3.2.3建筑施工图的图示特点和识图方法与步骤
1.图示特点
(1)遵循国家制图标准。房屋建筑施工图一般都
遵守下列标准：《房屋建筑制图统一标准》 GB/T 50001－2001、《总图制图标准》GB/T 50103－2001和《建筑制图标准》GB/T 50104－ 2001。
(2) 用正投影法绘制。房屋施工图主要是用正投
2
2.房屋建筑工程图的分类
一套房屋工程图，根据其内容和作用不同，一般分为：
建筑施工图（简称建施）：表示房屋的建筑设计内容，反映建筑物的规
划位置 、内外装修、构造及施工要求等。包括总平面图、平面图、立 面图、剖面图和构造详图 结构施工图（简称结施）：表示房屋的结构设计内容，反映建筑为承 重结构结构的布置、构件类型、材料、尺寸和构造做法等。包括平面 布置图、构件详图等。 设备施工图（简称设施）：表示房屋给排水、采暖通风、电气照明等 设备的布置及安装要求。包括平面布置图、系统图和安装图等。
第七章 建筑施工图
§7.1 概述 §7.2 施工总说明和建筑总平面图 §7.3 建筑平面图 §7.4 建筑立面图 §7.5 建筑剖面图 §7.6 建筑详图
1
3.2.1房屋建筑工程图的产生与分类
1.房屋建筑工程图的产生
建造一幢房屋需要经历设计和施工两个过程 设计时需要把想象的房屋用图形表达出来，这种 图形统称为房屋建筑工程图，简称房屋建筑图。
3
3.2.2、建筑施工图的作用、组成及编排
建筑施工的主要技术资料。
1.建筑施工图的作用
建筑施工图主要用来表示房屋的规划位置、外部造型、内部布置、饰面装修、细部构 造、固定设施及施工要求等，是房屋定位放线、墙体砌筑、门窗安装、固定设施安装、 防水保温施工、楼梯模板安装以及室内外装修等的重要依据。
