xxxxxxxxxxxxxxx股份有限公司印刷车间海德堡四开五色平版印刷机操作指导书文件编号：文件版本：发放号码：受控状态：生效日期：编制：审核：批准：目录一、目的二、适用范围三、应作文件四、生产设备五、胶印简单流程图六、技术参数七、劳动安全及生产要求八、设备操作与保养1、目的本操作指导书为设备操作人员操作海德堡四开五色平版印刷机进行相关的质量检验提供工作指导。
2、适用范围本操作指导书适用于xxxxxxxxxxxxx股份有限公司海德堡四开五色平版印刷机，胶印设备。
3、应用的文件《海德堡四开五色平版印刷机使用说明书》4、生产设备德国海德堡机械有限公司所生产四开五色平版印刷机介质电压：380V 额定电流：30A频率：50HZ 气压：≥6kg/c㎡温度: 18ºC—25ºC; 相对温度:45%—65%5、胶印简单生产流程图6、技术参数6.1印刷材料：最大纸张尺寸：600*740mm （尺寸F）530*740mm(尺寸C) 最小纸张尺寸：210*350mm 最大纸张厚度：0.8mm 6.2油墨/上光：6.2.1 只能够使用单张纸胶印机专用印刷油墨和上光材料。
6.2.2 上光装置中只允许使用水基分散上光液，在使用紫外线上光液时，则需要使用专手型印刷机型。
6.3 自动清洗装置使用清洗液只允许使用具有下列特性的清洗液：闪点至少达到55℃。
苯含量要低于0.1%二甲苯和混合二甲苯的仿量小于1%芳香烃物质含量（＞Cg）小于1%清洗剂中不得带有氯化烃，氯化氟代烃，共同点烯，h-已烷，二胺和酰胺。
6.4 清洗剂和溶剂：要使用其闪点至少不55℃的清洗剂和溶剂。
6.5 噪声释放量：输纸机的噪声等线为84 dB(A)输纸机控制台处的噪声等级为：82dB(A)高纸堆收纸机上的噪声等级为：83 dB(A)6.6纸堆的最大重量：输纸机重量：1000kg收纸机重量：1000kg7、劳动安全要求应遵守公司内部的劳动安全条例。
海德堡印刷机操作手册xxxxxxxxxxxxxxx股份有限公司印刷车间海德堡四开五色平版印刷机操作指导书文件编号：文件版本：发放号码：受控状态：生效日期：编制：审核：批准：目录一、目的二、适用范围三、应作文件四、生产设备五、胶印简单流程图六、技术参数七、劳动安全及生产要求八、设备操作与保养1、目的本操作指导书为设备操作人员操作海德堡四开五色平版印刷机进行相关的质量检验提供工作指导。
2、适用范围本操作指导书适用于xxxxxxxxxxxxx股份有限公司海德堡四开五色平版印刷机，胶印设备。
3、 应用的文件《海德堡四开五色平版印刷机使用说明书》 4、 生产设备德国海德堡机械有限公司所生产四开五色平版印刷机 介质电压：380V 额定电流：30A 频率：50HZ气压：≥6kg/c ㎡ 温度: 18ºC —25ºC; 相对温度:45%—65% 5、 胶印简单生产流程图6、 技术参数6.1印刷材料：最大纸张尺寸：600*740mm （尺寸F ） 530*740mm(尺寸C)6.2油墨/上光：只能够使用单张纸胶印机专用印刷油墨和上光材料。
上光装置中只允许使用水基分散上光液，在使用紫外线上光液时，则需要使用专手型印刷机型。
6.3 自动清洗装置使用清洗液只允许使用具有下列特性的清洗液：闪点至少达到55℃。
苯含量要低于0.1%二甲苯和混合二甲苯的仿量小于1%芳香烃物质含量（＞Cg）小于1%清洗剂中不得带有氯化烃，氯化氟代烃，共同点烯，h-已烷，二胺和酰胺。
6.4 清洗剂和溶剂：要使用其闪点至少不55℃的清洗剂和溶剂。
6.5 噪声释放量：输纸机的噪声等线为84dB(A)输纸机控制台处的噪声等级为：82dB(A)高纸堆收纸机上的噪声等级为：83dB(A)6.6纸堆的最大重量：输纸机重量：1000kg收纸机重量：1000kg7、劳动安全要求应遵守公司内部的劳动安全条例。
注意：所有设备操作人员必须经过培训。
xxxxxxxxxxxxxxx股份有限公司印刷车间海德堡四开五色平版印刷机操作指导书文件编号：文件版本：发放号码：受控状态：生效日期：编制：审核：批准：目录一、目的二、适用范围三、应作文件四、生产设备五、胶印简单流程图六、技术参数七、劳动安全及生产要求八、设备操作与保养1、目的本操作指导书为设备操作人员操作海德堡四开五色平版印刷机进行相关的质量检验提供工作指导。
2、适用范围本操作指导书适用于xxxxxxxxxxxxx股份有限公司海德堡四开五色平版印刷机，胶印设备。
3、应用的文件《海德堡四开五色平版印刷机使用说明书》4、生产设备德国海德堡机械有限公司所生产四开五色平版印刷机介质电压：380V 额定电流：30A频率：50HZ 气压：≥6kg/c㎡温度: 18ºC—25ºC; 相对温度:45%—65%、胶印简单生产流程图56.1印刷材料：最大纸张尺寸：600*740mm （尺寸F）530*740mm(尺寸C) 最小纸张尺寸：210*350mm 最大纸张厚度：0.8mm 6.2油墨/上光：6.2.1 只能够使用单张纸胶印机专用印刷油墨和上光材料。
6.2.2 上光装置中只允许使用水基分散上光液，在使用紫外线上光液时，则需要使用专手型印刷机型。
6.3 自动清洗装置使用清洗液只允许使用具有下列特性的清洗液：闪点至少达到55℃。
苯含量要低于0.1%二甲苯和混合二甲苯的仿量小于1%芳香烃物质含量（＞Cg）小于1%清洗剂中不得带有氯化烃，氯化氟代烃，共同点烯，h-已烷，二胺和酰胺。
6.4 清洗剂和溶剂：要使用其闪点至少不55℃的清洗剂和溶剂。
6.5 噪声释放量：输纸机的噪声等线为84 dB(A)输纸机控制台处的噪声等级为：82dB(A)高纸堆收纸机上的噪声等级为：83 dB(A)6.6纸堆的最大重量：输纸机重量：1000kg收纸机重量：1000kg7、劳动安全要求应遵守公司内部的劳动安全条例。
注意：所有设备操作人员必须经过培训。
1.0程序目的1.1规范印刷生产流程，确保印刷工序作业标准化，以控制产品质量与生产效率。
2.0适用范围2.1印刷车间印刷工序生产的所有过程。
3.0定义3.1无。
4.0工作职能4.1印刷车间主管负责确保本规范得到有效实施并及时更新；4.2印刷机组人员负责按本规范实施标准化作业；5.0技能与培训资格5.1经岗位培训，熟悉海德堡印刷机操作，并能处理和维护日常相应的机器问题。
6.0工作流程6.1运作程序6.1.1机长上班操作前先查看《交接班记录本》或与对班交接，合上电源总闸后把电源开关先旋到OFF后再旋到ON让印刷机通电，先正点印刷机确认无误后方可启动印刷机，检查运转是否正常。
如图6.1.2检查日常保养内容，确认无异常后，方可进行生产；6.1.3根据生产工程单到版房领取PS版、资料袋，检查蓝纸和样稿。
6.1.4严格按生产工程单的领料要求领取油墨、专色墨、光油、纸张及印刷辅料，且备好过版纸；6.1.5认真审核工程单工艺要求，确定印刷色序，确定UV灯的排列位置及功率的设定。
6.1.6若属翻单生产的工程单，色序按《首件签样确认表》的记录安排色序、UV灯。
6.1.7调CIP4放墨系统，将各参数输入电脑，如属重复生产工程单即从电脑里调出上批生产工程单资料，测量纸张规格及厚度,审核各色油墨分布情况。
6.1.8装PS版，放墨到墨斗，将光油抽上油槽。
6.1.9需看色的提前与业务、设计联系；不用看色的，机长调好颜色后通知主管看色。
新单跑颜色必须4C饱和，银卡白卡4C饱和参照色彩管理样张或用爱色丽测量仪测量，翻单跟准印刷旧印张。
6.1.10打开UV灯，校版校色，粘位消油，检查文件是否有误。
6.1.11业务等如果认可颜色，先检查版面是否有异常后开200张让颜色跑稳才能签样；抽取5张中间的样张作为色样，其中2张贴上《首件签样确认表》并让业务等签字，2张放在电脑台左右两边、另1张剪开用来对色，生产中勤搅墨、勤看版面、勤看针位、飞达保持顺畅，使整批产品颜色基本一致。
xxxxxxxxxxxxxxx股份有限公司印刷车间海德堡四开五色平版印刷机操作指导书文件编号：文件版本：发放号码：受控状态：生效日期：编制：审核：批准：目录一、目的二、适用范围三、应作文件四、生产设备五、胶印简单流程图六、技术参数七、劳动安全及生产要求八、设备操作与保养1、目的本操作指导书为设备操作人员操作海德堡四开五色平版印刷机进行相关的质量检验提供工作指导。
2、适用范围本操作指导书适用于xxxxxxxxxxxxx股份有限公司海德堡四开五色平版印刷机，胶印设备。
3、应用的文件《海德堡四开五色平版印刷机使用说明书》4、生产设备德国海德堡机械有限公司所生产四开五色平版印刷机介质电压：380V额定电流：30A频率：50HZ气压：≥6kg/c㎡温度:18oC—25oC;相对温度:45%—65%5、胶印简单生产流程图6、技术参数6.1印刷材料：最大纸张尺寸：600*740mm（尺寸F）530*740mm(尺寸C)最小纸张尺寸：210*350mm最大纸张厚度：0.8mm6.2油墨/上光：6.2.1只能够使用单张纸胶印机专用印刷油墨和上光材料。
6.2.2上光装置中只允许使用水基分散上光液，在使用紫外线上光液时，则需要使用专手型印刷机型。
6.3自动清洗装置使用清洗液只允许使用具有下列特性的清洗液：闪点至少达到55℃。
苯含量要低于0.1%二甲苯和混合二甲苯的仿量小于1%芳香烃物质含量（＞Cg）小于1%清洗剂中不得带有氯化烃，氯化氟代烃，共同点烯，h-已烷，二胺和酰胺。
6.4清洗剂和溶剂：要使用其闪点至少不55℃的清洗剂和溶剂。
6.5噪声释放量：输纸机的噪声等线为84dB(A)输纸机控制台处的噪声等级为：82dB(A)高纸堆收纸机上的噪声等级为：83dB(A)6.6纸堆的最大重量：输纸机重量：1000kg收纸机重量：1000kg7、劳动安全要求应遵守公司内部的劳动安全条例。
注意：所有设备操作人员必须经过培训。
生产过程中无特殊情况不得退出生产界面，不得随意改动设备生产参数如需调整生产参数则必须报告当班领班或主管（助理）。

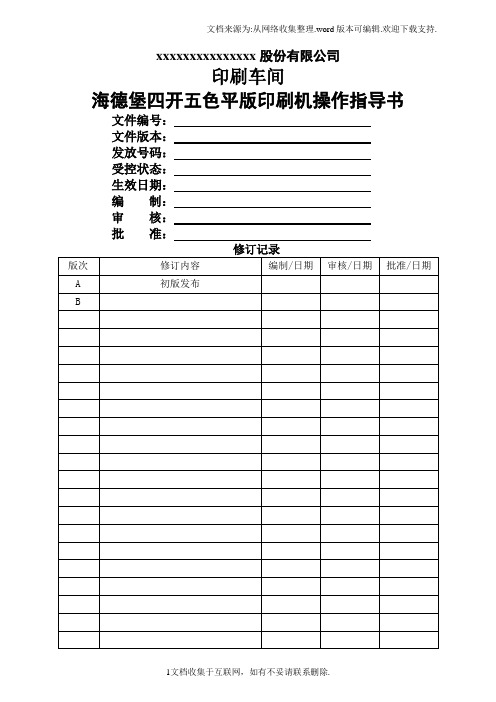

xxxxxxxxxxxxxxx股份有限公司印刷车间海德堡四开五色平版印刷机操作指导书文件编号：文件版本：发放号码：受控状态：生效日期：编制：审核：批准：修订记录版次修订内容编制/日期审核/日期批准/日期A 初版发布B目录一、目的二、适用范围三、应作文件四、生产设备五、胶印简单流程图六、技术参数七、劳动安全及生产要求八、设备操作与保养1、目的本操作指导书为设备操作人员操作海德堡四开五色平版印刷机进行相关的质量检验提供工作指导。
2、 适用范围本操作指导书适用于xxxxxxxxxxxxx 股份有限公司海德堡四开五色平版印刷机，胶印设备。
3、 应用的文件《海德堡四开五色平版印刷机使用说明书》4、 生产设备德国海德堡机械有限公司所生产四开五色平版印刷机 介质电压：380V 额定电流：30A 频率：50HZ 气压：≥6kg/c ㎡ 温度: 18ºC —25ºC; 相对温度:45%—65%5、 胶印简单生产流程图6、 技术参数原材料丝印胶印大张检验印刷材料：最大纸张尺寸：600*740mm （尺寸F）530*740mm(尺寸C) 最小纸张尺寸：210*350mm 最大纸张厚度：油墨/上光：6.2.1 只能够使用单张纸胶印机专用印刷油墨和上光材料。
6.2.2 上光装置中只允许使用水基分散上光液，在使用紫外线上光液时，则需要使用专手型印刷机型。
自动清洗装置使用清洗液只允许使用具有下列特性的清洗液：闪点至少达到55℃。
苯含量要低于%二甲苯和混合二甲苯的仿量小于1%芳香烃物质含量（＞Cg）小于1%清洗剂中不得带有氯化烃，氯化氟代烃，共同点烯，h-已烷，二胺和酰胺。
清洗剂和溶剂：要使用其闪点至少不55℃的清洗剂和溶剂。
噪声释放量：输纸机的噪声等线为84 dB(A)输纸机控制台处的噪声等级为：82dB(A)高纸堆收纸机上的噪声等级为：83 dB(A)纸堆的最大重量：输纸机重量：1000kg收纸机重量：1000kg7、劳动安全要求应遵守公司内部的劳动安全条例。
XXXXXXXXXXXXXXX 股份有限公司印刷车间海德堡四开五色平版印刷机操作指导书文件编号： __________________________________ 文件版本： __________________________________ 发放号码： __________________________________ 受控状态： __________________________________ 生效日期： __________________________________ 编希9: __________________________________ 审核： _____________________________________XXXXXXXXXXXXXXX 股份有限公司批准： _____________________________________修订记录一、目的二、适用范围三、应作文件四、生产设备五、胶印简单流程图六、技术参数七、劳动安全及生产要求八、设备操作与保养1、目的本操作指导书为设备操作人员操作海德堡四开五色平版印刷机进行相关的质量检验提供工作指导。
2、适用范围本操作指导书适用于XXXXXXXXXXXXX股份有限公司海德堡四开五色平版印刷机，胶印设备。
3、应用的文件《海德堡四开五色平版印刷机使用说明书》4、生产设备德国海德堡机械有限公司所生产四开五色平版印刷机介质电压：380V 频率：50HZ 额定电流：30A气压：》6kg/c m25、胶印简单生产流程图胶印111J 丝印L, J6、技术参数6.1印刷材料：最大纸张尺寸：600*740mm （尺寸F）530*740mm（尺寸C）最小纸张尺寸：210*350mm 最大纸张厚度：0.8mm 6.2油墨/上光：6.2.1只能够使用单张纸胶印机专用印刷油墨和上光材料。
6.2.2上光装置中只允许使用水基分散上光液，在使用紫外线上光液时，则需要使用专手型印刷机型。
XXXXXXXXXXXXXXX 股份有限公司印刷车间海德堡四开五色平版印刷机操作指导书文件编号： __________________________________ 文件版本： __________________________________ 发放号码： __________________________________ 受控状态： __________________________________ 生效日期： __________________________________ 编希9: __________________________________ 审核： _____________________________________XXXXXXXXXXXXXXX 股份有限公司批准： _____________________________________修订记录一、目的二、适用范围三、应作文件四、生产设备五、胶印简单流程图六、技术参数七、劳动安全及生产要求八、设备操作与保养1、目的本操作指导书为设备操作人员操作海德堡四开五色平版印刷机进行相关的质量检验提供工作指导。
2、适用范围本操作指导书适用于XXXXXXXXXXXXX股份有限公司海德堡四开五色平版印刷机，胶印设备。
3、应用的文件《海德堡四开五色平版印刷机使用说明书》4、生产设备德国海德堡机械有限公司所生产四开五色平版印刷机介质电压：380V 频率：50HZ 额定电流：30A气压：》6kg/c m25、胶印简单生产流程图胶印111J 丝印L, J6、技术参数6.1印刷材料：最大纸张尺寸：600*740mm （尺寸F）530*740mm（尺寸C）最小纸张尺寸：210*350mm 最大纸张厚度：0.8mm 6.2油墨/上光：6.2.1只能够使用单张纸胶印机专用印刷油墨和上光材料。
6.2.2上光装置中只允许使用水基分散上光液，在使用紫外线上光液时，则需要使用专手型印刷机型。
xxxxxxxxxxxxxxx股份有限公司印刷车间海德堡四开五色平版印刷机操作指导书文件编号：文件版本：发放号码：受控状态：生效日期：编制：审核：批准：修订记录目录一、目的二、适用范围三、应作文件四、生产设备五、胶印简单流程图六、技术参数七、劳动安全及生产要求八、设备操作与保养1、目的本操作指导书为设备操作人员操作海德堡四开五色平版印刷机进行相关的质量检验提供工作指导。
2、适用范围本操作指导书适用于xxxxxxxxxxxxx股份有限公司海德堡四开五色平版印刷机，胶印设备。
3、应用的文件《海德堡四开五色平版印刷机使用说明书》4、生产设备德国海德堡机械有限公司所生产四开五色平版印刷机介质电压：380V 额定电流：30A频率：50HZ 气压：≥6kg/c㎡温度: 18ºC—25ºC; 相对温度:45%—65%5、胶印简单生产流程图6、技术参数6.1印刷材料：最大纸张尺寸：600*740mm （尺寸F） 530*740mm(尺寸C)最小纸张尺寸：210*350mm 最大纸张厚度：0.8mm6.2油墨/上光：6.2.1 只能够使用单张纸胶印机专用印刷油墨和上光材料。
6.2.2 上光装置中只允许使用水基分散上光液，在使用紫外线上光液时，则需要使用专手型印刷机型。
6.3 自动清洗装置使用清洗液只允许使用具有下列特性的清洗液：闪点至少达到55℃。
苯含量要低于0.1%二甲苯和混合二甲苯的仿量小于1%芳香烃物质含量（＞Cg）小于1%清洗剂中不得带有氯化烃，氯化氟代烃，共同点烯，h-已烷，二胺和酰胺。
6.4 清洗剂和溶剂：要使用其闪点至少不55℃的清洗剂和溶剂。
6.5 噪声释放量：输纸机的噪声等线为84 dB(A)输纸机控制台处的噪声等级为：82dB(A)高纸堆收纸机上的噪声等级为：83 dB(A)6.6纸堆的最大重量：输纸机重量：1000kg收纸机重量：1000kg7、劳动安全要求应遵守公司内部的劳动安全条例。
1.每天上班准备工作要作充分，了解机器的运行状态和保养情况，检查机器有无故障，确保机器处于良好技术状态。
2.接到作业通知单，仔细阅读通知内容，将作业单内印刷任务有条理排列，是否喷粉，印刷色序如何安排等，应做到心中有数。
准确输入纸张幅面大小、厚度等参数，并调整好飞达、拉规和收纸装置。
印版上机前，先检查印版的外观品质，版面是否平整、干净，擦胶是否均匀，无破损、无折痕、无划痕、无脏物和墨点等。
了解版式规格、图文内容和网点品质，再根据图文和空白面积预设置水墨文件和其他设置，然后再上机装版。
3.套印前先将版滚筒“回零”、进行预打墨，开印样印出后由助手找规矩，同时领机应检查印刷规格是否符合作业要求，并进行简单的水、墨调整，套印符合条件后，找业务主管进行校对、签字，校对完毕后，安排机组人员进行去脏和橡皮布清洗，再开印一份，检查一遍脏点，并安排在洗橡皮布后除污，及时通过CP窗和控制台进行墨区调节，调整印刷墨色并对照打样样张，清洗橡皮布后应多放过版纸，当橡皮布洁净后再进行正式印刷。
4.印刷过程中的水墨平衡控制。
水墨平衡是一个动态平衡，时刻都在变化。
如果对版面的供墨量超过平衡值，油墨在受到强力挤压之后就会向空白部分扩张，侵入空白表面造成粘脏。
反之如果对版面供水量超过平衡值，当水辊经过图文表面时，就会在图文表面留下较多的水，再经过水辊和墨辊的强力挤压，附着在图文部分的墨层深度乳化，造成印迹暗淡无光。
而且在供水量过大时，水会沿着输墨辊和串墨辊一直进入墨斗，造成大范围的油墨乳化，最终使印刷无法进行。
在印刷过程中，即使输水装置调整和操作正确，但由于受停机的影响、印刷车间温湿度的变化、机器的运行速度、油墨、纸张的种类、版面空白部位随着印刷数量的增多而使亲水性能减弱等情况的制约，也会直接影响到水墨平衡。
要想保持水墨平衡就要做到：①车间温度、湿度要稳定，因为温度的变化会引起油墨的粘度、流动性的变化，温度升高使水分蒸发，从而使水墨失去平衡。
xxxxxxxxxxxxxxx股份有限公司印刷车间海德堡四开五色平版印刷机操作指导书文件编号：文件版本：发放号码：受控状态：生效日期：编制：审核：批准：目录一、目的二、适用范围三、应作文件四、生产设备五、胶印简单流程图六、技术参数七、劳动安全及生产要求八、设备操作与保养1、目的本操作指导书为设备操作人员操作海德堡四开五色平版印刷机进行相关的质量检验提供工作指导。
2、适用范围本操作指导书适用于xxxxxxxxxxxxx股份有限公司海德堡四开五色平版印刷机，胶印设备。
3、应用的文件《海德堡四开五色平版印刷机使用说明书》4、生产设备德国海德堡机械有限公司所生产四开五色平版印刷机介质电压：380V额定电流：30A频率：50HZ气压：≥6kg/c㎡温度:18oC—25oC;相对温度:45%—65%5、胶印简单生产流程图6、技术参数6.1印刷材料：最大纸张尺寸：600*740mm（尺寸F）530*740mm(尺寸C)最小纸张尺寸：210*350mm最大纸张厚度：0.8mm6.2油墨/上光：6.2.1只能够使用单张纸胶印机专用印刷油墨和上光材料。
6.2.2上光装置中只允许使用水基分散上光液，在使用紫外线上光液时，则需要使用专手型印刷机型。
6.3自动清洗装置使用清洗液只允许使用具有下列特性的清洗液：闪点至少达到55℃。
苯含量要低于0.1%二甲苯和混合二甲苯的仿量小于1%芳香烃物质含量（＞Cg）小于1%清洗剂中不得带有氯化烃，氯化氟代烃，共同点烯，h-已烷，二胺和酰胺。
6.4清洗剂和溶剂：要使用其闪点至少不55℃的清洗剂和溶剂。
6.5噪声释放量：输纸机的噪声等线为84dB(A)输纸机控制台处的噪声等级为：82dB(A)高纸堆收纸机上的噪声等级为：83dB(A)6.6纸堆的最大重量：输纸机重量：1000kg收纸机重量：1000kg7、劳动安全要求应遵守公司内部的劳动安全条例。
注意：所有设备操作人员必须经过培训。
生产过程中无特殊情况不得退出生产界面，不得随意改动设备生产参数如需调整生产参数则必须报告当班领班或主管（助理）。
