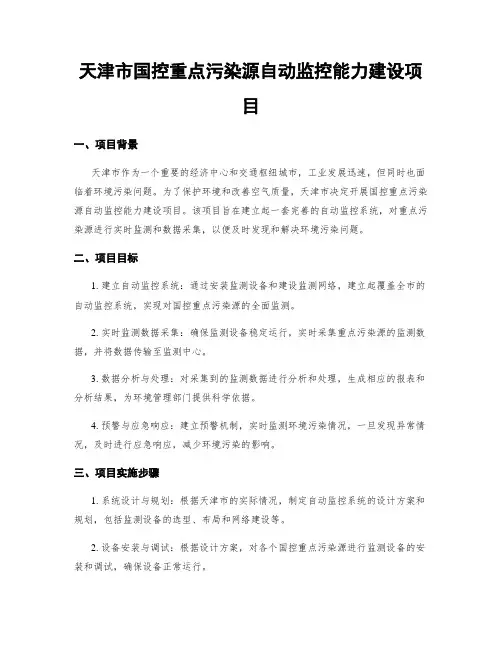

天津市国控重点污染源自动监控能力建设项目一、项目背景天津市作为一个重要的经济中心和交通枢纽城市，工业发展迅速，但同时也面临着环境污染问题。
为了保护环境和改善空气质量，天津市决定开展国控重点污染源自动监控能力建设项目。
该项目旨在建立起一套完善的自动监控系统，对重点污染源进行实时监测和数据采集，以便及时发现和解决环境污染问题。
二、项目目标1. 建立自动监控系统：通过安装监测设备和建设监测网络，建立起覆盖全市的自动监控系统，实现对国控重点污染源的全面监测。
2. 实时监测数据采集：确保监测设备稳定运行，实时采集重点污染源的监测数据，并将数据传输至监测中心。
3. 数据分析与处理：对采集到的监测数据进行分析和处理，生成相应的报表和分析结果，为环境管理部门提供科学依据。
4. 预警与应急响应：建立预警机制，实时监测环境污染情况，一旦发现异常情况，及时进行应急响应，减少环境污染的影响。
三、项目实施步骤1. 系统设计与规划：根据天津市的实际情况，制定自动监控系统的设计方案和规划，包括监测设备的选型、布局和网络建设等。
2. 设备安装与调试：根据设计方案，对各个国控重点污染源进行监测设备的安装和调试，确保设备正常运行。
3. 数据采集与传输：监测设备采集到的数据通过网络传输至监测中心，确保数据的实时性和准确性。
4. 数据分析与处理：监测中心对采集到的数据进行分析和处理，生成报表和分析结果。
5. 建立预警机制：根据监测数据，建立环境污染的预警机制，及时发现异常情况并采取相应的应急措施。
6. 完善运维体系：建立健全的设备维护和管理体系，确保监测设备的正常运行和数据的准确采集。
四、项目成果1. 环境监测能力提升：通过自动监控系统的建设，提升了天津市对国控重点污染源的监测能力，实现了对环境污染的全面监测。
2. 数据分析与报告生成：监测中心对采集到的数据进行分析和处理，生成相应的报表和分析结果，为环境管理部门提供科学依据。
3. 应急响应能力提升：建立了环境污染的预警机制，能够及时发现异常情况并采取相应的应急措施，提升了应急响应能力。

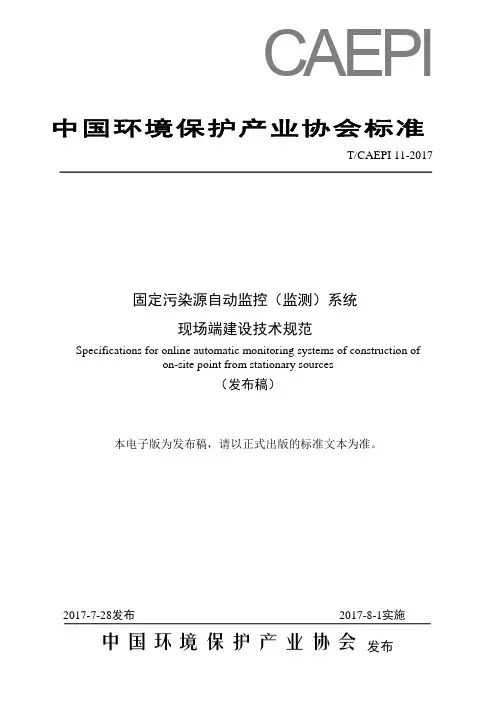

CAEPI 中国环境保护产业协会标准T/CAEPI 11-2017固定污染源自动监控（监测）系统现场端建设技术规范Specifications for online automatic monitoring systems of construction ofon-site point from stationary sources（发布稿）本电子版为发布稿，请以正式出版的标准文本为准。
2017-7-28发布2017-8-1实施中国环境保护产业协会目次前言 (I)1 适用范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 排气污染源自动监控（监测）系统现场端技术要求 (3)5 排水污染源自动监控（监测）系统现场端技术要求 (6)6 监测站房的建设要求 (9)7 监测站房内布局 (10)8 安全防护的要求 (11)9 现场安装与施工验收 (14)附录A （资料性附录）排气连续在线监测系统流速测量设备安装位置指南 (16)附录B （资料性附录）系统电气、仪表、管线、施工配管配线方法 (19)附录C （资料性附录）翻水井方式采样 (21)附录D （资料性附录）排水连续在线监测系统化学需氧量、氨氮及总磷分析仪产生的废液处理处置方法 (22)附录E （资料性目录）安装调试验收报告 (23)前言为规范固定污染源自动监控（监测）系统现场端的建设，制定本技术规范。
本技术规范规定了固定污染源自动监控（监测）系统现场端的设计、建设、安装、现场施工、安全防护和验收的相关技术要求。
本标准为首次发布。
本标准由环境保护部环境监察局提出。
本标准起草单位：湖北省环境监测中心站、武汉天虹环保产业股份有限公司、北京雪迪龙科技股份有限公司、武汉巨正环保科技有限公司、聚光科技（杭州）股份有限公司、深圳市世纪天源环保技术有限公司。
本标准主要起草人：全继宏、刘真贞、孙海林、陶骏、刘志、刘虹、罗四国、刘佳威、陈楠、田一平、赵娜、张思伟、张明、李虹杰、周发武、赵峰、郑第、郑利娟、王为、窦凯、张世杰、王治舵、彭功伟、王齐鸣、周峰、乐文志。

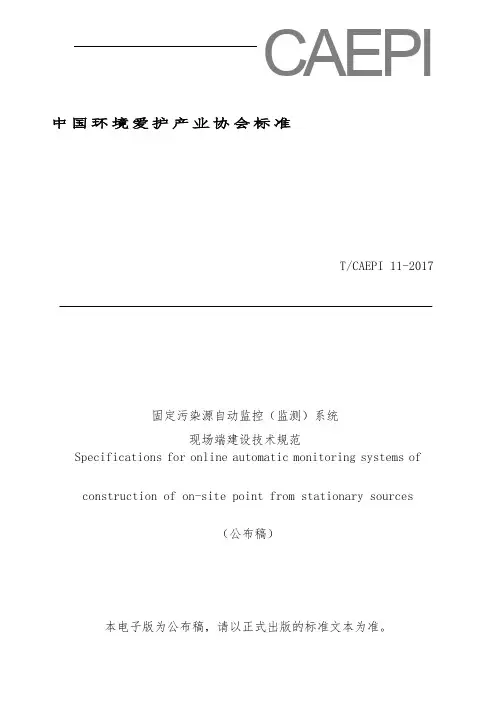

中国环境爱护产业协会标准T/CAEPI 11-2017固定污染源自动监控（监测）系统现场端建设技术规范Specifications for online automatic monitoring systems ofconstruction of on-site point from stationary sources（公布稿）本电子版为公布稿，请以正式出版的标准文本为准。
2017-7-28公布 2017-8-1实施公布中国环境爱护产业协会目次前言 (I)1 适用范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 排气污染源自动监控（监测）系统现场端技术要求 (3)5 排水污染源自动监控（监测）系统现场端技术要求 (6)6 监测站房的建设要求 (8)7 监测站房内布局 (10)8 安全防护的要求 (10)9 现场安装与施工验收 (14)附录A （资料性附录）排气连续在线监测系统流速测量设备安装位置指南 (16)附录B （资料性附录）系统电气、仪表、管线、施工配管配线方法 (19)附录C （资料性附录）翻水井方式采样 (21)附录D （资料性附录）排水连续在线监测系统化学需氧量、氨氮及总磷分析仪产生的废液处理处置方法 (22)附录E （资料性目录）安装调试验收报告 (23)前言为规范固定污染源自动监控（监测）系统现场端的建设，制定本技术规范。
本技术规范规定了固定污染源自动监控（监测）系统现场端的设计、建设、安装、现场施工、安全防护和验收的相关技术要求。
本标准为首次公布。
本标准由环境爱护部环境监察局提出。
本标准起草单位：湖北省环境监测中心站、武汉天虹环保产业股份有限公司、北京雪迪龙科技股份有限公司、武汉巨正环保科技有限公司、聚光科技（杭州）股份有限公司、深圳市世纪天源环保技术有限公司。
本标准要紧起草人：全继宏、刘真贞、孙海林、陶骏、刘志、刘虹、罗四国、刘佳威、陈楠、田一平、赵娜、张思伟、张明、李虹杰、周发武、赵峰、郑第、郑利娟、王为、窦凯、张世杰、王治舵、彭功伟、王齐鸣、周峰、乐文志。

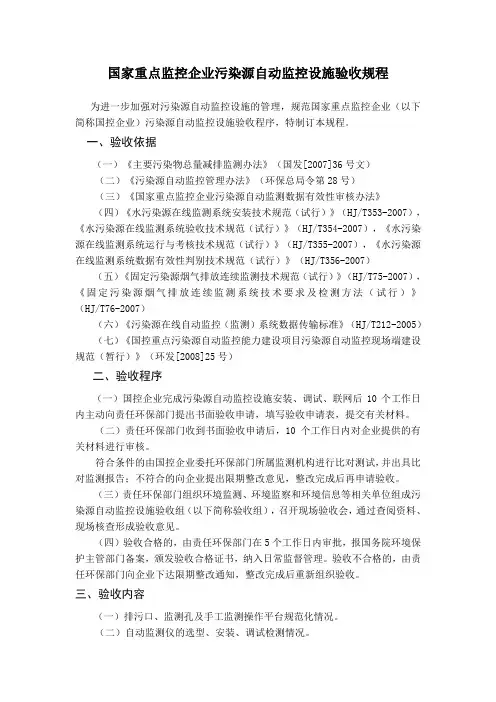

国家重点监控企业污染源自动监控设施验收规程为进一步加强对污染源自动监控设施的管理，规范国家重点监控企业（以下简称国控企业）污染源自动监控设施验收程序，特制订本规程。
一、验收依据（一）《主要污染物总量减排监测办法》（国发[2007]36号文）（二）《污染源自动监控管理办法》（环保总局令第28号）（三）《国家重点监控企业污染源自动监测数据有效性审核办法》（四）《水污染源在线监测系统安装技术规范（试行）》（HJ/T353-2007），《水污染源在线监测系统验收技术规范（试行）》（HJ/T354-2007），《水污染源在线监测系统运行与考核技术规范（试行）》（HJ/T355-2007），《水污染源在线监测系统数据有效性判别技术规范（试行）》（HJ/T356-2007）（五）《固定污染源烟气排放连续监测技术规范（试行）》（HJ/T75-2007），《固定污染源烟气排放连续监测系统技术要求及检测方法（试行）》（HJ/T76-2007）（六）《污染源在线自动监控（监测）系统数据传输标准》（HJ/T212-2005）（七）《国控重点污染源自动监控能力建设项目污染源自动监控现场端建设规范（暂行）》（环发[2008]25号）二、验收程序（一）国控企业完成污染源自动监控设施安装、调试、联网后10个工作日内主动向责任环保部门提出书面验收申请，填写验收申请表，提交有关材料。
（二）责任环保部门收到书面验收申请后，10个工作日内对企业提供的有关材料进行审核。
符合条件的由国控企业委托环保部门所属监测机构进行比对测试，并出具比对监测报告；不符合的向企业提出限期整改意见，整改完成后再申请验收。
（三）责任环保部门组织环境监测、环境监察和环境信息等相关单位组成污染源自动监控设施验收组（以下简称验收组），召开现场验收会，通过查阅资料、现场核查形成验收意见。
（四）验收合格的，由责任环保部门在5个工作日内审批，报国务院环境保护主管部门备案，颁发验收合格证书，纳入日常监督管理。
环境保护部办公厅关于印发《污染源自动监控设施现场监督检查技术指南》的通知文章属性•【制定机关】环境保护部(已撤销)•【公布日期】2012.04.11•【文号】环办[2012]57号•【施行日期】2012.04.11•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】环境保护综合规定正文环境保护部办公厅关于印发《污染源自动监控设施现场监督检查技术指南》的通知（环办[2012]57号）各省、自治区、直辖市环境保护厅（局），新疆生产建设兵团环境保护局，各环境保护督查中心：为规范污染源自动监控设施现场监督检查工作，根据《污染源自动监控设施现场监督检查办法》（环境保护部令第19号）的规定，我部组织编制了《污染源自动监控设施现场监督检查技术指南》，现印发你们，作为现场监督检查的参考依据。
二○一二年四月十一日附件：污染源自动监控设施现场监督检查技术指南（环境保护部2012年三月）目录1适用范围2术语和定义2.1 污染源自动监控设施2.2 水污染源自动监控设施2.3 烟气排放连续监测系统2.4 例行检查2.5 重点检查2.6 不正常运行2.7 弄虚作假2.8 污染源自动监控设施登记备案3监察工作依据4现场检查一般方法5污染源自动监控设施现场检查准备工作5.1 信息资料的收集5.2 现场检查装备配置5.3 现场监督检查人员要求6例行检查6.1 排污口检查6.2 采样点位检查6.3 监测站房检查6.4 擅自拆除、闲置、关停污染源自动监控设施情况检查6.5 污染源自动监控设施变更情况检查6.6 自动监控设施运行状况检查6.7 资质检查6.8 企业生产工况、污染治理设施运行与自动监控数据的相关性检查7自动监控设施不正常运行情形判别7.1 数据异常7.2 仪器参数设置异常7.3 自动监控设施状态异常8废水自动监控设施重点检查8.1 废水采样系统8.2 化学需氧量（CODCR）自动监测仪8.3 总有机碳（TOC）分析仪8.4 紫外（UV）吸收水质自动监测仪8.5 氨氮水质自动监测仪8.6 重金属自动监测仪8.7 流量计8.8 校准和校验检查9固定污染源烟气自动监控设施重点检查9.1 采样单元9.2 分析单元（二氧化硫与氮氧化物）9.3 分析单元（颗粒物）9.4 分析单元（烟气参数）9.5 校准和校验检查10数据采集传输仪器重点检查10.1 仪器参数检查10.2 线路连接检查10.3 数据传输检查11监察报告11.1 基本信息11.2 现场监察情况11.3 处理建议附录A 污染源自动监控设施例行检查表附录B 污染源自动监控设施采样单元重点检查表附录C 化学需氧量（CODCR）污染源自动监控设施重点检查表附录D 总有机碳（TOC）污染源自动监控设施重点检查表附录E 紫外（UV）吸收水质自动监测仪重点检查表附录F 氨氮污染源自动监控设施重点检查表附录G 重金属污染源自动监控设施重点检查表附录H 流量计重点检查表附录I CEMS污染源自动监控设施重点检查表附录J 数据采集传输仪器重点检查表附录K 污染源自动监控设施现场监督检查流程图前言本指南介绍了污染源自动监控设施现场监督检查工作的内容和方法，适用于受各级环境保护行政主管部门委托行使污染源自动监控设施现场监督检查职责的机构对污染源自动监控设施实施的现场监督检查工作。
附件三：国控重点污染源自动监控能力建设项目污染源监控现场端建设规范（暂行）为配合“污染源减排三大体系能力建设”项目的顺利进行，规范国控重点污染源自动监控仪器设备的选型、安装和验收，保证污染源现场监测数据准确可靠，特作以下规定。
一、适用范围根据《国控重点污染源自动监控能力建设项目建设方案》，对国家环保总局发布的国家重点监控企业名单内的国控重点污染源：1、CODCr排放量占全国污染负荷65%以内的，应在主要排放口安装COD/TOC 在线自动监测仪、污水流量计、数据采集传输仪。
在此基础上可安装pH在线监测仪、氨氮在线自动监测仪、等比例采样器、视频监控设备等。
2、SO2排放量占全国污染负荷65%以内的，应在主要排放口安装SO2连续在线监测系统、流速等烟气参数连续自动监测系统、数据采集传输仪。
在此基础上可安装烟尘、颗粒物、NOX等污染物在线自动监测系统、视频监控设备等。
此外，根据本地区地域、行业的特点与需求，可安装总磷、总氮、水中油、重金属等自动在线监测仪。
对于其他重点污染源，可参照国控污染源标准执行。
二、仪器要求所有安装于监控现场端的自动监控仪器设备，必须是通过国家环境保护总局环境监测仪器质量监督检验中心适用性检测合格，并在有效期内的产品。
1、COD/TOC在线自动监测仪污染源COD在线自动监测仪性能指标应符合《环境保护产品技术要求化学需氧量（CODCr）水质在线自动监测仪》（HJ/T377-2007）相关要求。
COD在线自动监测仪应包括采样单元、样品预处理与计量单元、消解单元以及数据处理与传输单元等。
污染源COD在线自动监测仪须选用氧化原理的仪器，主要包括：重铬酸钾氧化-光度测量法、重铬酸钾氧化-库仑滴定法、燃烧氧化-红外测量法、氢氧基氧化-电化学测量法等。
对于非重铬酸钾氧化原理的仪器，应根据现场污水排放状况，在与《 GB11914-89 水质化学需氧量的测定重铬酸盐法》方法比对基础上，做好COD工作曲线，并应根据排污企业的生产工艺、污水组分的变化，及时调整COD 工作曲线。
关于规范国家重点监控企业在线自动监控运行管理的通知第一篇：关于规范国家重点监控企业在线自动监控运行管理的通知酒环发【2010】101号关于规范国家重点监控企业在线自动监控设备运行管理的通知各国家重点监控企业：国家重点监控企业（以下简称国控企业）在线自动监控设备的安装、验收和自动监测数据有效性审核工作是“十一五”主要污染物减排监测体系建设考核的重要内容，为顺利完成我市污染物减排监测体系建设任务，进一步规范国控企业在线自动监控设备的运行管理，现将有关事项通知下：一、按时完成在线监控设备的安装，及时申请验收。
1、国控企业必须按照环保部门要求的时限，按照《国控重点污染源自动监控能力建设项目污染源监控现场端建设规范》（环发【2008】25号）安装在线监控设备。
2、自动监控设备完成安装调试，经试运行正常的要及时申请验收，验收程序按照《甘肃省污染源自动监测系统现场端竣工验收管理办法》规定执行，企业提交的验收申请报告应附有以下资料：⑴污染源在线监测系统设备明细表（包括设备名称、规格型号、生产单位、安装单位、监测因子、工作原理等）⑵在线设备安装调试与试运行报告⑶市环境监测站出具的比对监测报告二、按时提交自检报告，主动配合自动监测数据有效性审核工作。
国控企业污染源自动监测设备验收合格后，其正常运行提供的监测数据在三个月内认定为有效数据，超过三个月必须进行自动监测数据有效性审核。
国控企业对污染物自动监测设备进行自检并提交自检报告，是自动监测数据有效性审核的一部分。
自动监控设备通过验收的国控企业在运行一个季度后，每季度第一个月前5个工作日内需向市环保局提交上一季度污染源自动监测设备日常运行自检报告，并填写自动监测数据有效性审核企业自查表（见附件）。
自检报告包括污染源自动监测数据准确性分析、数据缺失和异常情况说明以及企业生产情况等。
企业在初次提交自检报告时，要提交以下材料：⑴环保部门关于安装污染源自动监控设施批复的文件（复印件）⑵排污口规范化及点位确认文件（复印件）⑶安装调试与试运行报告⑷联网报告⑸环境监测仪器质量监督检验中心适用性检验报告⑹设备仪器生产厂设备使用说明书⑺相关管理制度（仪器设备操作、使用和维护规程；岗位责任制，定期校验制度；设备故障预防与处理制度）⑻不具备自运行能力的企业需提供与第三方运营签订的委托运营合同⑼监控设备与数据采集仪的通讯协议⑽自动监控设备在企业排污口设计、安装技术文件资料（自动监测设备布置图，管线布置图和数据采集及自动控制图）⑾产品的生产工艺流程图和排污节点图、污染治理工艺流程图和排污管线布置图。
国控重点污染源自动监控项目污染源监控现场端建设规范
（暂行）
为配合“污染源减排三大体系能力建设”项目的顺利进行，规范国控重点污染源自动监控仪器设备的选型、安装和验收，保证污染源现场监测数据准确可靠，特作以下规定。
一、安装配备标准
1、根据国家环境保护总局发布的国家重点监控企业名单，CODCr排放量占全国污染负荷65%以内的，须安装COD在线自动监测仪、污水流量计、数据采集传输仪。
可选择安装pH在线监测仪、等比例采样器、视频监控设备等。
2、根据国家环境保护总局发布的国家重点监控企业名单，二氧化硫排放量占全国污染负荷65%以内的，须安装二氧化硫连续在线监测系统，流速等烟气参数连续自动监测系统、数据采集传输仪。
可选择安装颗粒物、NOX等污染物在线自动监测系统和视频监控设备。
二、在线监测仪器设备技术要求
所有安装于监控现场端的自动监控仪器设备，必须是通过国家环境保护总局环境监测仪器质量监督检验中心适用性检测合格，并在有效期内的产品。
1、COD在线自动监测仪
污染源COD在线自动监测仪性能指标应满足《HBC6-2001化学需氧量（CODCr）水质在线自动监测仪》相关要求。
COD在线自动监测仪主要包括采样单元、样品预处理与计量单元、消解单元以及数据处理与传输单元等。
污染源COD在线自动监测仪须选用氧化原理的仪器，主要包括：重铬酸钾氧化-光度测量法、重铬酸钾氧化-库仑滴定法、燃烧氧化-红外测量法、氢氧基氧化-电化学测量法等。
对于非重铬酸钾氧化原理的仪器，由于现场比对工作量较大，应根据现场污水排放状况，慎重选择。
2、污染源烟气排放二氧化硫连续在线监测系统
污染源烟气排放二氧化硫连续在线监测系统(含流速、含氧量、湿度、温度、压力等烟气参数)应满足《HJ76-2007固定污染源烟气排放连续监测系统技术要求及检测方法》相关要求。
污染源烟气排放二氧化硫的在线自动监测系统按取样方式可选择释稀抽取式、直接抽取式和直接测量式，按二氧化硫分析原理可选择紫外荧光、非分散红外、非分散紫外、紫外差分吸收（DOAS）或定电位电解测量技术。
3、污水流量计
流量计应满足《HJ/T 15-1996 超声波明渠污水流量计》和《CJ/T 3017-93 浅水水流量计》相关要求。
4、数据采集传输仪
电气指标符合《HCRJ039-1998 污染治理设施运行记录仪认定技术条件》，数据指标符合《HJ/T212-2005污染源在线自动监控（监测）系统数据传输标准》。
数据采集传输仪相关要求详见附件。
三、现场安装
1、COD在线自动监测仪
COD在线自动监测仪的安装应符合《HJ/T353-2007水污染源在线监测系统安装技术规范》相关要求。
（1）监测站房
监测用房面积不小于7m2；监测用房与排污口采样点距离不宜大于50米；应安装空调，并保证环境温度：0℃～40℃，相对湿度在90%以下。
站房内供电电压应符合AC 220V±10%，频率50 Hz。
监测用房必须有完善、规范的接地装置和避雷措施。
（2）污水排放口要求
排污口应满足总局关于《排污口规范化整治技术要求（试行）》（《关于印发排污口规范化整治试点工作验收标准和技术要求的通知》（环监[1996]470号）。
排污口应按照《明渠堰槽流量计（JJG 711-90）》或《超声波明渠污水流量
计（HJ/T 15-1996）》的有关要求安装污水流量计，以便测量污水排放流量。
（3）污水采样系统安装要求
采样系统应保证采集有代表性的水样，将水样无变质地输送至在线监测仪器取样分析或采样器采样保存。
采样系统应尽量设在流路的中央部，采水的前端设在顺水流方向(减少采水部前端的堵塞)。
对于漂浮物较多的污水可采用10～20目的金属筛网阻隔，避免漂浮物堵塞采样口。
测量合流排水时，在合流后充分混合的场所采水。
采样系统取水位置应在排污口采样断面的中心。
采样点水位不应小于0.5m，当一般水深大于1m 时，应在表层下1/4 深度处采样；水深小于1m 时，在水深的1/2 处采样,并应设置成可随水面的涨落而上下移动的形式。
并应同时设置人工采样口和供自动采样器采样的采样口，以便做比对试验，保证数据的正确性和可比性。
采样系统的构造必须保障在0℃以下可以工作并不至被损坏，有必要的防冻和防腐设施。
采样取水管材料应对所监测项目没有干扰，并且耐腐蚀。
取水管应能保证监测仪所需的流量，采样管路应采用优质的硬质PVC或PPR管材，严禁使用软管做采样管。
（4）水质在线监测仪安装
仪器安装位置应避开腐蚀性气体、较强的电磁干扰和振动。
现场在线监测仪应落地安装，或壁挂式安装，并有必要的防震措施，保证设备安装牢固稳定。
在仪器周围应留有足够的空间，以方便仪器的维护。
现场监测仪到数据采集器的电缆连接应可靠稳定，信号传输距离应尽可能缩短，以减少信号损失。
各种电缆和管路应加护管辅在地下或空中架设，空中架设电缆应附着在牢固的铁轨(或铝轨)上，并在电缆和管路上，以及电缆和管路的两端作上明显的标识。
现场监测仪工作所必需的高压气体钢瓶，必须稳固固定在监测用房的墙上，防止钢瓶跌倒。
（5）废液回收
对于重铬酸钾氧化原理的COD在线自动监测仪器所产生的废液应予以回收并按相关规定集中处理。
2、二氧化硫CEMS
二氧化硫CEMS（含烟气参数）的安装应符合《固定污染源烟气排放连续监测技术规范》（HJ/T 75-2007）中第六条的要求。
（1）监测站房
监测站房面积和高度应能满足维护的需要。
原则上面积一般不小于2.5×2.5平方米，房顶最低处高度不低于2.2米。
站房必须可靠接地并具有避雷措施。
站房内应安装空调，并保证环境温度：5℃～40℃；相对湿度：≤85%。
站房内供电电压应符合：AC 220V±10%，频率50 Hz。
（2）维护和取样平台
为便于CEMS的维护、运行和标准分析方法取样比对，需设置永久、安全、便于采样、测试的操作平台。
操作平台应符合《固定污染源排气中颗粒物测定与气态污染物采样方法》（GB/T16157—1996）中4.2.3的要求。
操作平台宽度（平台外侧至烟囱/烟道的距离）与长度应能保证标准分析方法采样枪正常方便操作。
操作平台与地面之间应易安全通行，当设置之字形楼梯、分段爬梯时，爬梯宽度应不小于0.9米。
（3）标准分析方法取样孔
为便于CEMS的定期比对和校验，CEMS取样点位处必须具有标准分析方法取样孔，标准分析方法取样孔的位置应满足《固定污染源排气中颗粒物测定与气态污染物采样方法》（GB/T16157—1996）中4.2.1和4.2.2的要求。
