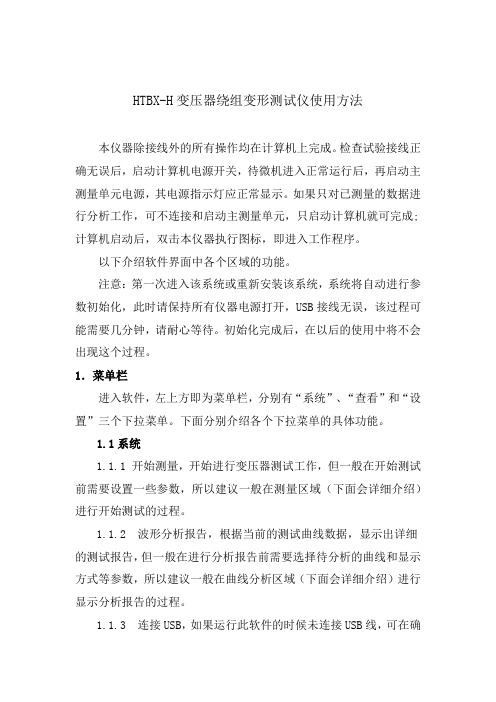

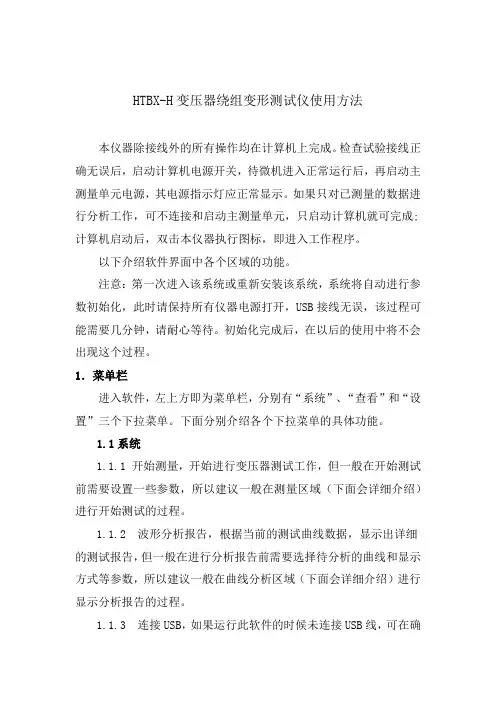

HTBX-H变压器绕组变形测试仪使用方法本仪器除接线外的所有操作均在计算机上完成。
检查试验接线正确无误后，启动计算机电源开关，待微机进入正常运行后，再启动主测量单元电源，其电源指示灯应正常显示。
如果只对已测量的数据进行分析工作，可不连接和启动主测量单元，只启动计算机就可完成;计算机启动后，双击本仪器执行图标，即进入工作程序。
以下介绍软件界面中各个区域的功能。
注意：第一次进入该系统或重新安装该系统，系统将自动进行参数初始化，此时请保持所有仪器电源打开，USB接线无误，该过程可能需要几分钟，请耐心等待。
初始化完成后，在以后的使用中将不会出现这个过程。
1．菜单栏进入软件，左上方即为菜单栏，分别有“系统”、“查看”和“设置”三个下拉菜单。
下面分别介绍各个下拉菜单的具体功能。
1.1系统1.1.1 开始测量，开始进行变压器测试工作，但一般在开始测试前需要设置一些参数，所以建议一般在测量区域（下面会详细介绍）进行开始测试的过程。
1.1.2 波形分析报告，根据当前的测试曲线数据，显示出详细的测试报告，但一般在进行分析报告前需要选择待分析的曲线和显示方式等参数，所以建议一般在曲线分析区域（下面会详细介绍）进行显示分析报告的过程。
1.1.3 连接USB，如果运行此软件的时候未连接USB线，可在确认USB线已连接和测试仪器已通电的情况，选择此项目重新进行连接。
建议在确认USB线已连接和测试仪器已通电之后，再运行本软件。
1.1.4 自校，对本仪器进行自我校准，一般仪器出厂前已经校准完毕，所以不建议使用本项目。
（此项目有密码保护，不必担心会误操作。
）1.1.5 退出系统，使用完毕可以选择此项目离开。
1.2查看1.2.1 X轴平均坐标系，此项目只在分析历史曲线时候有效，使用后，历史测试曲线的频率点分布采用均匀分布情况。
1.2.2 X轴对数坐标系，此项目只在分析历史曲线时候有效，使用后，历史测试曲线的频率点分布采用对数分布情况。
变压器综合测试仪快速操作指南一、安全说明 (2)1.1操作者注意事项 (2)1.2一般安全说明 (2)二、仪器检查 (3)三、仪器简要介绍 (3)3.1前面板说明 (4)3.2后面板说明 (7)四、扫描盒简要介绍 (9)4.120PIN/24PIN扫描盒说明 (10)4.248PIN/50PIN扫描盒说明 (12)4.396PIN扫描盒说明 (14)4.4多脚位扫描盒说明： (16)五、变压器单组测试操作指南 (18)六、变压器扫描测试操作指南 (22)七、联系我们 (31)-1-公司声明本说明书所描述的可能并非仪器所有内容，常州市优策电子科技有限公司有权对本产品的性能、功能、内部结构、外观、附件、包装物等进行改进和提高而不作另行说明！由此引起的说明书与仪器不一致的困惑，可通过封面的地址与我公司进行联系。
一、安全说明1.1操作者注意事项尊敬的用户，本产品的设计和制造采用世界最先进的技术和生产工艺，全面保证产品的质量和可靠性。
但是，特别是非专业人士的操作或者非常规使用会存在潜在的危险。
特别声明：只有经过常州市优策电子科技有限公司授权的人员才能执行维修操作。
1.2一般安全说明●本产品电源线须要国家认可。
●本产品使用电源须接地可靠，否则会对测试产生影响。
●本产品电源开关处于“ON”状态时，请勿直接插拔电源线。
●若被测件带电，须进行可靠放电后再使用本仪器测试。
●请勿私自开盖操作。
●怀疑本产品出现故障时，请勿盲目操作，可联系本公司维修人员。
●使用本产品有问题时，可联系本公司技术支持（须提供产品序列号）。
●保持产品的清洁与干燥，请勿在潮湿环境下或易燃易爆环境下操作本产品，并保持适当的通风。
-2-二、仪器检查●收到产品如发现包装严重损坏，请先保留，直到产品整机和附件测试正常。
●检查整机，若发现仪器损坏，请与负责此业务的经销商或本公司联系。
●检查附件，请根据装箱单检查附件，若发现附件缺失或损坏，请与负责此业务的经销商或本公司联系。

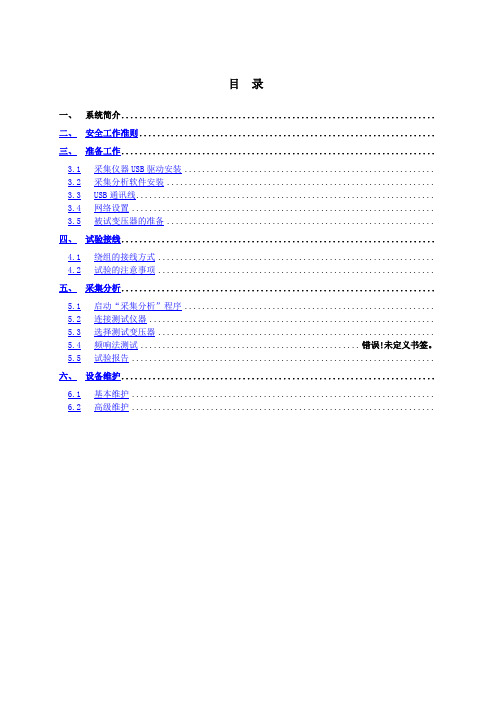

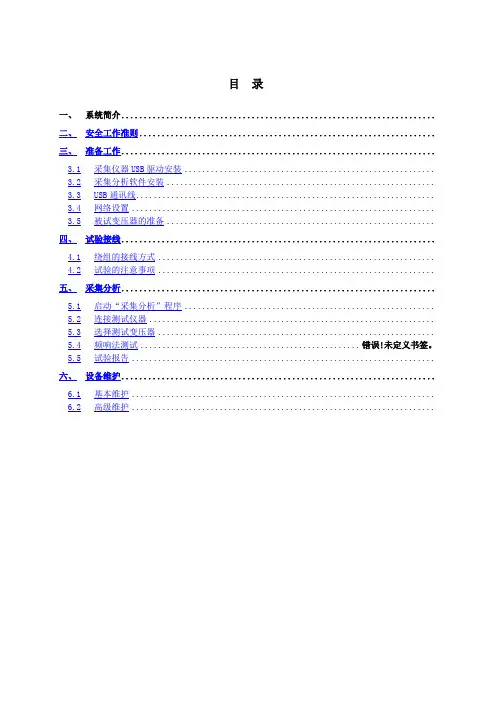

目录一、系统简介......................................................................二、安全工作准则..................................................................三、准备工作......................................................................3.1采集仪器USB驱动安装.........................................................3.2采集分析软件安装.............................................................3.3USB通讯线....................................................................3.4网络设置.....................................................................3.5被试变压器的准备.............................................................四、试验接线......................................................................4.1绕组的接线方式...............................................................4.2试验的注意事项...............................................................五、采集分析......................................................................5.1启动“采集分析”程序.........................................................5.2连接测试仪器.................................................................5.3选择测试变压器...............................................................5.4频响法测试.................................................. 错误!未定义书签。
变压器绕组变形综合测试仪低压电抗法部分操作说明HZBX-V变压器绕组变形综合测试仪由测量部分及分析软件部分组成，测量部分是由信号生成及信号测量组成，分析部分由笔记本电脑安装专用软件完成，测量部分通过网线（或USB线）与笔记本电脑连接。
仪器的用途及特点本仪器可进行电抗法绕组变形测试即低进行电压的短路阻抗测试；仪器也可用于变压器空载损耗以及负载损耗等参数测试。
在变压器出厂前及大修期间，变压器的空载、负载实验是变压器厂商及供电、用电部门检测变压器质量，降低供电损耗的重要实验项目。
根据客户实际需求及现场实验条件，由我公司自主研制的变压器参数测试仪，具有测试数据准确、可靠，人机界面对话直观，操作简便，携带方便等性能特点，是变压器特性测试的更新换代产品，更是电力部门及变压器厂家的理想检测设备。
仪器内部采用先进的多路A/D同步交流采样及数字信号处理技术，成功的解决了多路信号在市电条件下同步测量和计算的难题；可完全取代传统仪表使用，从而大大提高工作效率,减轻劳动强度。
本仪器通过计算机接口操控测量，采集数据。
2、性能概述2.1该仪器可通过计算机控制测试及显示数据。
2.2空载或负载测试数据在屏幕上一次全部显示；负载损耗数据不需人为换算，屏幕上直接显示根据绝缘的耐热等级需校正到的参考温度条件下负载损耗值；空载测试时，具有三相平均电压大于400V（二次电压)自动锁存功能，且能随时锁存、解锁数据。
2.3当测试电流≤200A，测试电压≤250V（相电压）时，该仪器可直接测试。
允许短时超载不大于量程的20%。
如需更大测试电流或电压，可外接CT或PT。
2.4数字同步跟踪锁定，全部数据均在同一周期内同步测量，保证在市电条件下测量结果的准确性和合理性。
2.5在仪器允许的测量范围内可直接测量，超出测量范围时可外接一次电压互感器或电流互感器。
3、面板及各键功能介绍l 输入A（黄色接线柱）、B（绿色接线柱）、C（红色接线柱）：连接三相功率调压器输出端。
以下是SX系列变压器绕组变形测试仪（频响法）使用详解：电力行业标准：DL/T911-2016(代替DL/T911-2004)变压器绕组变形测试仪别称：电力变压器绕组变形测试仪、变压器绕组变形检测仪、变压器绕组变形测量仪、变压器绕组变形分析仪一、试验目的：检测变压器绕组是否发生扭曲，鼓包或位移等变形。
绕组变形一般指电力变压器绕组在短路电流冲击或在运输过程中遭受冲撞时，在电动力或机械力作用下发生的轴向或径向尺寸变化。
二、被试品：66kV—500kV电压等级变压器三、接线：1、红色钳的红绿色航插接设备“激励”和“参考”，为操作的“注入”端，2、黄色钳的黄色航插接设备“响应”，为操作的“测量”端；3、黑色钳接变压器地排；4、设备本体接地；5、红色钳接变压器注入，黄色钳接变压器测量；6、红色钳和黄色钳接变压器哪一端在操作时设备有提示。
（详情点击进入官网或来电咨询）四、操作说明：1、接好线后，进入响应测试，新建一次实验用来保存和分析实验数据，进入“新建”后，开始设置实验参数。
（白色框内设置项请依据被试品与现场环境填写）2、“接线套管”设置切换点选右侧按钮，一般根据被试变压器的实际情况来选择，以下图变压器为例,变压器联结组别为YND11,可以看出高压侧有中性点，低压侧没有中性点，接线套管我们选用高压侧“ABCO”，低压侧“abc”来进行测试。
3、“测试频段”默认为1K~1 MHZ_1.0 即测试频段为1KHZ 到1000KHZ 每1KHZ 记录一次，“输出电压”一般选20.0Vpp 输出电压越高，准确度越高。
4、点击确定进入实验操作界面按界面下方第一项接线，红色钳注入，黄色钳测试，点击“测量”,设备开始采集，结束后根据设备提示更换测量绕组继续测量。
5、结束后点击“保存”并返回，进入“数据分析”6、点选“数据组一”或“数据组二”一次最多打开两组保存的数据，然后点击“线性”或“对数”，以不同方式观察测量结果，点击“分析”设备自动分析所测数据是否合格，即变压器绕组三相一致性是否良好，以做出变压器绕组是否变形的结论。
变压器变比组别测试仪操作注意事项变压器操作规程变压器变比组别测试仪由主机和配件箱两部分构成，其中主机是仪器的核心，全部的电气部分都在主机内部，其外箱接受高强度铝合金机箱，坚固耐用，配件箱用来放置测试变压器变比组别测试仪由主机和配件箱两部分构成，其中主机是仪器的核心，全部的电气部分都在主机内部，其外箱接受高强度铝合金机箱，坚固耐用，配件箱用来放置测试导线及工具。
变压器变比组别测试仪大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，宽温液晶带亮度调整，可适应冬夏各季。
仪器工作时，假如显现液晶屏显示紊乱，按全部按键均无响应，或者测量值与实际值相差很远，请按复位键或者关掉电源再重新操作。
那变压器变比组别测试仪在操作过程中需要注意哪些安全措施？1、使用变压器变比组别测试仪前确定要认真阅读本操作说明书。
2、仪器的操应具备一般电气设备或仪器的使用常识。
3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射场所使用。
4、仪表应避开猛烈振动。
5、对变压器变比组别测试仪的维护和修理、护理和调整应由专业人员进行。
6、测试线夹的黄、绿、红分别对应变压器的A、B、C不要接错。
7、高、低压电缆不要接反。
8、测单相变压器时只使用黄色和绿色线夹，不要用错，不用的测试夹要悬空。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
高压试验变压器的种类高压试验变压器分为油浸式试验变压器，充气式试验变压器，干式试验变压器三种。
油浸式高压试验变压器：容量大，价格便宜，维护和修理便利，主流产品，但随着容量的增大，设备体积也会加添，由于是油浸式的，所以比较简单脏，但使用年限长。
变压器绕组变形测试仪安全操作及保养规程1. 引言变压器绕组变形测试仪是一种用于检测变压器绕组变形程度的仪器。
为了确保操作人员的安全以及延长设备的使用寿命，本文档旨在提供变压器绕组变形测试仪的安全操作及保养规程。
通过正确的操作和定期的保养，可以保证该设备的正常运行和准确的测试结果。
2. 安全操作规程2.1 操作前准备•在正式操作设备之前，操作人员必须经过相关知识培训，并了解设备的结构和工作原理。
•操作人员必须穿戴好个人防护装备，包括安全帽、防护眼镜、防护手套等。
•确保测试仪的电源线与设备插座连接牢固，不得使用损坏的电源线。
•检查仪器表面是否有损坏或异物，如发现任何问题应及时通知维修人员进行处理。
2.2 操作步骤1.启动设备之前，确保所连接的电路处于断开状态。
检查测试仪是否处于正常的工作状态，如指示灯是否亮起，显示屏是否正常显示。
2.将待测变压器的绕组连接至变压器绕组变形测试仪，确保连接稳固，并检查是否存在短路或接触不良等问题。
3.配置仪器的测试参数，包括测试通道、测试电流和测试时间等，根据需要进行相应的设定。
4.打开测试仪的电源开关，并根据设备的工作原理和操作说明进行操作。
5.观察测试仪是否正常运行，注意观察显示屏上的测试结果，确保数据的准确性。
6.完成测试后，应及时关闭测试仪的电源开关，断开待测变压器的连接。
7.对测试仪进行必要的清洁工作，确保设备表面干净整洁。
2.3 安全注意事项•操作人员在操作设备时必须保持专注，禁止饮酒、吸烟等可能导致操作失误的行为。
•在连接待测变压器时，禁止任何人触摸带电的部分，以免触电事故的发生。
•操作人员在操作设备时应保持双手干燥，禁止湿手进行操作。
•在操作设备期间，禁止将金属物品或导电物品放置在设备上，以免导致短路或触电。
•在设备故障或异常情况下，应立即停止使用，并通知维修人员进行检修。
3. 保养规程3.1 日常保养•定期检查测试仪的电源线和连接线是否完好，如发现损坏应及时更换。
变压器绕组变形测量仪标准说明书安全事项非专业人员请勿拆开维修，以免触电及扩大故障范围！请勿拆下仪器的盖板：以免产生电击危险警告！为避免伤害人身及设备，使用测试仪前请先阅读“安全须知”和“警告”以及“注意”等相关资料的内容。
安全须知请遵循本手册的说明使用本测试仪，否则测试仪所提供的保护可能会受到损坏。
本手册中，警告是指对使用者构成危险的情况或操作。
小心是指对测试仪或被试变压器可能造成损坏的情况或操作。
注意是指对测试结果可能造成误差的情况或操作。
安全工作准则请参阅安全须知资料，并遵循下列说明的安全工作准则。
警告、小心和注意！为了避免人身伤害，同时为避免测试仪或被试变压器受到损坏，请遵循以下准则进行操作：使用前，请先检查测试仪的外观，检查电源开关位置是否在“关”的位置、各接线端子是否正常。
测试仪的“接地”没有连接正确前，请不要开始绕组变形测试。
试验前应将被试变压器线端充分放电。
绕组变形测试应在解开变压器所有引线(包括架空线、封闭母线和电缆)的前提下进行，并使这些引线尽可能的远离变压器套管(周围接地体和金属悬浮物需离开变压器套20cm以上)，尤其是与封闭母线连接的变压器。
测试时必须正确记录分接开关的位置。
应尽可能将被试变压器的分接开关放置在第1分接，特别对有载调压变压器，以获取较全面的绕组信息。
对于无载调压变压器，应保证每次测量在同一分接位置，便于比较。
变压器铁心必须与外壳可靠接地。
测试仪外壳、测量阻抗外壳必须与变压器外壳可靠接地。
应保证测量阻抗的接线钳与套管线夹紧密接触。
如果套管线夹上有导电膏或锈迹，必须使用砂布或干燥的棉布擦拭干净。
目录一、仪器概述 (3)二、主要技术特点 (4)三、主要技术参数 (5)扫描方式 (5)其他技术参数 (5)四、使用特点 (6)五、仪器使用方法 (7)仪器面板介绍 (7)变压器的几种常用检测接线方式 (7)六、三相Yn形测量接线 (8)七、三相Y形测量接线 (9)八、三相△形测量接线 (11)九、单相X、Y、Z测量接线 (12)十、测试软件界面介绍 (14)十一、测试软件使用流程 (16)十二、试验程序及注意事项 (17)十三、变压器绕组变形试验作业指导书 (17)一、仪器概述变压器绕组变形频率响应测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。
英文回答：The procedure for employing a transformer turns ratio test setis as follows. Initially, it is imperative to ensure that the test setis powered off and grounded in a proper manner beforemencement of its utilization. Subsequently, the test set is to be connected to the transformer under examination by attaching the leads to the primary and secondary windings. Following this, the test set is to be powered on, and the applicable test mode for the type of transformer is to be selected. Uponpletion of the test, it is essential to power off the test set and disconnect it from the transformer. Finally, the test results are to be meticulously recorded and subsequentlypared to the anticipated ratio for the transformer.使用变压器转弯比测试集的程序如下。
最初，必须确保在使用试验装置之前，以适当方式启动试验装置。
随后，试验套件要与正在检查的变压器连接，将导线附着到一级和二级风切变器上。
在此之后，测试集将启动动力，并选择适用于变压器类型的测试模式。
DCBX-H变压器绕组变形测试仪使用说明书摘要产品型号：DAXZ系列产品名称：变压器绕组变形测试仪参考标准：DL/T911-2004生产厂家：武汉鼎升电力自动化有限责任公司参考阅读：/301/仪器概述：DCBX-H变压器绕组变形测试仪属于电力变压器的内部结构故障检测的必备工具1.该变压器绕组变形测试仪具有高分辨dB值测量2.该绕组变形测试仪具有高速、高集成化微处理器3.DDS专用数字高速扫频技术(美国)关键词电力变压器绕组变形测试仪、变压器绕组变形检测仪、变压器绕组变形测量仪、变压器绕组变形分析仪、绕组变形测试声明版权所有© 2014武汉鼎升电力自动化有限责任公司本使用说明书所提及的商标与名称，均属于其合法注册公司所有。
本使用说明书受著作权保护，所撰写的内容均为公司所有。
本使用说明书所提及的产品规格或相关信息，未经许可，任何单位或个人不得擅自仿制、复制、修改、传播或出版。
本使用说明书所提到的产品规格和资讯仅供参考，如有内容更新，恕不另行通知。
可随时查阅我公司官网：本使用说明书仅作为产品使用指导，所有陈述、信息等均不构成任何形式的担保。
服务承诺感谢您使用鼎升电力公司的产品。
在您初次使用该仪器前，请您详细地阅读此使用说明书，以便正确使用仪器，充分发挥其功能，并确保安全。
我们深信优质、系统、全面、快捷的服务是事业发展的基础。
经过多年的不断探索和进取，我们形成了“重客户、重质量"的服务理念。
以更好的产品质量，更完善的售后服务，全力打造技术领先、质量领先、服务领先的电力试验产品品牌企业。
构建良好的市场服务体系，为客户提供满意的售前、售后服务！安全要求为了避免可能发生的危险，请阅读下列安全注意事项。
本产品请使用我公司标配的附件。
防止火灾或电击危险，确保人生安全。
在使用本产品进行试验之前，请务必详细阅读产品使用说明书，按照产品规定试验环境和参数标准进行试验。
使用产品配套的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
产品输入输出端子、测试柱等均有可能带电压，试验过程中在插拔测试线、电源插座时，会产生电火花，请务必注意人身安全！请勿在仪器无前（后）盖板的情况下操作仪器/仪表。
试验前，为了防止电击，接地导体必须与真实的接地线相连，确保产品正确接地。
试验中，测试导线与带电端子连接时，请勿随意连接或断开测试导线。
试验完成后，按照操作说明关闭仪器，断开电源，将仪器按要求妥善管理。
若产品有损坏或者有故障时，切勿继续操作，请断开电源后妥善保存仪器，并与鼎升电力公司售后服务部联系，我们的专业技术人员乐于为您服务。
请勿在潮湿环境下使用仪器。
请勿在易爆环境中使用仪器（防爆产品除外）。
请保持产品表面清洁，干燥。
产品为精密仪器，在搬运中请保持向上并小心轻放。
联系方式武汉鼎升电力自动化有限责任公司地址：武汉市东湖新技术开发区光谷大道62号光谷总部国际2-308#销售：（027）87875698售后：（027）87180938传真：（027）87607629邮箱：whdsepa@官网：目 录第一章：概述 (5)第二章：主要技术特点 (6)第三章：主要技术参数 (6)第四章：使用特点 (7)第五章：面板结构 (9)第六章：三相Yn形测量接线 (10)第七章：三相Y形测量接线 (12)第八章：三相△形测量接线 (13)第九章：单相X、Y、Z测量接线 (15)第十章：PC测试软件的安装 (17)第十一章：PC测试软件的使用界面 (21)第十二章：PC测试软件使用流程 (27)第十三章：一体机测试软件界面介绍 (32)第十四章：一体机测试软件使用流程 (36)第十五章：试验程序及注意事项 (38)第十六章：装箱清单 (38)第一章：概述DCBX -H变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。
变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。
因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。
变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。
进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。
并根据响应分析方法研制开发的变压器绕组测试仪，就是这样一种新颖的变压器内部故障无损检测设备。
它适用于63kV～500kV电力变压器的内部结构故障检测。
变压器绕组变形测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势，来确定变压器内部绕组的变化程度，进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。
对于运行中的变压器而言，无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断。
当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、事故后分析和维护检修提供更为精确有力的依据。
变压器绕组变形测试仪由笔记本电脑及单片机构成高精度测量系统,结构紧凑，操作简单，具有较完备的测试分析功能，对照使用说明书或经过短期培训即可自行操作使用。
第二章：主要技术特点1．采集控制采用高速、高集成化微处理器。
2．笔记本电脑与仪器之间通信USB接口。
3．使用高速微处理器与测量仪器一体化，在测量现场也可不需使用移动电脑。
4．硬件机芯采用DDS专用数字高速扫频技术(美国)，通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。
5．高速双通道16位A/D采样(现场试验改变分接开关，波形曲线有明变化)。
6．信号输出幅度软件调节，最大幅度峰值±10V。
7．计算机将检测结果生成电子文档(Word)。
8．仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式。
9．幅频特性符合国家关于幅频特性测试仪的技术指标。
横坐标（频率）具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，用户可根据实际需要选用。
10．检测数据自动分析系统,横向比较A、B 、C三相之间进行绕组相似性比较,其分析结果为:①一致性很好、②一致性较好、③一致性较差、④一致性很差。
纵向比较A-A、B-B、C-C调取原数据与当前数据同相之间进行绕组变形比较，其分析结果为: ①正常绕组、②轻度变形、③中度变形、④严重变形。
11．可自动生成Word电子文档，供保存和打印。
12．该仪器完全满足电力标准DL/T911－2004《电力变压器绕组变形的频率响应分析法》的技术条件。
第三章：主要技术参数1．线性扫描分布扫频测量范围：(1kHz)-(2MHz)、2000扫频点、分辨率为1kHz 2．分段扫频测量分布扫频测量范围：(0.5kHz)-(1MHz)、2000扫频点；(0.5kHz)-(10kHz)、(10kHz)-(100kHz)、(100kHz)-(500kHz)、(500kHz)-(1000kHz) 3．幅度测量范围: (-100dB)–(+20dB)4．幅度测量精度: 0.1dB5．扫描频率精度: 0.01%6．信号输入阻抗：1MΩ7．信号输出阻抗：50Ω8．同相测试重复率：99.5%9．测量仪器尺寸(长×宽×高)：300×340×120mm310．总体重量:10kg第四章：使用特点1. 变压器绕组变形测试仪由测量部分及分析软件部分组成，测量部分是高速单片机控制，由信号生成及信号测量组成，分析部分由电脑完成，测量部分由USB通用接口与笔记本电脑连接，即插即用，使用方便。
2. 在测试过程中仅需要拆除变压器的连接母线，不需要对变压器进行吊罩、拆装的情况下就完成所有测试。
3. 仪器具备线形扫频测量和分段扫频测量双系统测量功能，兼容当前国内两种技术流派的测量模式。
其中线形扫频测量扫描频率高达2MHz，对变压器变形情况提供更多的分析。
4. 仪器智能化程度高，使用方便，具有自动量程调节，自动采样频率调节等多种功能。
5. 软件采用windows平台，兼容windows98/2000/winXP。
6. 提供历史曲线对比分析，可同时加载多条历史曲线观察，能具体选择任意频段放大进行横向和纵向分析。
配有专家智能分析诊断系统，可以自动诊断变压器绕组的状态，同时加载6条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。
7. 软件管理功能强大，充分考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形诊断时提供依据。
测量数据自动存盘、具有彩色打印功能，方便用户出测试报告。
8. 软件人性化特点明显，测量的各种条件多为选择项，变压器详细参数可保存用做诊断参考，并且不用在现场输入，可以以后再添加修改信息，使用起来更加方便。
9. 软件智能化程度高，在输入、输出信号连接好之后，设置好条件参数，就可以完成所有的测量工作，并且随时能在测量中打开历史波形曲线进行比较观察和停止测量。
10．每相测量所需时间小于60秒,对一台高、中、低绕组的电力变压器（容量、电压等级不限）进行绕组变形测量，总需时间不超过10分钟。
11.测量变压器时,接线人员可任意布放信号输入输出引线,对测量结果无影响,接线人员可停留在变压器油箱上面,不必下来,减轻劳动强度。
第五章：面板结构面板功能介绍：1 - 7寸彩色显示屏，带触摸2 - 电源插座，带保险0.5A,2只保险丝3 - 电源开关4 - 测量线插座，响应输入端（测量端）5 - 测量线插座，参考输入端6 - 测量线插座，激励输出端（输入端）7 - 仪器虚拟接口，连接笔记本电脑测量8 - 仪器USB接口，数据导出、键盘鼠标9 - 仪器接地插口座变压器的几种常用检测接线方式：变压器绕组变形测试仪主要是由主测量单元和笔记本电脑构成,并行三根专用测量电缆以及测量夹子和接地线组成。
主测量单元系统与试品之间采用50Ω高频同轴电缆联接，扫频信号经输出端口(激励输出)，通过连接电缆将信号夹子(黄色)向被试品注入信号;由信号测量夹子(绿色)从被试品获取信号，经电缆传输到（响应输入）；由信号测量从被试品注入点获取同步参考信号，经电缆传输到输入（参考输入）。
被试品外壳与测试电缆的屏蔽层必须可靠连接并接地，大型变压器一般以铁芯接地套管引出线与油箱的连接点，作为公共接地点，变压器外壳点接地。
第六章：三相Yn形测量接线1. 黄色夹子(输入)钳在变压器的O点上，绿色夹子（测量）钳在变压器的A相上，及代表、三相Yn型A相的测量。
