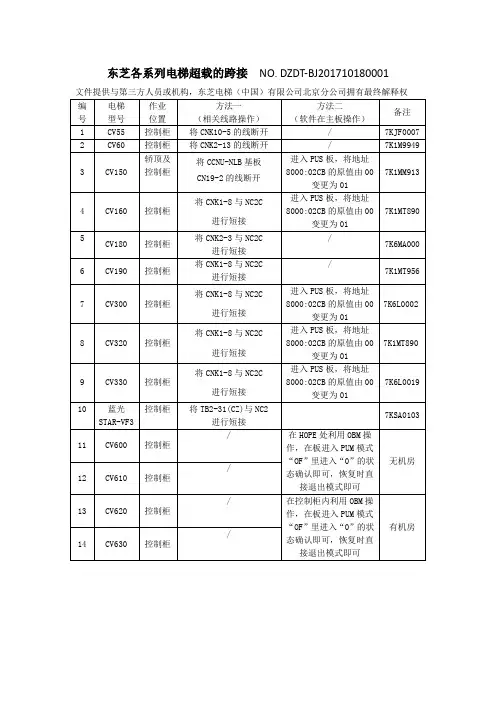

东芝各系列电梯超载的跨接 NO. DZDT-BJ201710180001
文件提供与第三方人员或机构，东芝电梯（中国）有限公司北京分公司拥有最终解释权
编号 电梯
型号 作业
位置 方法一
（相关线路操作） 方法二
（软件在主板操作） 备注
1 CV55 控制柜 将CNK10-5的线断开 / 7KJF0007
2 CV60 控制柜 将CNK2-13的线断开 / 7K1M9949
3
CV150 轿顶及控制柜 将CCNU-NLB基板
CN19-2的线断开 进入PUS板，将地址8000:02CB的原值由00变更为01
7K1MM913
4
CV160
控制柜 将CNK1-8与NC2C
进行短接 进入PUS板，将地址8000:02CB的原值由00变更为01
7K1MT890
5 CV180 控制柜 将CNK2-3与NC2C
进行短接 / 7K6MA000
6 CV190 控制柜 将CNK1-8与NC2C
进行短接 / 7K1MT956
7
CV300
控制柜 将CNK1-8与NC2C
进行短接 进入PUS板，将地址8000:02CB的原值由00变更为01
7K6L0002
8
CV320
控制柜 将CNK1-8与NC2C
进行短接 进入PUS板，将地址8000:02CB的原值由00变更为01
7K1MT890
9
CV330
控制柜 将CNK1-8与NC2C
进行短接 进入PUS板，将地址8000:02CB的原值由00变更为01
7K6L0019
10 蓝光
STAR-VF3 控制柜 将TB2-31(CZ)与NC2
进行短接 7KSA0103
11 CV600 控制柜 / 在HOPE处利用OBM操作，在板进入PUM模式“OF”里进入“0”的状态确认即可，恢复时直接退出模式即可
无机房
12 CV610 控制柜 /
13 CV620 控制柜 / 在控制柜内利用OBM操作，在板进入PUM模式“OF”里进入“0”的状态确认即可，恢复时直接退出模式即可
6E1M1195

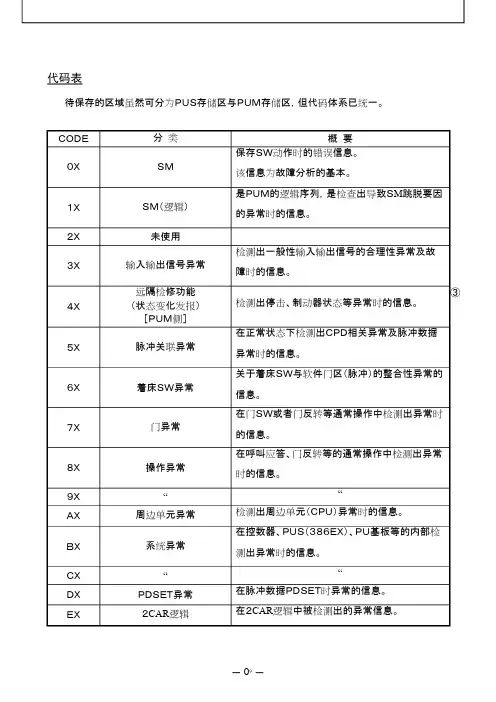

— 09 —代码表
待保存的区域虽然可分为ＰＵＳ存储区与ＰＵＭ存储区，但代码体系已统一。
ＣＯＤＥ分 类概 要
０ＸＳＭ保存ＳＷ动作时的错误信息。
该信息为故障分析的基本。
１ＸＳＭ（逻辑）是ＰＵＭ的逻辑序列，是检查出导致ＳM跳脱要因
的异常时的信息。
２Ｘ未使用
３Ｘ输入输出信号异常检测出一般性输入输出信号的合理性异常及故
障时的信息。
４Ｘ远隔检修功能（状态变化发报）
［ＰＵＭ侧］检测出停击、制动器状态等异常时的信息。
５Ｘ脉冲关联异常在正常状态下检测出ＣＰＤ相关异常及脉冲数据
异常时的信息。
６Ｘ着床ＳＷ异常关于着床ＳＷ与软件门区（脉冲）的整合性异常的
信息。
７Ｘ门异常在门ＳＷ或者门反转等通常操作中检测出异常时
的信息。
８Ｘ操作异常在呼叫应答、门反转等的通常操作中检测出异常
时的信息。
９Ｘ““
ＡＸ周边单元异常检测出周边单元（ＣＰＵ）异常时的信息。
ＢＸ系统异常在控数器、ＰＵＳ（３８６ＥＸ）、ＰＵ基板等的内部检
测出异常时的信息。
ＣＸ““
ＤＸＰＤＳＥＴ异常在脉冲数据ＰＤＳＥＴ时异常的信息。
ＥＸ２CAR逻辑在２CAR逻辑中被检测出的异常信息。③TOSHIBA6E1M1195
— 19 —①ＣＯＤＥ内容或者原因数据３～８
０１ＳＭＡ已跳闸3=01 SSMAI02 LSMA4=轿厢位置层
5、6=轿厢位置（脉冲数据）
０２ＳＭＢ已跳闸3=01 SSMBI02 LSMB4=轿厢位置层
5、6=轿厢位置（脉冲数据）
０３ＳＭＣ已跳闸3=01 SSMCI02 LSMC4=轿厢位置层
5、6=轿厢位置（脉冲数据）
０５ＳＭＥ已跳闸3=01 SSMEI02 LSME4=轿厢位置层
5、6=轿厢位置（脉冲数据）
０６ＳＭ跳闸后，经过一段时间（
NFLTDAT）之后，但仍无法到达平层，因此定为SMSI故
障。3=00 门区外
01 门区内
4=轿厢位置层
5、6=轿厢位置（脉冲数据）
０７ＳＭ跳闸后，虽然３次尝试重
新启动，但仍无法到达平层
，或者在１小时之内２度检测
调故障

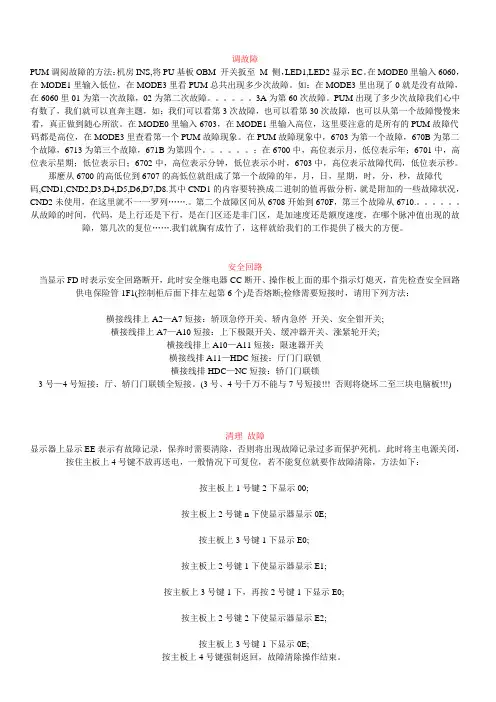

PUM调阅故障的方法：机房INS,将PU基板OBM 开关扳至 M 侧，LED1,LED2显示EC。在MODE0里输入6060，在MODE1里输入低位，在MODE3里看PUM总共出现多少次故障。如：在MODE3里出现了0就是没有故障，在6060里01为第一次故障，02为第二次故障。。。。。。3A为第60次故障。PUM出现了多少次故障我们心中有数了，我们就可以直奔主题，如：我们可以看第3次故障，也可以看第30次故障，也可以从第一个故障慢慢来看，真正做到随心所欲。在MODE0里输入6703，在MODE1里输入高位，这里要注意的是所有的PUM故障代码都是高位，在MODE3里查看第一个PUM故障现象。在PUM故障现象中，6703为第一个故障，670B为第二个故障，6713为第三个故障，671B为第四个。。。。。。；在6700中，高位表示月，低位表示年；6701中，高位表示星期；低位表示日；6702中，高位表示分钟，低位表示小时，6703中，高位表示故障代码，低位表示秒。那麽从6700的高低位到6707的高低位就组成了第一个故障的年，月，日，星期，时，分，秒，故障代码,CND1,CND2,D3,D4,D5,D6,D7,D8.其中CND1的内容要转换成二进制的值再做分析，就是附加的一些故障状况，CND2未使用，在这里就不一一罗列„„.。第二个故障区间从6708开始到670F，第三个故障从6710.。。。。。。从故障的时间，代码，是上行还是下行，是在门区还是非门区，是加速度还是额度速度，在哪个脉冲值出现的故障，第几次的复位„„.我们就胸有成竹了，这样就给我们的工作提供了极大的方便。
安全回路
当显示FD时表示安全回路断开，此时安全继电器CC断开、操作板上面的那个指示灯熄灭，首先检查安全回路供电保险管1F1(控制柜后面下排左起第6个)是否熔断;检修需要短接时，请用下列方法：
横接线排上A2—A7短接：轿顶急停开关、轿内急停 开关、安全钳开关;
TOSHIBA
东芝电梯故障代码表
目录
东芝电梯CV55故障代码表····························第1页
东芝电梯CV60故障代码表····························第5页
东芝电梯CV180 CV190 CV330故障代码表················第29页
东芝电梯CV150 CV160 CV300 CV320故障代码表··········第41页
东芝电梯CV55故障代码表
第 1 页东芝电梯CV55故障代码表
ERROR CODE 内容说明
01 SMA，SMB，SMC，SMD，SMW，SM异常时，CC OFF，服务停止（SVINHG）
21 楼高资料不符（DACEF） PDSET未完成 ③PG异常 接地线未接 ④杂讯干扰
22 CC OFF信号被设定（CCUTφ） 检查CC OFF原因
31 ROM DATA CHECK SUM异常（ROCEF） (未使用)
32 PATTERN输出异常（NPDCT） U或D信号ON而脉冲（Pulse）无输出 PG异常或断线 ②MPU不良
33 软体异常检出（TMERF） MPU不良 ③接地不良 杂讯干扰
34 软体WDT检出（TERCT） MPU不良 ③接地不良 杂讯干扰
35 前进距离异常检出（AERTD） U或D ON且SLD ON而前进位置与车厢位置一致超过3秒 MPU不良 杂讯干扰
36 减速指令异常检出（NSDTD） U或D ON当SLD OFF而全速指令 MPU不良 ②杂讯干扰
37 PATTERN输出异常检出（SCITD） U或D ON超过2秒 PATTERN扔无输出 MPU不良
38 停车异常检出（SC2TD） NOR状态下，U或D OFF经过0.3秒 HLU不良
3B 轿厢位置异常检出（EPACT） RAM内之实际楼高资料与软体自动修正后RPM内值楼高资料不符 PG异常或断线 ③重新
